199ая серия

Быстродействующие ТТЛ микросхемы с парафазным выходом; выполнены по планарно-эпитаксиальной технологии в едином кристалле кремния. В СССР эти микросхемы были разработаны ранее, чем на Западе. Редкий случай :)))

Технология пыталась конкурировать или дополнять существующие ТТЛ схемы за счёт парафазного выхода, дающего преимущества при построении схем на наборе простейших элементов. Но широкого применения не получилось, в СССР её использовал в своих разработках практически только ИНЭУМ.

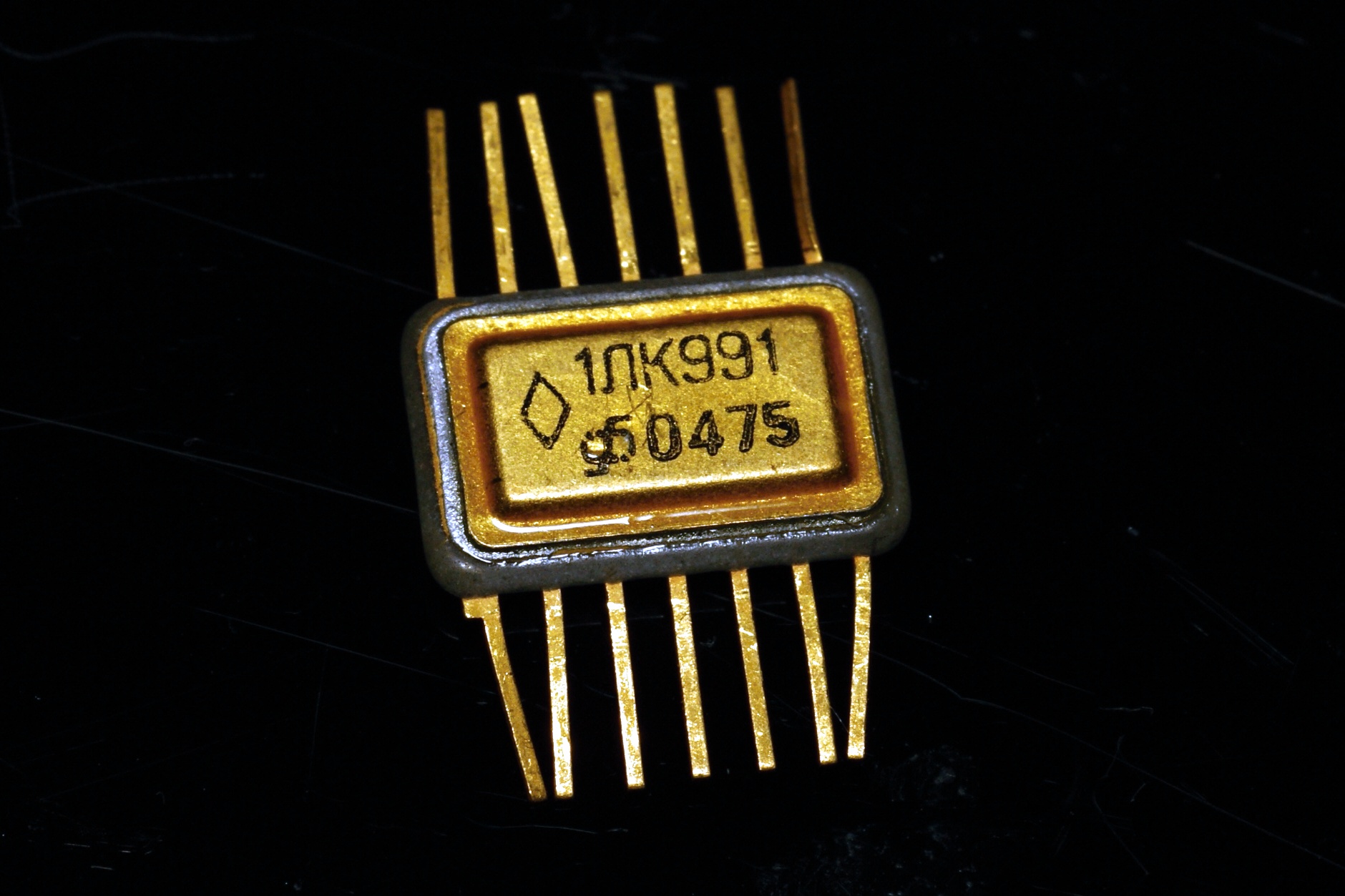

Разработка серии выполнялась совместно НИИПЭ (НИИ "Пульсар") и Фрязинским заводом им. 50-летия СССР (более известным как ПО "Электронприбор") по заказу московского НИЦЭВТ; тема "Престиж", принята в середине 1972 года. Цель - заменить 4 микросхемы серии Логика-2 на одну и снизить вес и энергопотребление бортовой аппаратуры. Первая микросхема серии, 1ЛК991, по сути повторяет собой авторское свидетельстве от НИЦЭВТ.

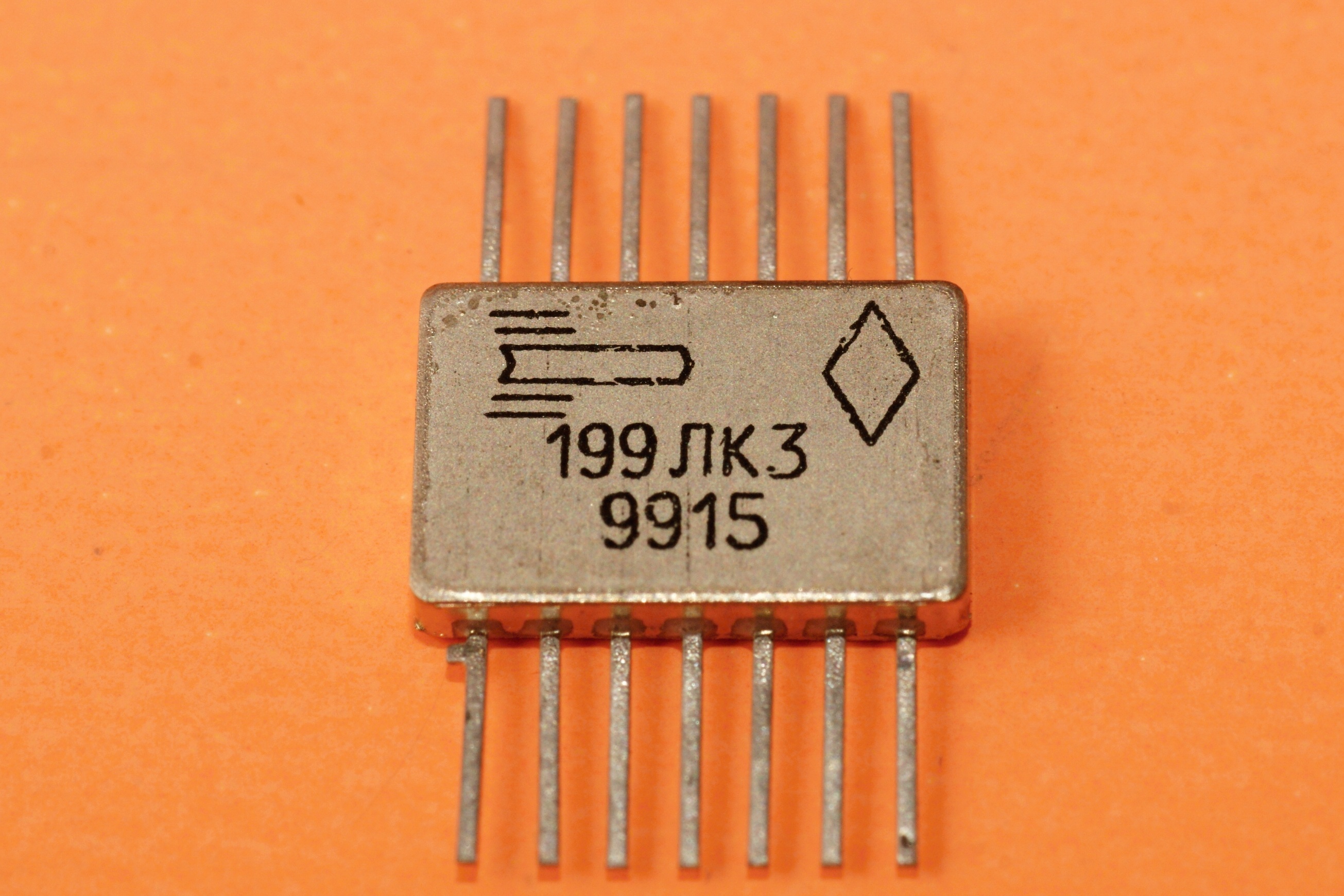

199ЛК3

2 логических элемента 2-2И-2ИЛИ-НЕ/2-2И-2ИЛИ; справочный лист на нее.

Интерес здесь представляет не столько сама микросхема, сколько её производитель - Калужский радиоламповый завод (он же "Восход"). Дело в том, что факт выпуска этой серии ныне приводит в удивление даже самих заводчан, видимо это был какой-то мимолетный эпизод...

Источники:

1. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное конструкторское бюро. 1982.
2. Интегральные микросхемы: Справочник/ Б.В. Тарабрин, Л.Ф. Лунин, Ю.Н.Смирнов и др.; Под ред. Б.В. Тарабрина. - 2-е изд., испр. - М.: Энергоатомиздат, 1985.
3. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
4. Юшин А.М. Цифровые микросхемы для электронных устройств: Справ. для ПТУ. - М.: Высш. шк., 1993.
5. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 6. - М.: КУбК-а, 2003.
6. Динамика радиоэлектроники/ Под общ. ред. Ю.И. Борисова - М.: Техносфера, 2007.
