187ая серия

Любопытный момент. Это ранняя серия ЭСЛ-логики, дополняющая первую отечественную ЭСЛ-серию, К137.

В каком смысле "дополняющая"? Ну, например,  взять триггеры. В 137ой серии были К1ТР371, К1ТР373, К1ТР374. А пропущенные номера? вот аккурат К1ТР872, К1ТР875 мы и найдем среди серии К187.

Или, есть элементы ЛБ1, ЛБ2, ЛБ5, ЛБ6, ЛБ8, ЛБ9, ЛБ10, ЛБ16, ЛБ17, ЛБ18, ЛБ19 с одной стороны, и ЛБ3, ЛБ4, ЛБ7, ЛБ11, ЛБ13, ЛБ15 с другой. Хотя погодите, 1ЛБ374 всё-таки существовала...

Деление такое произошло, полагаю, вследствие переноса производства на разные заводы. Основной ассортимент К137 ушёл в Новосибирск, а часть схем отдали питерской "Светлане", недолгое время они оставались как К137, а затем под это дело выделили отдельный номер серии.

После 1980 года упоминания о ней постепенно исчезают из перечней выпускаемых микросхем.

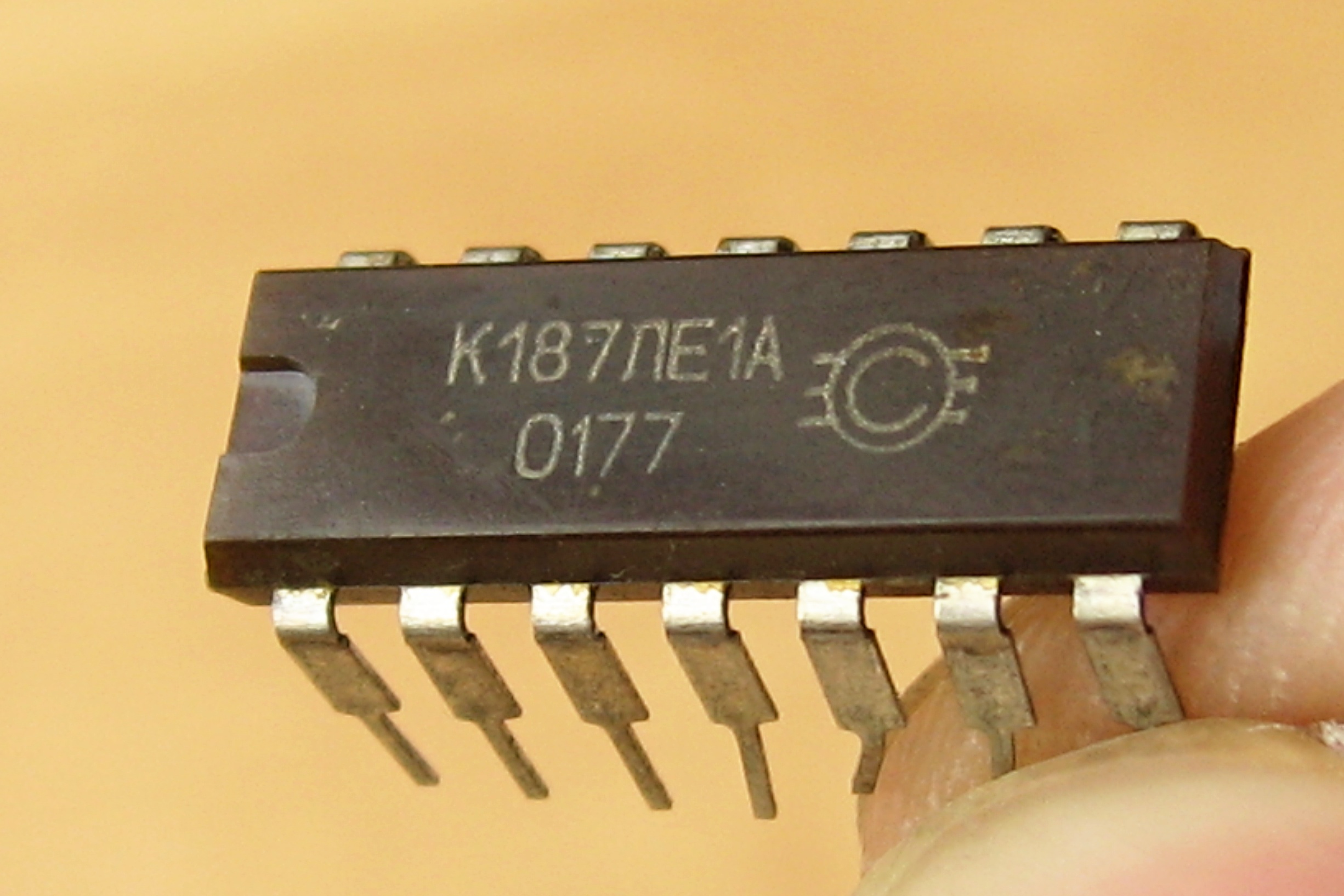

К187ЛЕ1А

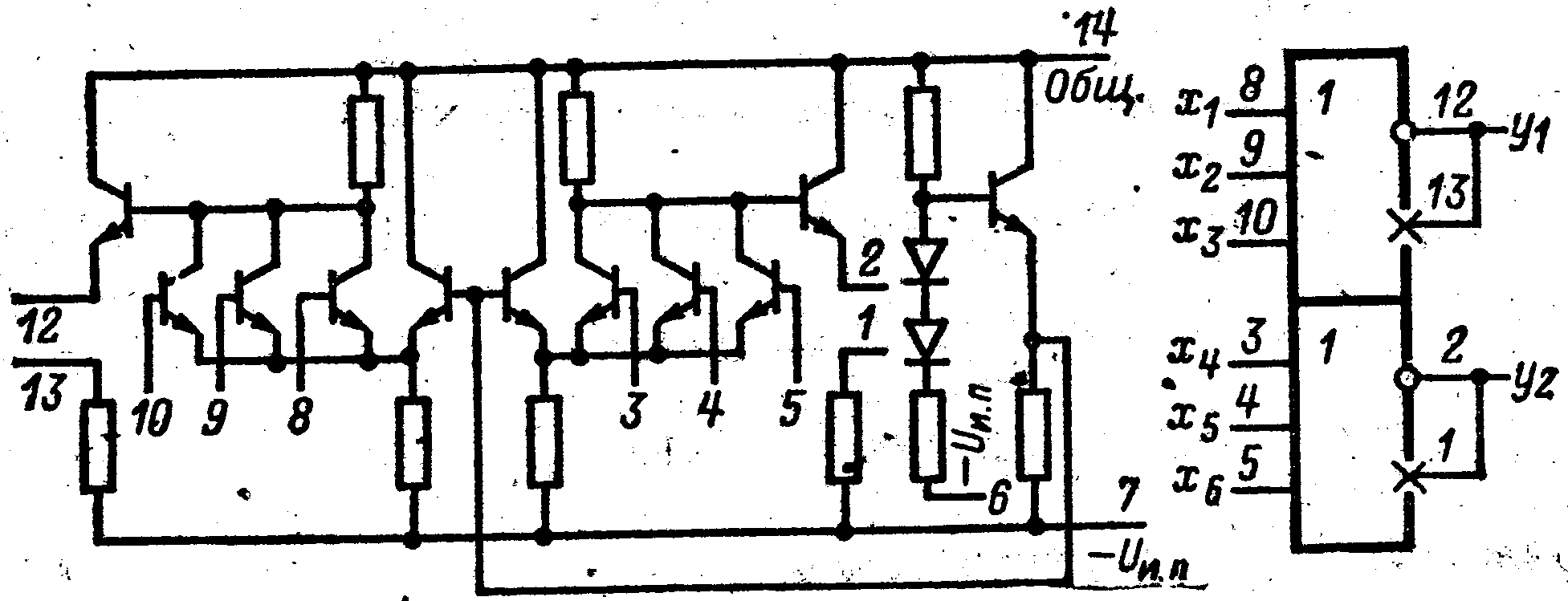

Микросхема содержит два элемента 3ИЛИ-НЕ с нагрузочными резисторами на выходах (бывшая К1ЛБ874). Заводской паспорт от неё.

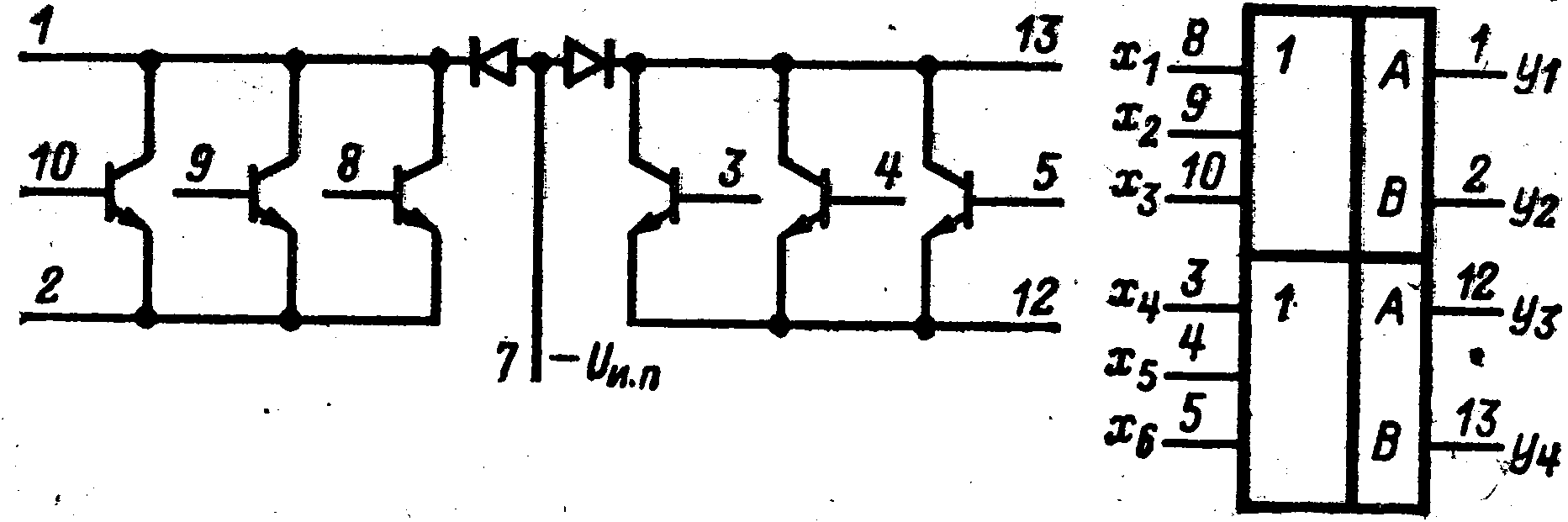

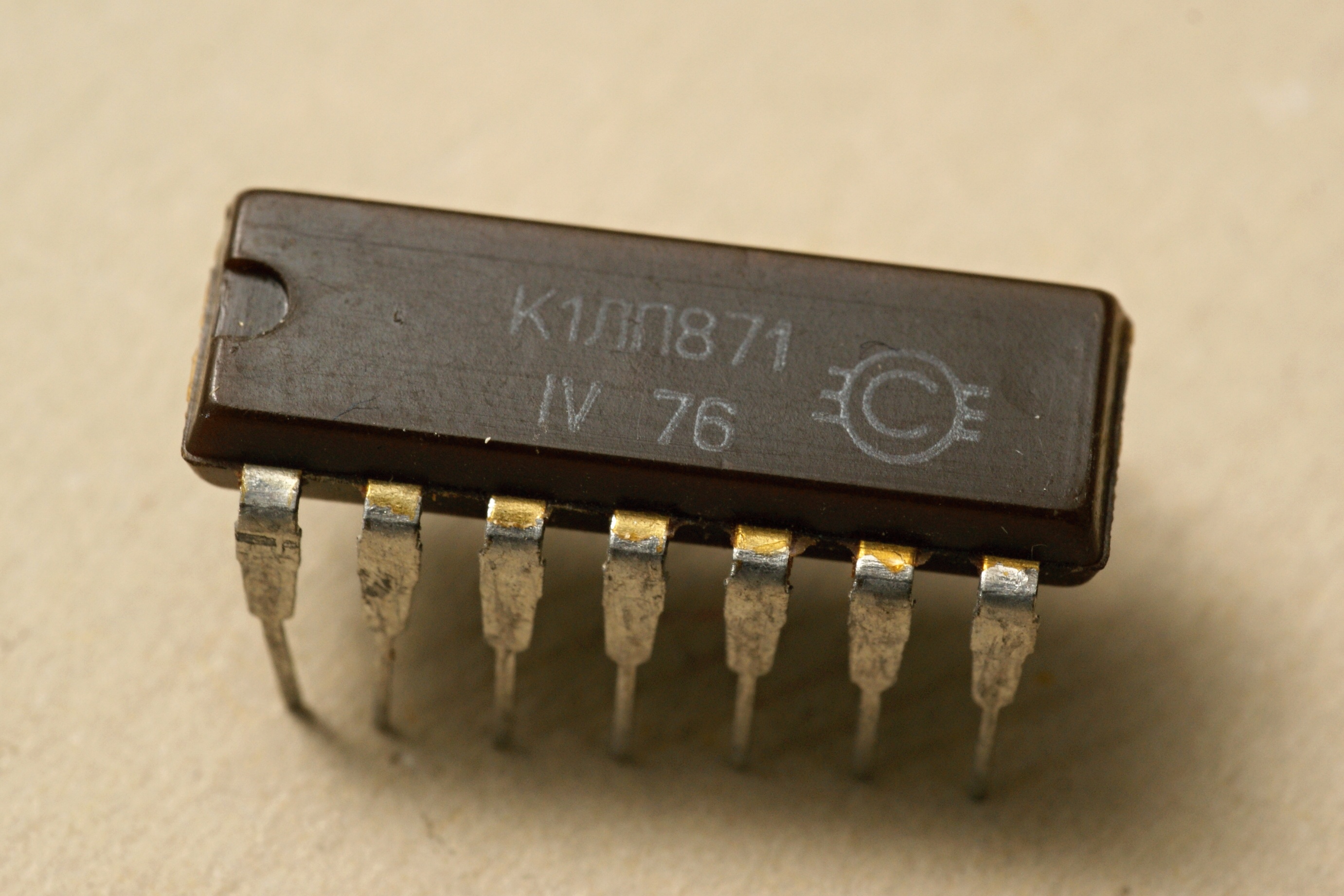

К1ЛП871А

Два трехвходовых расширителя по ИЛИ, отличающиеся только входным напряжением, -0,76...-0,81В для ЛП1 и -0,72...-0,82В для ЛП2. Входной ток у обоих вариантов не более 0,16 мА, ток утечки базы не более 1 мкА, ток утечки коллектора не более 5 мкА.

Позже эти схемы стали называться 187ЛД1А/187ЛД1Б.

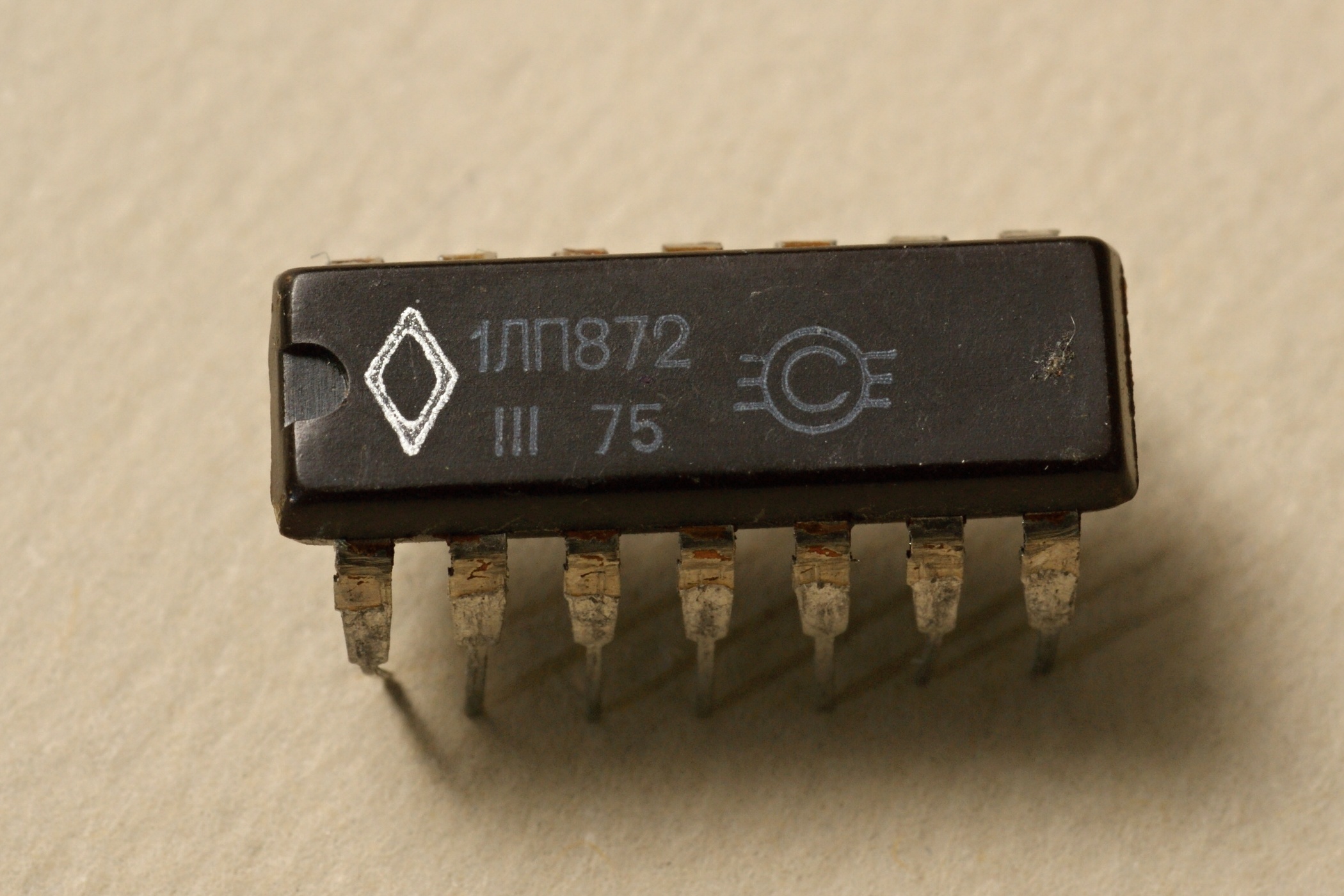

микросхема 1ЛП872

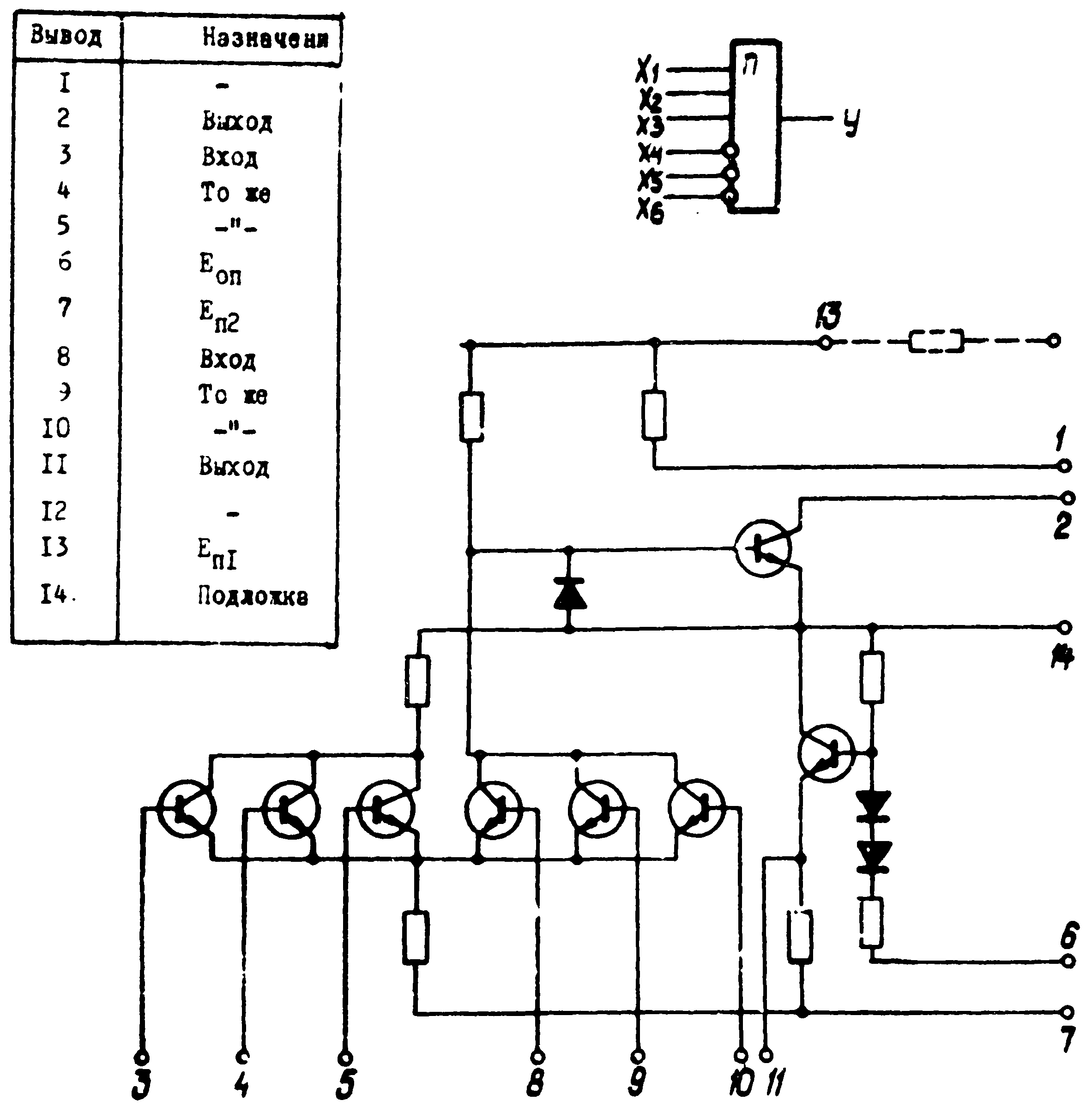

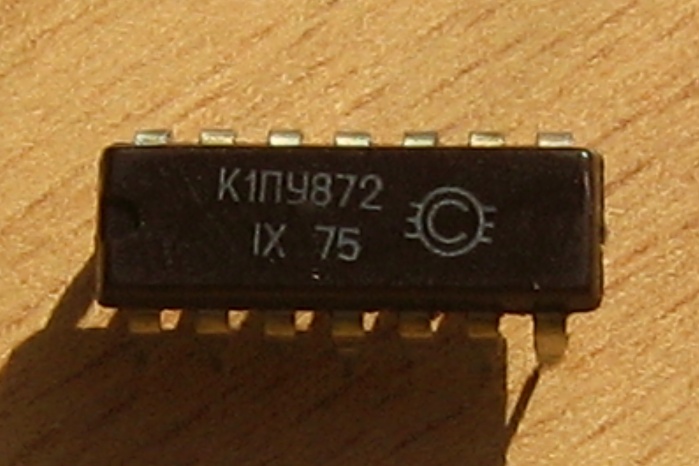

К1ПУ872

Преобразователь уровней ЭСЛ-ТТЛ. Интересно, что вся группа преобразователей уровня в 187 серии в литературе зачастую пропущена. Складывается впечатление, что выпускалась она мало и недолго.

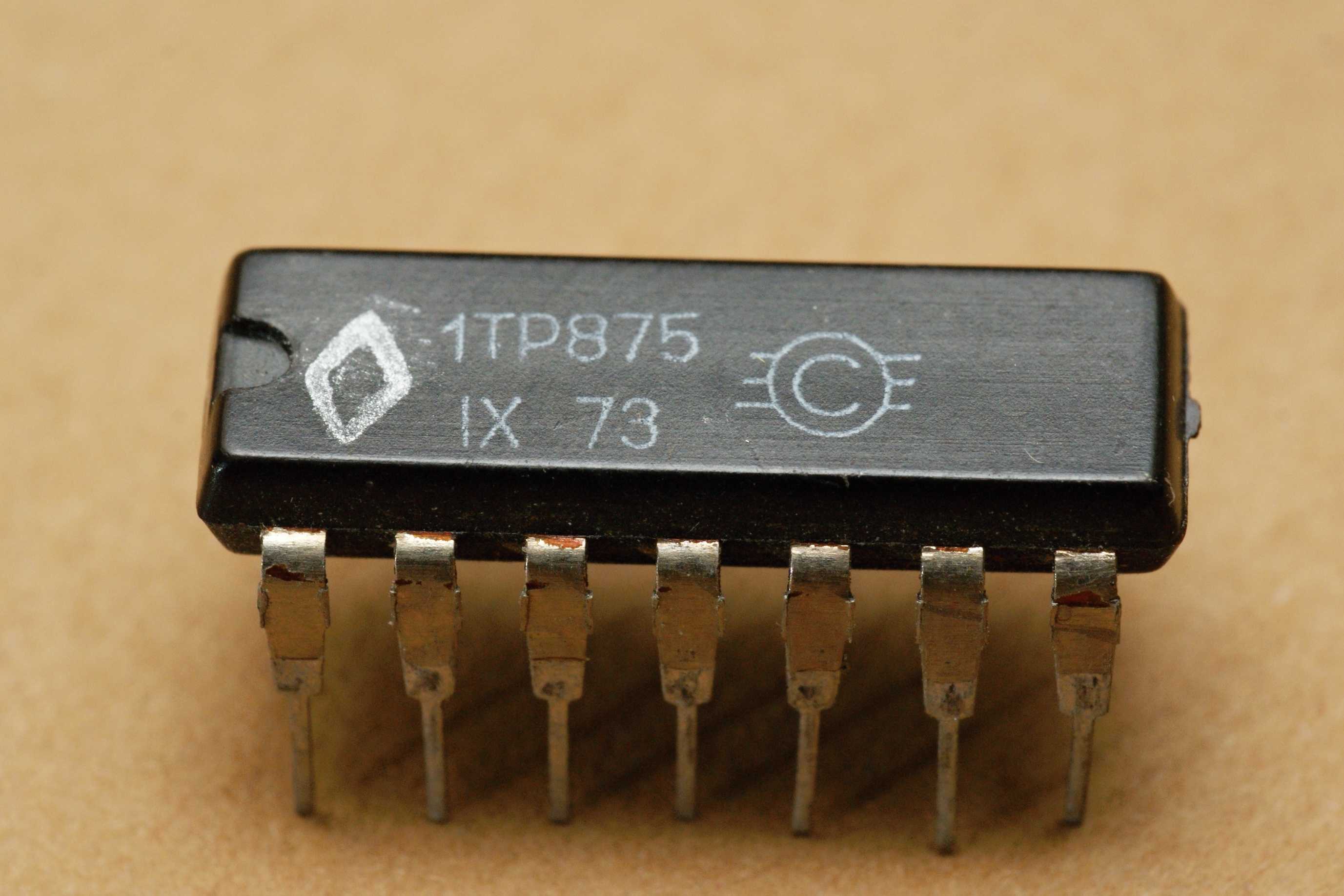

1ТР875

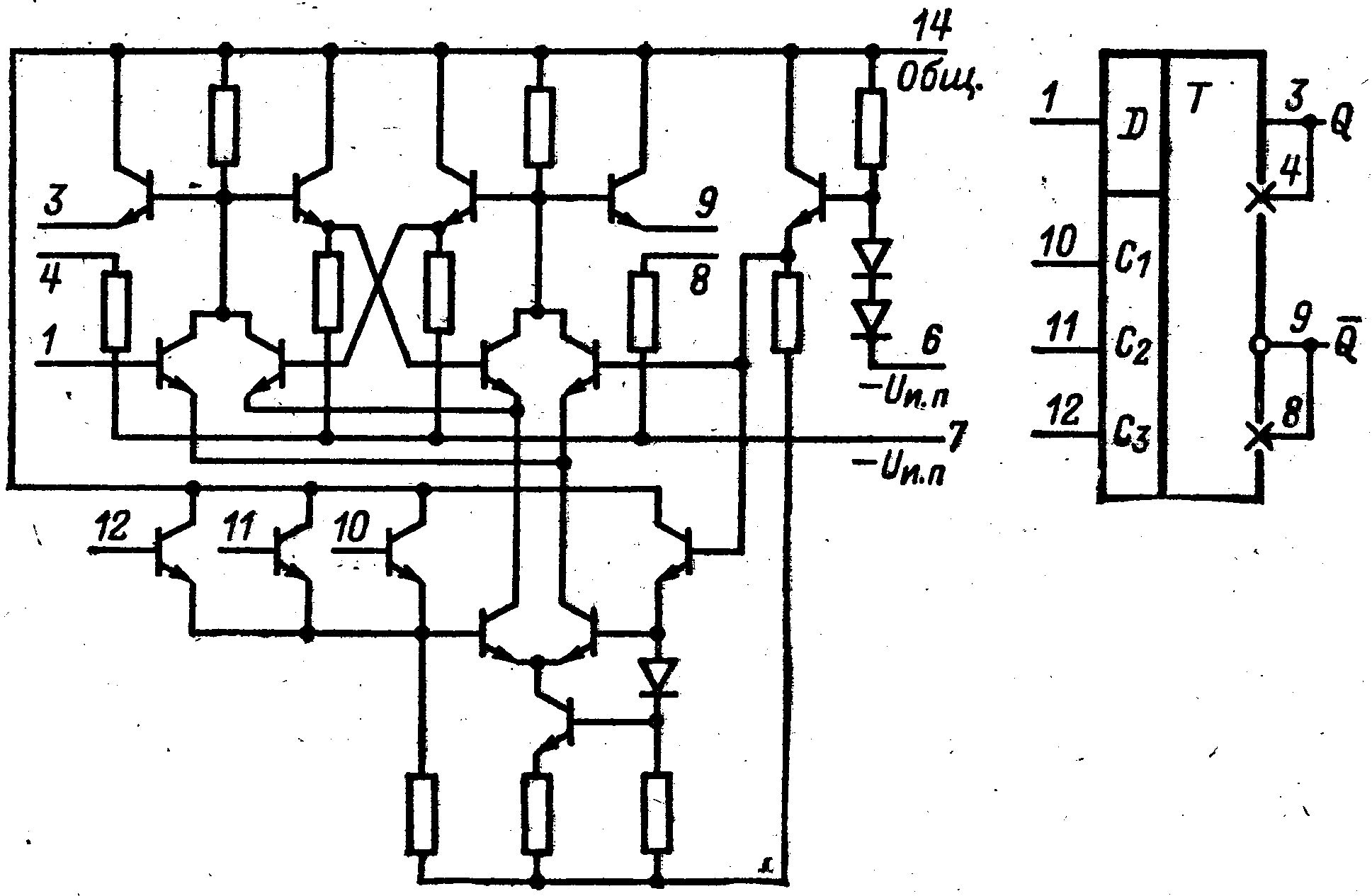

Синхронный D-триггер, время задержки по включению/выключению - 14/10 нс. 187ая серия появилась, по моим предположениям, в 1971-1972 годах, так что это образец из ранних.

Триггеры 1ТР872 и 1ТР875 отличались лишь уровнем выходного "0"; "пятый" был похуже и, видимо, представлял собой результат отбраковки. В более поздних выпусках остался лишь один из них, ставший 187ТМ1.

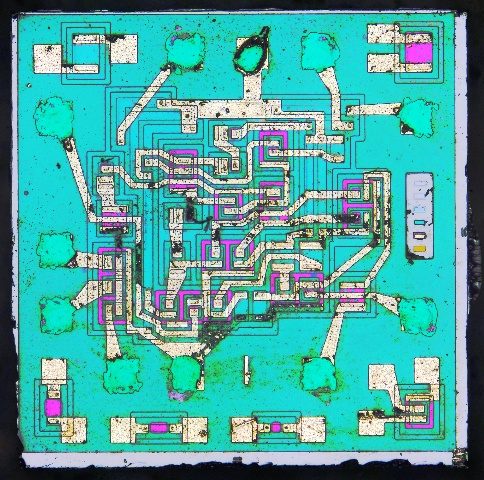

(фото с форума Радиокартинки)

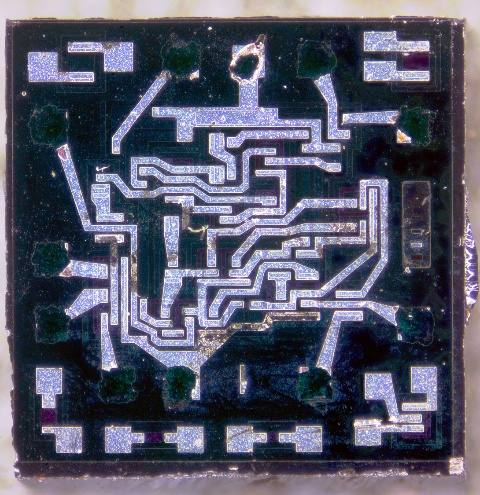

(фото с форума Радиокартинки)

Источники:

1. Справочник по интегральным микросхемам. Под общ. ред. Б.В.Тарабрина. М., "Энергия", 1977.
2. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977.
3. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т.3. - М.: ИП РадиоСофт, 2000.
