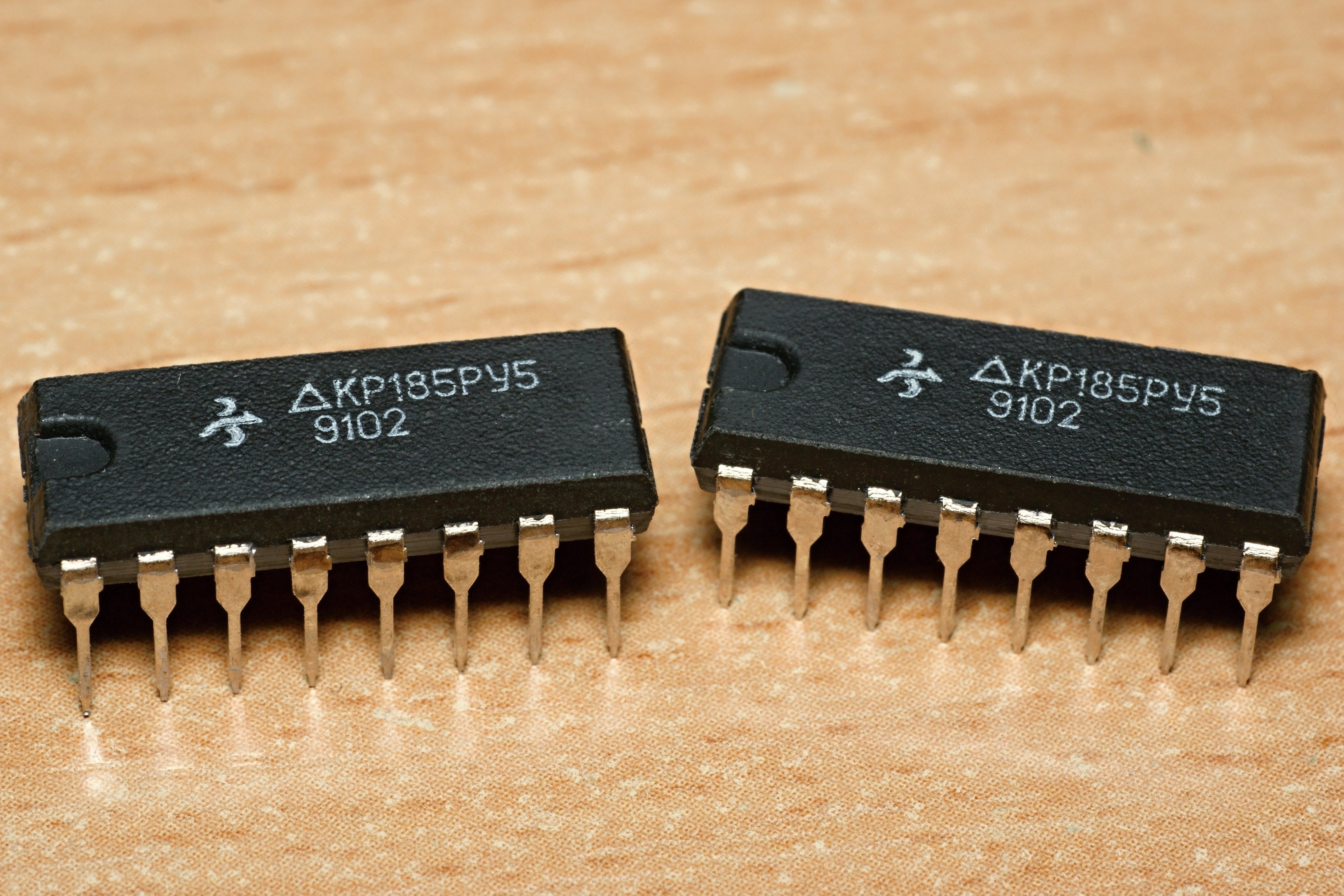

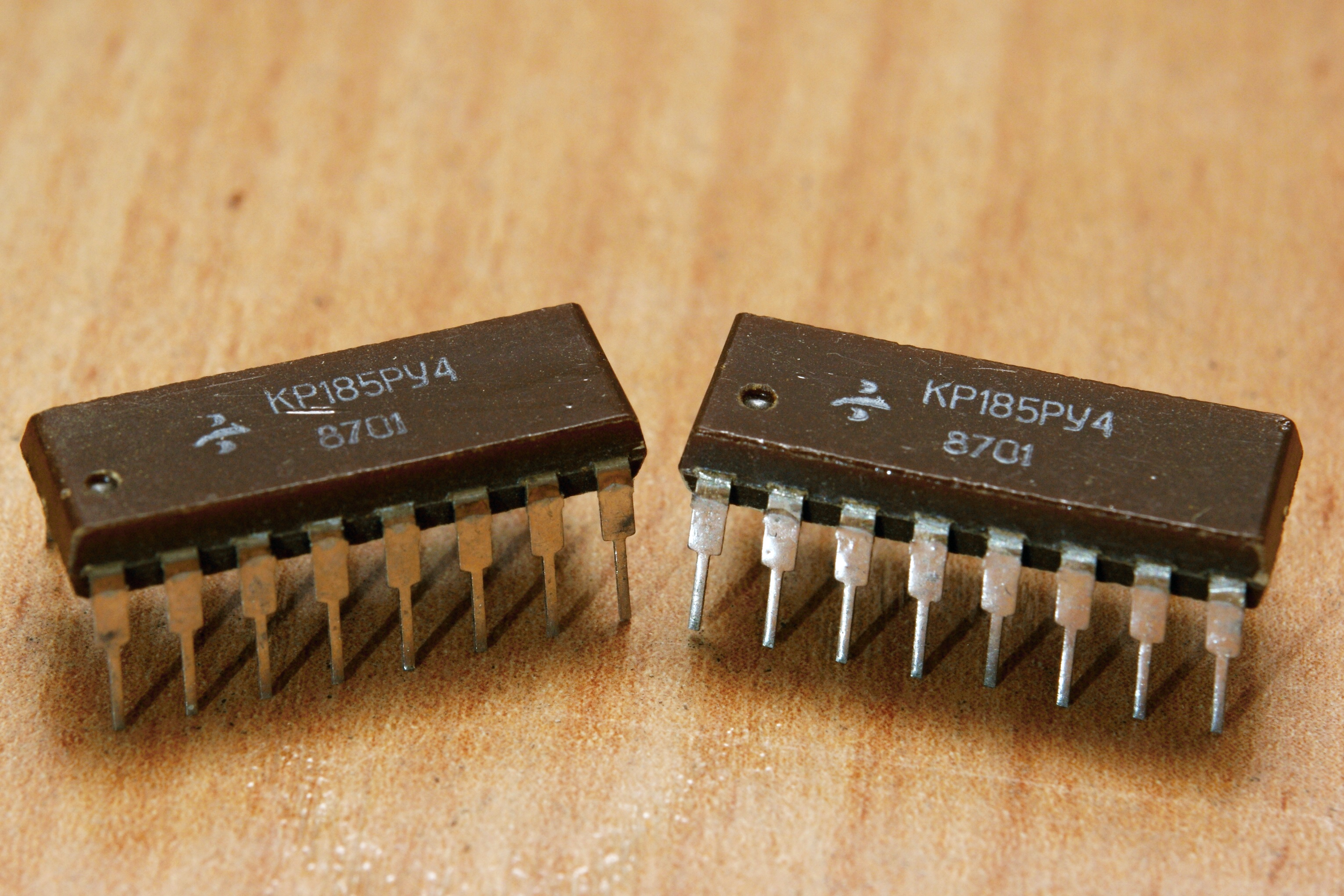

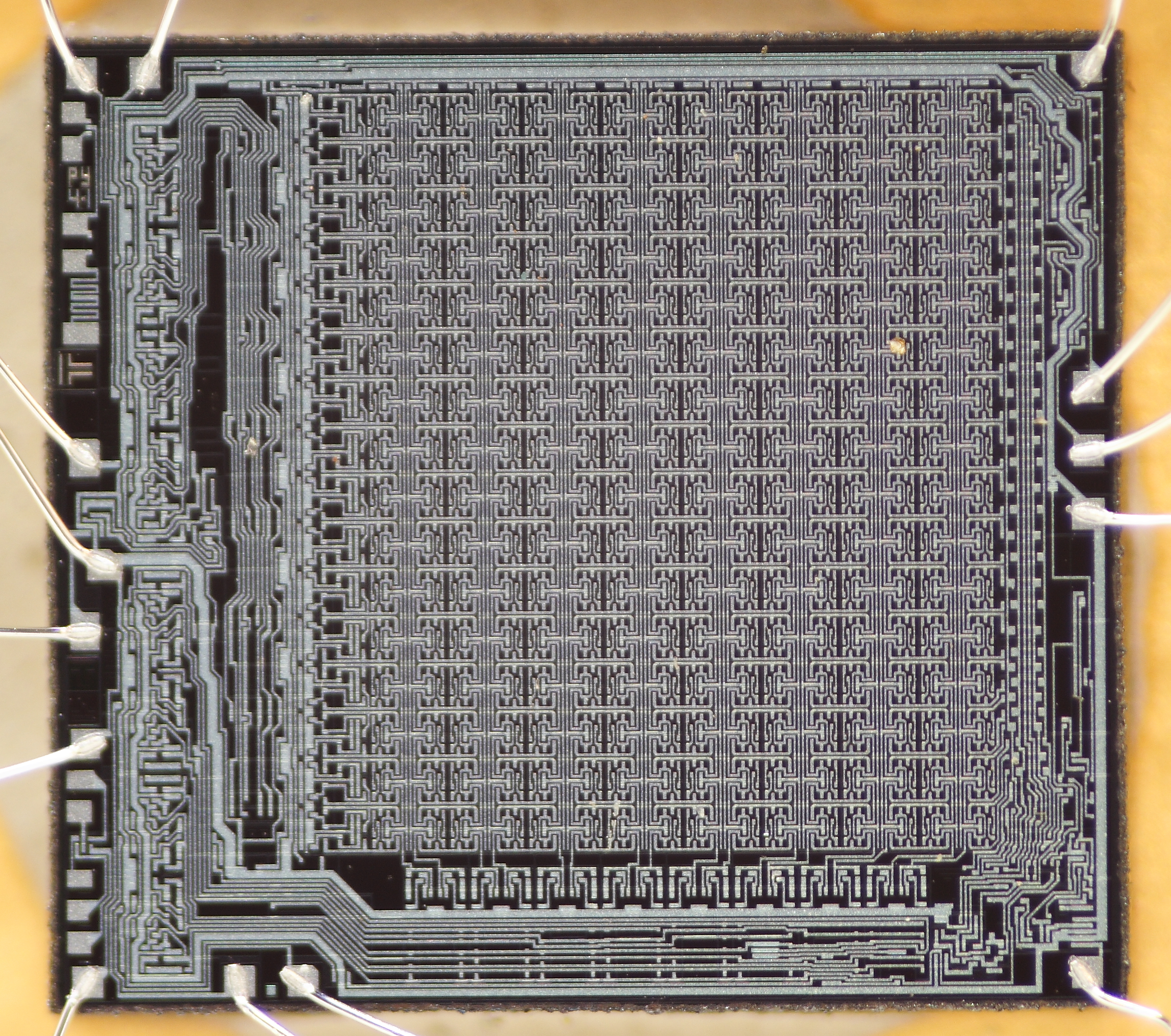

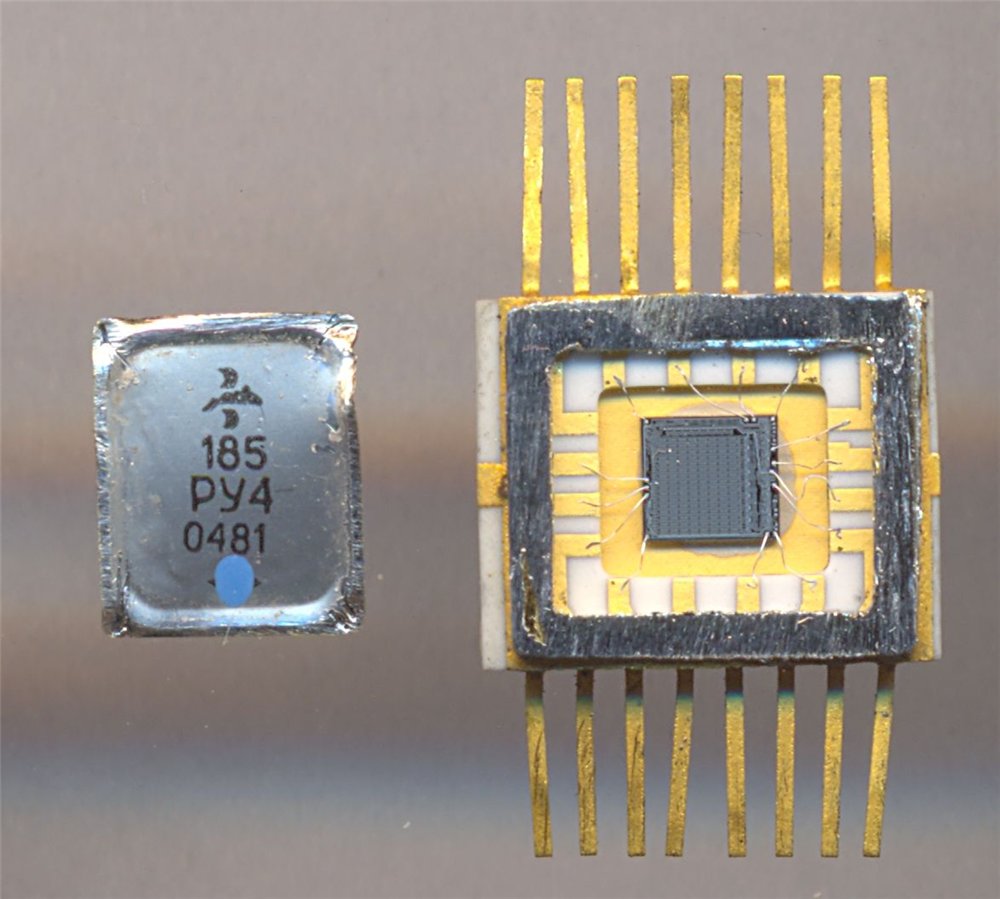

В серию входит ряд микросхем ОЗУ небольшой емкости, выполненных по планарно-эпитаксиальной технологии с изоляцией окислом.
| Назначение - ОЗУ аж 16 бит,
причем необычной структуры - 8х2. Но не это самое интересное. Это... тиристорная
память! На основе симметричного
тиристорного триггера.
Это единственная серия микросхем с такой технологией, которая мне известна. И импортных аналогов у неё нет (в некоторых источниках в качестве аналога указывается SN74172N, но даже бегло глянув на количество выводов и цоколевку, можно понять что это не так). Появилась микросхема примерно в 1975 году. Производители - украинские заводы "Гравитон" (г.Черновцы) и "Гамма" (Запорожье). Странная маркировка - номер в серии отделён дефисом... Справочный лист на нее, а также данные из отраслевого каталога. |
 |

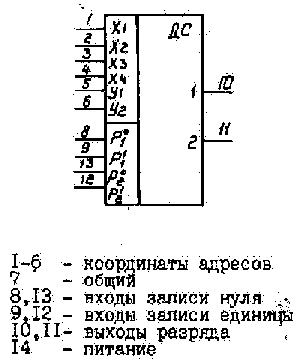

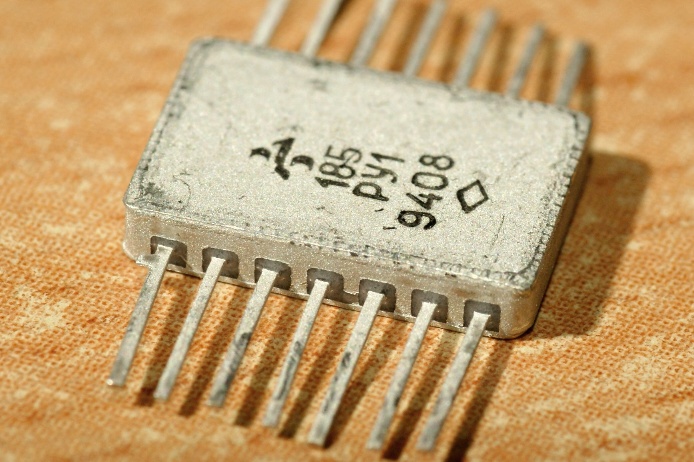

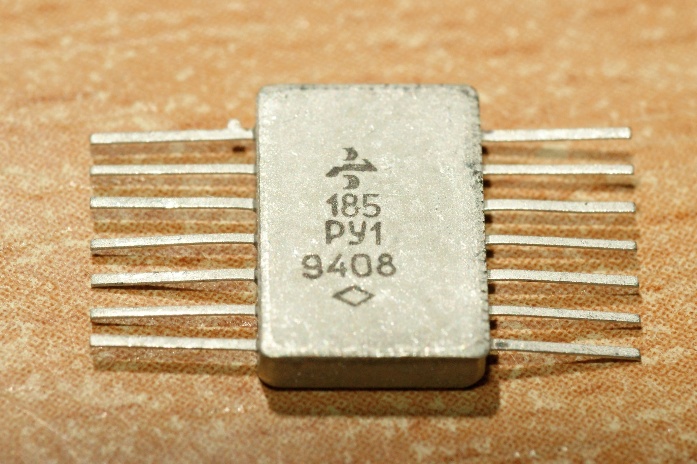

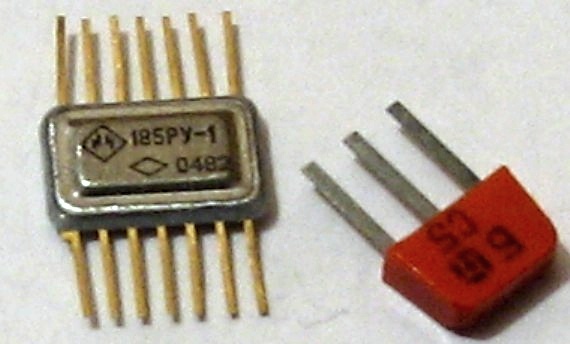

(фото от 1Ж24Б)
Любопытно, что 185РУ1, сменив корпус, выпускалась и после распада Союза. Не многие микросхемы удостоились такой чести...

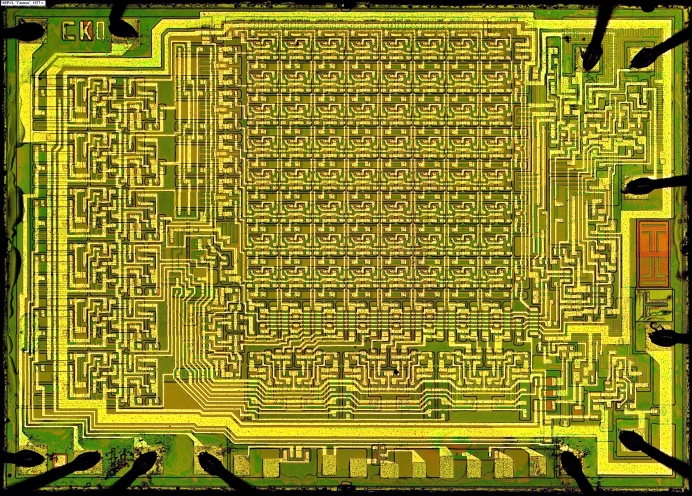

ОЗУ 64 бит со схемами управления;
вот вырезка из справочника
и данные из отраслевого каталога (на 185РУ3).
Интересно, что микросхема практически
одинакова с 185РУ2 и даже разработана по тем
же ТУ. РУ3 экономичнее - ток в режиме хранения/чтения 15/56
мА против 50/56 мА у РУ2. Платой за это стало
быстродействие - время выбора при включении/выключении 200/200 нс против

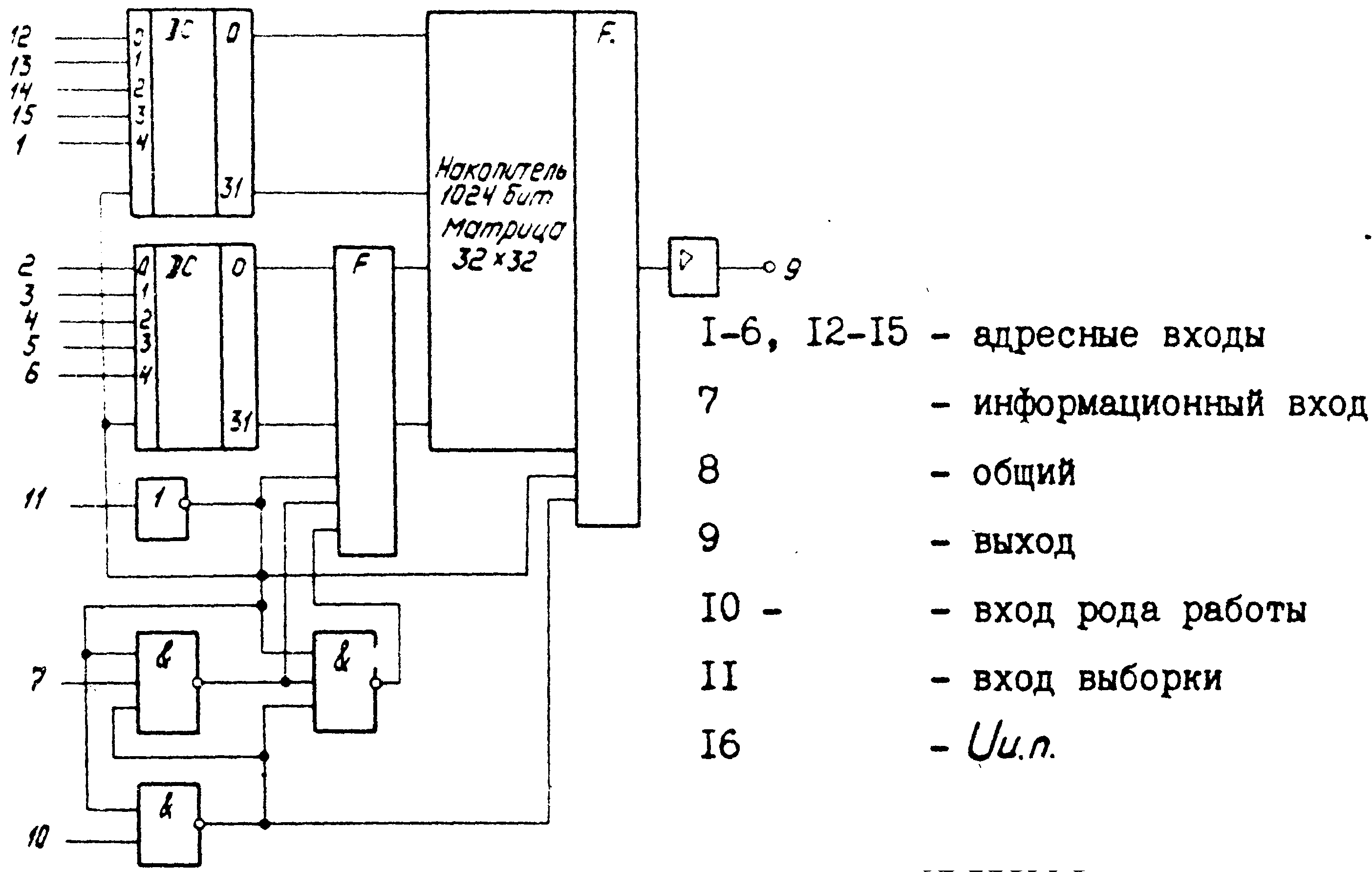

110/150 нс у РУ2. Судя по функциональной схеме, это
реализовано за счёт отключения адресных дешифраторов при
хранении.
Первый вариант микросхемы, в планарном
корпусе, разработан в 1977-78 году. В 1981-82

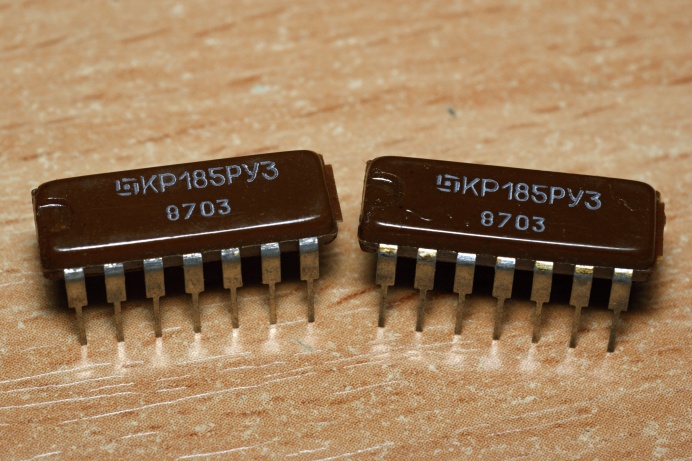

появилась КР185РУ3, в пластмассовом DIP-корпусе.
Производитель - завод "Кварцит",
г.Орджоникидзе (Украина).
В отличие от большинства микросхем серии,
которые работают в асинхронном режиме записи и считывания,
КР185РУ3 - тактируемое ОЗУ.
У микросхемы отсутствует вход сигнала
записи-считывания, но имеется парафазный информационный вход. Запись осуществляется сигналом CS при условии, что предварительно поданы
адресные сигналы и информационный сигнал своим прямым и инверсным значением.
Особенностью микросхемы является наличие в структуре кристалла резистора нагрузки (вывод 12) с сопротивлением 3,4 кОм, подключенного между выводами 14 (Uпит) и 12. Для использования этого резистора необходимо вывод 12 соединить с выводом 8.
Для исключения функциональных сбоев в работе микросхем на максимальных частотах обращения, длительности фронтов входных сигналов не должны превышать 30 нс.
