1831ая серия

Аналоги DEC-овской серии J11, чипсет для организации 16/32-разрядного процессора.

Состав: СБИС микропрограммного управления (КН1831ВУ1); СБИС обработки данных и управления памятью (КН1831ВМ1); сопроцессор с плавающей точкой; контроллер кэш-памяти (КЛ1831ВТ1); контроллер системного интерфейса МПИ (К1831ВУ2).

Архитектура: 16-разрядный МП с 32-разрядной внутренней структурой и 32-разрядным АЛУ.

Состав регистров:

12 программно-доступных 16-разрядных РОН;
три 16-разрядных регистра-указателя стека;
программный счетчик;
регистр слова состояния процессора;
шесть 64-разрядных регистров для операций с плавающей точкой;
восемь 32-разрядных регистров с микропрограммным доступом;
средства для работы с кэш-памятью;
средства для работы с арифметическим сопроцессором;
средства конвейерной обработки данных;
микропрограммное управление.

Блок управления памятью:

резидентный диспетчер памяти;
схема адресуемой памяти емкостью 4 Мбайт;
трехуровневая защита при работе в многозадачном и многопользовательском режимах.

Система команд и прерываний:

140 команд, включая 46 команд с плавающей точкой;
возможность наращивания системы команд;
12 способов адресации;
совместимость с ЭВМ семейства «Электроника»;
векторная многоуровневая система прерываний с четырьмя уровнями внешних прерываний.

Применялись в микроЭВМ "Электроника-79" (PDP-11|70). Пример использования - Плата процессора М8 (PDP-11 совместимый, аналог J-11) (из коллекции Дмитрия aka KALDYH).

Производитель - НПО Электроника (ныне ВЗПП), г.Воронеж

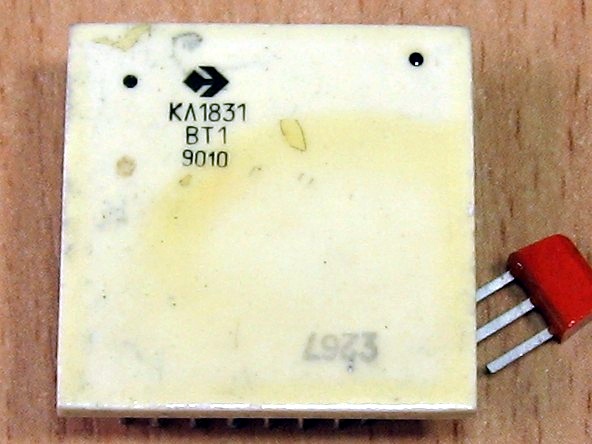

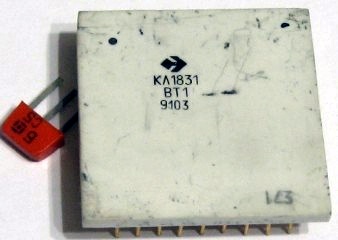

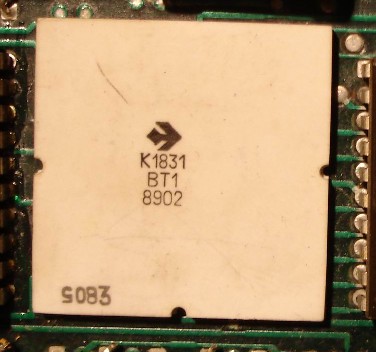

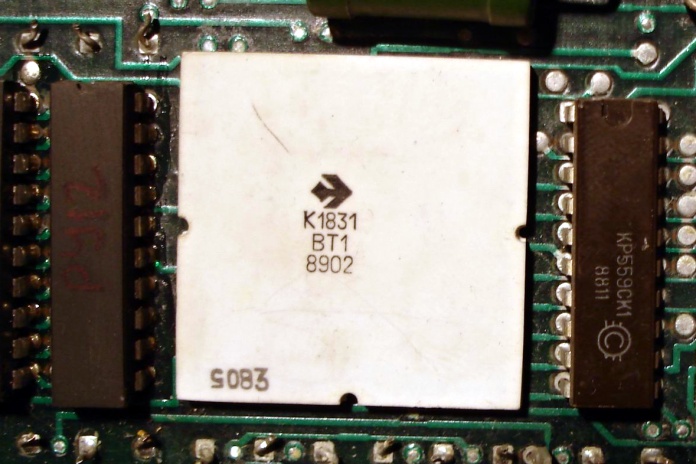

К(Л)1831ВТ1

Назначение - контроллер кэш-зу (схема управления памятью, ТТЛШ, 22 бит, 3 МГц, 230 мА, E=2 в); аналог DECовской CF1307.

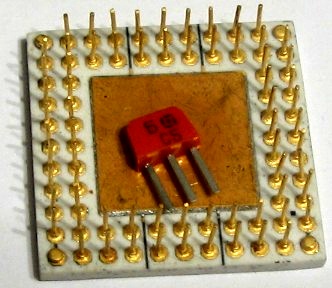

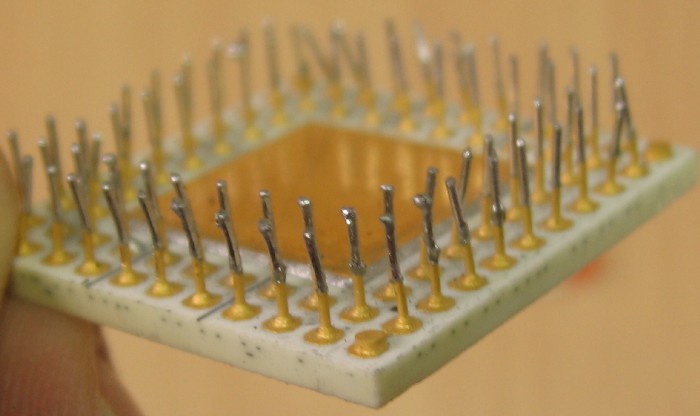

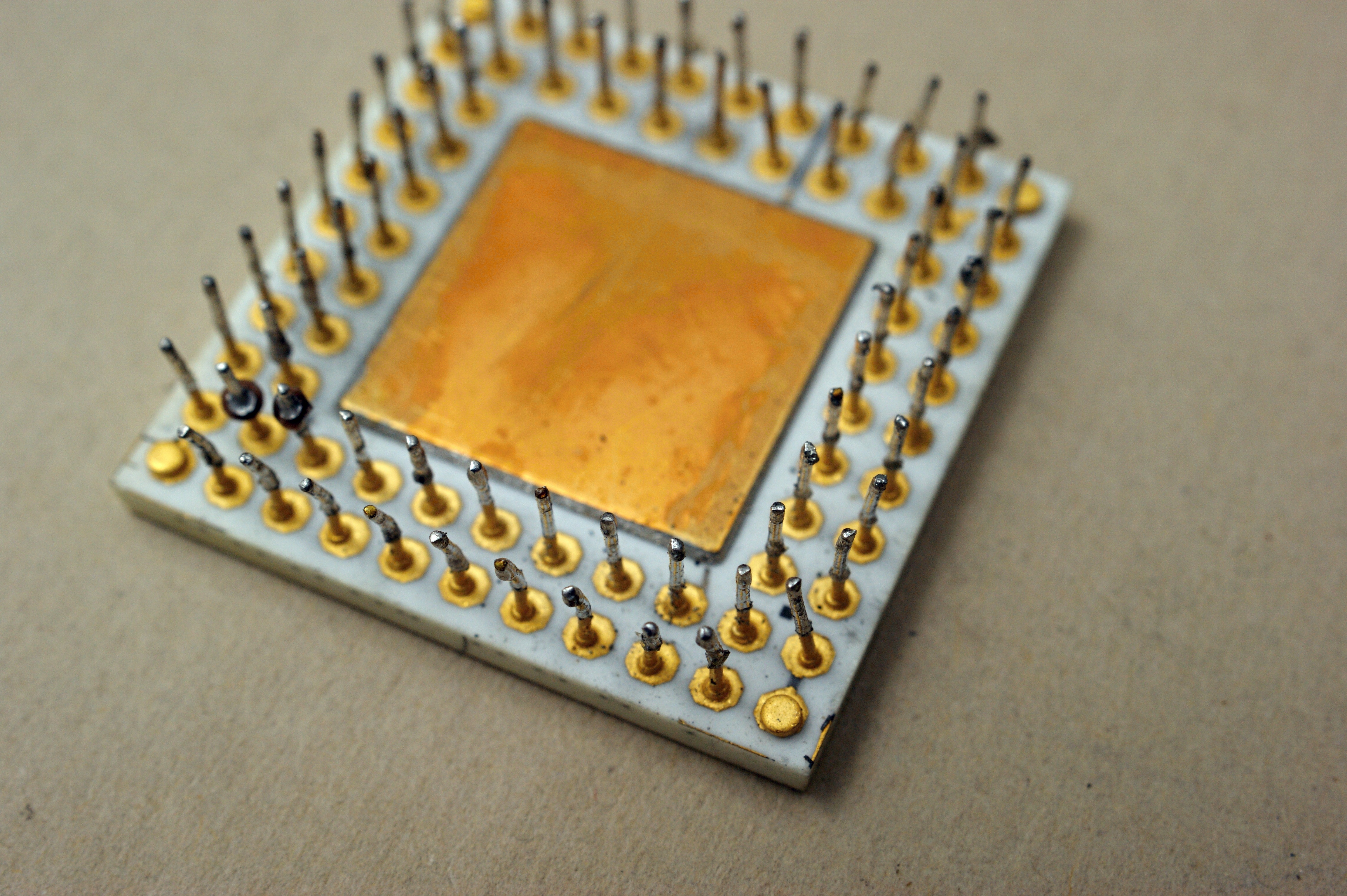

Советский вариант PGA-корпуса - 70-ногий корпус типа "Л".

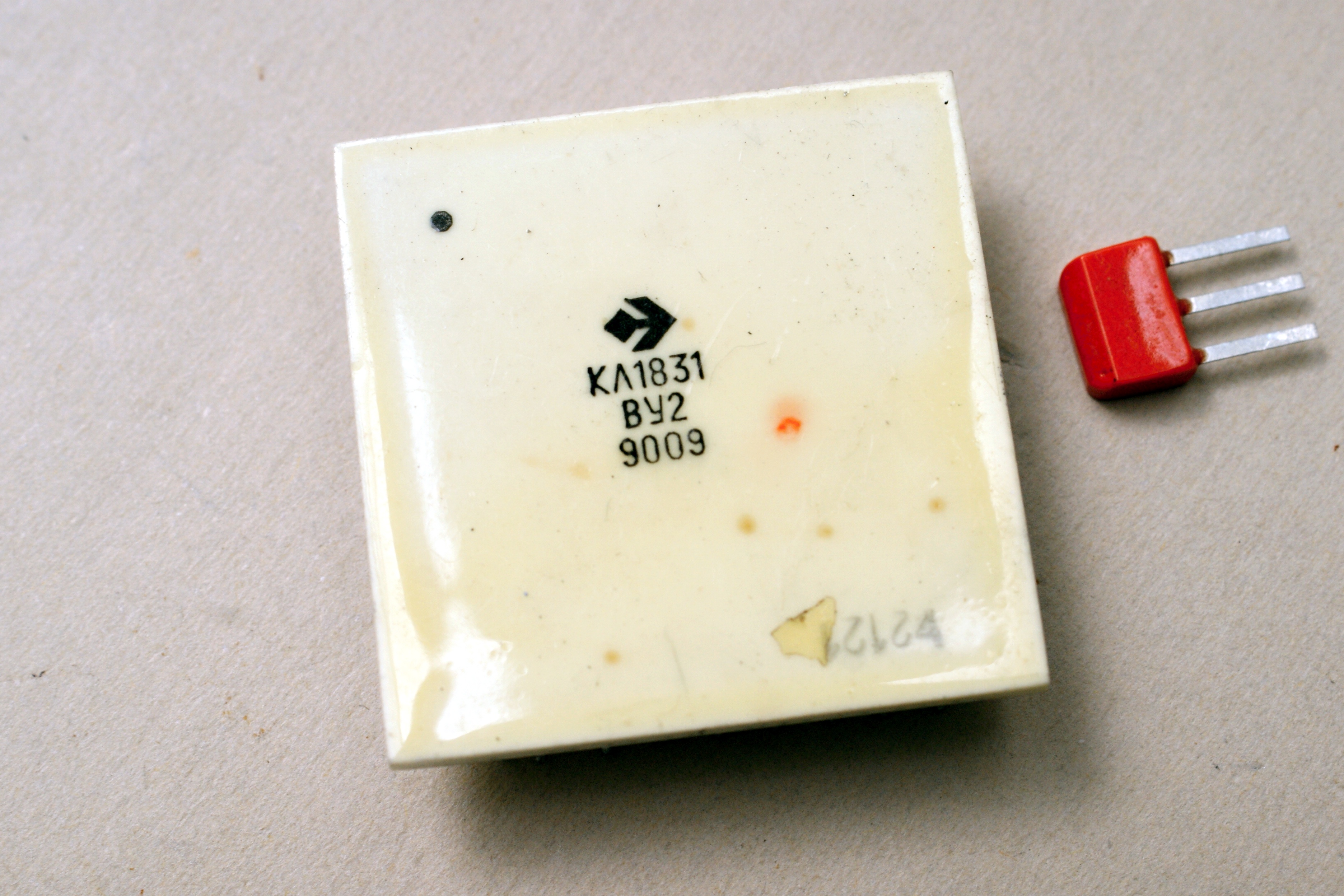

 Ранние выпуски маркировались без буквы "Л":

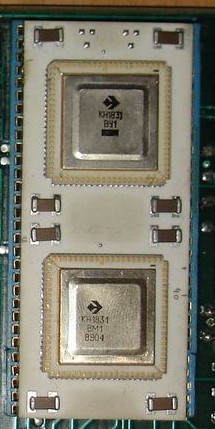

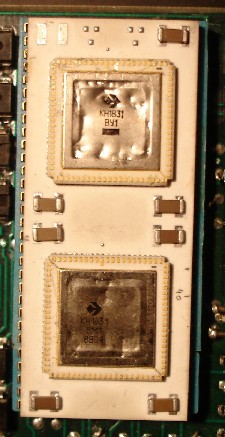

КН1831ВУ1 + КН1831ВМ1


(фото Дмитрия aka KALDYH)

Схема микропрограммного управления ("Тунгус 1")+ микропроцессор ("Теорема 2").

Обе СБИС размещены на керамической 60-выводной коммуникационной плате.

Как я понимаю, эта сборка - полный аналог фирменного J11.

Со слов владельца - "Тактовая частота процессора по паспорту - до 15 МГц, на моей плате работает на 10 МГц (написано сзади микросборки карандашом и кварц соответствующий впаян)".

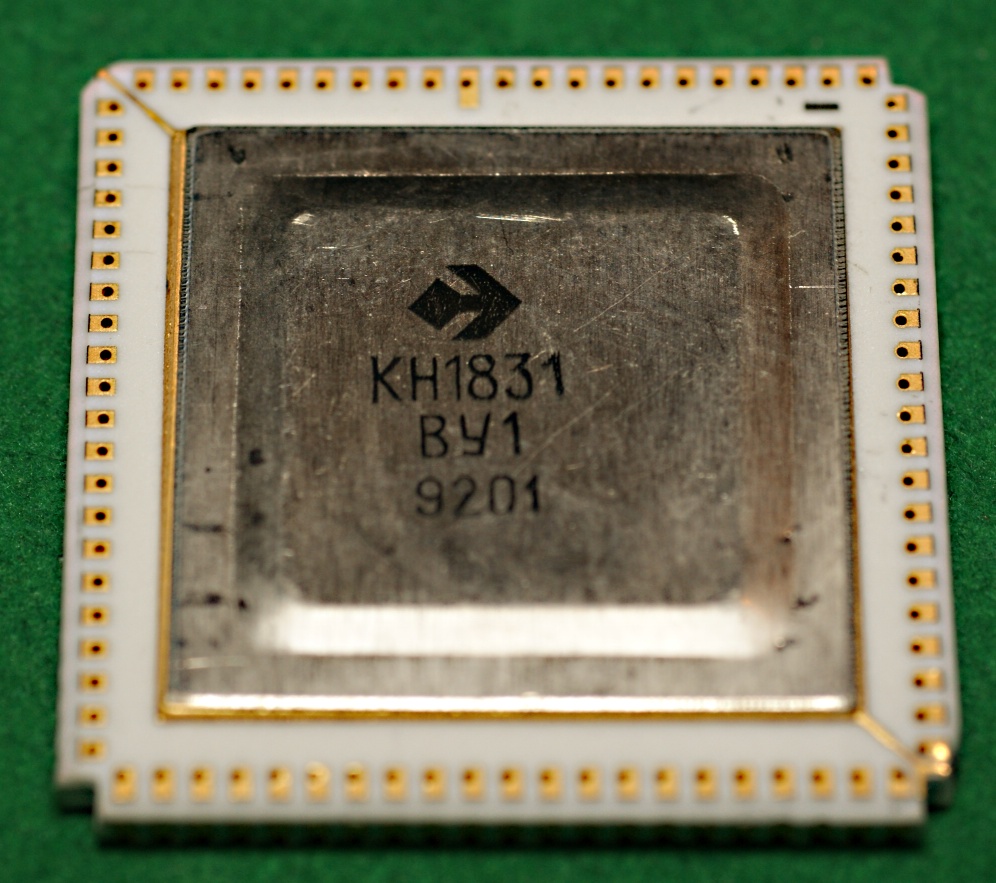

Основные технические параметры СБИС МУ

Напряжение питания - 5 В
Максимальная потребляемая мощность - 0,5 Вт
Минимальная длительность тактового цикла - 67 нс
Число контактов безвыводного корпуса - 84
Заводской паспорт на неё

Основные технические параметры СБИС ОД

Напряжение питания - 5 В
Максимальная потребляемая мощность - 0,5 Вт
Максимальная длительность микроцикла - 268 нс
Число контактов безвыводного корпуса - 84
(фото Дмитрия aka KALDYH)

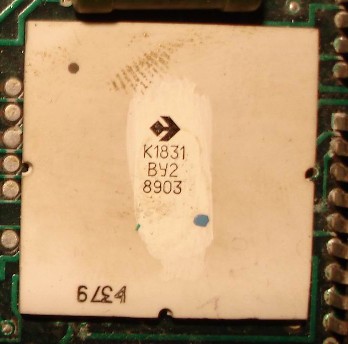

К1831ВУ2

Назначение - контроллер шины; аналог DECовской SA1542.
(фото Дмитрия aka KALDYH)
