Серия 4-разрядных p-МОП микроконтроллеров невысокой
производительности, предназначенных для управления различными бытовыми,
промышленными и измерительными приборами.
Микросхемы представляют собой копии - возможно, частично переделанные - контроллеров
из древнего западного семейства TMS1000.

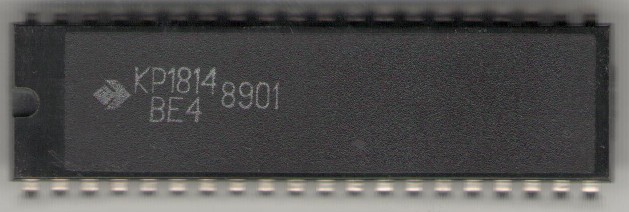

Одна из базовых микросхем семейства.
Микроконтроллер с масочным ПЗУ ёмкостью
1к 8-разрядных слов, ОЗУ ёмкостью 64 4-разрядных слова.
Вырезка
из справочника Шахнова с её описанием,
статья
из журнала "Электронная промышленность", №9 1986г. и
заводской паспорт.
Производитель - НПО "Электроника" (ныне ВЗПП), г.Воронеж.
Использовался, в частности, в системе управления бытового кассетного магнитофона "Вильма-115С".

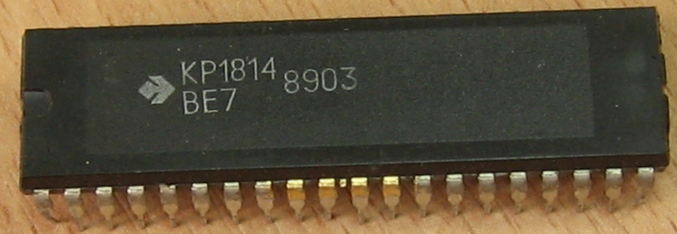

Четырехразрядная однокристальная микро-ЭВМ с масочным ПЗУ; краткая справка и заводской паспорт на неё. Это контроллер электронной игры, использовалась в играх "Электроника ИМ-28".
Производитель - НПО "Электроника" (ныне ВЗПП), г.Воронеж.

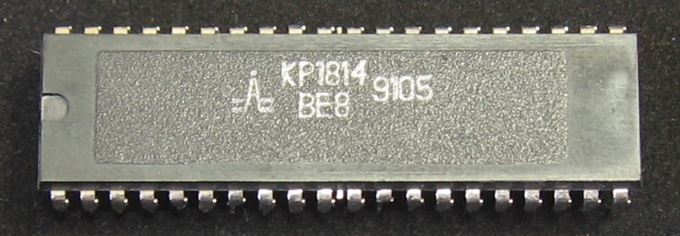

Аналог предыдущей микросхемы, отличается лишь прошивкой.

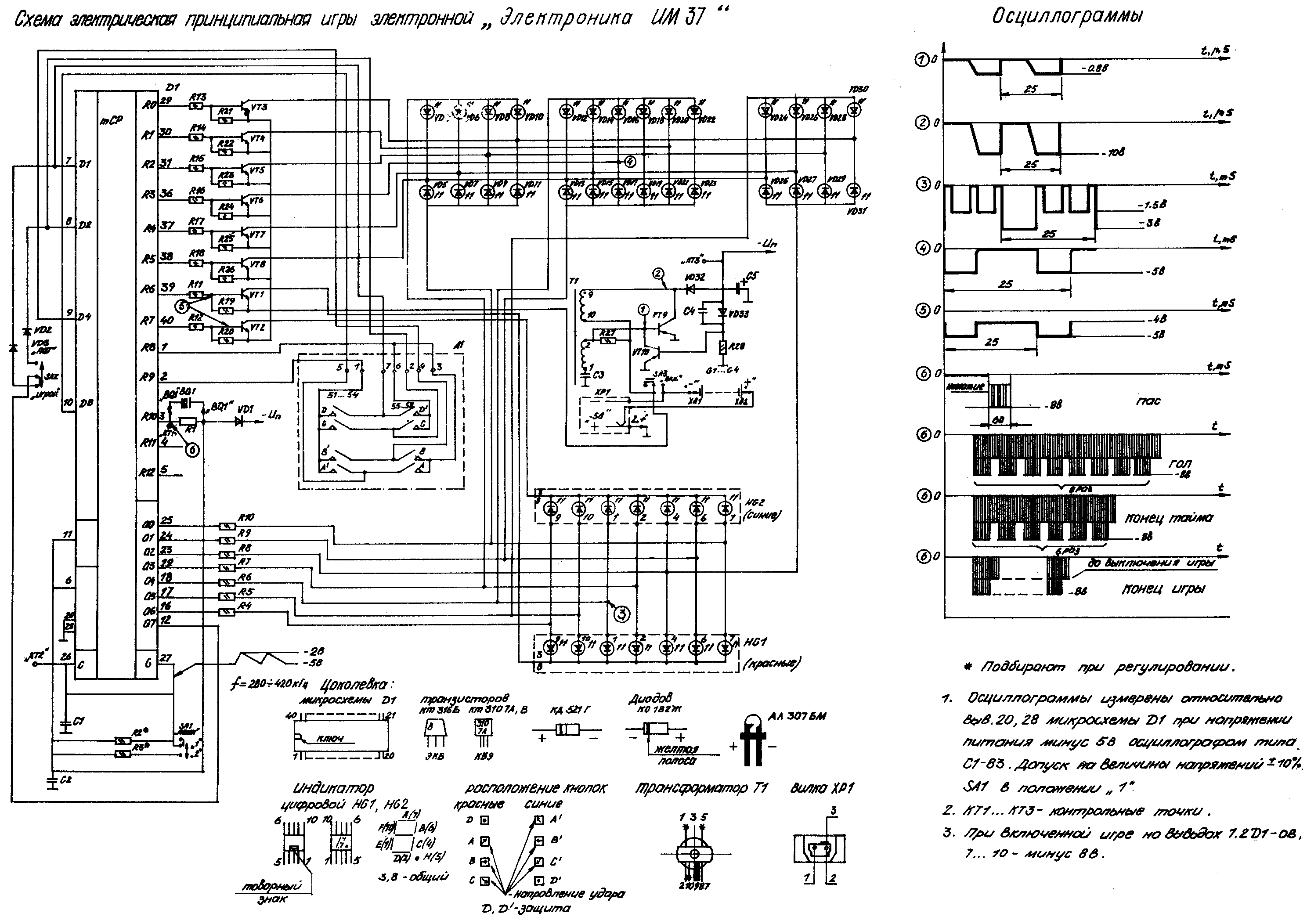

Контроллер электронной игры
"Электроника ИМ-37 (Футбол: Кубок чемпионов)"
(схема от неё).
Цоколёвка полностью совпадает с TMS1200.
Производитель - завод "Девиз", г.Алексеевка Белгородской области.
Источники:
1. Микропроцессоры и микропроцессорные комплекты интегральных
микросхем: Справочник: В 2 т. / Н. Н. Аверьянов, А. И. Березенко, Ю. И. Борщенко и др.; Под ред. В.
А. Шахнова. - М.: Радио и связь, 1988.
2. Варламов И.В., Касаткин И.Л. Микропроцессоры в бытовой технике. - М.: Радио и связь, 1989 (Массовая радиобиблиотека; Вып. 1110).
3. Варламов И.В., Касаткин И.Л. Микропроцессоры в бытовой технике.
- 2-е изд., перераб. и доп. - М.: Радио и связь, 1990 (Массовая радиобиблиотека; Вып.
1150).
4. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 11.- М.: ИП РадиоСофт, 2001.
