Серия состоит из двух микросхем, усилителей постоянного тока, которые при последовательном включении образуют операционный усилитель. Микросхемы выполнены на биполярных транзисторах по планарно-эпитаксиальной технологии.
Краткое
описание микросхем серии, и ещё
одно (от Александра Перебаскина).
Производитель - Воронежский завод
полупроводниковых приборов. Разработку я отношу к 1970-1971 годам. С 1978
года она исчезает из перечней выпускаемых
серий - ОУ стали получаться в едином
кристалле, и необходимость в 177 серии исчезла. Хотя в малых количествах и с
новым названием их делали до конца Союза, наверное.

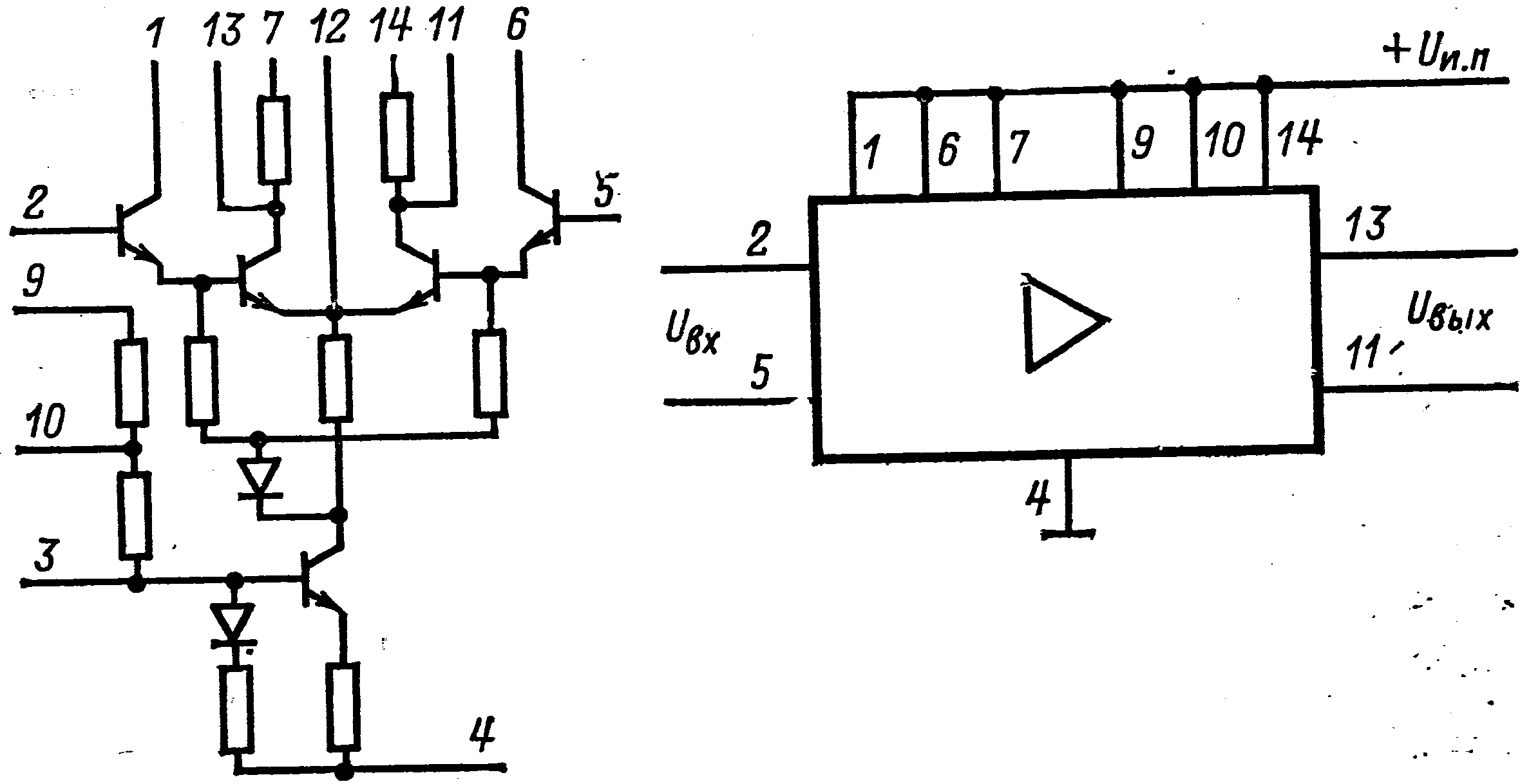

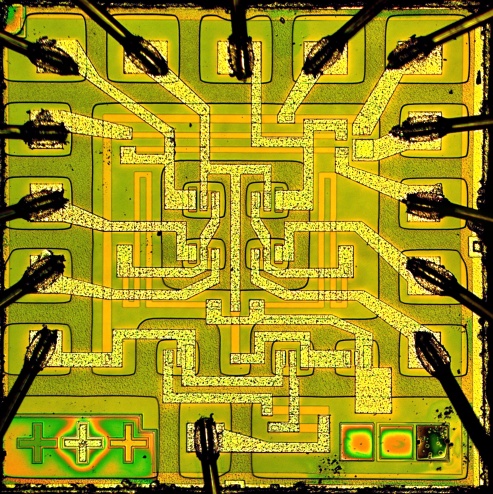

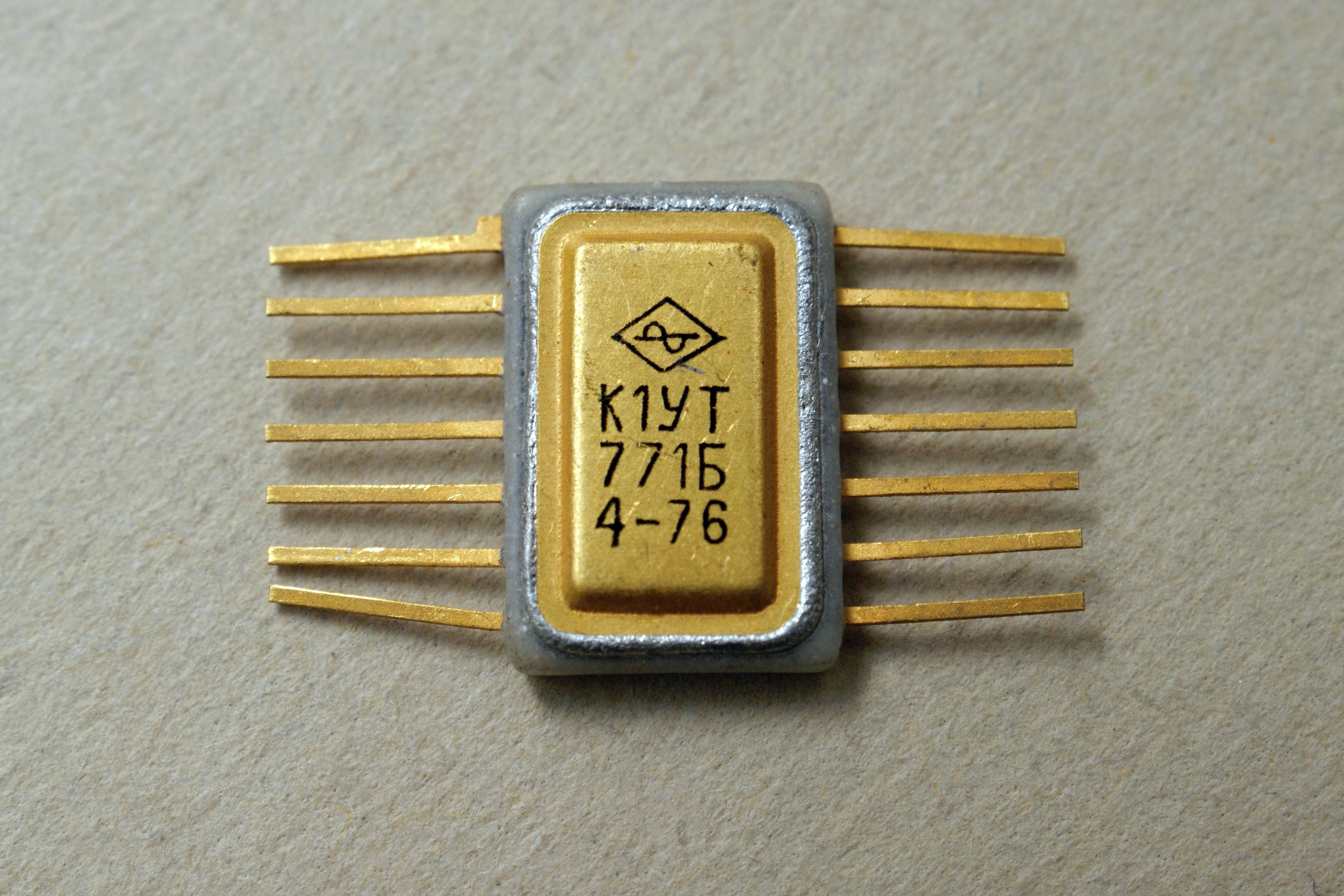

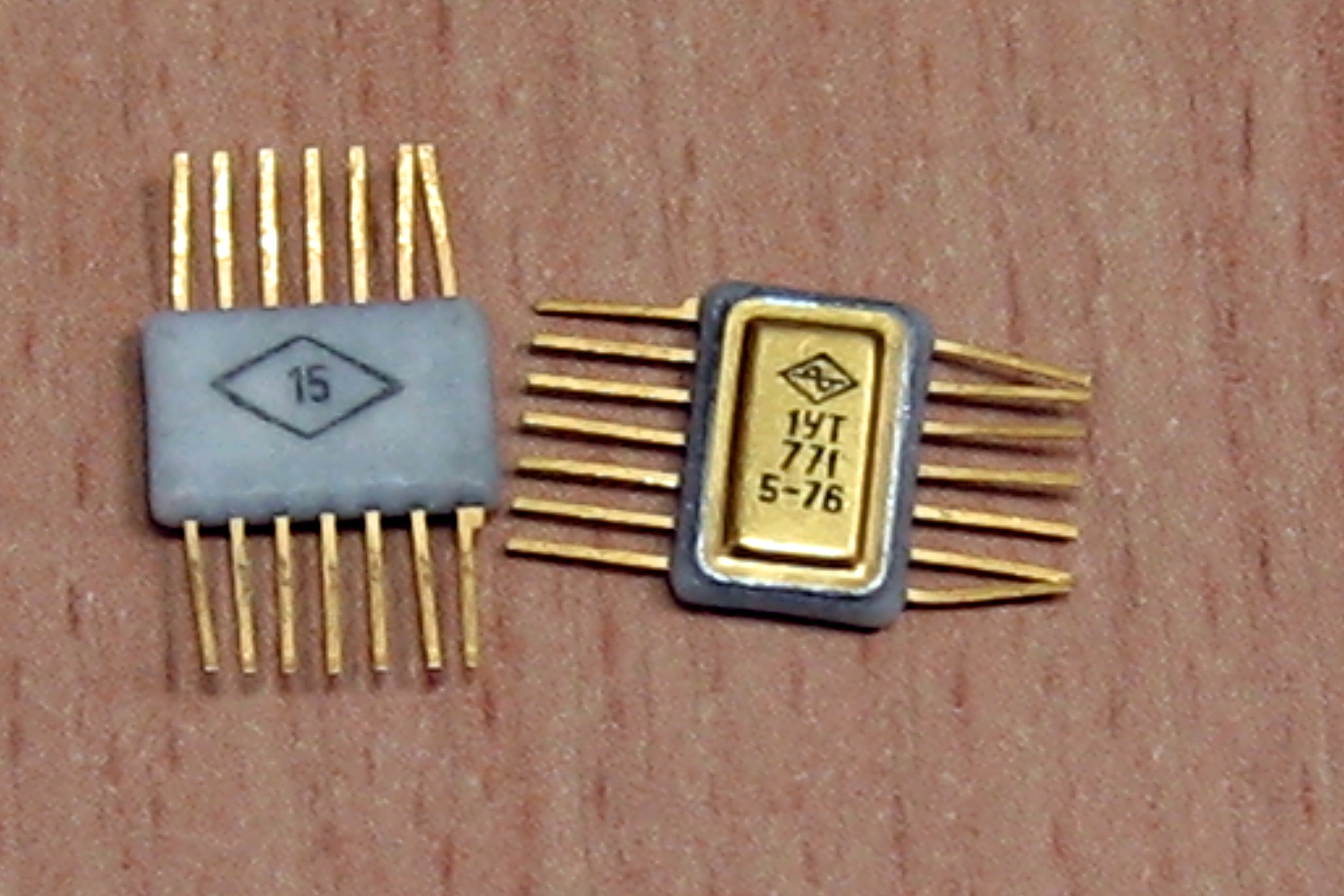

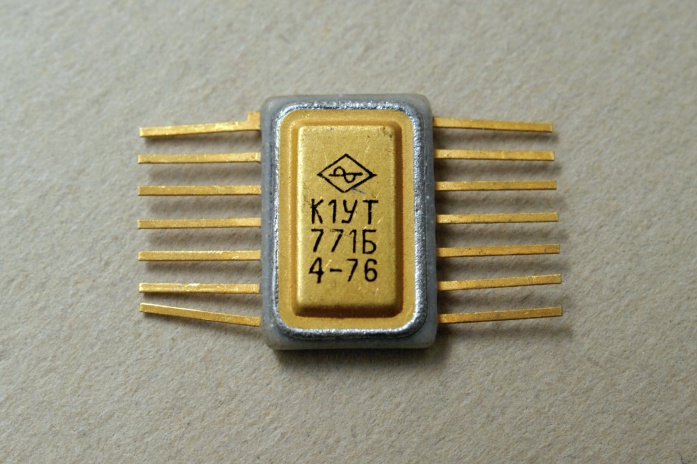

Однокаскадный дифференциальный усилитель, предназначенный для усиления сигналов низкой частоты - параметры нормируются на 1 кГц. Напряжение питания +6,3 В; для полупроводниковой техники это нестандартное значение, вероятно отголосок ламповой эпохи.
Встречается отсылка, что у этой микросхемы был зарубежный аналог - MC1526. Однако, я сильно сомневаюсь в этом. Подробных данных на MC1526 мне найти пока не удалось, но фирма Motorola относила её к высокочастотным схемам, а К1УТ771 низкочастотная.
Странная схема включения получается. Выводы 3 и 12 незадействованы. Резистор между 9 и 10 выводом закорочен, зачем он вообще?

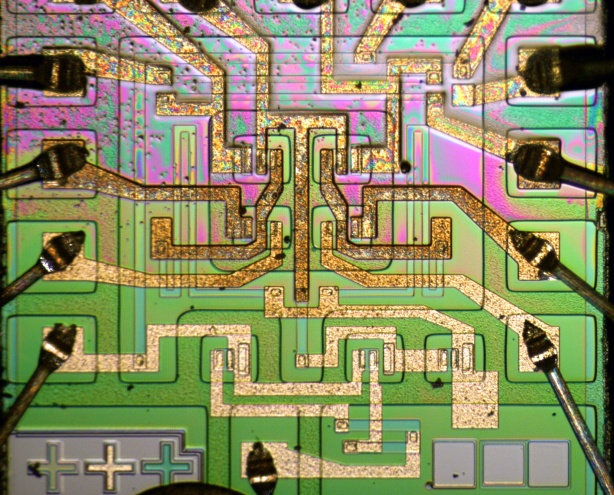

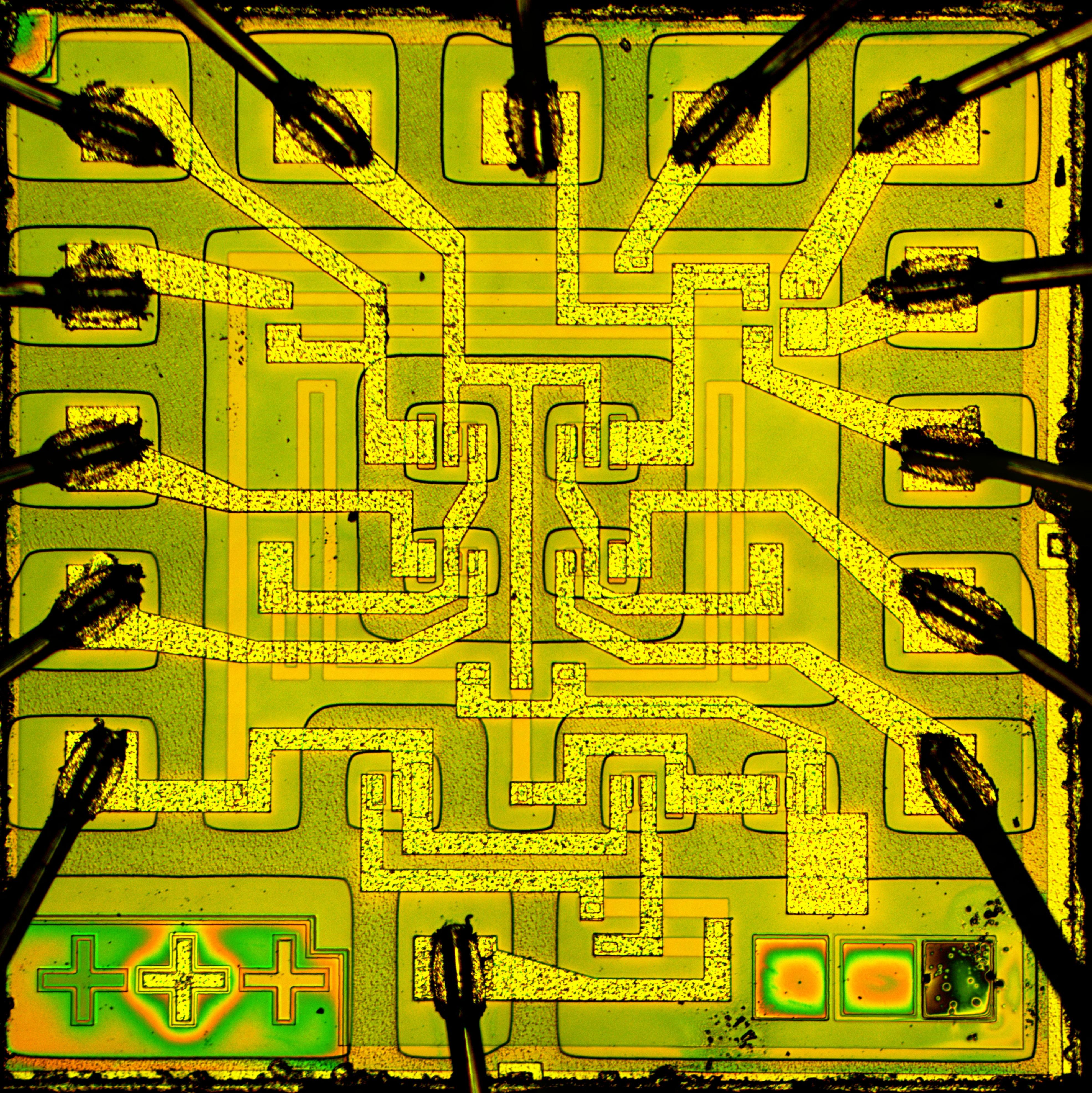

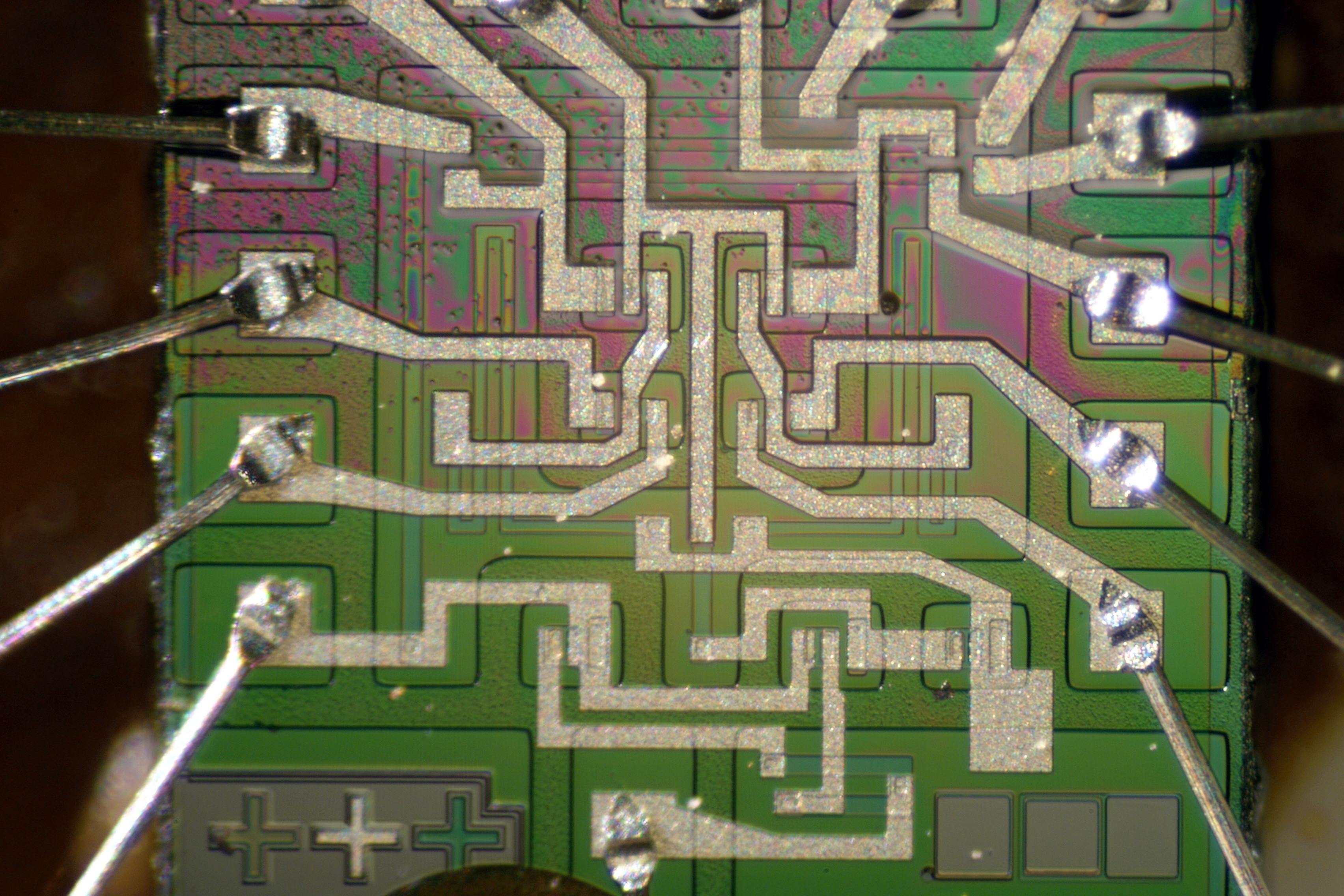

(фото от 1Ж24Б)

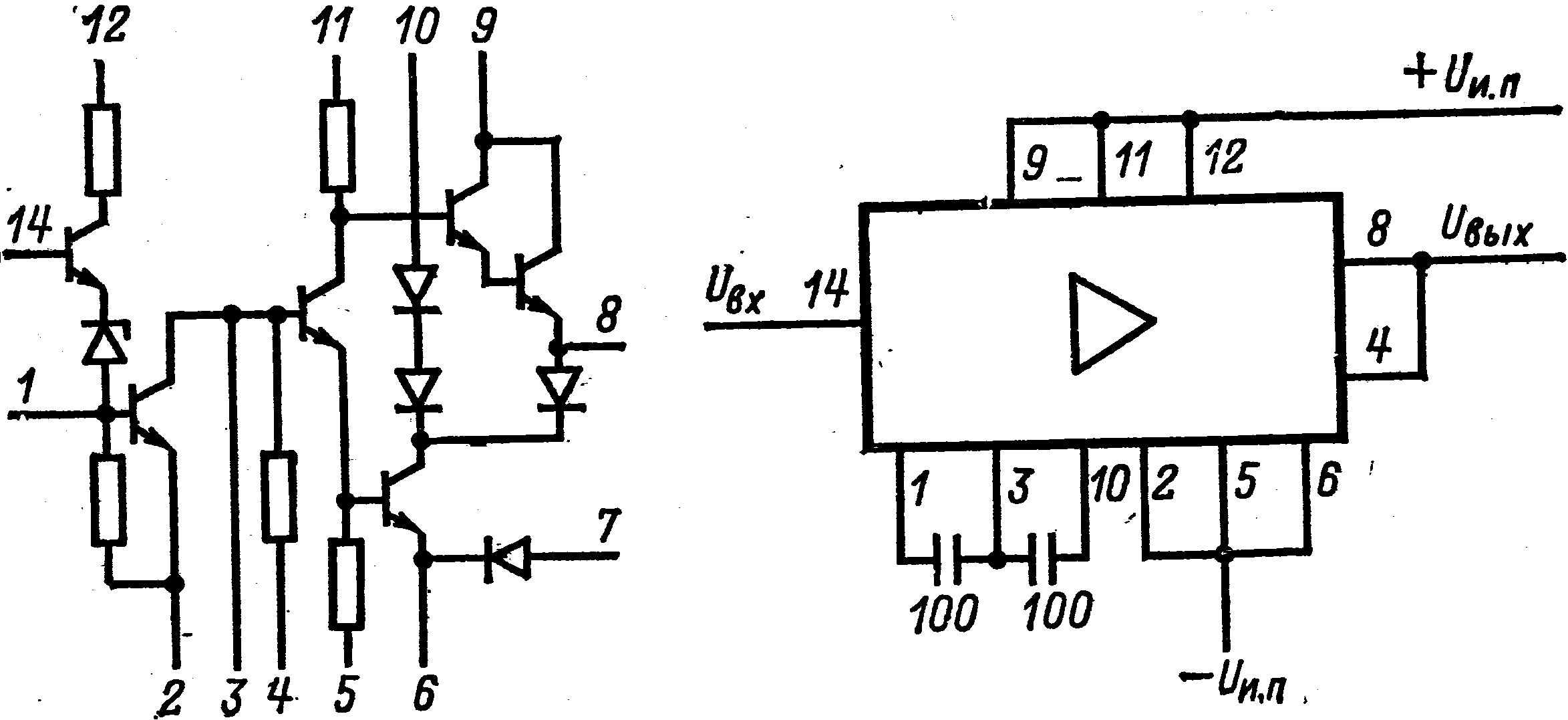

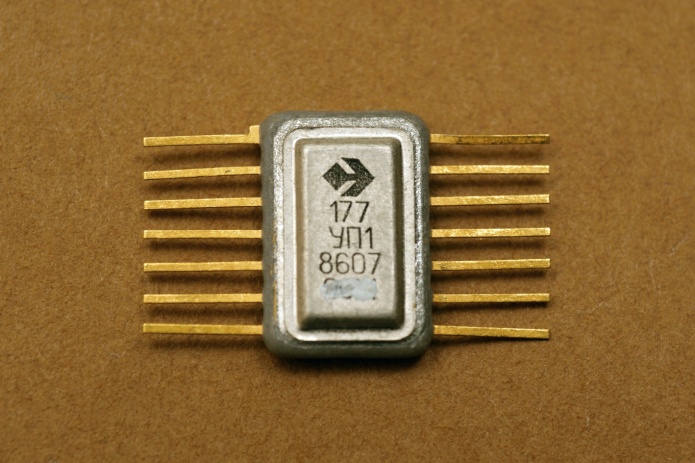

Двухтактный усилитель напряжения. Напряжение питания +12,6 В; коэффициент усиления по напряжению 90...180.
