Небольшая серия, из двух типов низковольтных аналоговых коммутаторов на pМОП-транзисторах.
Разработку производил Киевский НИИ МикроПриборов. История их начинается в 1969 году.
"[в 1969 году - К.]дальнейшие работы группами
Хцынского и Золотаревского проводились под флагом супер-ОКР нашего
предприятия - «Маневр» и «Маневр ВК». Первой - в части исследований и разработки ИС памяти, а второй
коммутаторов аналоговых сигналов.
...
C 1970 года в НИИ МП проводилась работа (шифр «Маневр-ВК») по
разработке комплекса ИС для построения бортовых радиотехнических систем, в
состав которых входили аналоговые переключатели и многоканальные
коммутаторы.
В апреле 1970 года была создана группа под руководством ведущего
инженера отдела 280 Золотаревского В.И. по разработке ключей и коммутаторов. В
группу входили инженеры Ткачук А.Д., Седов В.И., Тесленко В.А., Покровский Е.Н.
В довольно короткие сроки (в рамках ОКР «Континент») были разработаны
ИС 2-х (168КТ1) и 4-х (168КТ2) канальных ключей на основе р-канальной МДП-технологии.
...
В области аналоговых коммутаторов также практически впервые в СССР были
созданы две схемы «Маневр» 168КТ1 и 168КТ2, причем это были первые схемы с
приемкой заказчика в лице Дементьева, М. Чуянова, В.
Иванова. Свою эрудицию и
целенаправленность при создании этих схем проявили т.т. Золотаревский В.И.,
Ткачук А.А. Усилия схемотехников опирались на знания технологов как Фабриков
С.П., Щеткин В.Н., Москалевский А.И. и созданную в этот период «чистую»
комнату под руководством Гайворонского И.П. под общим руководством
начальника технологического отдела Ю.А. Верницкого, а затем Ю.А. Петина.
Внедрением в серию этих изделий занимался Н. Ерин."

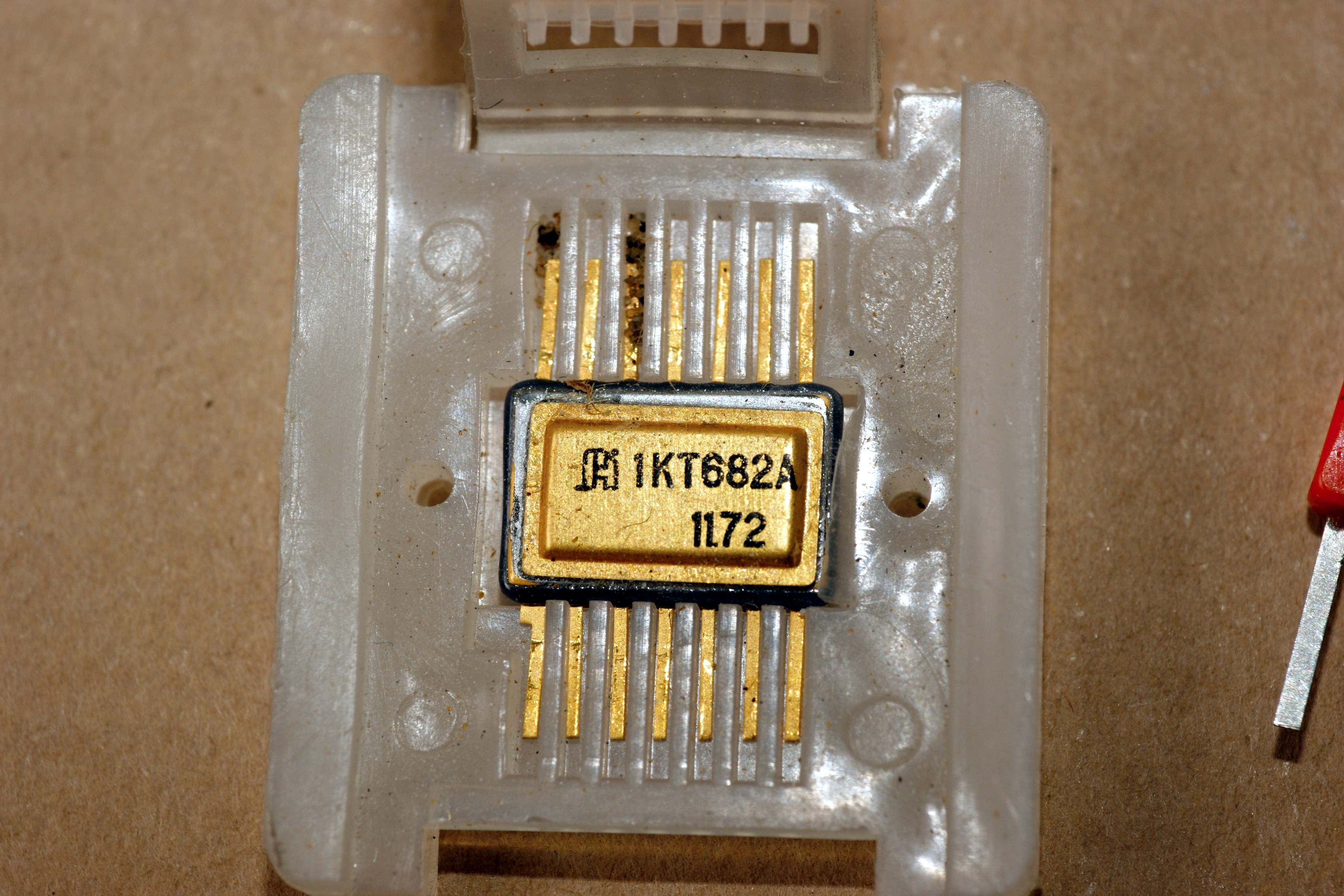

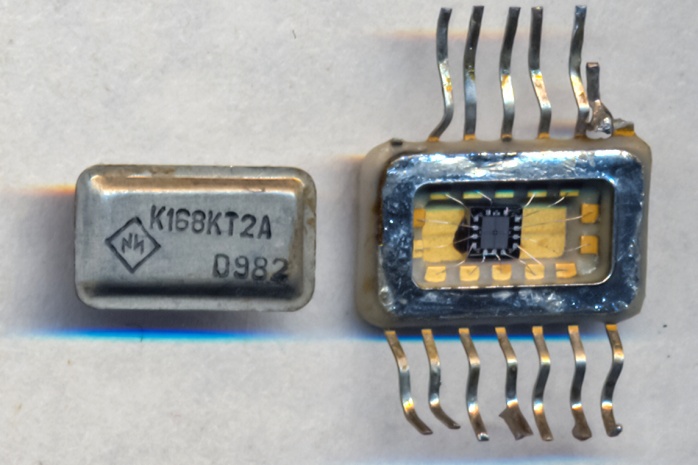

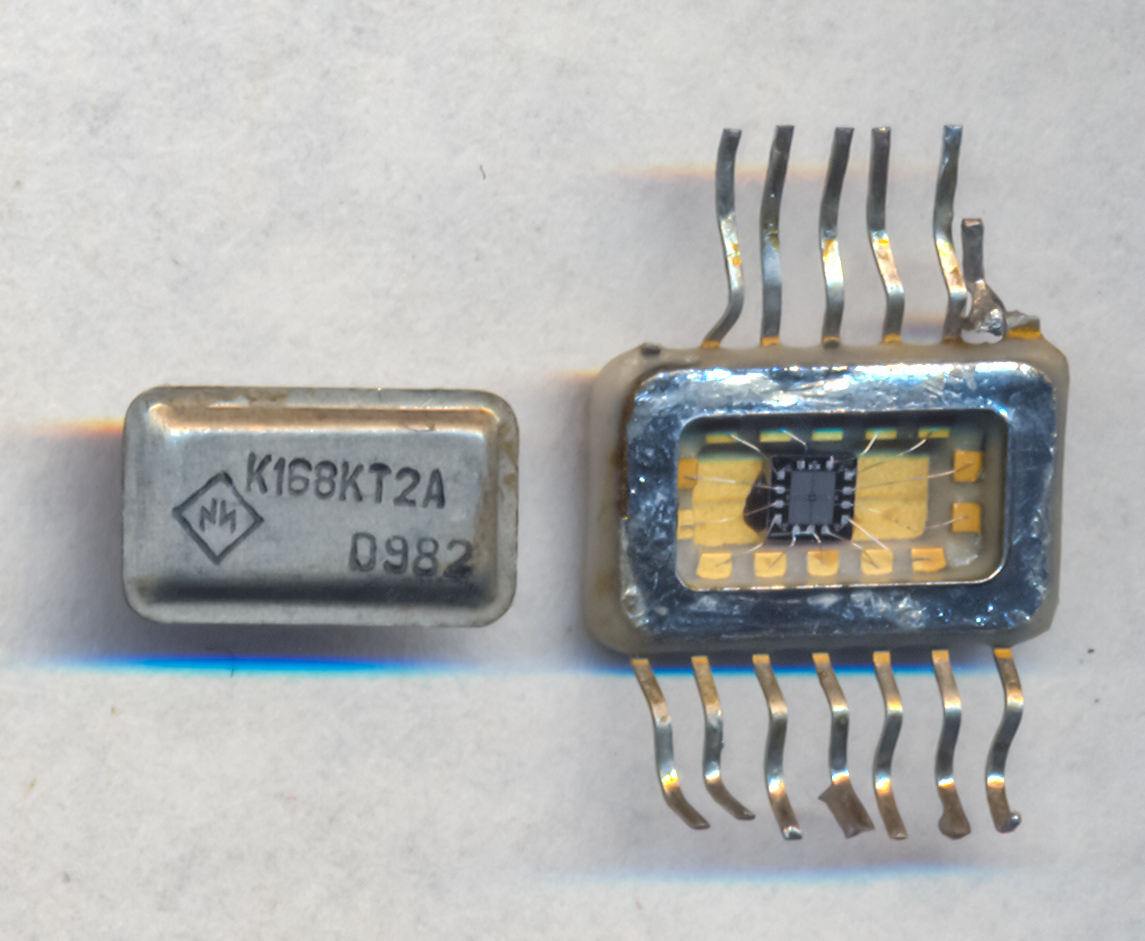

Четырехканальный переключатель; сопротивление в открытом состоянии не более 100 Ом (150 Ом для К1КТ682), ток утечки не более 50 нА (по некоторым источникам 20 нА для групп "А" и "Б", 100 нА для "В"). Справочный лист на него, заводские паспорта на опытные 1КТ682, К1КТ682 1976 года, 168КТ2 ОСМ и К168КТ2 1980 года.
Первоначально их выпускал опытный завод КНИИМП, а чуть позднее основное производство было развернуто на киевском заводе "Квазар". А уже в 80-ые перенесено на завод "Гравитон" (г.Черновцы).

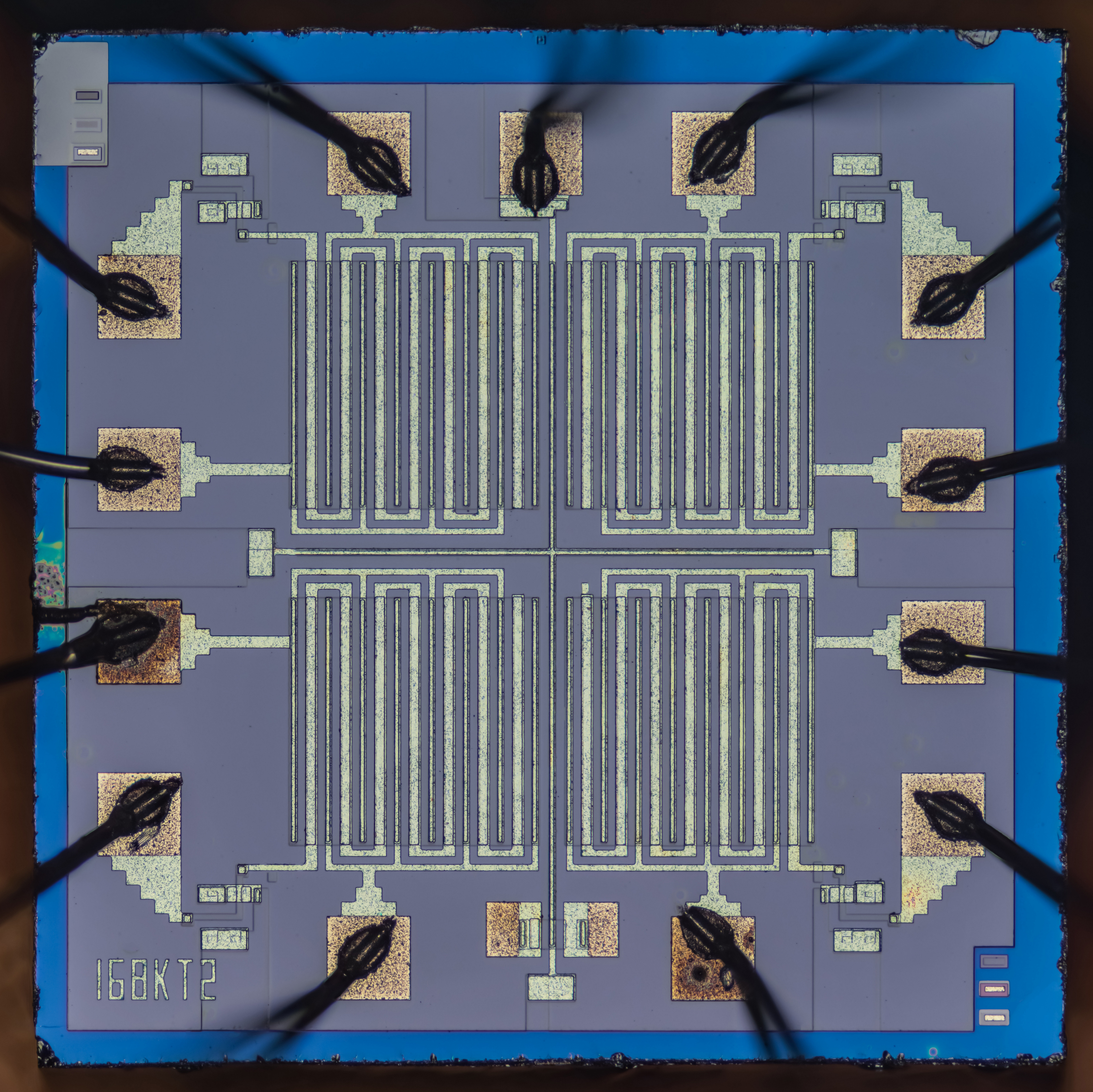

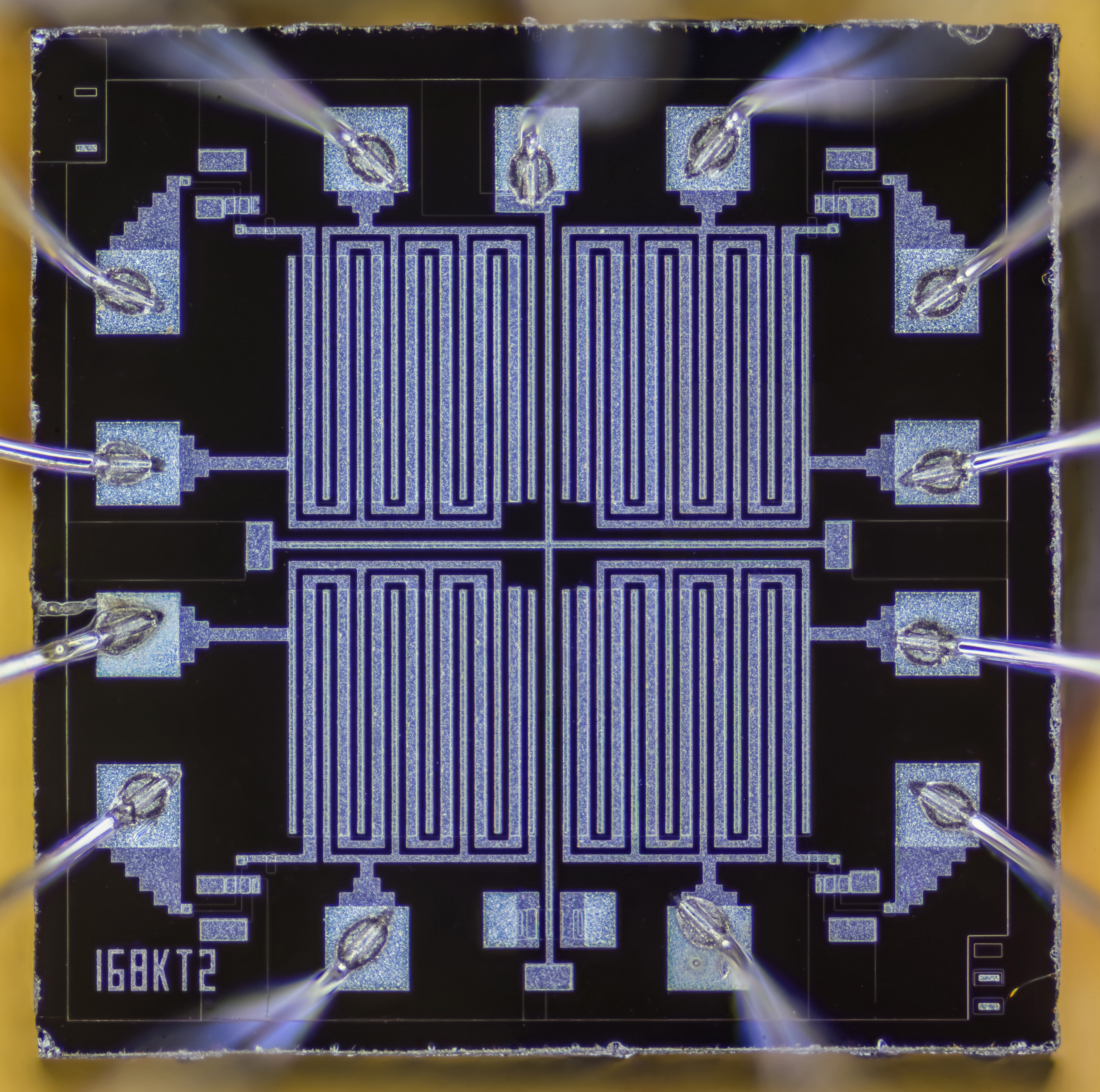

(фото с форума Радиокартинки)
|
|
|

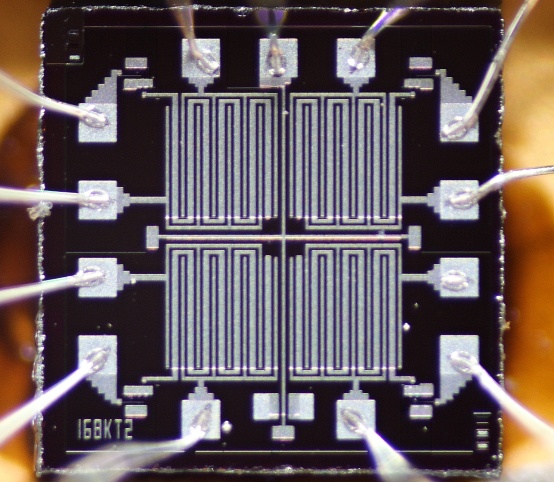

(фото с форума Радиокартинки)
|
|
|
Источники:
1. Каталог интегральных микросхем. Часть II (аналоговые).- Центральное
бюро применения. 1973-1974.
2. Справочник по интегральным микросхемам. Под общ. ред. Б.В.Тарабрина. М., "Энергия", 1977.
3. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.;
Под ред. Б.В. Тарабрина. - 2-е изд., перераб. и доп. - М.: Энергия, 1981.
4. Каталог интегральных микросхем. Часть II (аналоговые).- Центральное
конструкторское
бюро. 1983.
5. Игнатов А.Н. Микроэлектронные
устройства связи и радиовещания. - Томск:
Радио и связь, Томское отделение, 1990.
6. Нефедов А.В. Интегральные микросхемы и их
зарубежные аналоги: Справочник. Т. 2.— М.:
КУбК-а, 1997.
7. Стратегия выбора. - К.: "Корнiчук", 2012.
