Очень популярная в 90ые годы ТТЛ-серия, серийный выпуск которой был начат в 1985 году. Это аналог западных 54/74ALSxx. Производитель - минский "Интеграл".

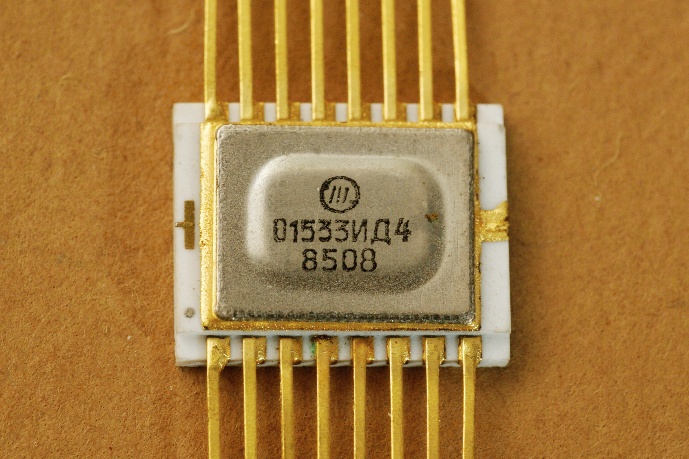

Образец из весьма ранних, опытная серия:
| 1533 (коричневая керамика) | |
| ОК1533 | |
| ЭА1533, ЭКА1533 | |
| И1533 | |
| ЭКР1533...А |

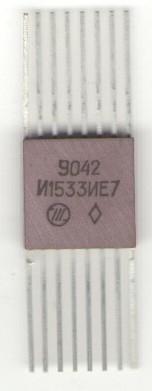

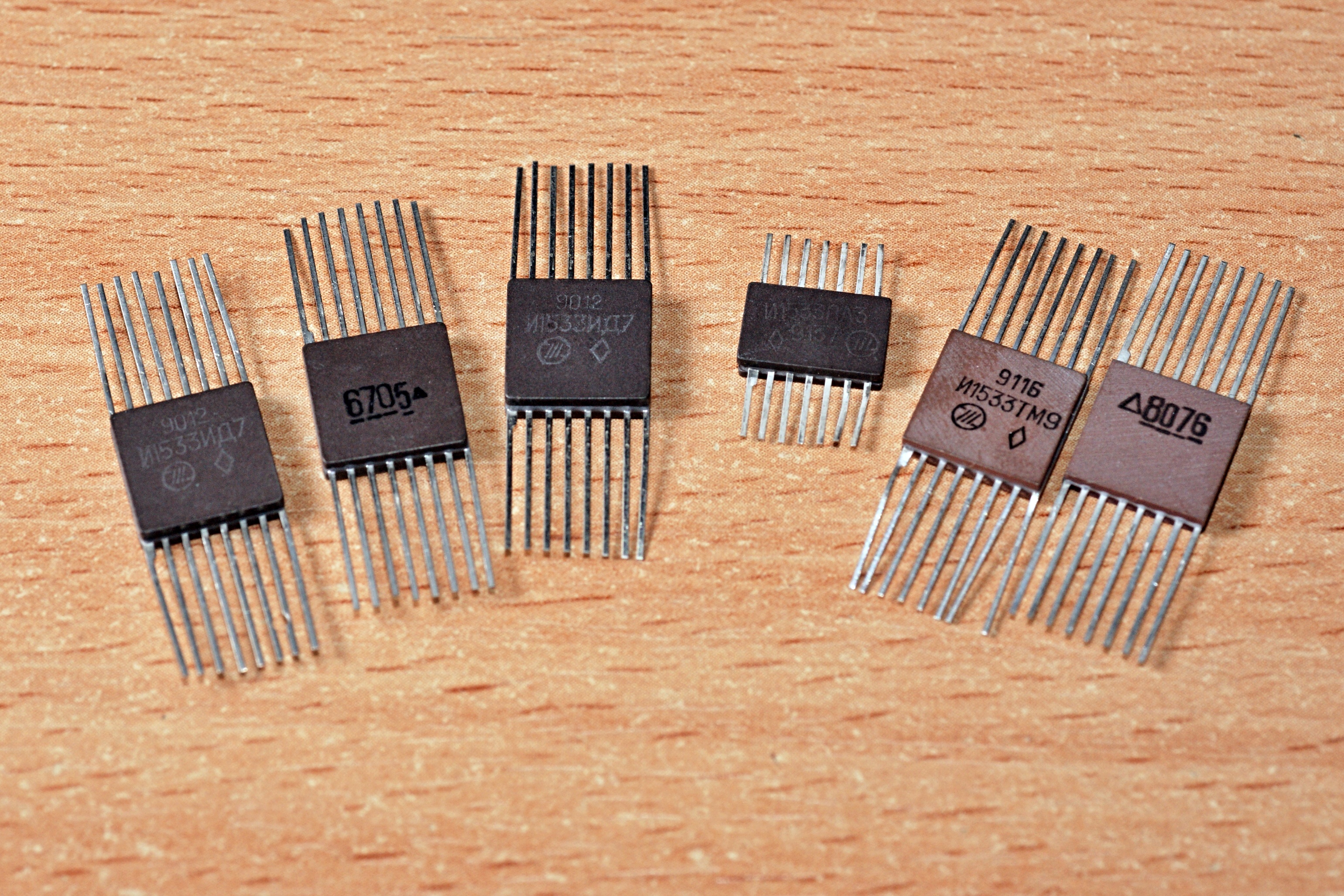

Необычность микросхемы - в ее корпусе. Коричневый никель, с короткими ногами, по идее это должно быть И1533...
 |
 (фото Pedro diaz'а) |

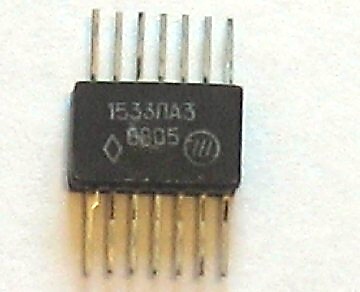

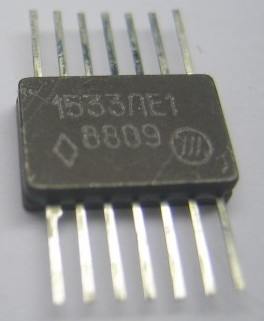

...но ранние выпуски в таком
керамическом корпусе маркировались именно
так. Потом они стали...

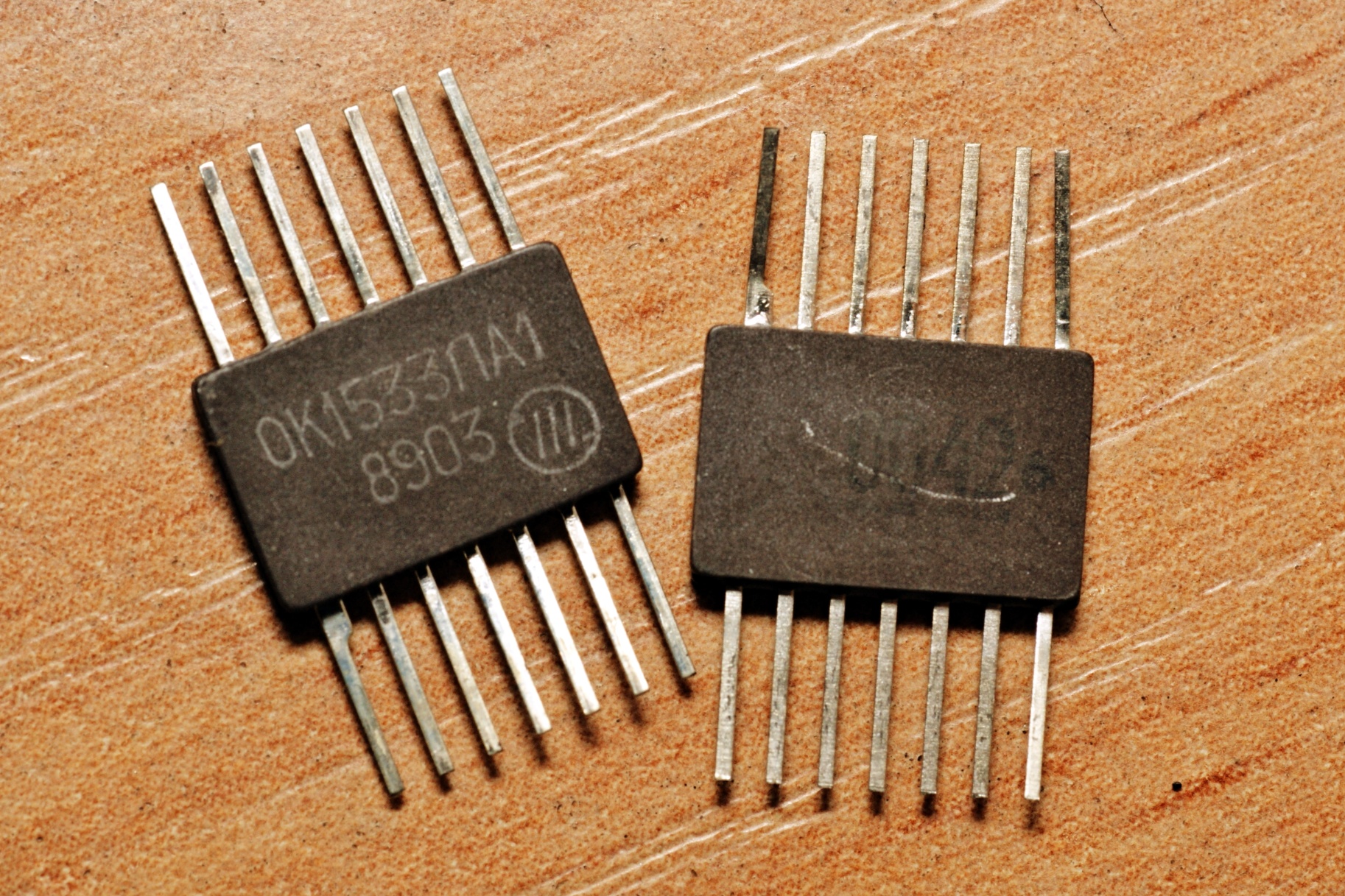

Собственно, полное обозначение варианта. Коричневая керамика, никель... то же самое, что и предыдущие, но гражданская приёмка.
Заводские паспорт на такие варианты для ОК1533ТМ2. и ОК1533ЛА1 (последняя весьма ранняя, "соответствует решению 64/1533-83 от 31.03.1983г.").
А вот экспортный (!) пластмассовый планар, этакий наш вариант SOICа. В том числе и военная версия!

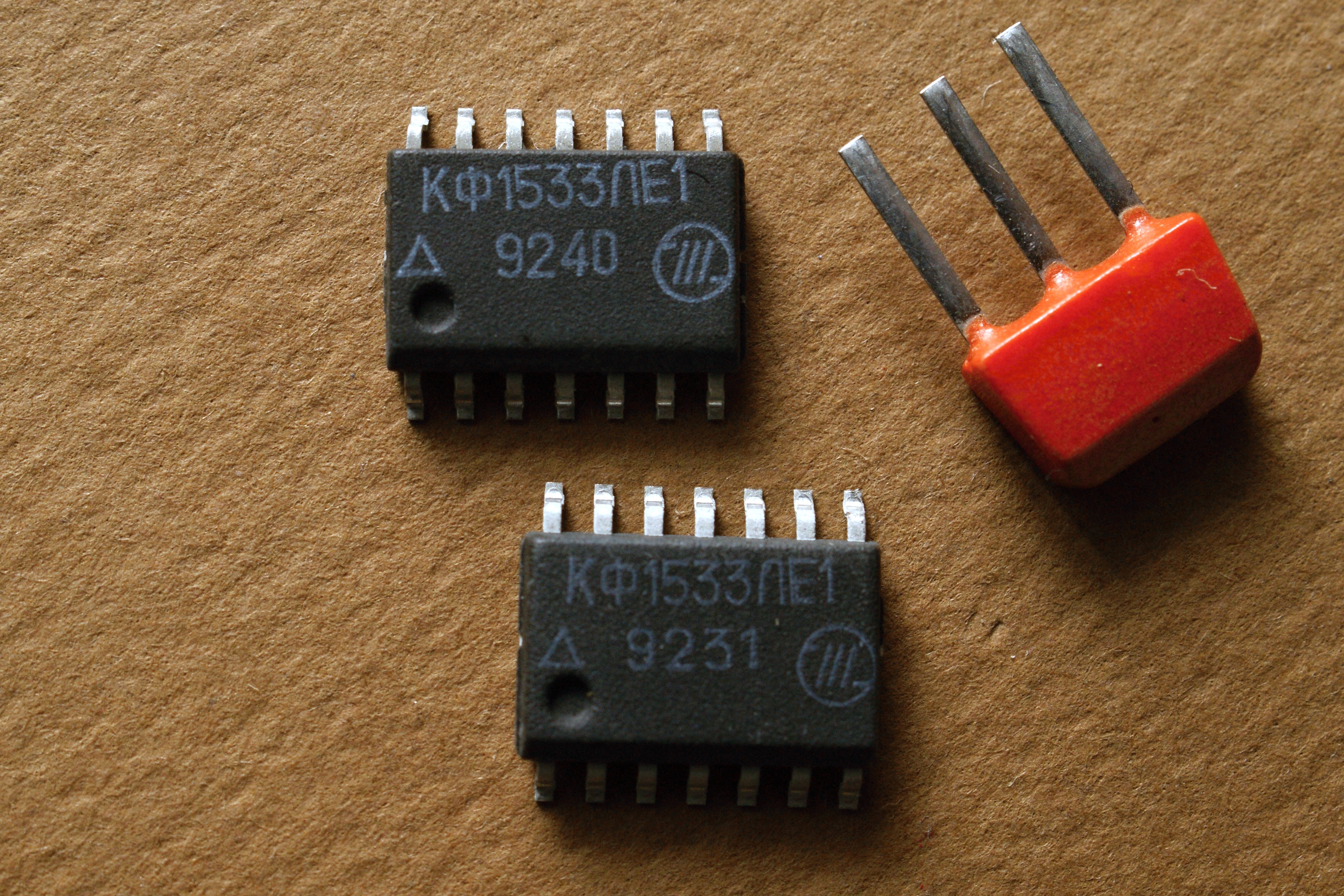

Заводские паспорта на ЭА1533ЛЕ1 и ЭА1533ТМ2. Кстати, выпускают и "настоящий" SOIC - ЭКФ1533...

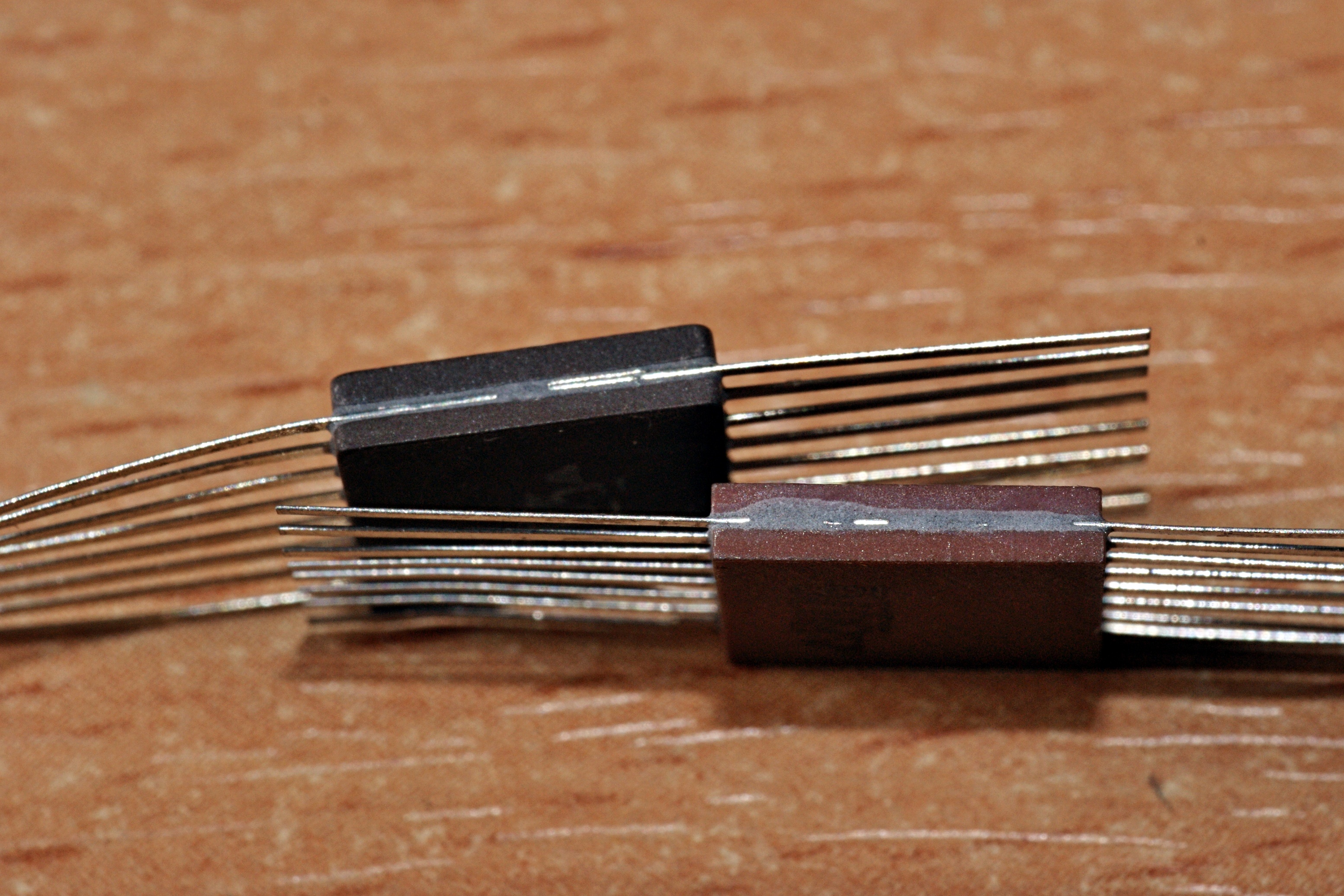

| Вот ещё одно незолотое исполнение
1533ей серии. Интересный момент - по бокам ноги выступают за пределы корпуса.
Производитель - "Интеграл", г.Минск (Белоруссия)
|
 |

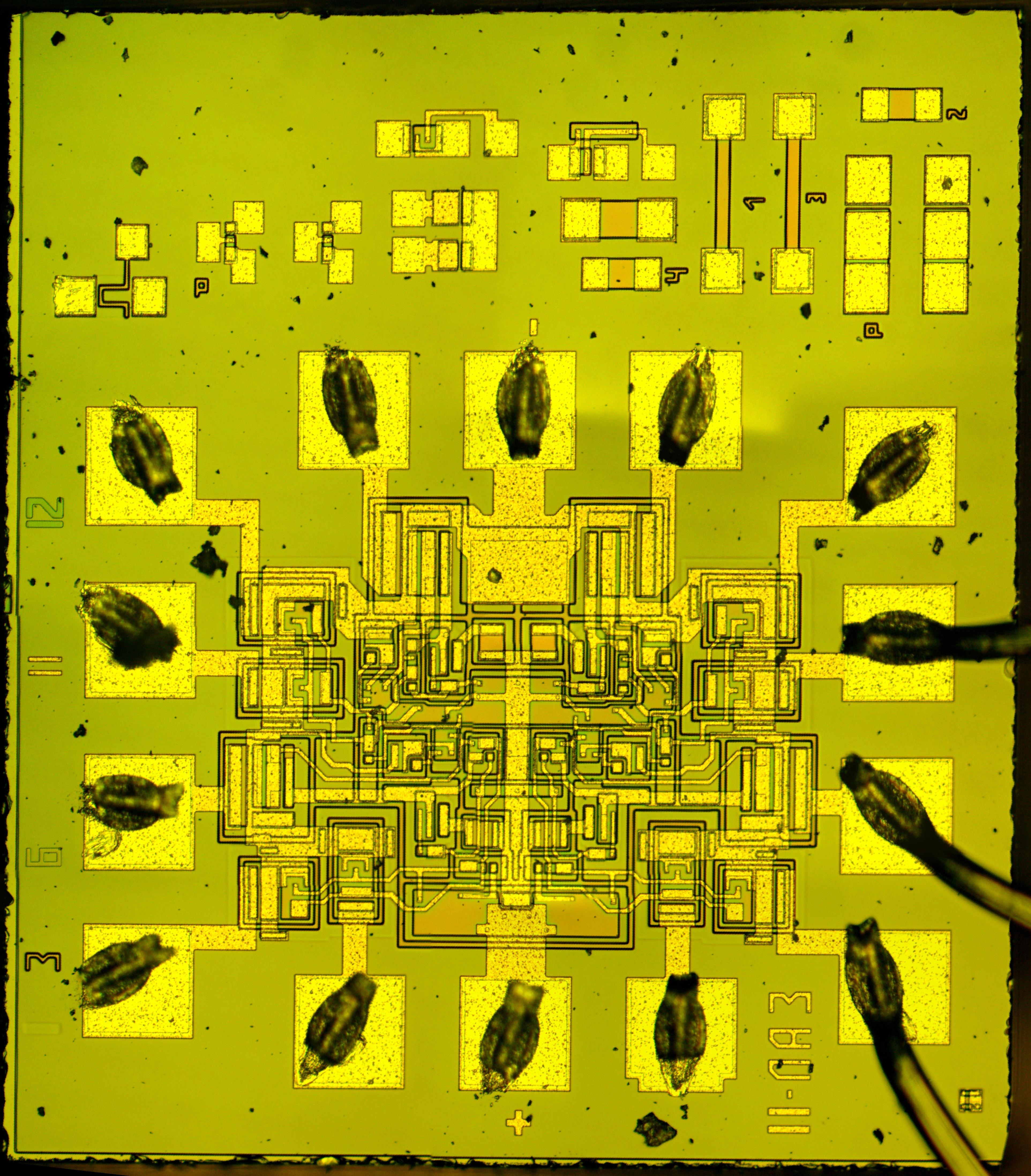

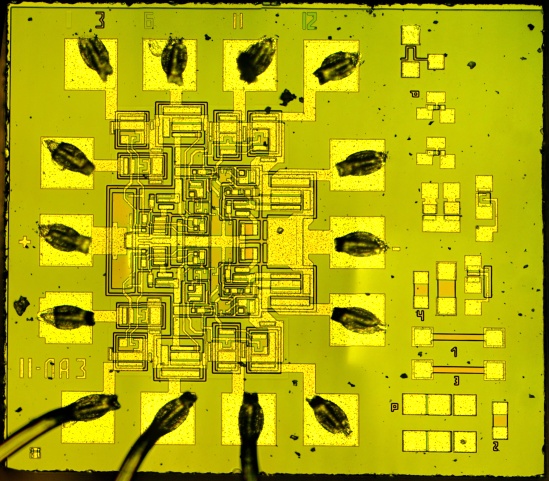

И1533ЛА3 внутри:
|
|
|

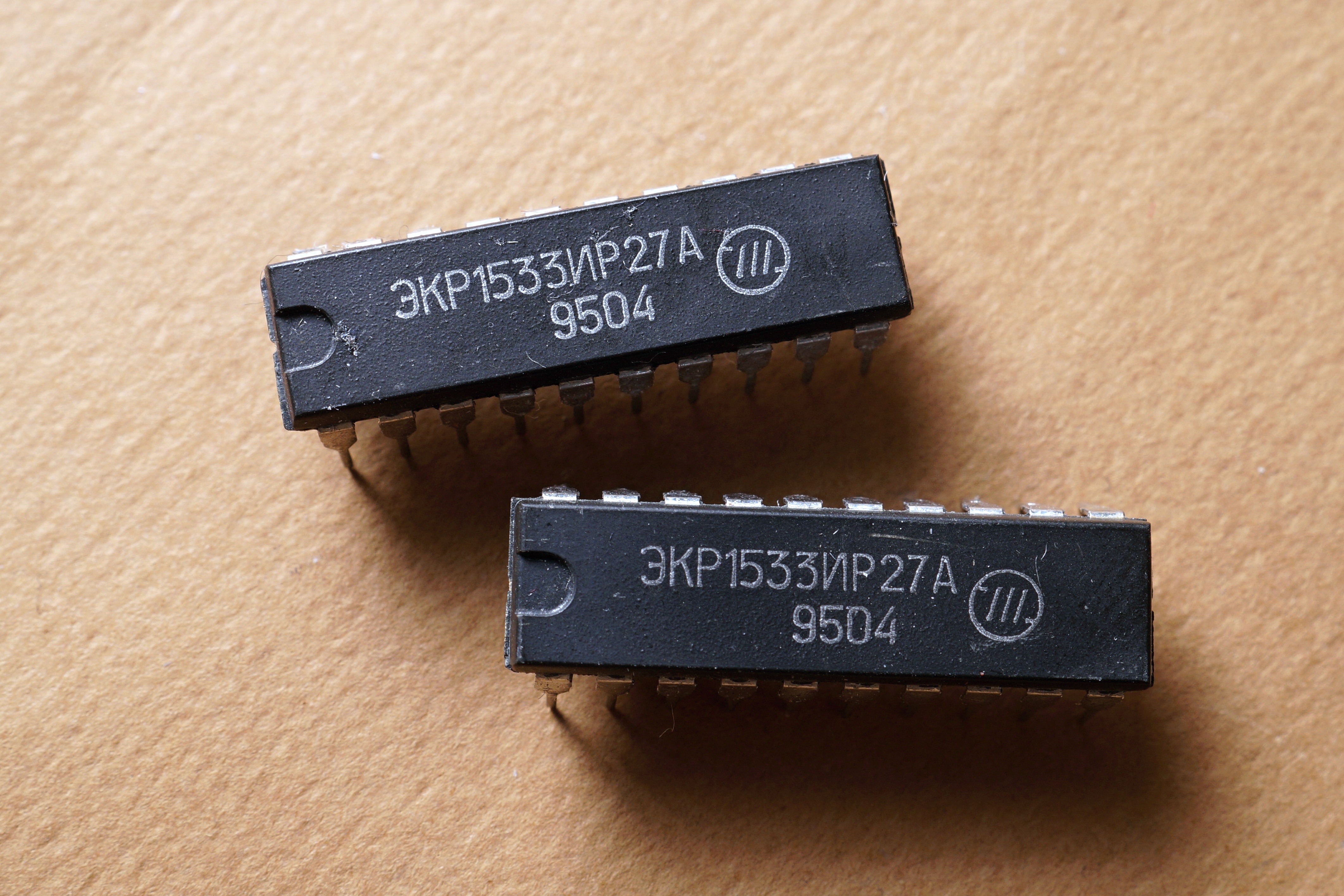

ЭКР1533ИР27 - восьмиразрядный регистр с разрешением записи, в экспортном исполнении (с дюймовым шагом выводов).
А вот чем отличается версия "А" от стандартной - пока точно не ясно. Скорее всего, это вариант с повышенным быстродействием и повышенным же потреблением.
