149ая серия

Токовые ключи для переключения электрических сигналов. Изготовлены на кристалле кремния по планарно-эпитаксиальной технологии с окисной изоляцией элементов. В серии единственная микросхема:

1КТ491А, 1КТ491В

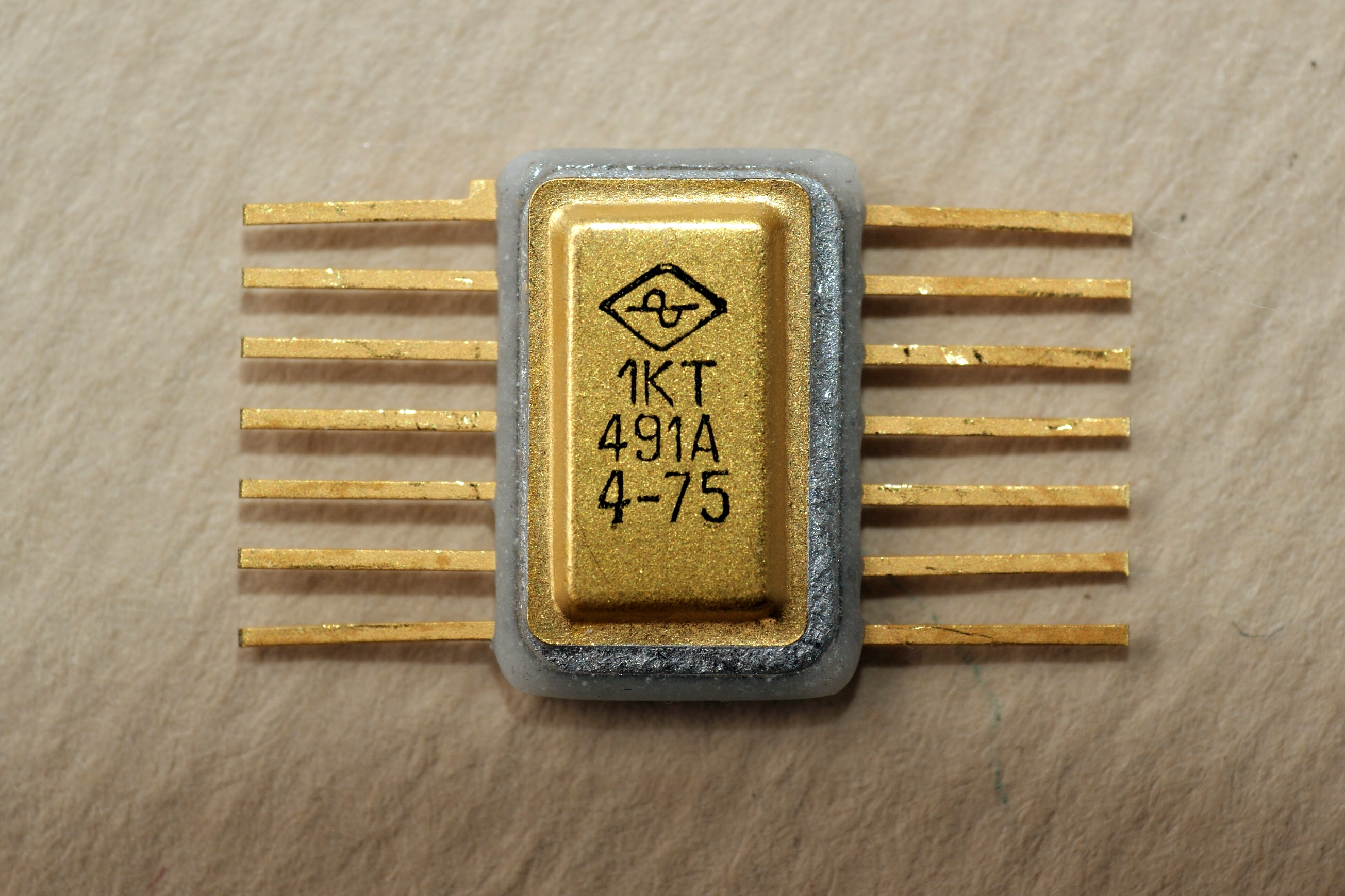

микросхема 1КТ491А

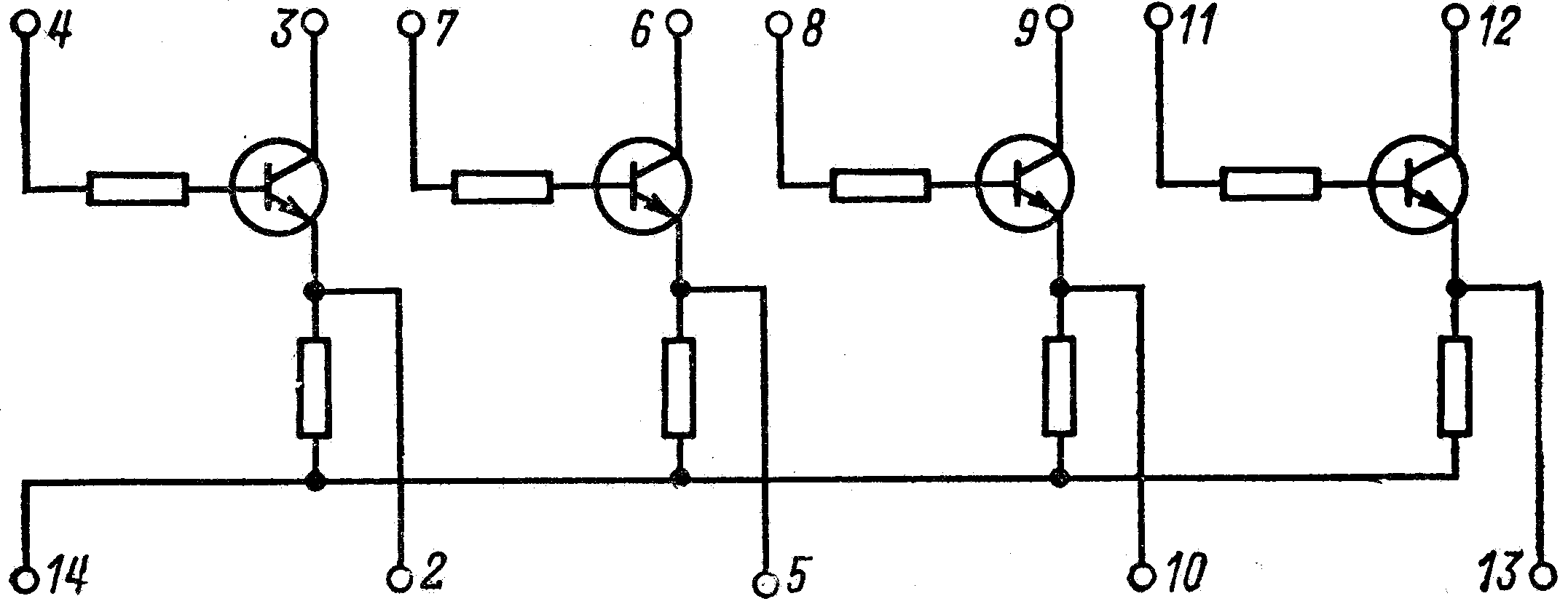

Микросхема представляет собой четырехканальный токовый ключ с коммутируемым током до 200 мА, выполненный по технологии с окисной изоляцией.

Справочный лист на неё и заводские паспорта, версия 1 и версия 2.

Производители - Воронежский завод полупроводниковых приборов (видимо, он и был разработчиком микросхемы) и брянский завод "Кремний".

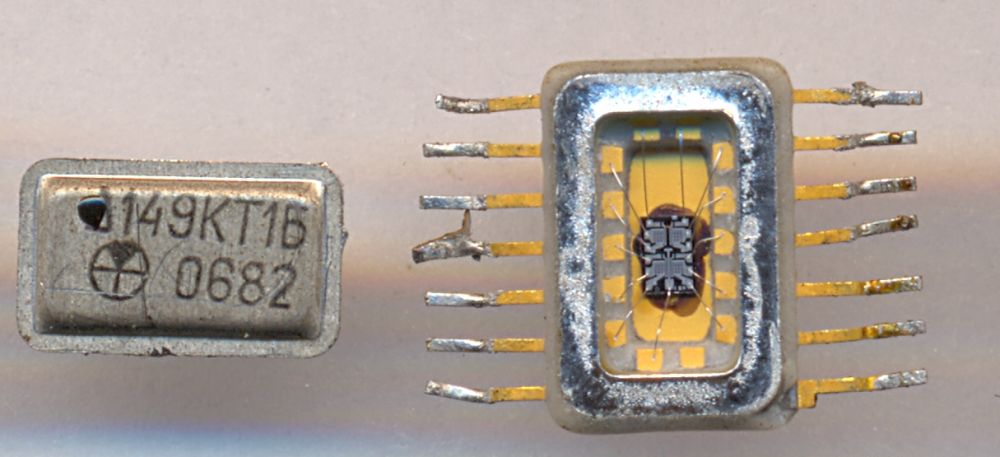

микросхема 149КТ1Б
(фото с форума Отечественная радиотехника XX века)

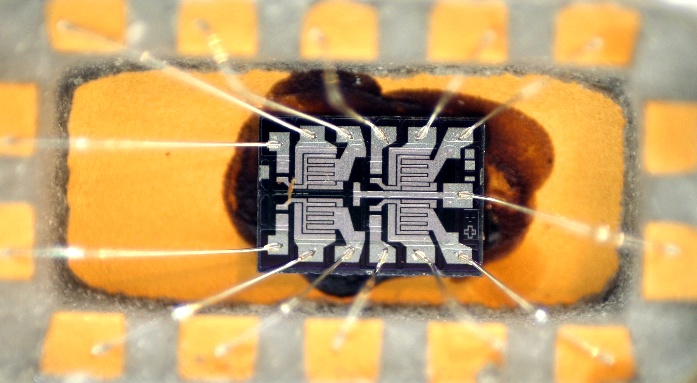

микросхема 149КТ1Б
(фото с форума Радиокартинки)

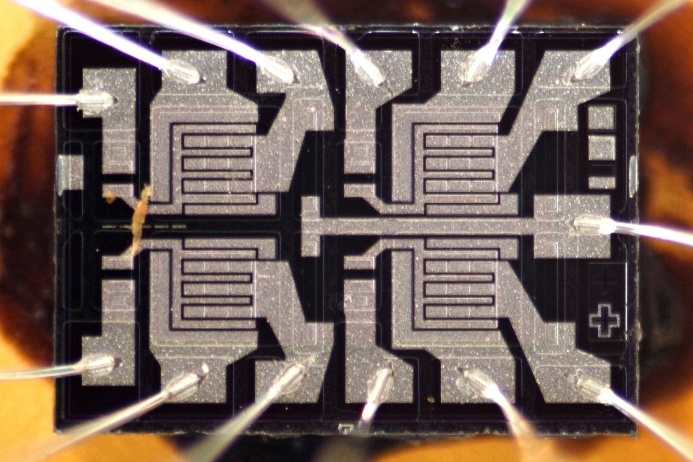

микросхема 149КТ1Б
(фото с форума Радиокартинки)

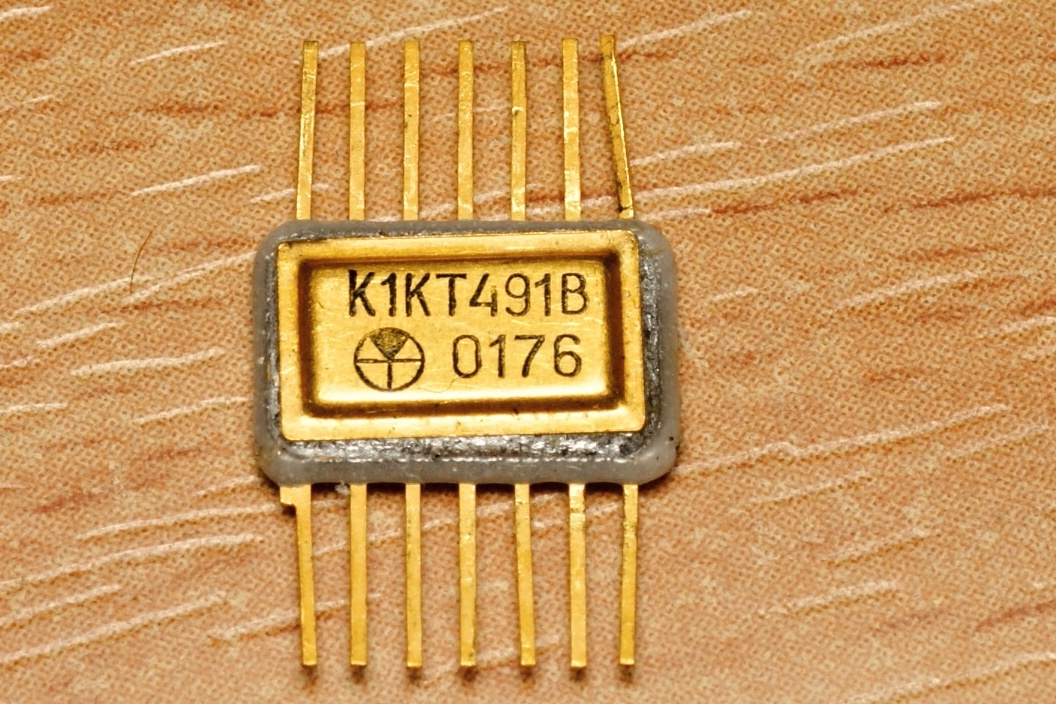

Любопытный ранний образец К1КТ491В 1972 года:

микросхема К1КТ491В
(фото от 1Ж24Б)

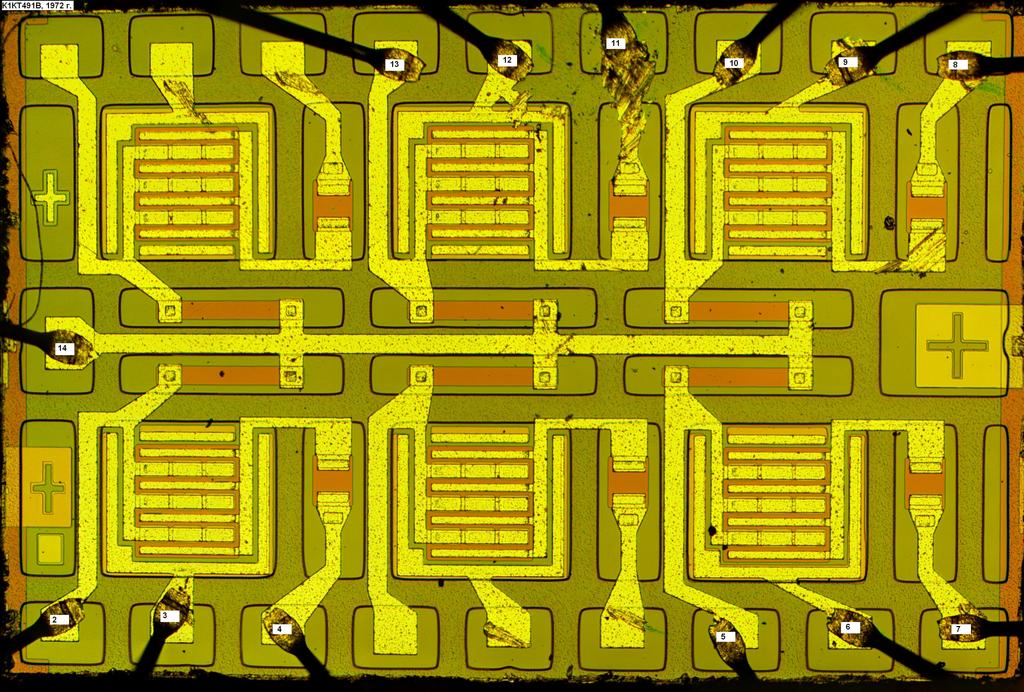

В нем шесть кристаллов, а не четыре, но два из них не задействованы. Возможно, в то время процент брака был велик, и таким резервированием пытались повысить выход годных?

микросхема К1КТ491В

Источники:

1. Analog integrated circuits. Catalog. Volume II. - V/O "Mashpriborintorg", USSR, Moscow.
2. Справочник по интегральным микросхемам. Под общ. ред. Б.В.Тарабрина. М., "Энергия", 1977
3. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н.Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977.
4. Перечень развиваемых серий ИС. Редакция 1978 г.
5. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
6. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.; Под ред. Б.В. Тарабрина. - 2-е изд., перераб. и доп. - М.: Энергия, 1981.
7. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 10-е изд., перераб. и доп. - К.: Технiка, 1984.
8. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
9. Нефедов А. В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 2.— М.: КУбК-а, 1997.
