Серия микросхем для построения источников питания. В основном это массовые линейные стабилизаторы напряжения, но есть и иные приборы.

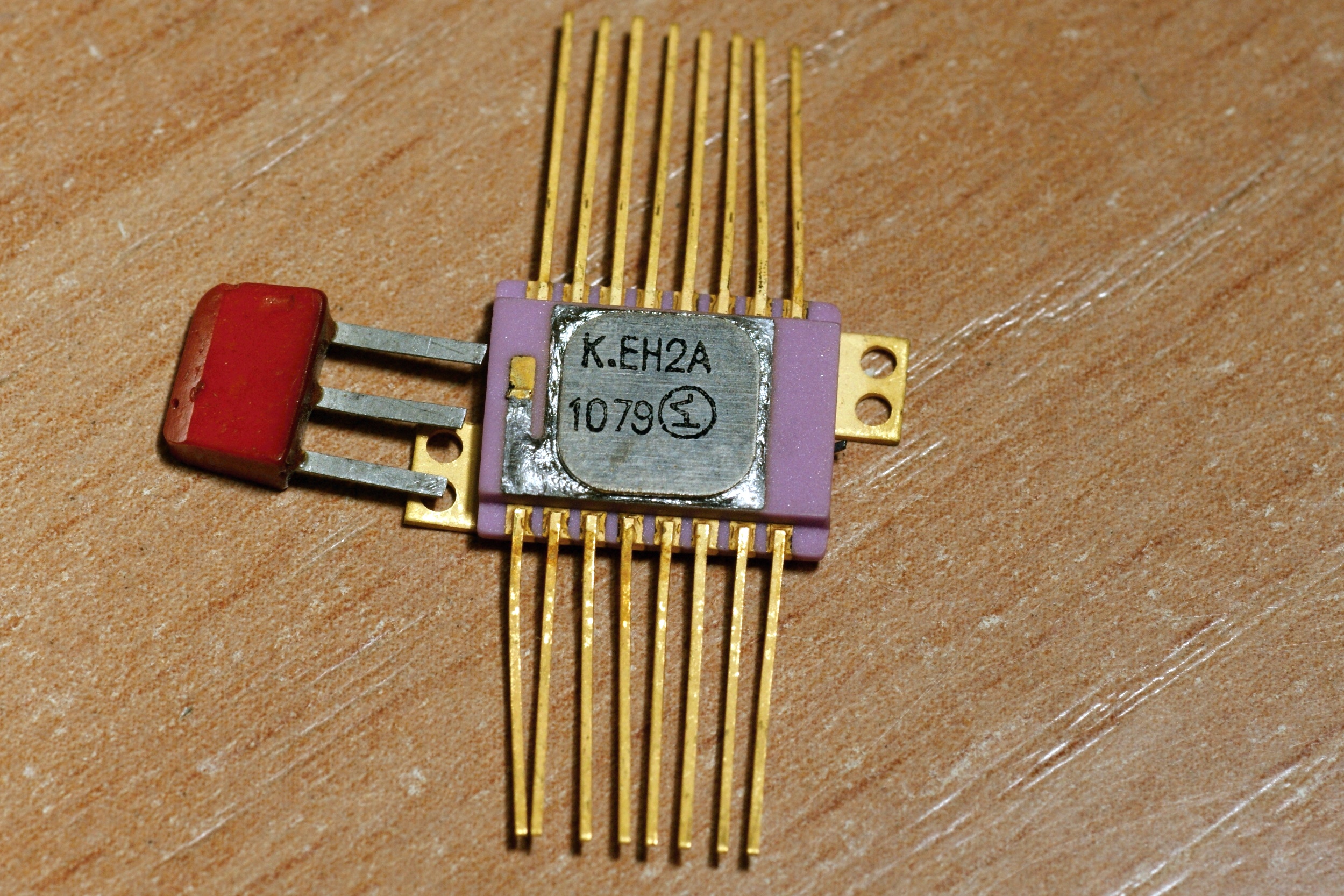

Микросхемы стабилизаторов напряжения с регулируемым выходом и током нагрузки до 150 мА. Имеют защиту от короткого замыкания и перегрузок и схемы дистанционного выключения внешним сигналом. Краткий лист и вырезка из справочника на них.
 |
Входное напряжение (ЕН1/ЕН2) 9...20/20...40 В |
|
Выходное напряжение 3...12/12...30 В |
|
Коэффициент нестабильности по напряжению |
|
Коэффициент нестабильности по току |
Такая разбраковка по параметрам нетипична в отечественной практике. Обычно лучший вариант обозначался буквой "А", здесь же он получается "Б". Также и худший, не "Г", как можно было бы ожидать, а "В".
Производитель - Томилинский завод полупроводниковых приборов, ныне Томилинский электронный завод (НПП "ТЭЗ").
Микросхемы появились примерно в 1974 году и получили очень широкое распространение в отечественной технике, как гражданской, так и военной. Кстати, как и её зарубежный прототип uA723C - та тоже выпускается до сих пор, уже 60 лет!
Надо отметить, что 142ЕН1/2 не являются точной копией зарубежных. Мне не удалось найти принципиальную схему на оригинальную uA723 от Fairchild, но по крайней мере от более поздней uA723 от Texas Instruments схемотехника наших микросхем отличается весьма заметно.
Заводские паспорта на 142ЕН1/2 в версиях начала 80-х и второй половины 80-х годов; на К142ЕН1/2 1979 года и второй половины 80-х годов. Интересно, что в поздних версиях вариантов "В" и "Г" нет. Возможно, отработали технологию, а возможно это результат смены кристалла, см. ниже.

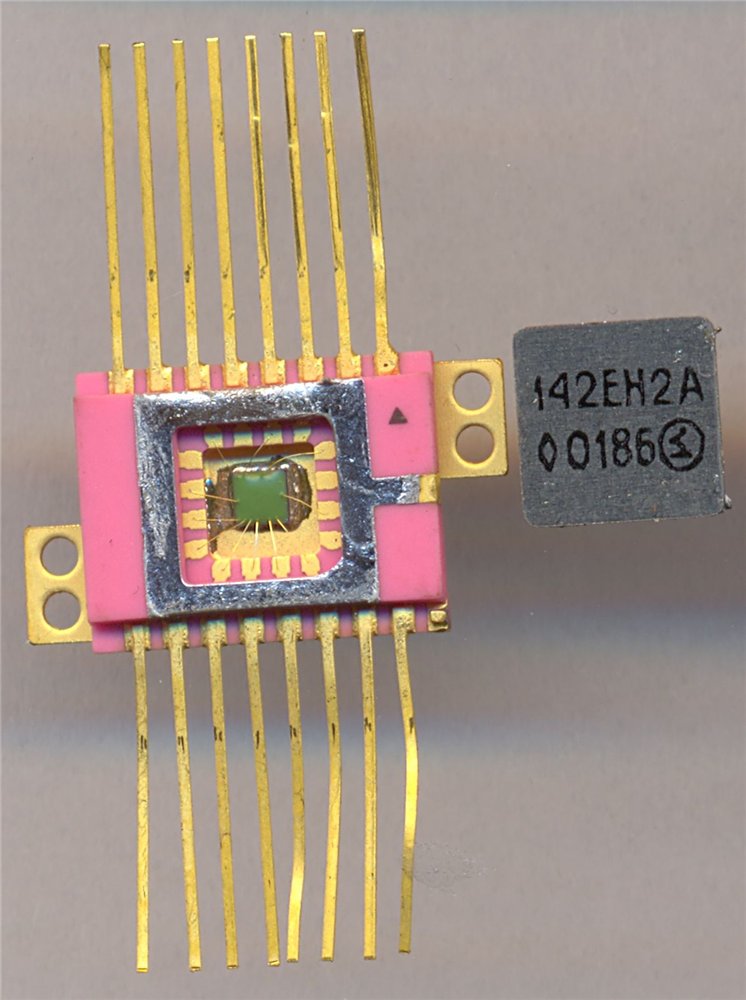

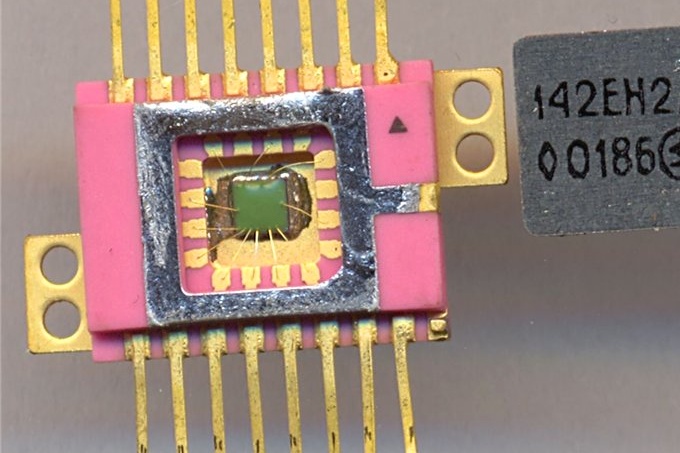

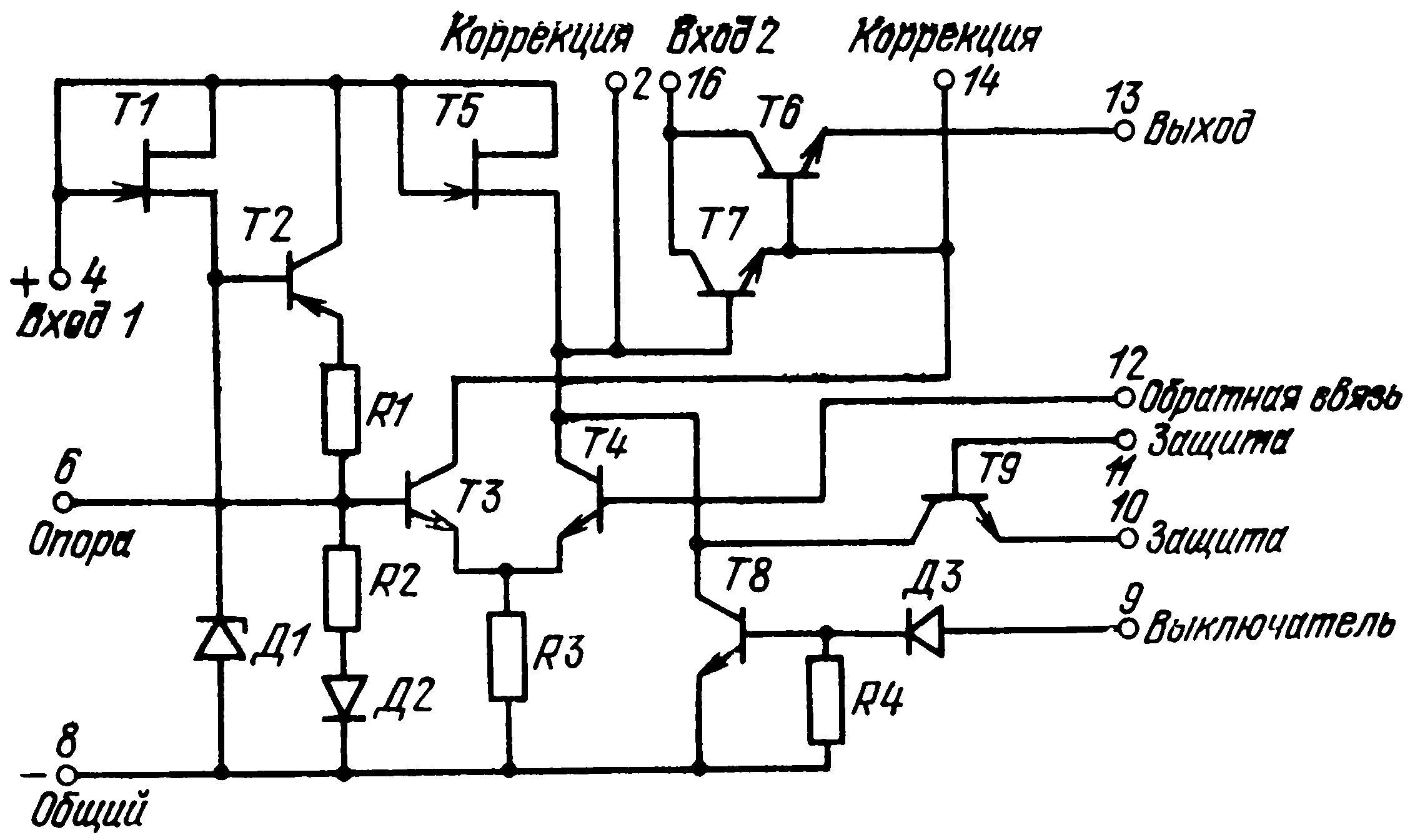

Микросхема выполнена на кристалле размером 1,7х1,7 мм. Схема включает в себя однокаскадный УПТ, составной регулирующий элемент и источник эталонного напряжения, связанный с входом УПТ через эмиттерный повторитель.
Сравнительно малое количество элементов в цепи усиления обратной связи и регулирования (Т4, Т6, Т7), малое выходное сопротивление составного транзистора, развязка дифференциального усилителя от источника опорного напряжения через делитель R1-R2 и эмиттерный повторитель Т2 обеспечивают достаточно высокие стабилизирующие и динамические свойства данного стабилизатора.
Схема содержит дополнительные элементы защиты от электрических перегрузок: по току и КЗ (Т9) и элементы выключения внешним сигналом (Т8, ДЗ, R4). Наличие выводов от отдельных узлов схемы позволяет улучшить отдельные характеристики вследствие подключения внешнего дополнительного источника питания (выводы 4, 8), транзистора большей мощности (выводы 13, 14, 16), фильтра шумов (выводы 2, 6, 8, 12). Отсутствие делителя регулировки выходного напряжения (выводы 8, 12, 13, а также 6, 8, 9) позволяют получить необходимый номинал выходного напряжения с помощью внешнего резистивного делителя или использовать данную схему для стабилизации отрицательной полярности напряжения и других функциональных целей.
Маломощные интегральные транзисторы имеют коэффициент усиления по току 40...60, мощный составной транзистор имеет общий коэффициент усиления по току 1500...4000, предельные частоты всех транзисторов микросхемы примерно одинаковы и составляют не менее 300 МГц.

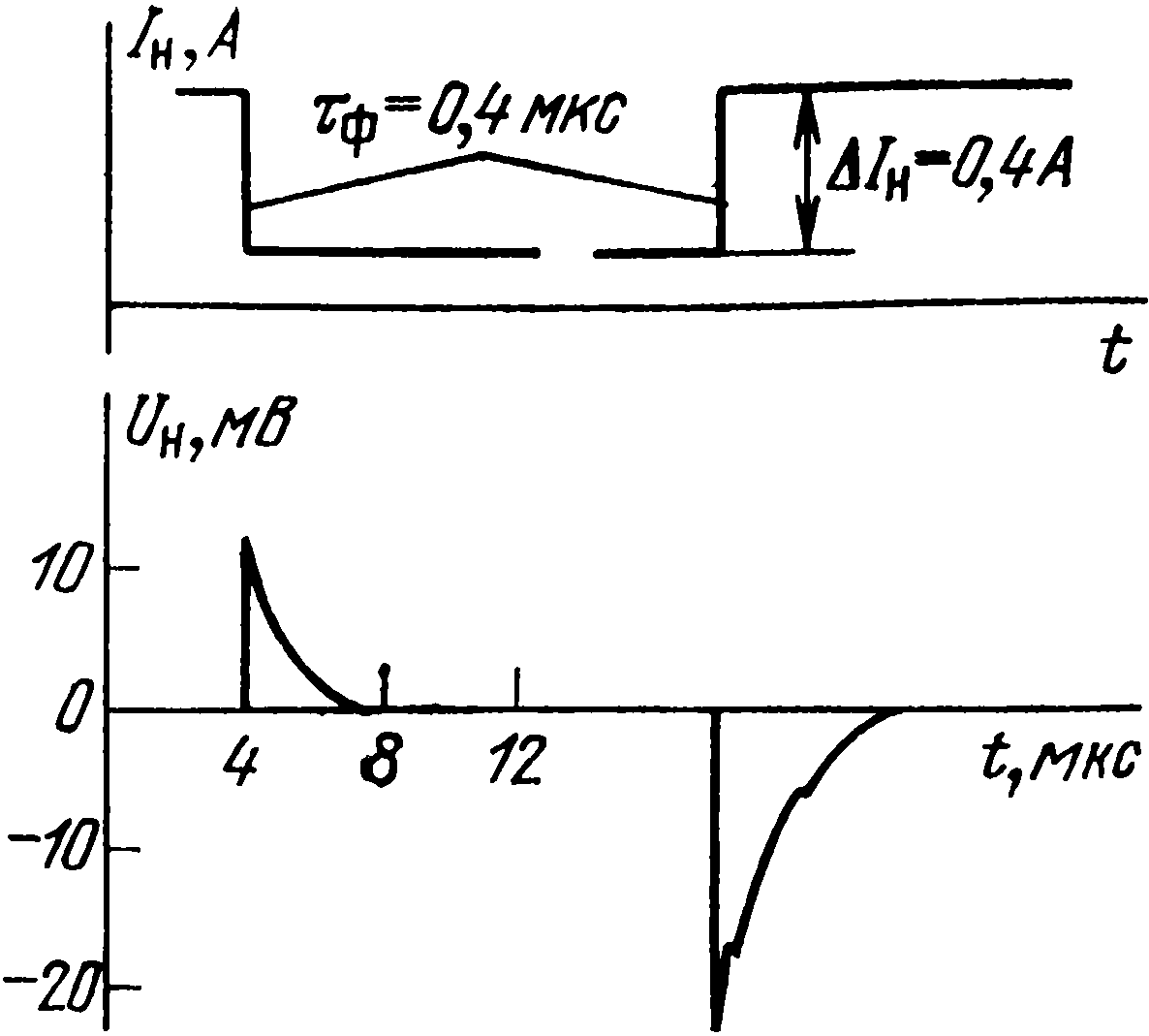

Даже без учета постоянных времени, обусловленных резисторами и паразитными компонентами, электронный тракт стабилизаторов характеризуется четырьмя довольно близкими постоянными времени (2х10-8...2х10-9 с) и коэффициентом усиления разомкнутого контура в пределах 100...200. Поэтому без внешних корректирующих цепей данные стабилизаторы неработоспособны. Рекомендуемая коррекция требует включения двух конденсаторов: параллельно выходу стабилизатора (5 мкФ) и между выводами 2, 12 (5000...50000 пФ). При этом обеспечивается устойчивость стабилизатора во всех условиях и режимах работы, относительно быстрое затухание переходного процесса при сбросе - набросе тока нагрузки.
Отдельную загадку представляет собой кристалл. Точнее, кристаллы - их было два, совершенно разных!

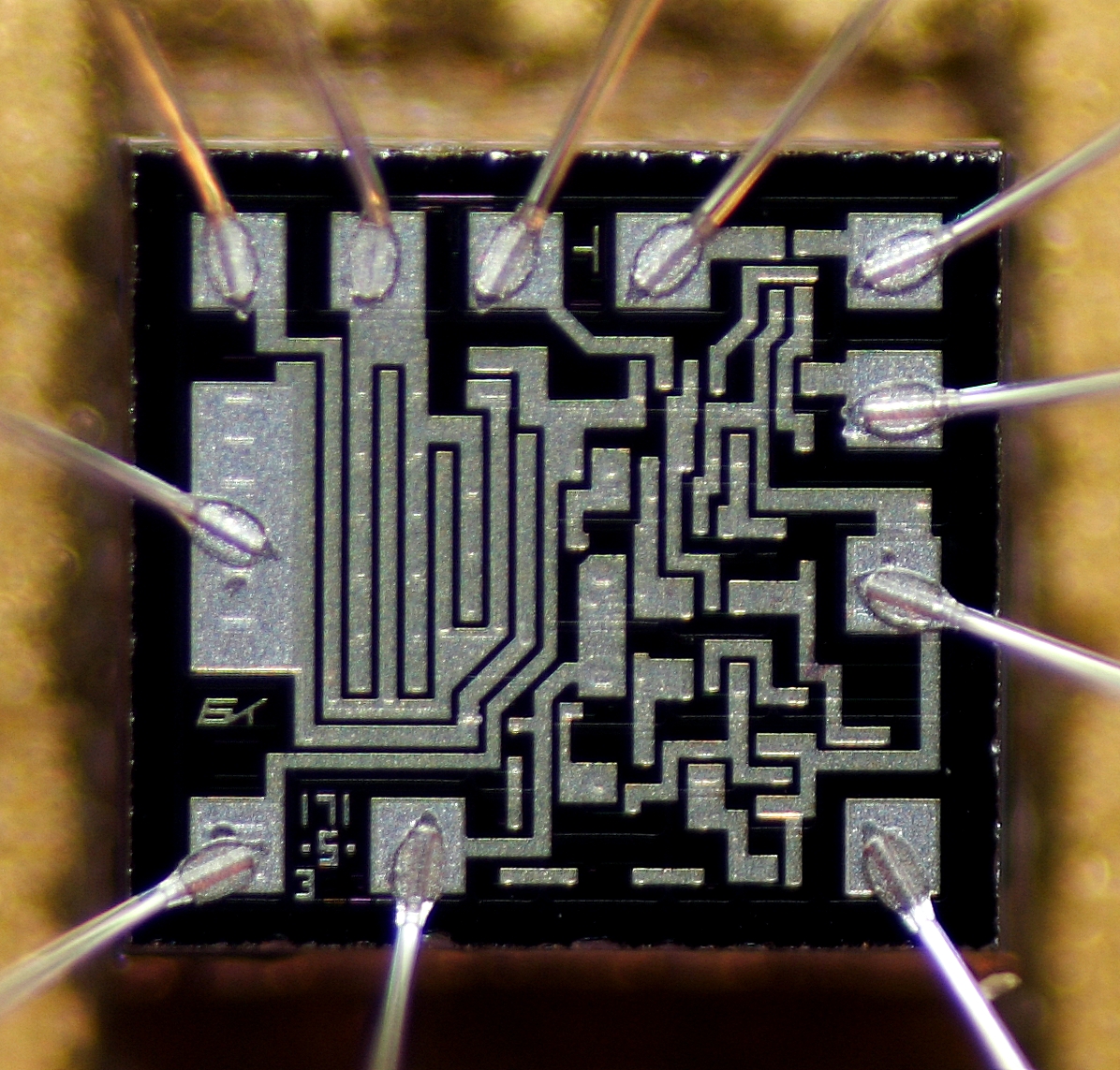

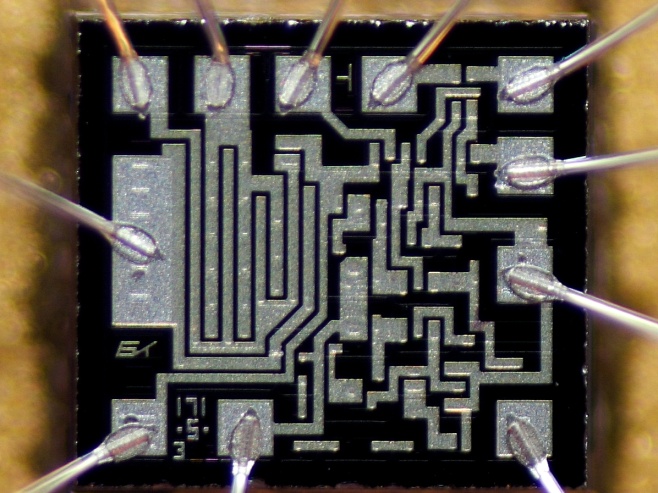

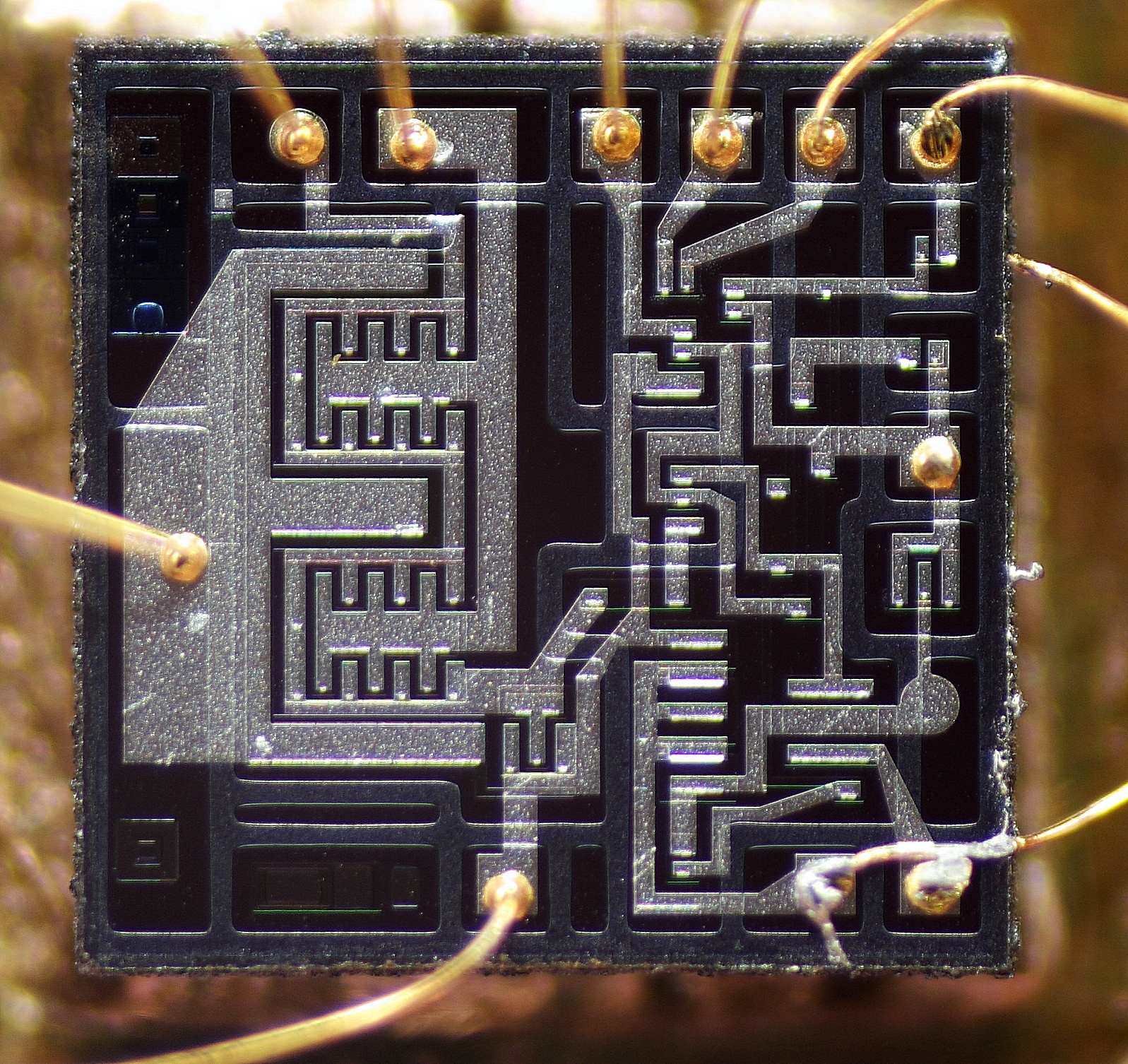

Топология первого варианта, вероятно более раннего, схожа с зарубежным прототипом, но не копирует его:
(фото с форума Радиокартинки)
Предположительно с середины 80-х годов появился второй, совершенно иной по топологии. Возможно это копия Тексасовского кристалла?
(фото с форума Радиокартинки)
(фото с форума Отечественная радиотехника XX века)

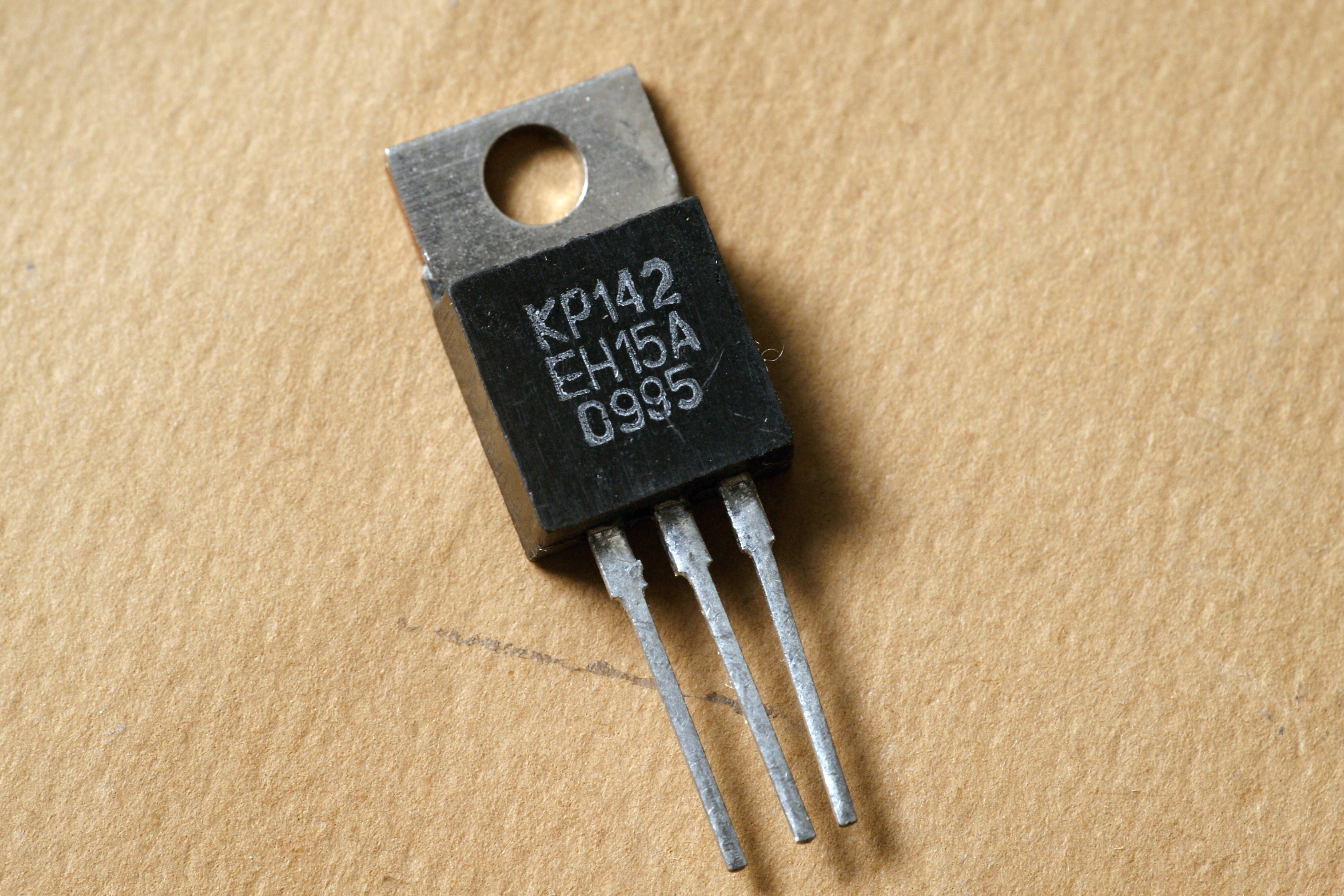

Вообще, микросхема КР142ЕН15А вполне известна. Это двуполярный стабилизатор напряжения на +15 В в корпусе DIP-14; ну вот такая.
А что же тогда это такое? - Загадка!

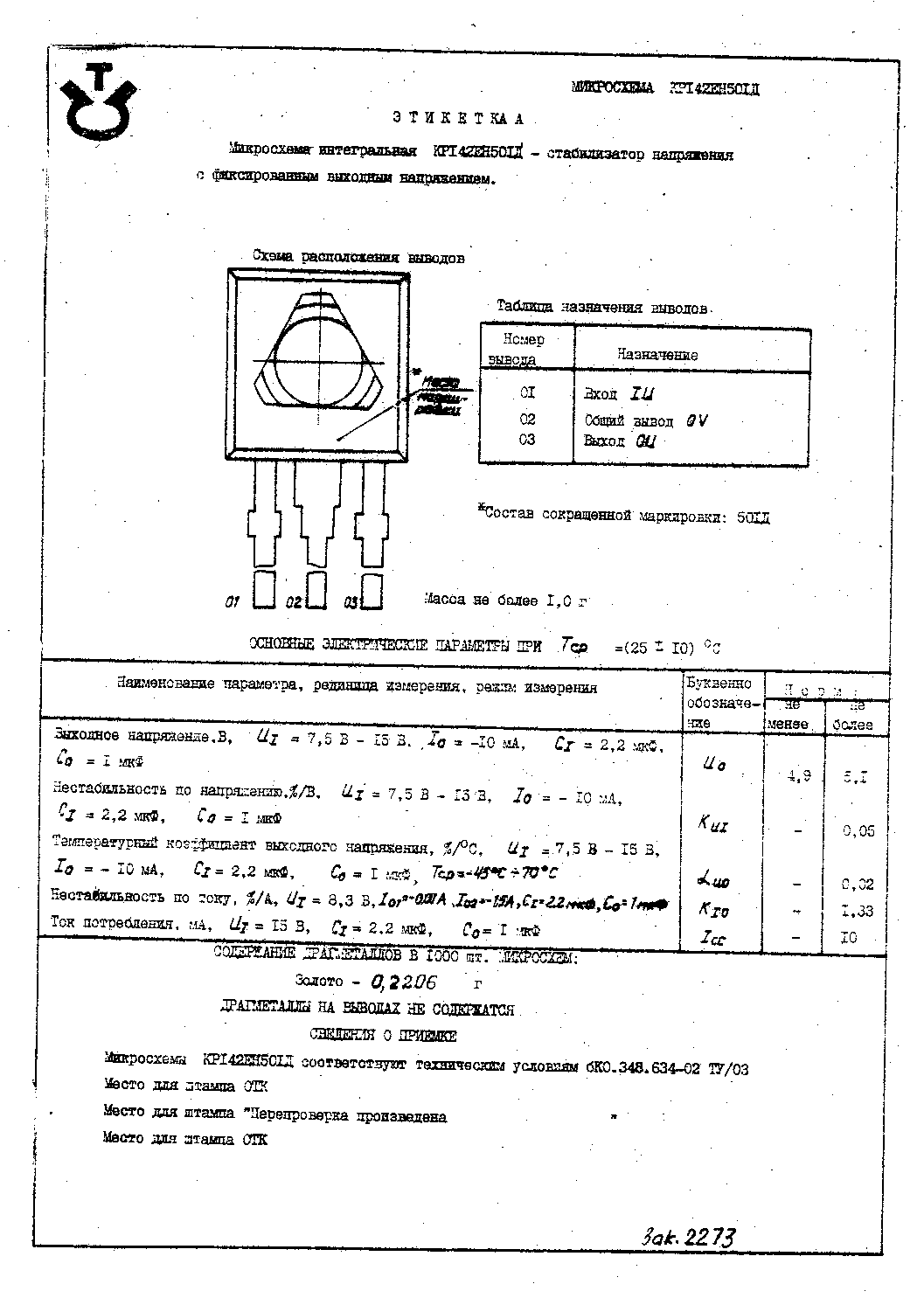

Довольно редкий стабилизатор напряжения на +5В. Данные на него - только из заводской этикетки, которая сильно страдает лаконичностью...
 |
 |
Производитель на микросхеме не маркирован, но вероятнее всего это минский "Транзистор".
| В этой серии выпускались несколько
наборов из четырех диодов,
различно скоммутированных. Именно с
них, а не с более известных 142ЕН1,
началась эта серия.
Появились эти микросхемы примерно в 1972-1973 году. Довольно рано они были сняты с производства, а точнее, как я понимаю, заменены на 542НДхх.

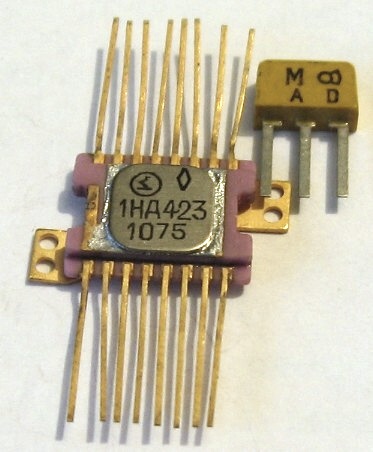

Вот, к примеру, 1НД423 - матрица из с общим анодом. Максимальное напряжение 50 В, максимальный прямой ток 0,5 А. Справочный листок на нее. Производитель - Томилинский ЗПП, ныне НПП "ТЭЗ". |
 |
Источники:
1. Каталог интегральных микросхем. Часть II (аналоговые).- Центральное
бюро применения. 1973-1974.
2. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н.Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977.
3. Полупроводниковые интегральные
микросхемы электропитания аппаратуры.
Полянин К.П. - ЭтвА, 1978, вып. 10.
4. Коррекция динамических характеристик
микроэлектронных стабилизаторов серии 142.
Букреев С.С., Скрипников В.П. - ЭтвА, 1978, вып. 10.
5. Гурлев Д. С. Справочник по электронным приборам: 6-е изд., перераб. и доп. - К.: Технiка,
1979.
6. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский,
Н.А. Барканов и др.; Под ред. Б.В. Тарабрина. - 2-е изд., перераб. и доп. - М.: Энергия, 1981
7. Аналоговые интегральные микросхемы:
Справочник/Б.П. Кудряшов, Ю.В. Назаров, Б.В.
Тарабрин, В.А. Ушибышев. - М.: Радио и связь, 1981
(Массовая радиобиблиотека; Вып. 1033).
8. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам.
Под общ. ред. Н.Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977.
9. Микросхемы для бытовой радиоаппаратуры:
Справочник / И.В. Новаченко, В.М. Петухов, И.П.
Блудов, А.В. Юровский. - М.: КУбК-а, 1996.
10. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения,
назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторскою бюро "Дейтон", 1998.
11. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 1. - М.:Радиософт, 2001
