136ая серия

Одна из ранних серий стандартной ТТЛ-логики, вариант с уменьшенным потреблением, аналог 54Lxx серии.

Её разработка велась в конце 60-х годов для военной техники. Первая очередь состояла из восьми типов.

По схемотехнике она совпадает с 134 серией, отличие в том, что контакты питания у неё выведены стандартно для массовой ТТЛ логики. Но 136 серия быстро была признана устаревшей, развитие её в середине 70-х годов прекратилось. Хотя выпуск в мелких партиях продолжается и до сих пор!

1ЛБ366

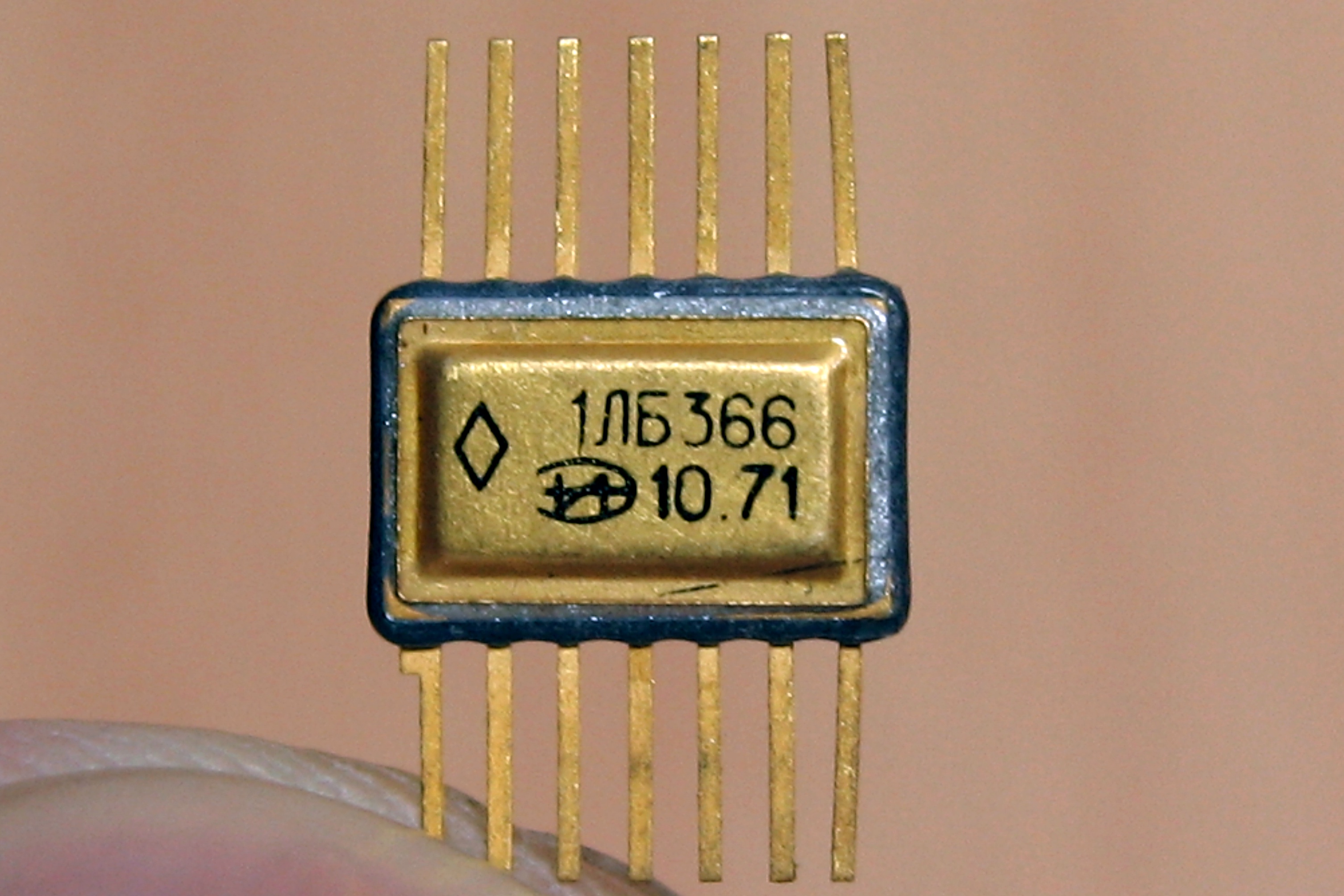

микросхема 1ЛБ366

С этой микросхемой история та же, что и с 1ЛБ367. Это отбраковка от 1ЛБ361 - два логических элемента 4И-НЕ с пониженной нагрузочной способностью (5 против 10). Упоминается она в единственном каталоге версии 1971-72 года, и со следующего года почему-то меняется на точно такую же 1ЛБ369.

Производитель - завод "Микрон" (Зеленоград).

К1ЛБ363

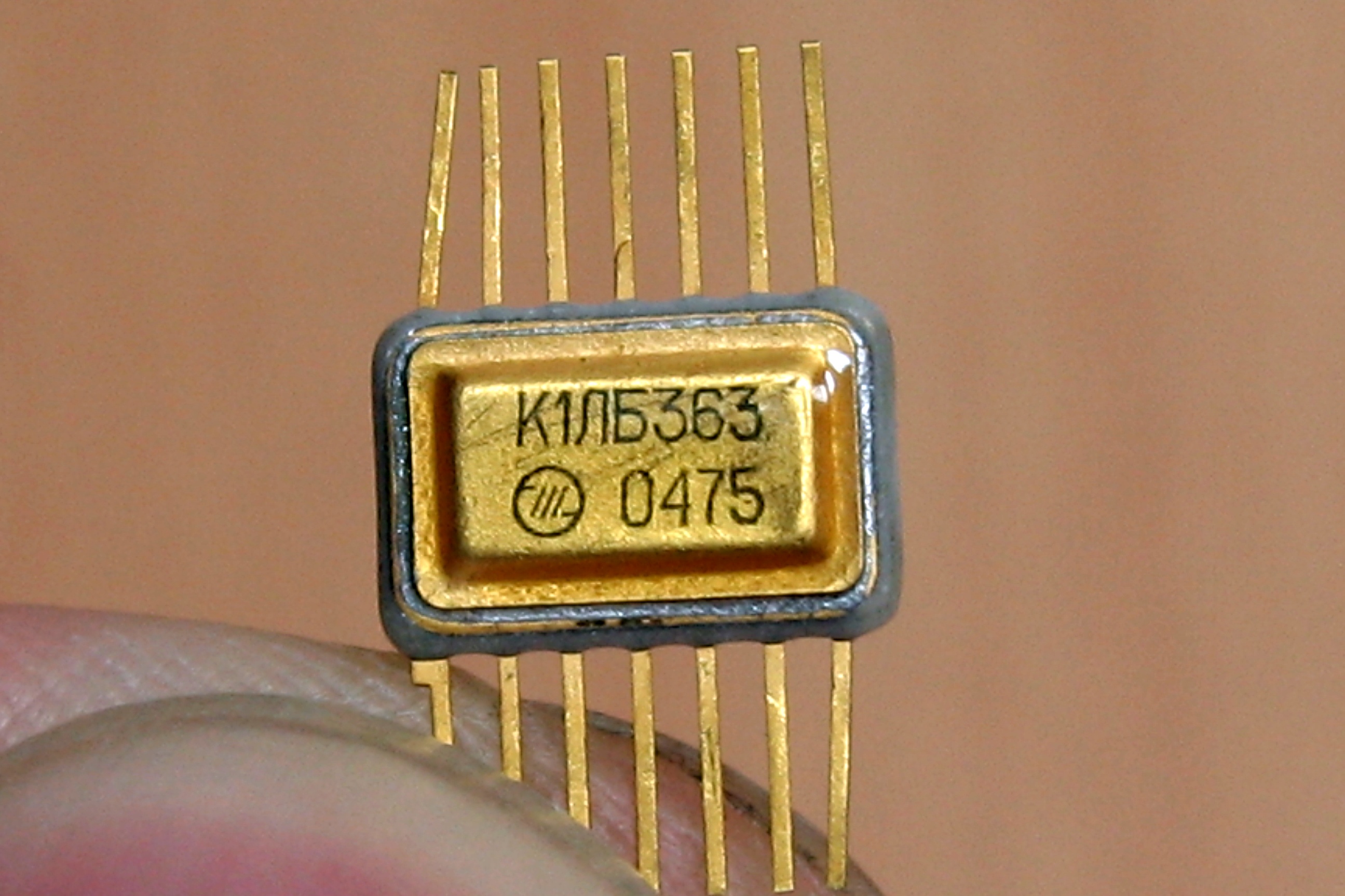

микросхема К1ЛБ363

Вполне обычная схема, четыре логических элемента 2И-НЕ. Аналог 54L00; примерно с 1978 года она выпускается с названием К136ЛА3.

Производитель - завод "Интеграл" (г.Минск, Белоруссия).

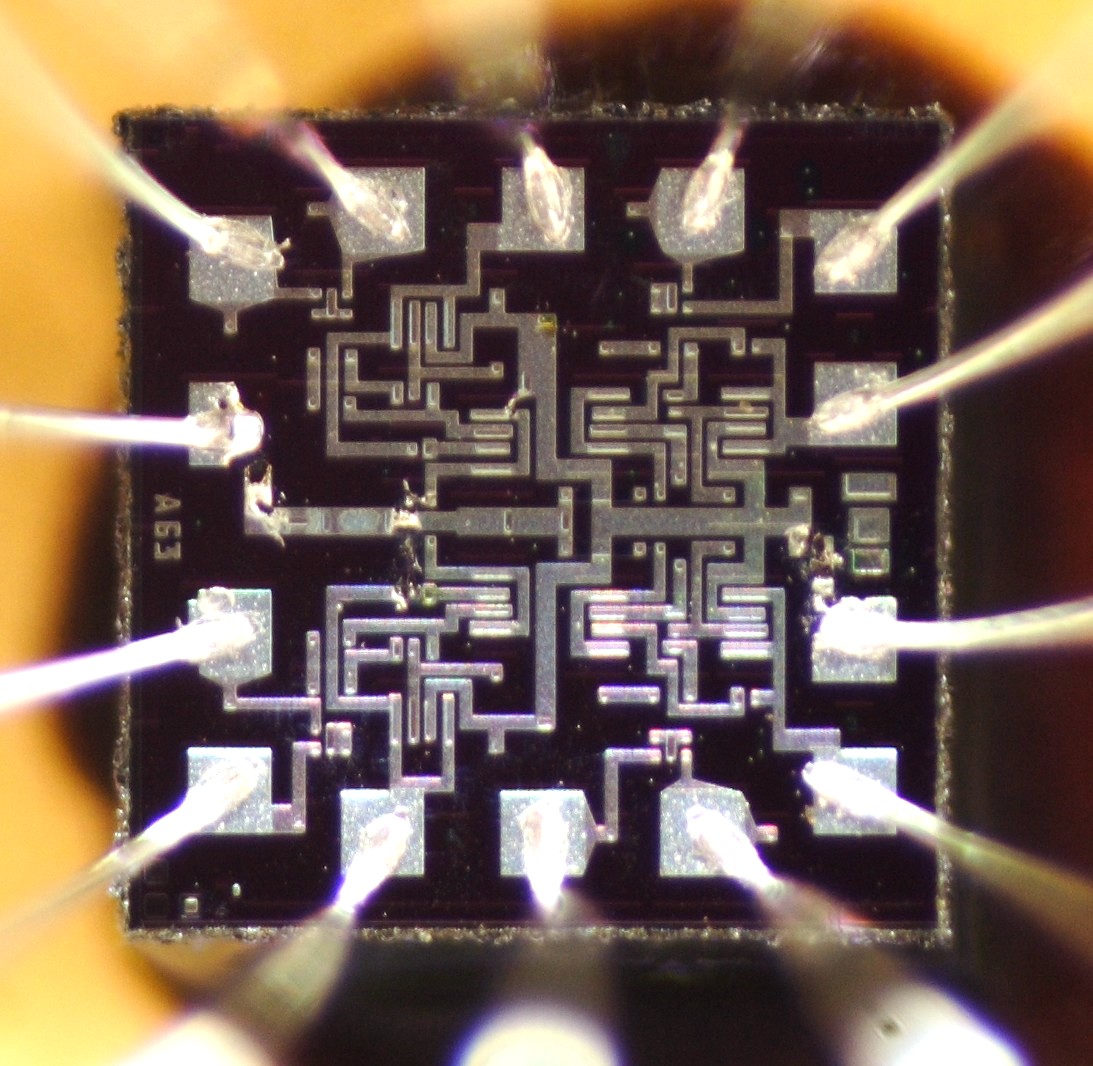

микросхема 1ЛБ363


(фото с форума Радиокартинки)

1ЛБ367

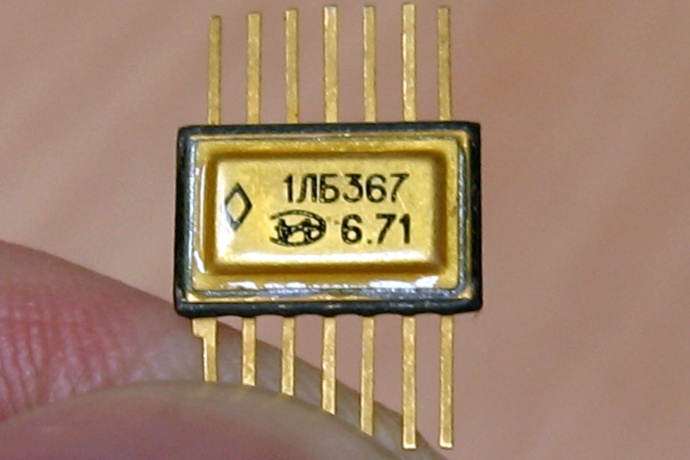

микросхема 1ЛБ367

А вот это крайне интересный образец. Технически-то всё просто, логический элемент 8И-НЕ; отбраковка от 1ЛБ362 с пониженной нагрузочной способностью (5 против 10).

Но в литературе она приводится в одном-единственном каталоге версии 1971-72 года. А уже в следующем году 1ЛБ367 исчезает, зато появляется 1ЛБ3610, в точности совпадающая с той! Смысл этакого кульбита от меня ускользает.

Производитель - завод "Микрон" (Зеленоград).

Источники:

1. Каталог интегральных микросхем. Часть 1 (цифровые). Дополнение 1. Центральное бюро применения. 1971-1972.
2. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное бюро применения. 1972-1973.
3. Интегральные логические схемы в цифровых системах, ч.1, Интегральные микросхемы. И.П. Барбаш, А.А. Ларин, Г.Н. Тимонькин. Министерство Обороны, 1973.
4. Справочник по интегральным микросхемам. Под общ. ред. Б. В. Тарабрина. М., "Энергия", 1977
5. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977.
