"старая" 128ая серия

Неизвестная серия. По крайней мере мне не удалось найти какие-либо упоминания о ней. Она не имеет никакого отношения к привычной, "поздней" 128 серии.

Единственная зацепка - известно, что топологии 1УС221 и 1УС281 идентичны за исключением разварки пары площадок, а  1УС222 и 1УС282 совпадают полностью, в том числе и по параметрам.

При этом образцы 128ой серии известны лишь за 1969 год, 122ой - начиная с 1970-го. Можно предположить, что в 1970 году у серии поменяли номер на более ранний, почему-то до того не задействованный.

Производитель - московское КБ полупроводникового машиностроения (в дальнейшем НИИ Дельта).

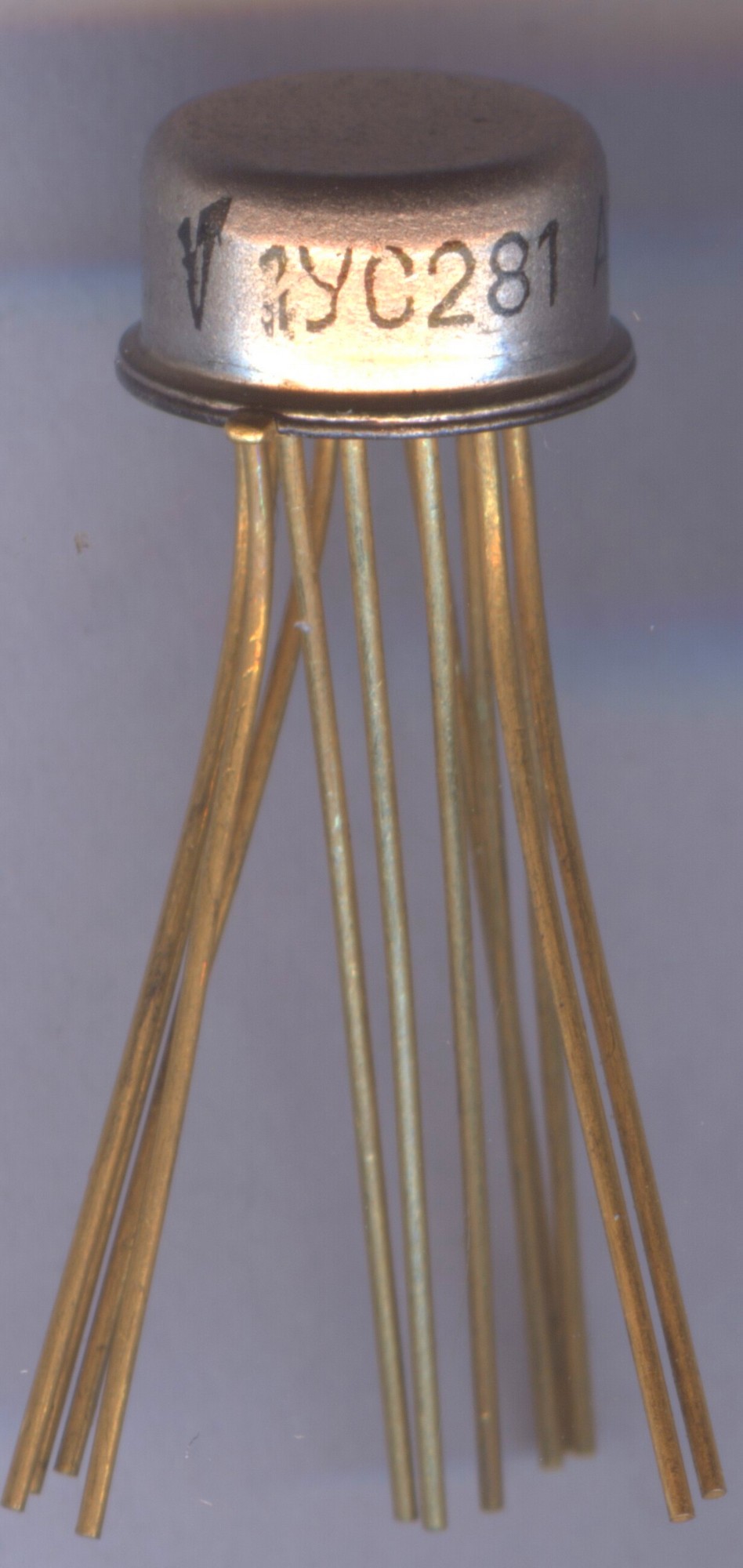

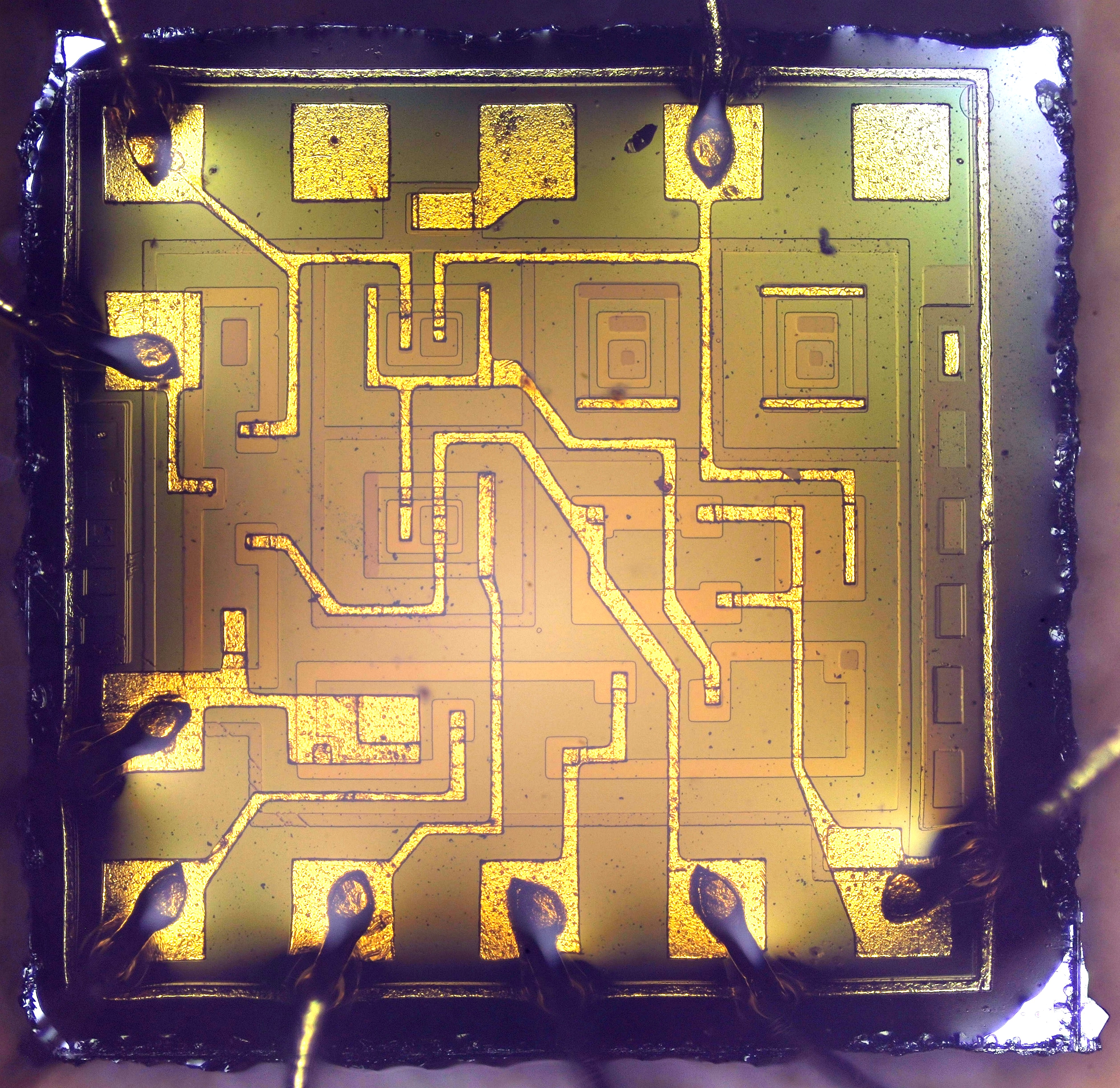

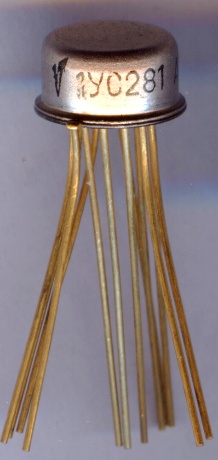

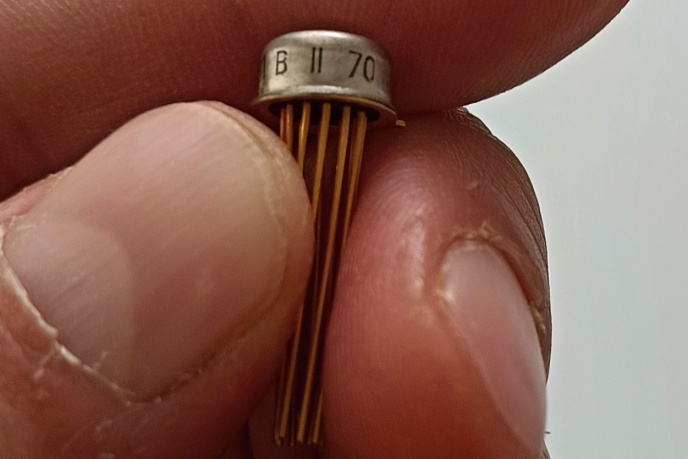

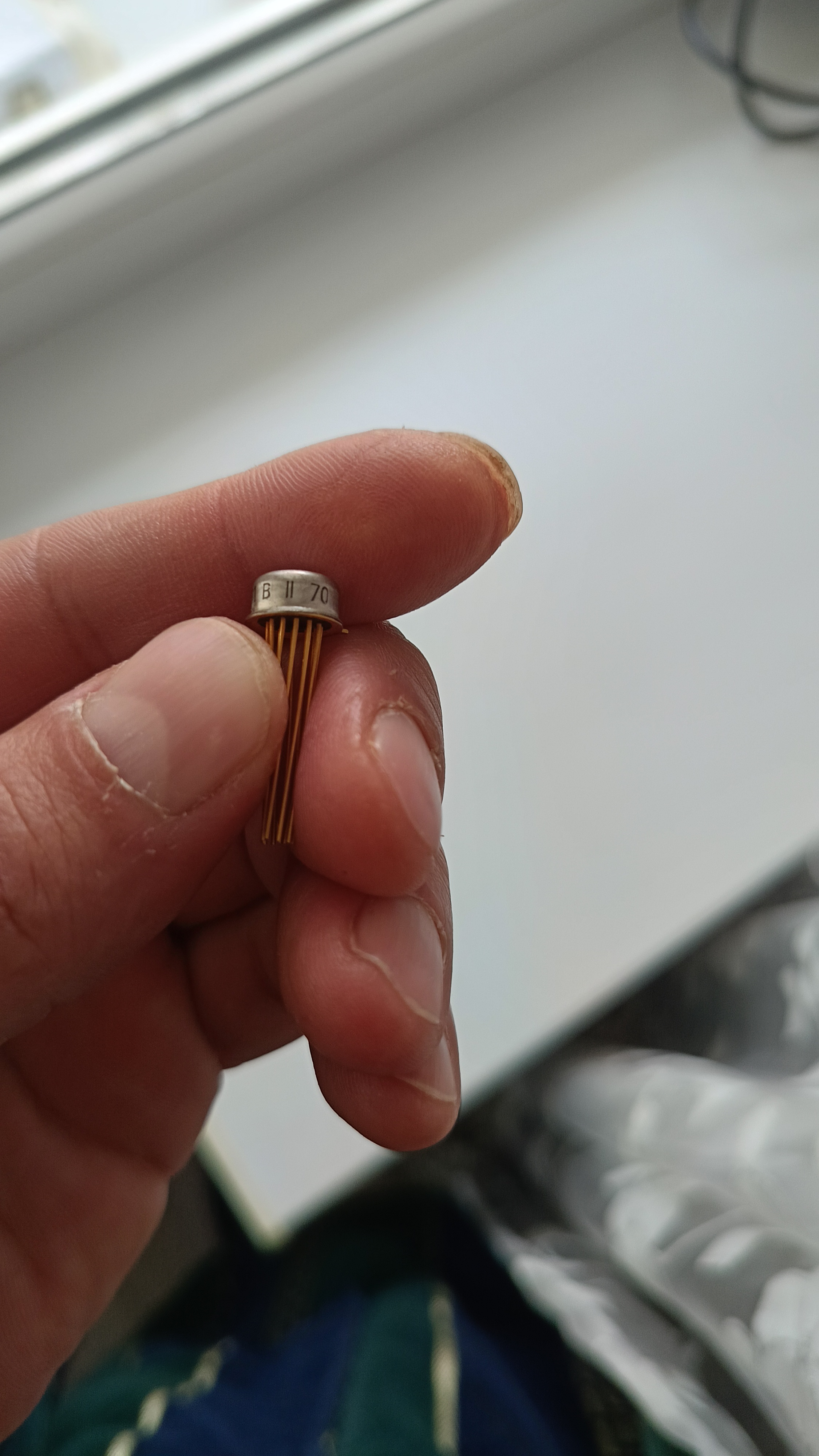

1УС281


(фото с форума Радиокартинки)

(фото с форума Радиокартинки)

Как я уже упомянул, это почти полный аналог 1УС221.

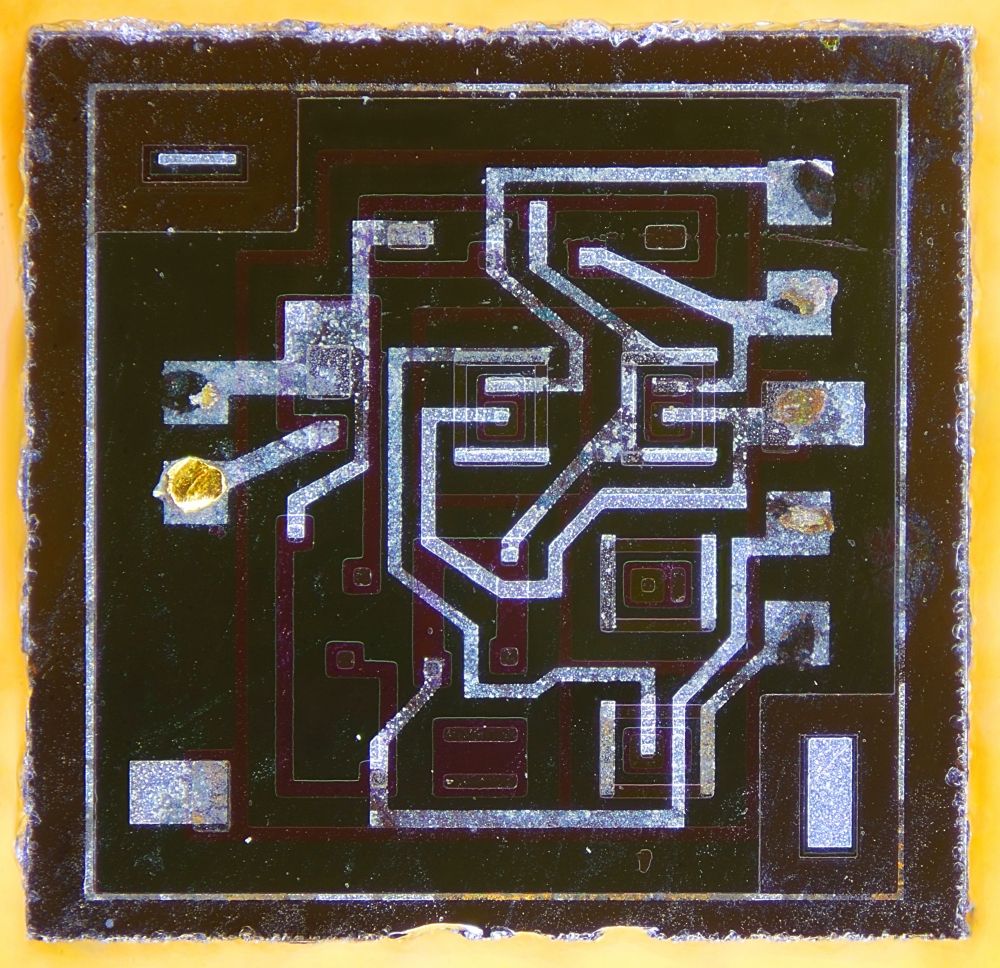

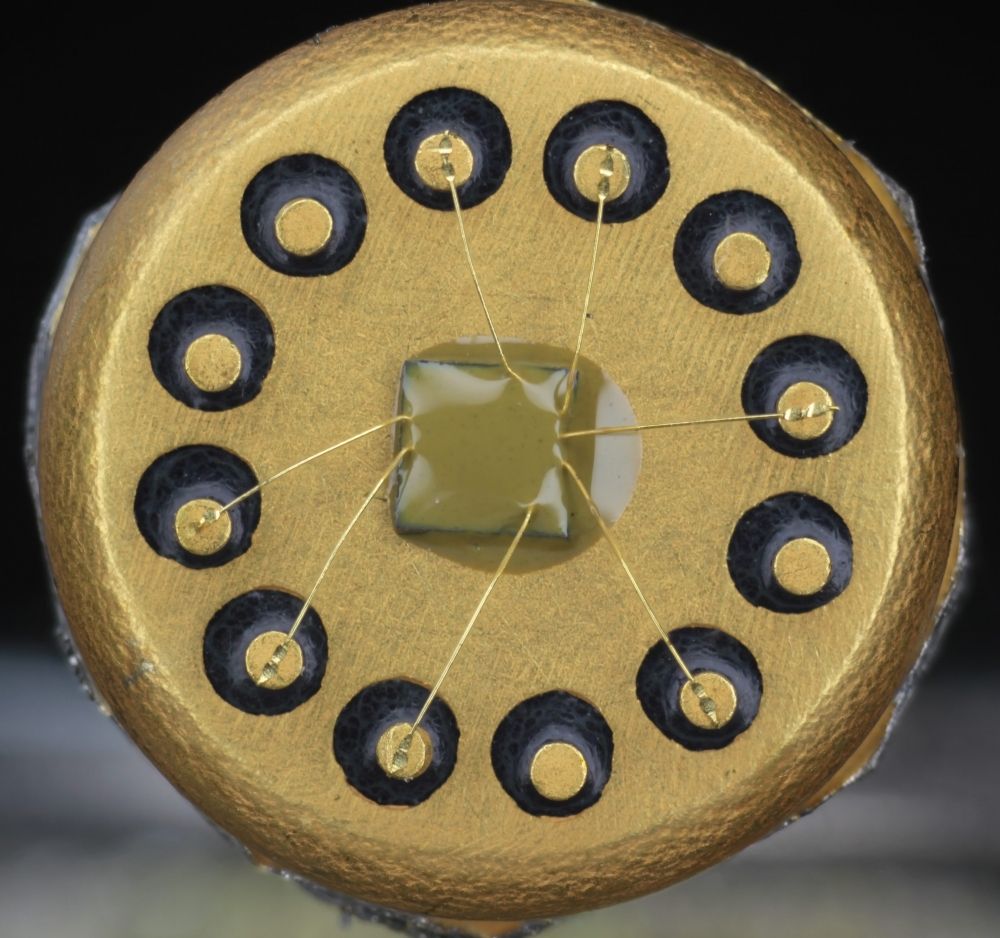

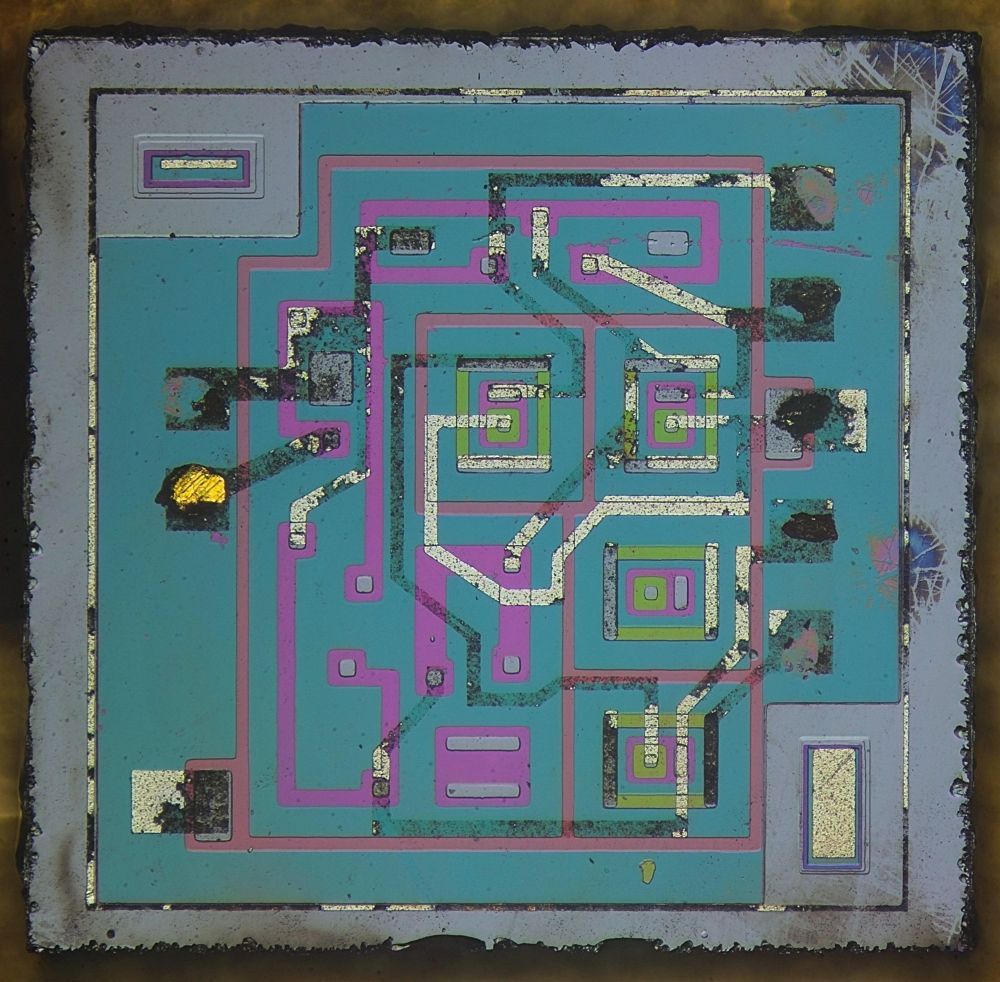

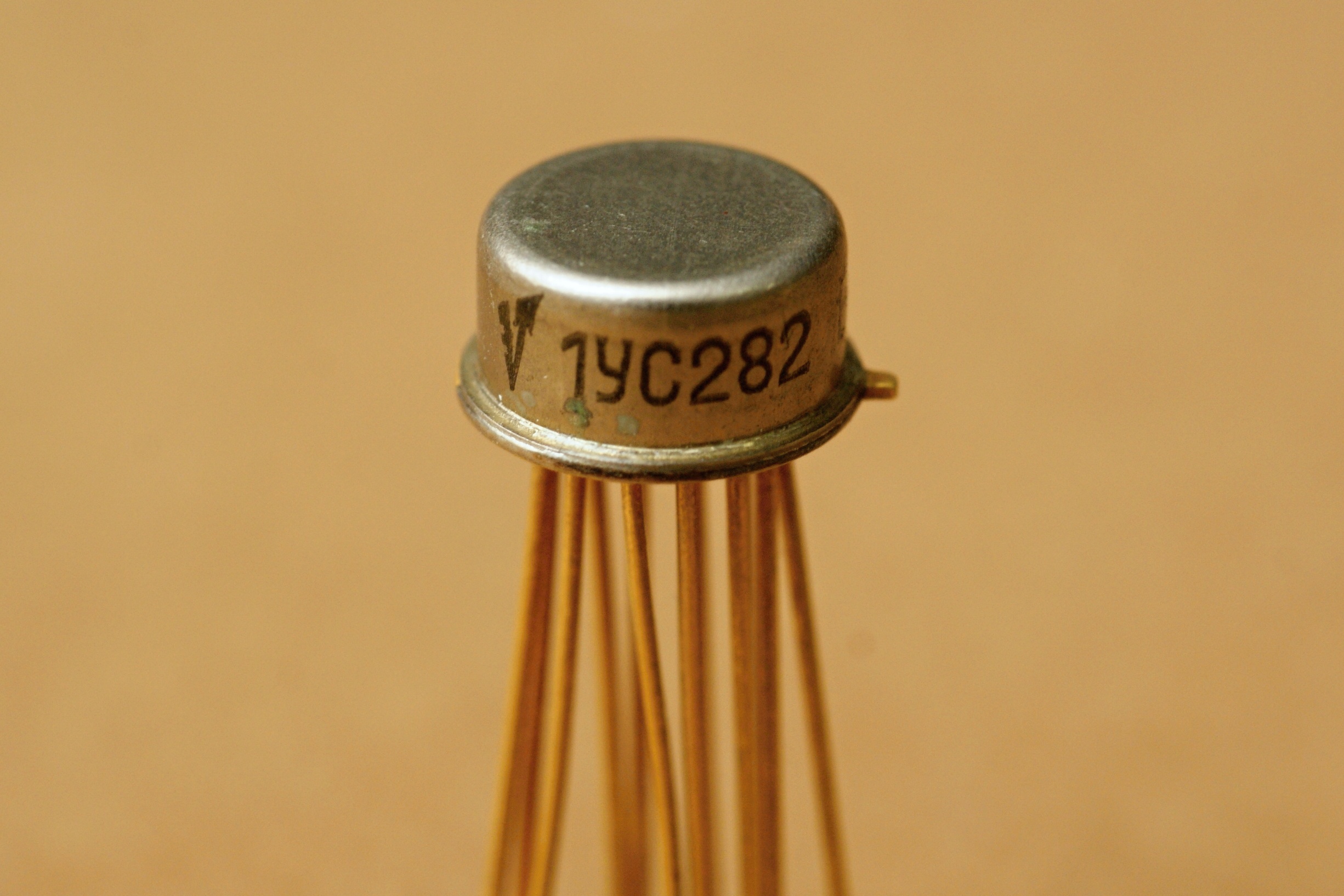

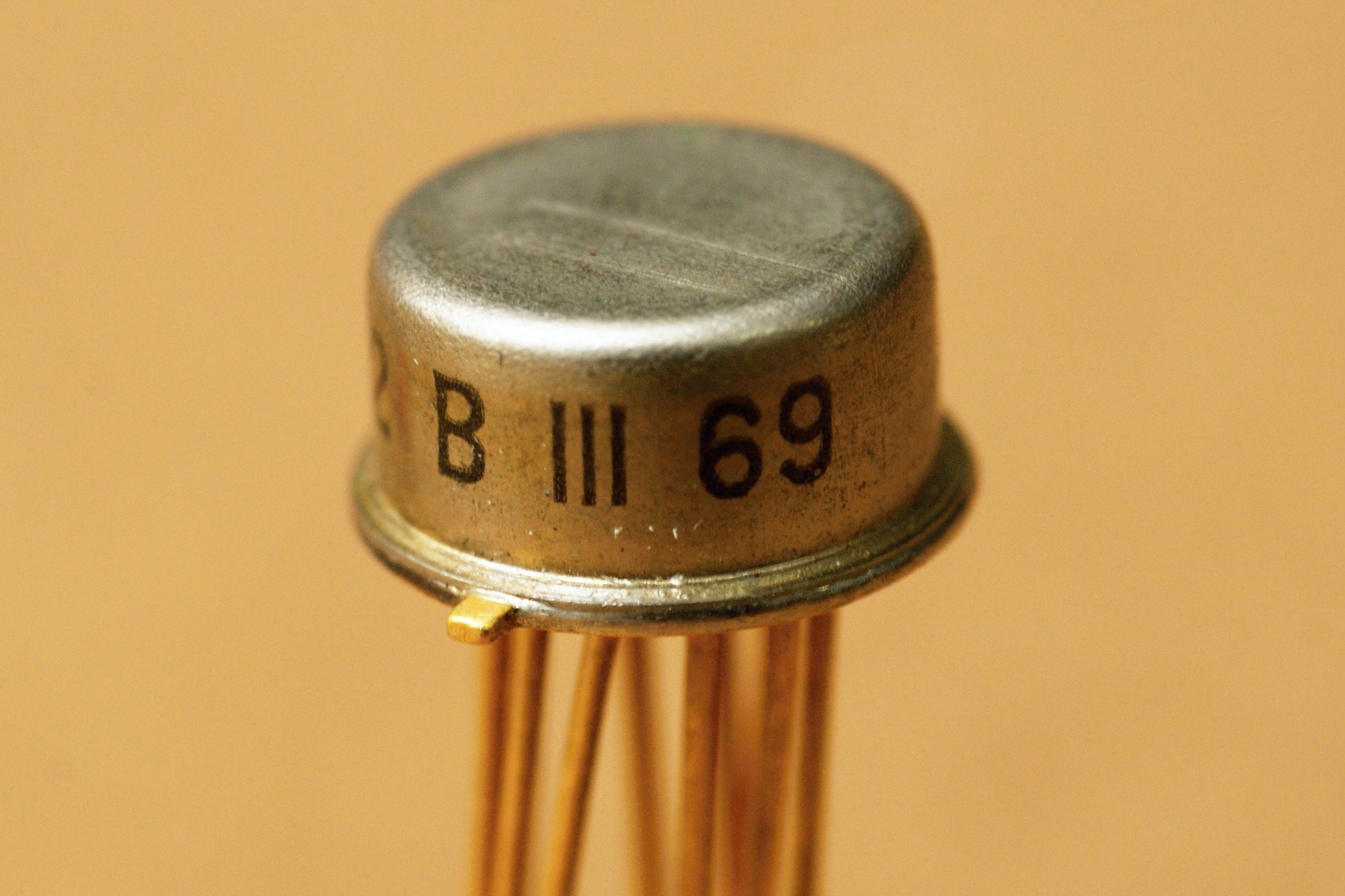

1УС282В

Нашёлся краткий заводской паспорт от неё, согласно ему она полностью совпадает - и по цоколёвке, и по параметрам - с 1УС222.


(фото с форума Радиокартинки)


(фото с форума Радиокартинки)

(фото с форума Радиокартинки)

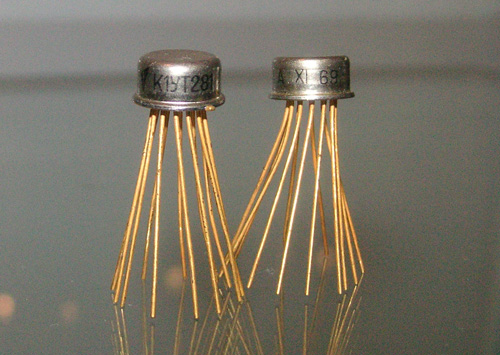

К1УТ281


(фото Александра aka baryga)

И на эту микросхему никаких сведений нет... Аналог К1УТ221 ?
