127ая серия

Серия состоит из пары вспомогательных микросхем, выполненных по p-МОП технологии, для "обслуживания" 145ой серии в калькуляторах.

Разработку микросхем серии в начале 70-х годов проводил Киевский НИИ Микроприборов.

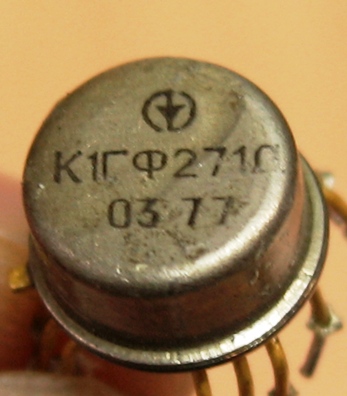

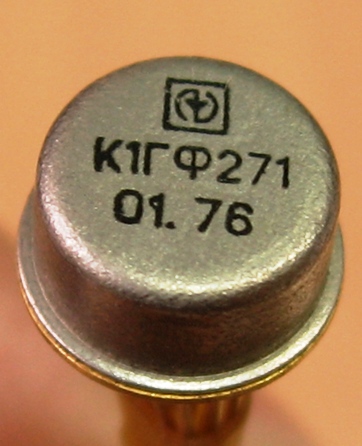

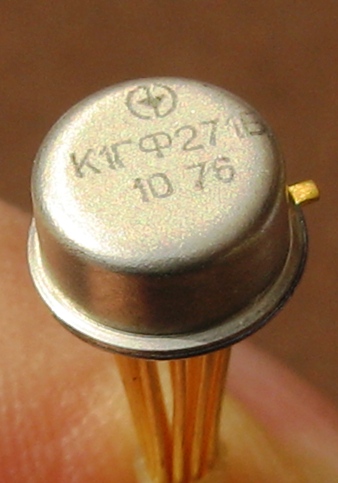

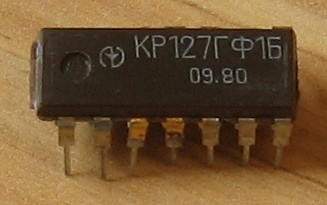

К1ГФ271(Д), КР127ГФ1А, КР127ГФ1Б, КР127ГФ1Г

Назначение - генератор тактовых импульсов. Содержит 34 интегральных элемента.

Применялась в калькуляторах (в ЭКВМ "Искра-124"), совместно с микросхемами 145ой серии.

Производитель - "Квазар" (Киев).

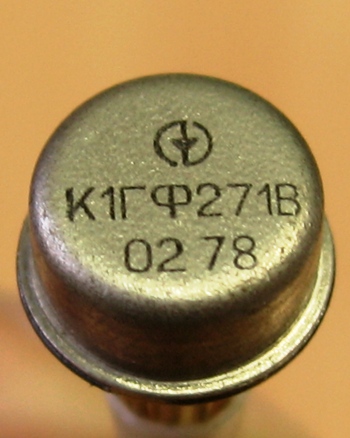

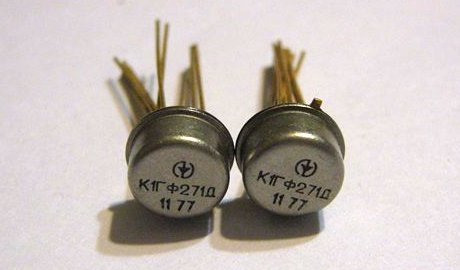

Интересно, что эти микросхемы выпускались в круглом металлостеклянном корпусе, хотя в справочниках упоминания об этом нет, только в старом информационном листке на 127ую серию:


(фото с форума Портативное ретрорадио)


(справочный лист от Александра Перебаскина)

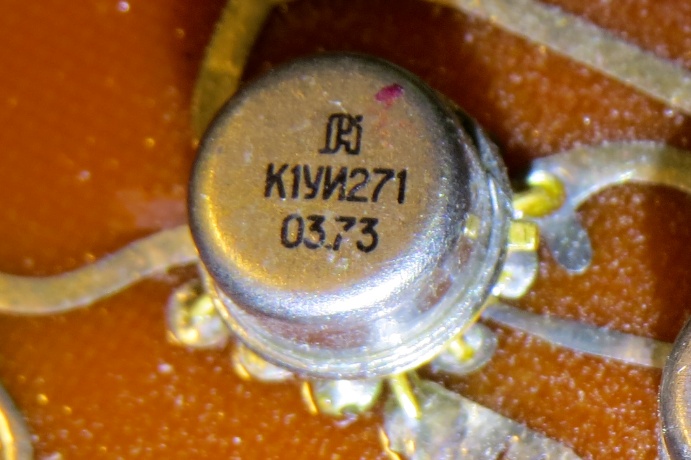

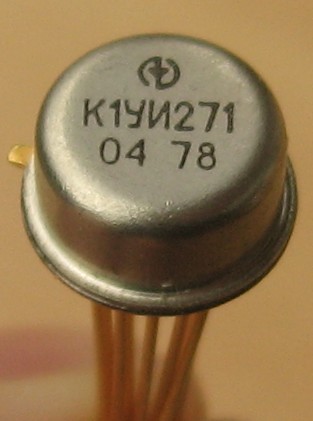

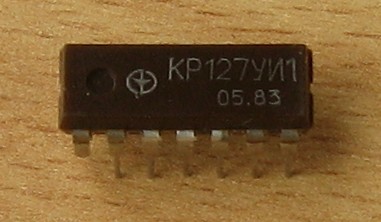

К1УИ271 + КР127УИ1

Назначение - усилитель-формирователь 2-фазного тактового сигнала для управления регистрами 144ой и 186ой серии.

Справочный лист на нее; вариант в металлическом корпусе в справочниках не встречается, только в информационном листке на 127ую серию.

Первоначально её выпускал КНИИМП, затем производство передали на киевский завод "Квазар".


(фото с форума Радиокартинки)

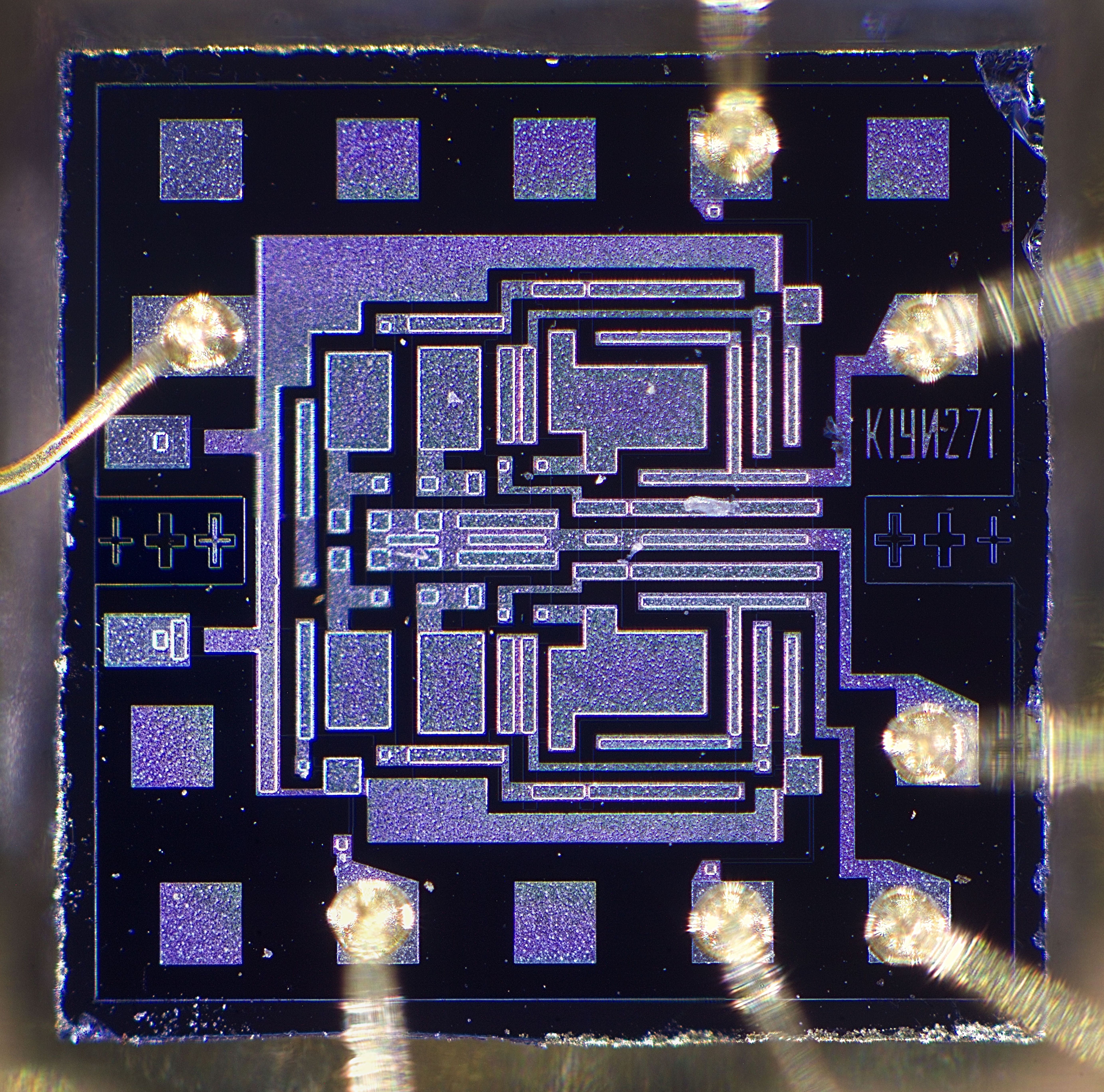

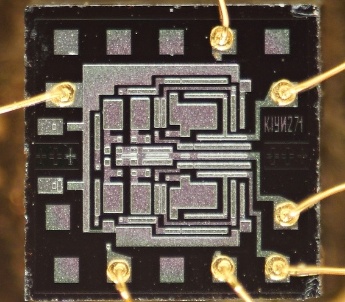

Кристалл К1УИ271:


(фото с форума Радиокартинки)

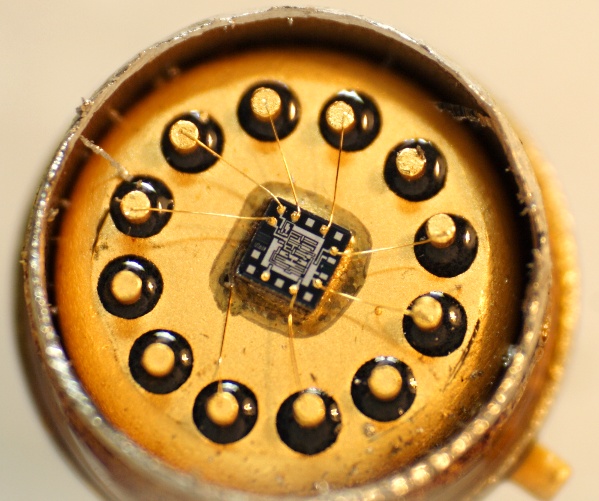

У К127УИ1 внутри то же самое:


(фото с форума Радиокартинки)


(фото с форума Портативное ретрорадио)

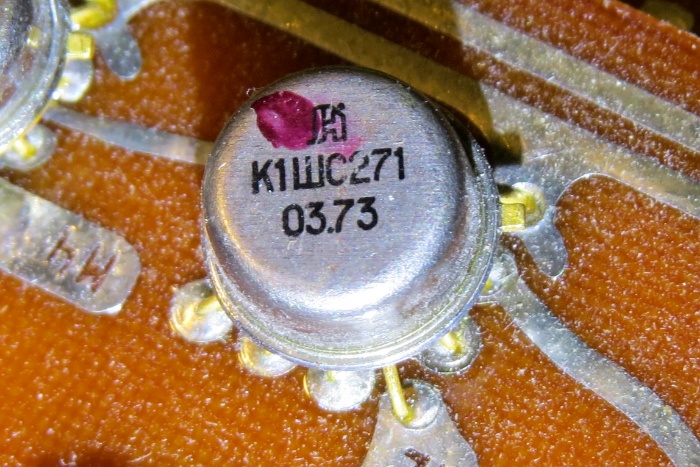

К1ШС271


(фото Сергея Фролова)

Крайне любопытный образец. Этой микросхемы нет в привычном нам ассортименте серии, да и в справочники она не попала. Она представляет собой линию задержки, с помощью которой (точнее, пары их) в ранних версиях калькулятора "Электроника 4-71Б" формировали четырехфазную последовательность.

Судя по всему, век её был весьма недолгим, в дальнейшем схему генератора переработали и в итоге она превратилась в К1ГФ651.

Производитель - КНИИМП.

Источники:

1. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.; Под ред. Б.В. Тарабрина. - 2-е изд., перераб. и доп. - М.: Энергия, 1981.
2. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
3. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 1. - М.: ИП РадиоСофт, 2001.
