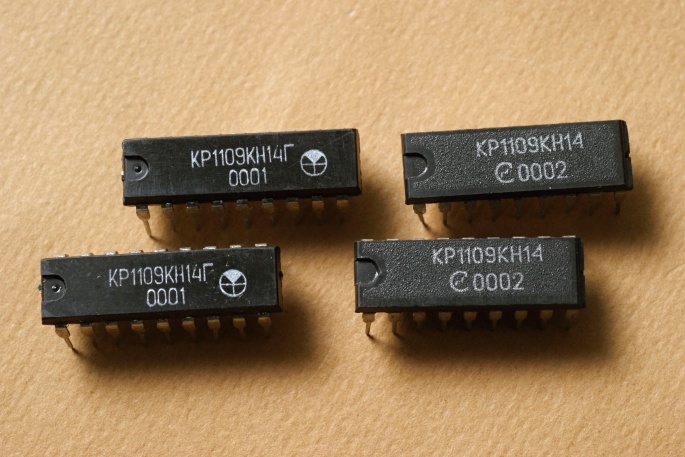

1109ая серия

В состав серии 1109 входят микросхемы высоковольтных и/или сильноточных аналоговых ключей и коммутаторов, выполненные по биполярной технологии.

1109КТ7

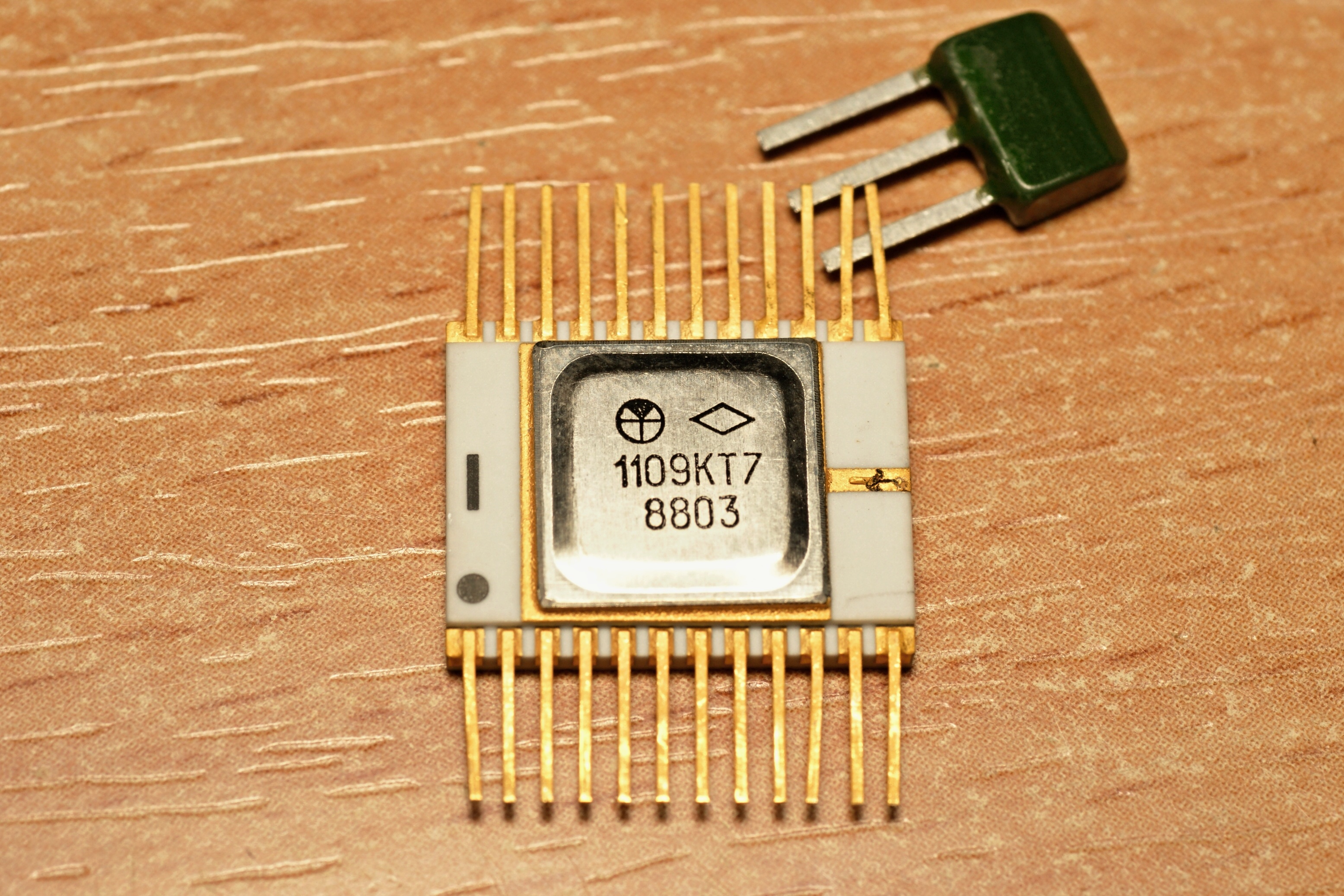

микросхема 1109КТ7

Микросхема 1109КТ7 не является какой-то экзотикой с точки зрения схемотехники, но довольно редка в нынешнее время. Это трёхканальный коммутатор тока (55 В, 0,25А, до 0,5А в импульсе), для управления нелинейными элементами. Она была разработана в 1988 году, тема "Марс-2с".

Справочные данные на неё. Что любопытно, в справочной литературе её почти не числится.

Производитель - брянский "Кремний".

1109КТ13

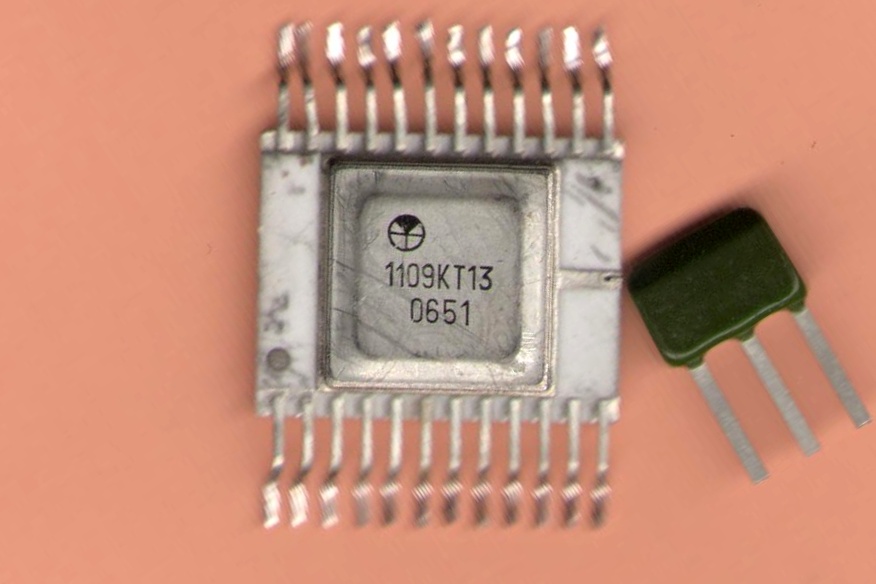

микросхема 1109КТ13

Довольно необычная для этой серии микросхема 1109КТ13 предназначена для управления нелинейными элементами (PIN-диодами). Она включает в себя следующие узлы:

- четыре выходных формирователя;
- четыре регистра для параллельной записи информации с адресацией;
- схему контроля, обеспечивающую контроль управляющей информации на нагрузке по отношению к входной информации.

Более подробно можно посмотреть на сайте разработчика, брянского НТЦ СИТ. А выпущена микросхема брянским же "Кремнием".

Микросхема из относительно поздних разработок и в справочники пока не попала... Хотя есть предположение, что разработка её шла ещё с 1988 года по теме ОКР "Марс-4с".

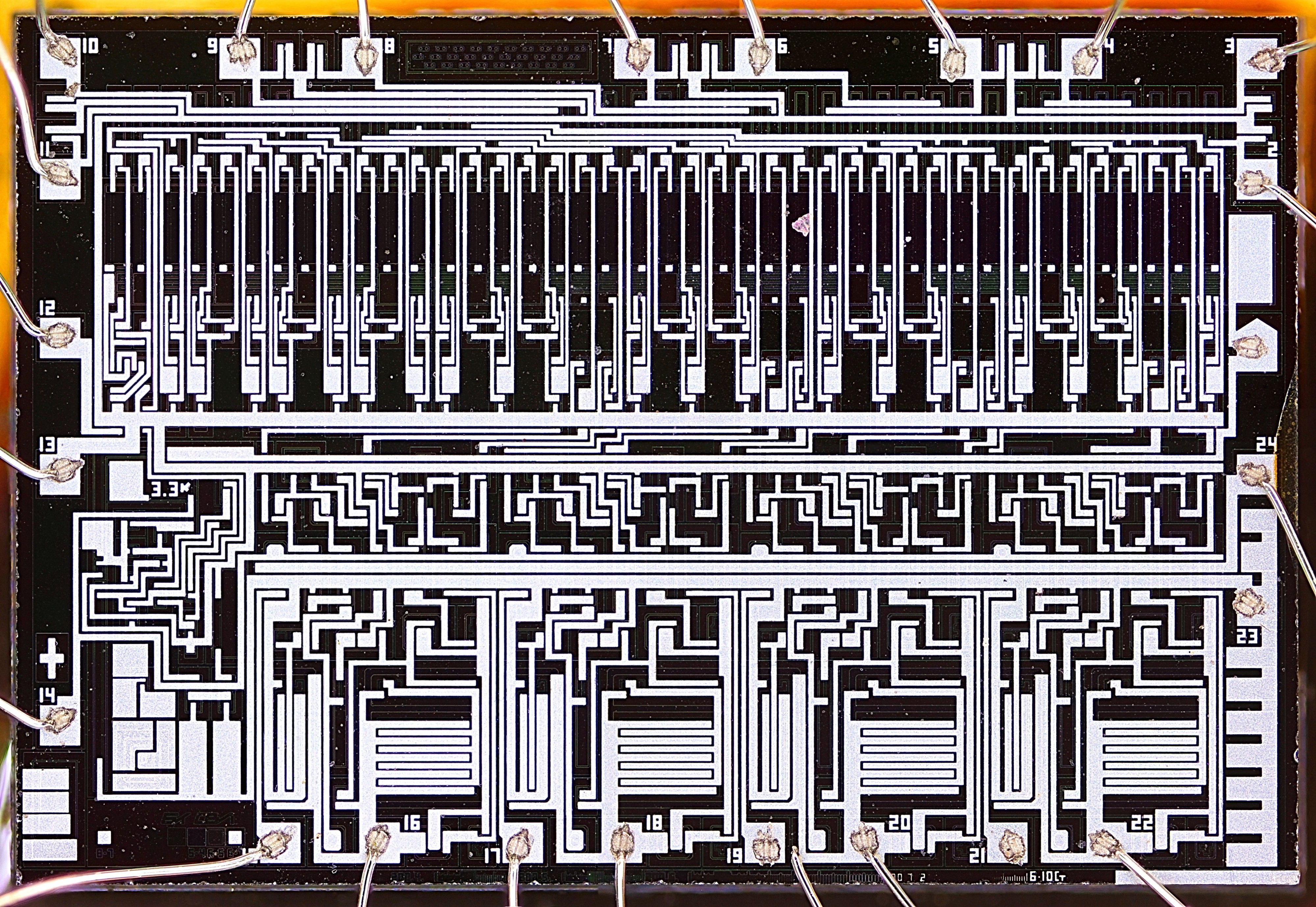

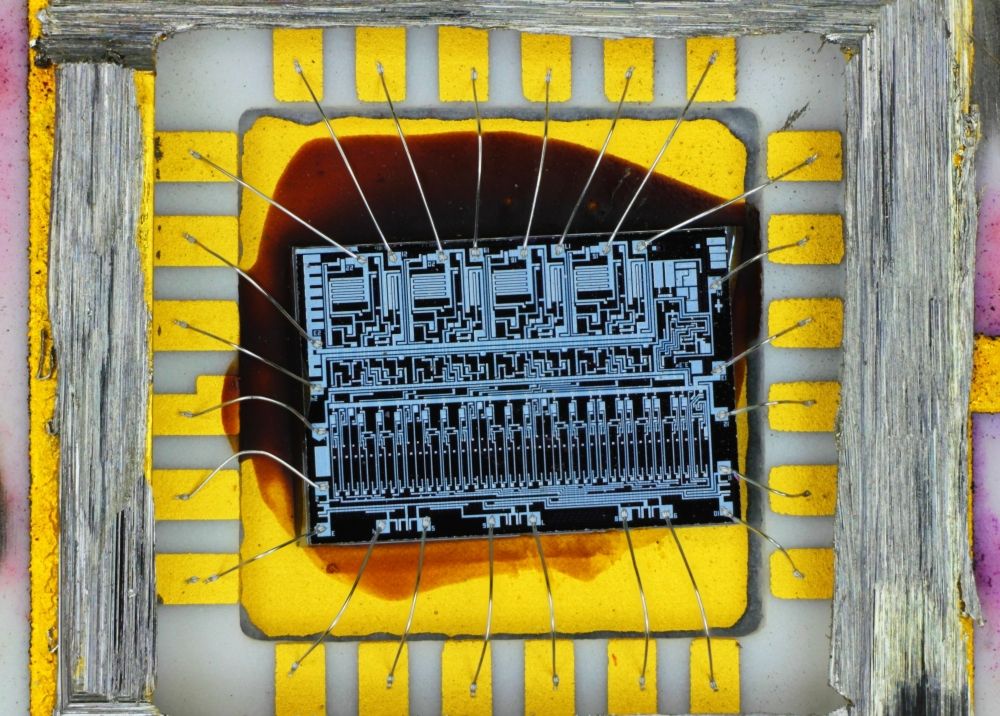

микросхема 1109КТ13
(фото с форума "Портативное ретрорадио")

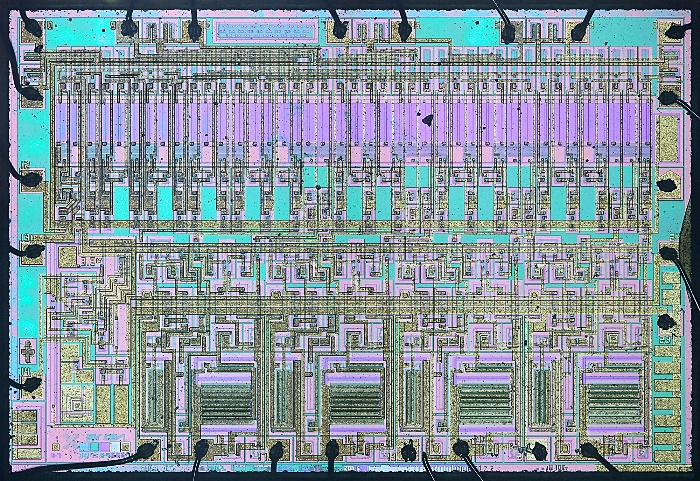

микросхема 1109КТ13
(фото с форума "Портативное ретрорадио")

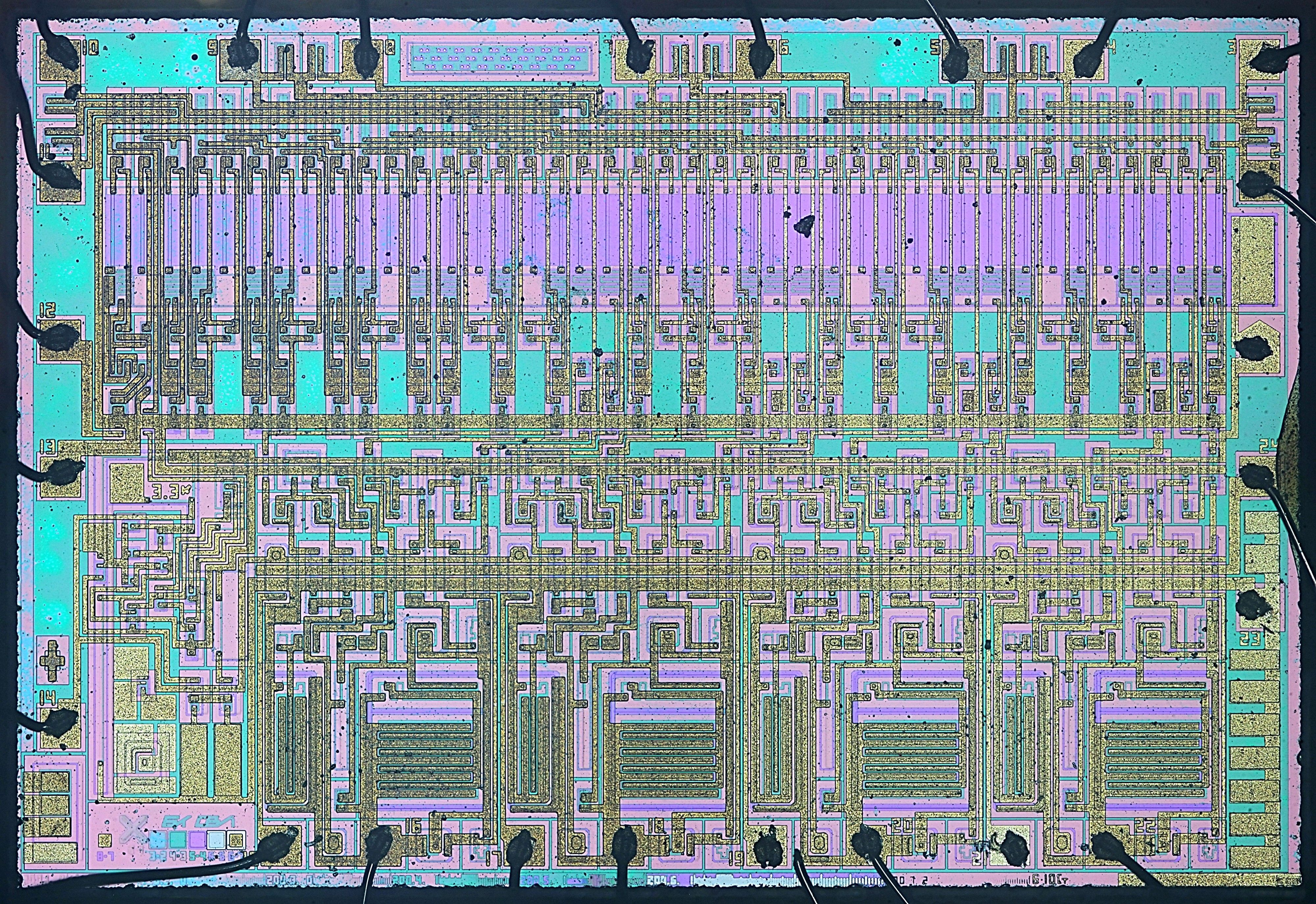

микросхема 1109КТ13
(фото с форума "Портативное ретрорадио")

Источники:

1. Каталог перспективных интегральных микросхем. - Москва, 1988.
2. Микросхемы интегральные серии 596...1109.- СПб.: Издательство РНИИ "Электронстандарт", 1992.
3. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения, назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторское бюро "Дейтон", 1998.
