100ая серия

Биполярная (ЭСЛ) логика, с мелкими p-n-переходами (0,1-0,2 мкм), с полным эмиттером и двухслойной металлизацией.

   Начало серийного производства - предположительно, 1974 год. Датировка её разработки не вполне однозначна:

   "По решению Совмина и ВПК в 1970-м году МЭП СССР было поручено начать разработку серий 100, 500 и 700 сверхбыстродействующих ИМС ЭСЛ-типа с t3 = 2,5 нс. Ближайшим зарубежным аналогом таких ИМС были ИМС фирмы “Motorola” серии МС 10000, Схемы подобного класса крайне необходимы были стране для создания высокопроизводительного сверхбыстродействующего комплекса супер-ЭВМ “Эльбрус”, предназначенного для построения противоракетной оборонной системы страны."

   "В 1972 году в НИИМЭ были начаты разработки цифровых микросхем с эмиттерно-связанной логикой серии 100 с быстродействием 2 нc на 1 вентиль. ... Одновременно с НИИМЭ разработка схем была поручена еще трем предприятиям - НПО "Светлана" (г.Ленинград), НПО "Интеграл" (г.Минск) и НИИ "Вента" (г.Вильнюс). ... Работы по созданию микросхем велись до апреля 1974 года".*

   "Переход на создание аналогов серии МС10000 компании Motorola был определен заказчиком [это был ИТМиВТ - К.] - главным конструктором суперЭВМ "Эльбрус" и закреплен постановлением Правительства о создании этой ЭВМ. Тогда и появились серии ИС 100, 500 и 700, отличающиеся корпусами. Но делались они по микроновской технологии.
   1971-75 гг. Организован промышленный выпуск разработанных на предприятии логических цифровых ИС серий 100 и 500 с быстродействием 2 нс на вентиль.
   В рассматриваемый период я работал в СВЦ, где в 1972-73 годы на основе микроновских ЭСЛ ИС серии 100 разрабатывался эскизный проект суперЭВМ "41-50", образцы ИС у нас уже были."*

      Однако это всё цитаты из мемуаров, с неизвестной достоверностью. Официальные же документы указывают более конкретную дату, и более позднюю чем в большинстве воспоминаний:

   "В соответствии с Решением организации п/я A-1572 от 5 января 1972 г. и приказом организации п/я A-1501 от 1 февраля 1972 г. № 22 ... отрасли поручено проведение разработок интегральных схем серии 100 (в корпусе) и 700 (бескорпусных) по типу серии MECL-10000 фирмы Motorola, США." [п/я здесь -это Минэлектропром и кто-то ещё]

100БП73 100ИД64 100КП2 100ЛЕ11 100РУ073 100УЛ1
100ЛК18 100РУ402
100ЛК19
100ЛС18
100ЛС119

Предельно допустимые режимы эксплуатации серии К100
Напряжение питания -6 В ; -7 В (в теч. 5 мс)
Максимальное входное напряжение 0 В
Минимальное входное напряжение -5,5 В
Максимальный выходной ток 40 мА
Предельно допустимая температура кристалла +125 °С
Температура окружающей среды -10…+70 °С

Общие рекомендации по применению
Не рекомендуется подведение каких-либо электрических сигналов (в той числе шин «питание» и «корпус») к корпусу и выводам микросхем, неиспользуемых в схеме. При ремонте аппаратуры замену микросхем необходимо производить только при отключенных источниках питания. При эксплуатации в аппаратуре следует учитывать, что корпус микросхемы находится под потенциалом, равным напряжению питания. При эксплуатации не должны превышаться следующие значения: входное напряжение от -0,5 до -2 В ± 5% в диапазоне температур –10..+70°С

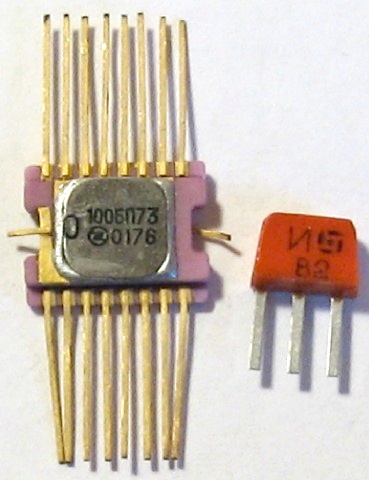

100БП73

Микросхема-загадка. Судя по обозначению, должна принадлежать к 100й серии, но... номера микросхем в ней либо трёхзначные, либо (редко) одна цифра. Двузначные были только в самый ранний период, и ни одном справочнике я такой микросхемы не встречал.

Предположительно - первые выпуски 100РУ073 ("БП" = Быстрая Память?).

Производитель - "Интеграл", г.Минск (Белоруссия)

микросхема 100БП73

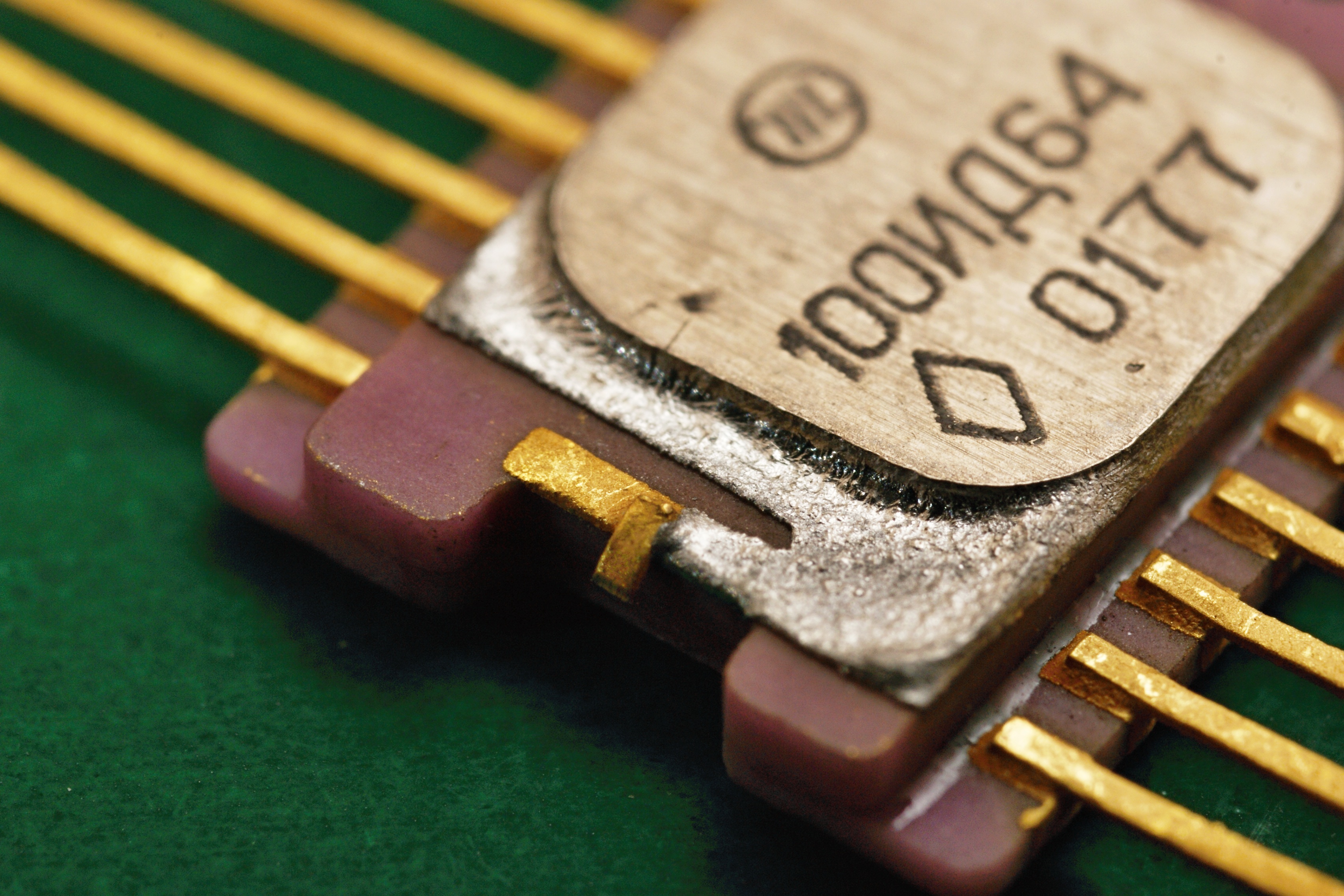

100ИД64

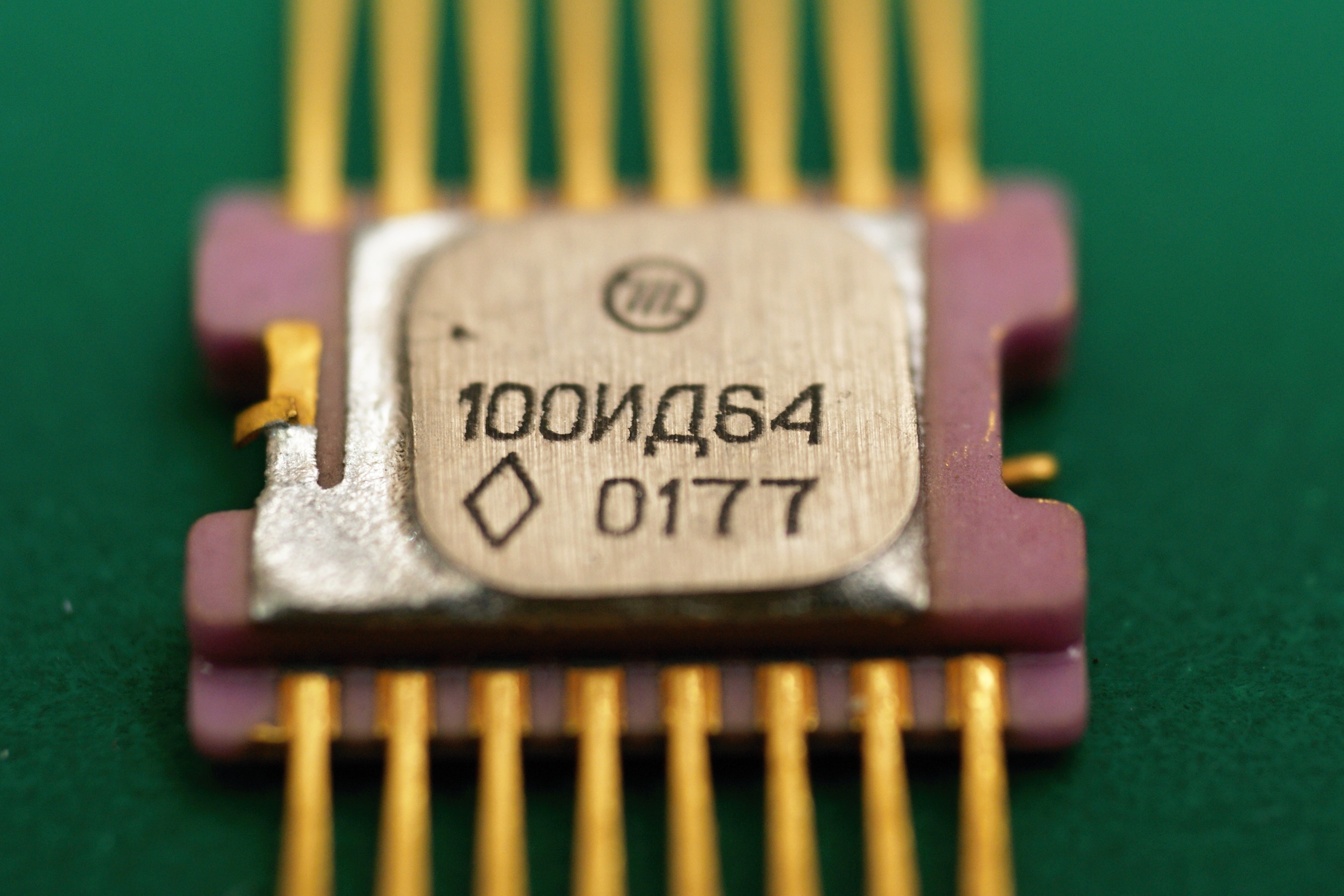

микросхема 100ИД64

Ранний вариант микросемы 100ИД164 - восьмиканального мульитиплексора.

Производитель - минский "Интеграл".

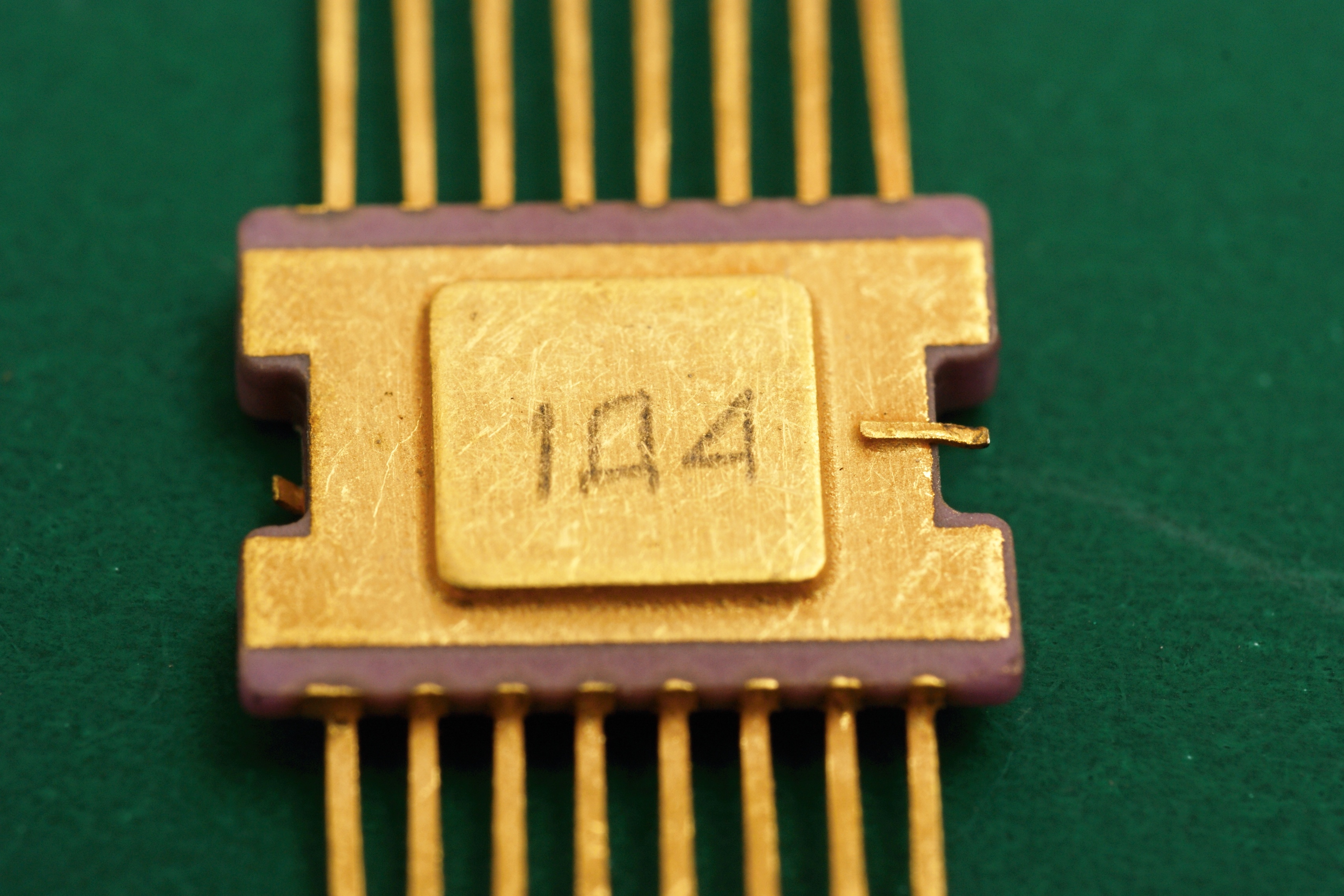

микросхема 100ИД64

микросхема 100ИД64

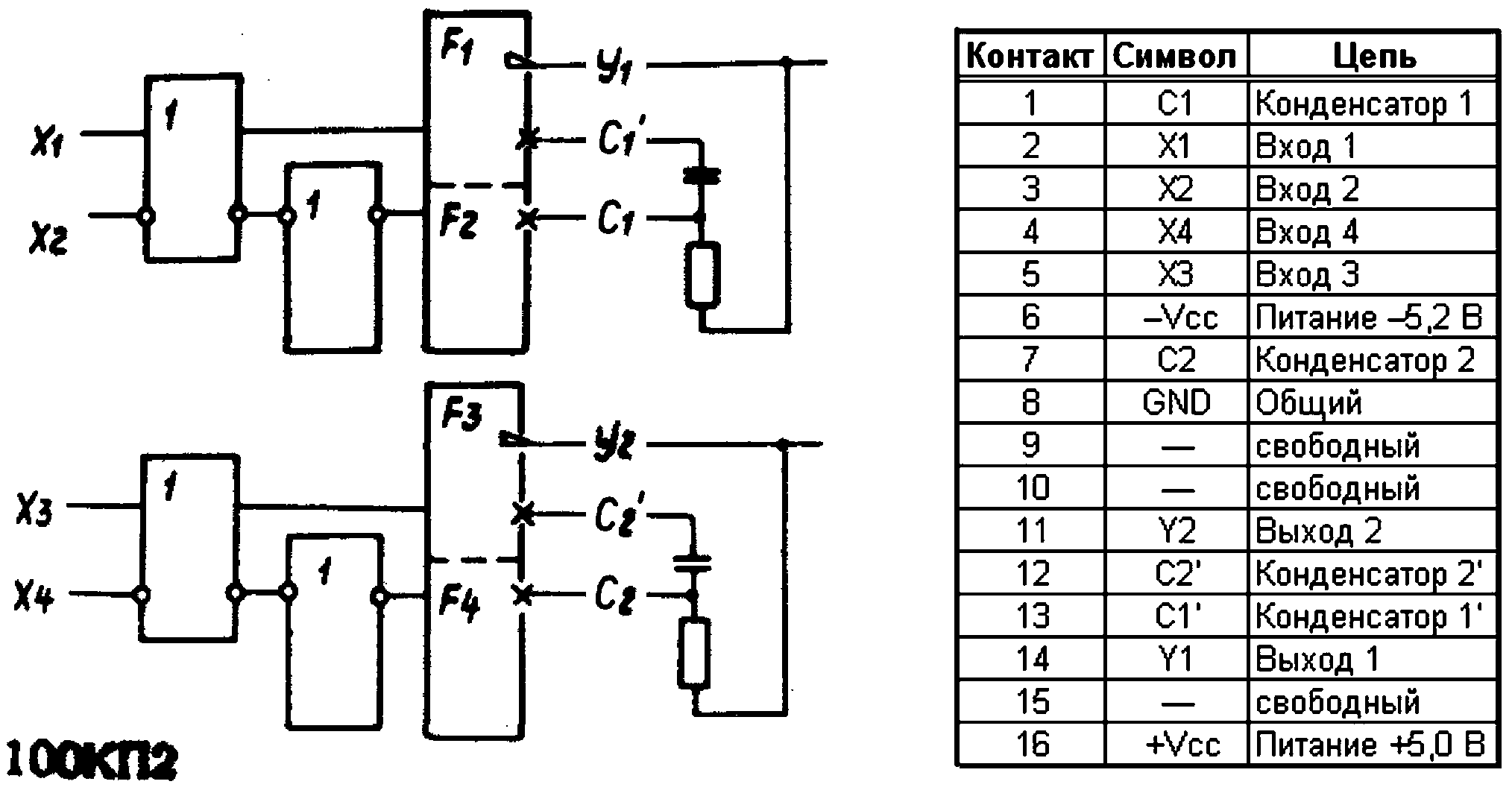

100КП2

Две схемы управления ключом тока; содержит 52 интегральных элемента. В справочниках встречается только её краткое упоминание, подробностей нет.

Производитель - "Микрон", Зеленоград.

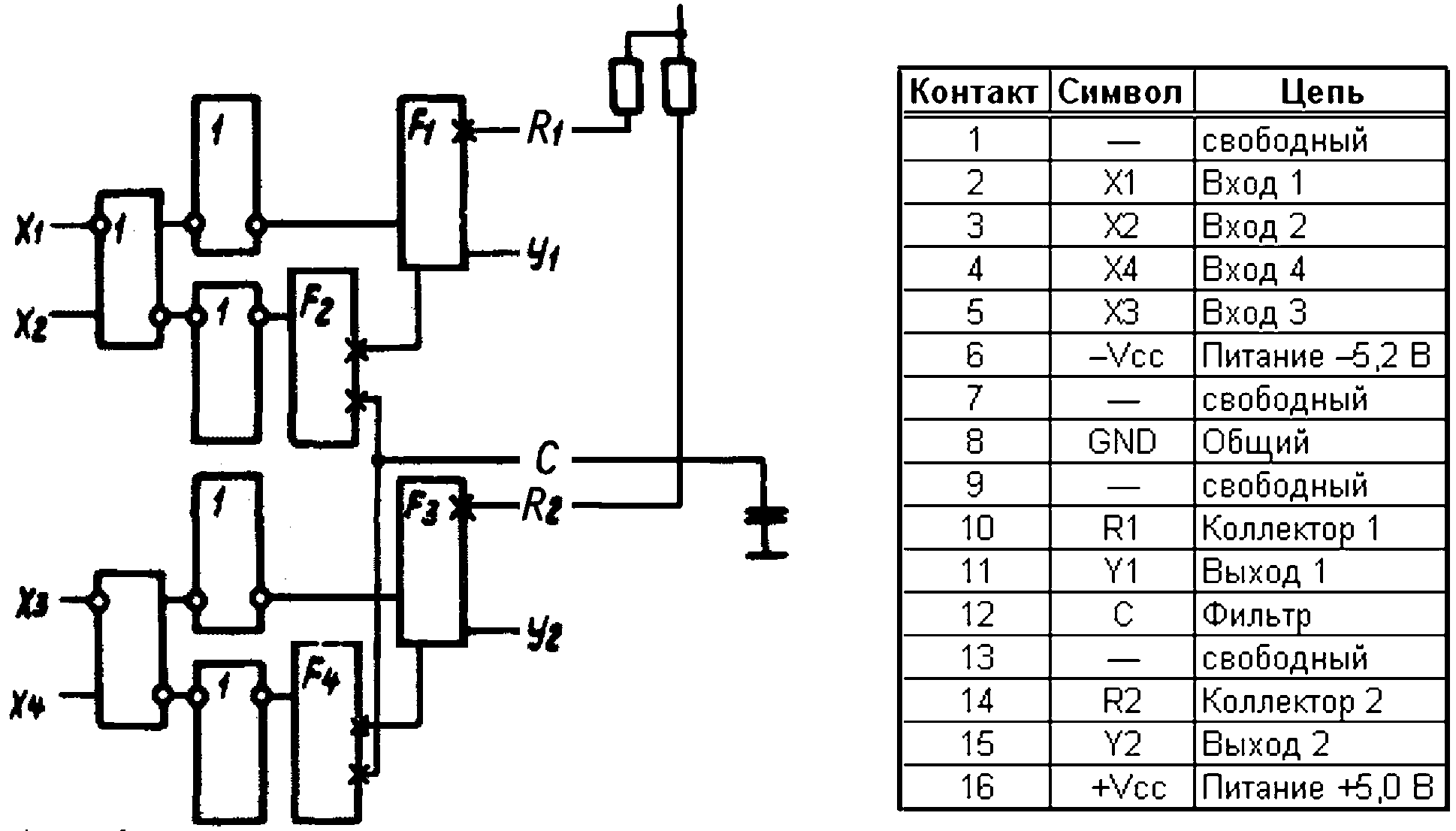

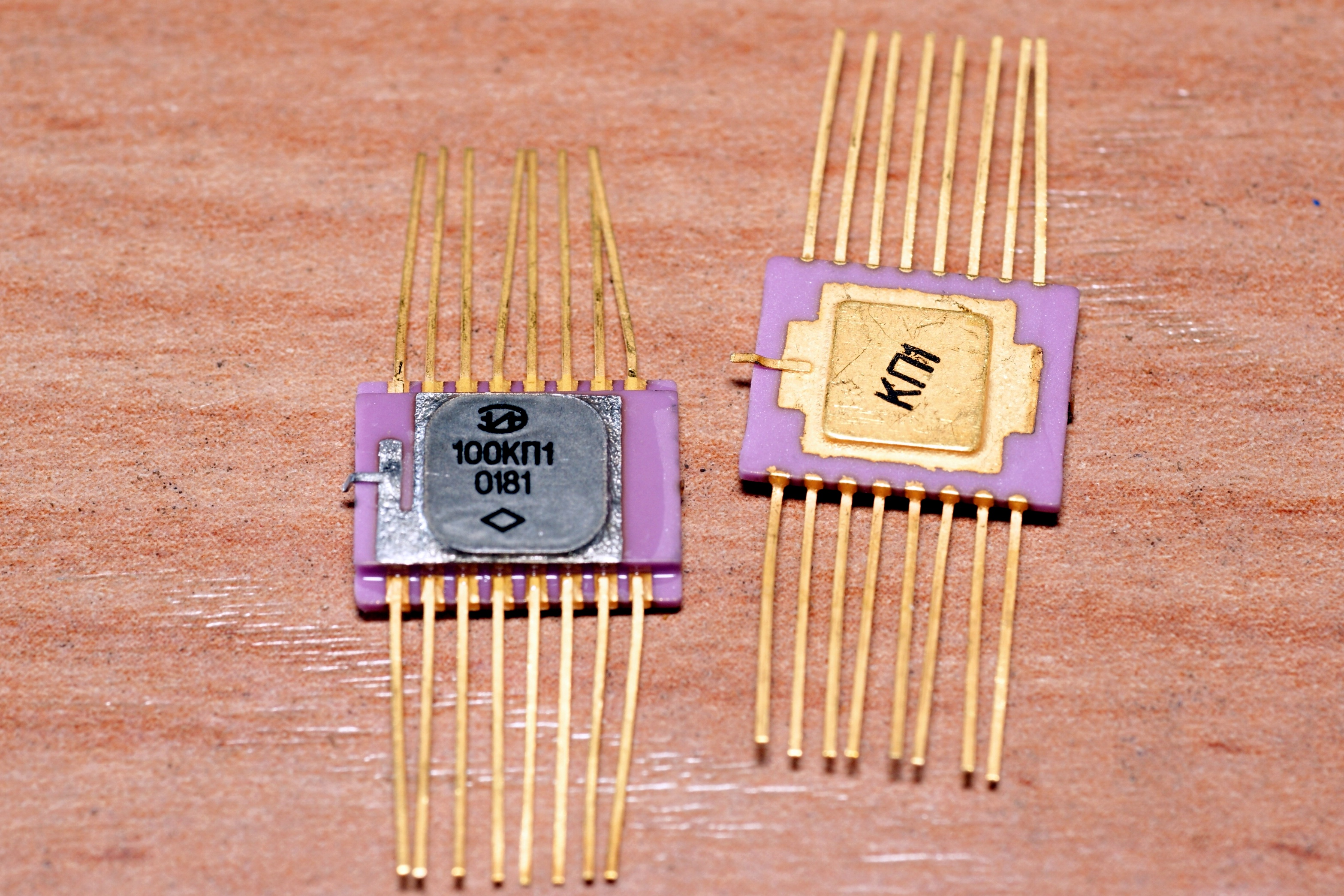

Необычное обозначение, с одной цифрой. В этой серии сначала маркировали микросхемы просто цифрой порядкового номера после буквенного обозначения, потом перешли на две цифры, соответствующие названию аналога, а потом и на три цифры. Через несколько лет все названия привели к единому трехцифровому виду, но три микросхемы (еще 100КП1 и 100УЛ1) так и остались с архаичным названием. Их переименовывать не было нужды, так как использовались они крайне ограниченно, в ЕС ЭВМ они не шли.

А по логике, она должна была бы называться 100КТ491...

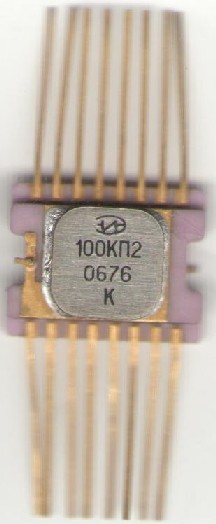

микросхема 100КП2
(информация предоставлена Александром Перебаскиным)

микросхема 100КП2

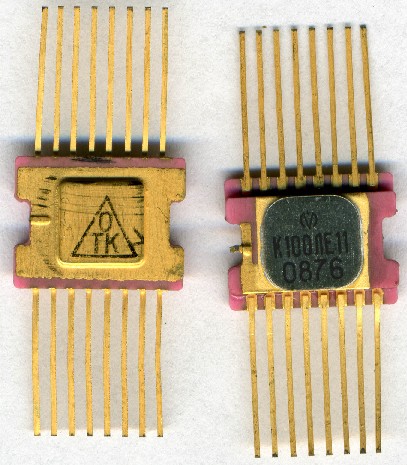

К100ЛЕ11

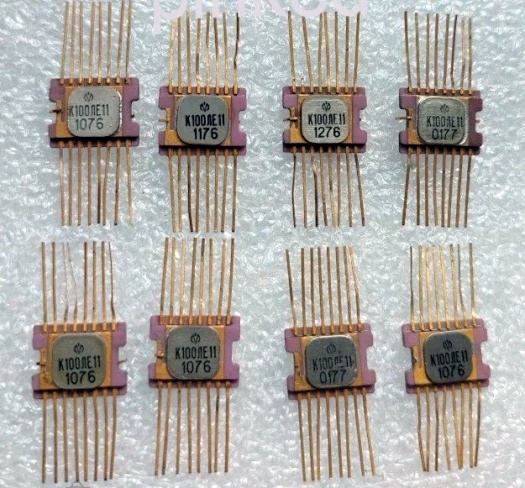

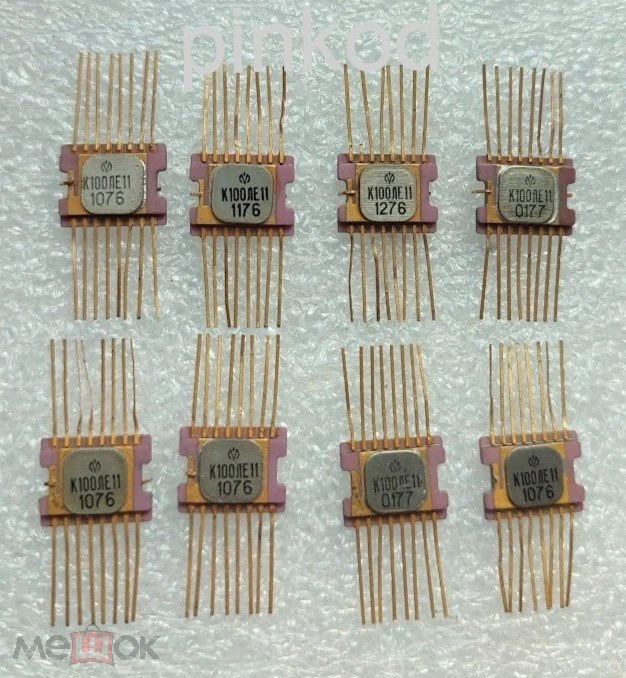

микросхема К100ЛЕ11
(фото Алексея Абызова)

Это раннее название микросхем К100ЛЕ111 (два элемента ИЛИ-НЕ с мощным выходом). Есть информация на нее, в рекламном буклете В/О "Электроноргтехника" за 1975 год. Судя по нему - эта микросхема из первой очереди, когда в состав серии входило только восемь типов.

Производитель - вильнюсский НИИ "Вента" (ныне Vilniaus Ventos Pusladininkiai, Литва).

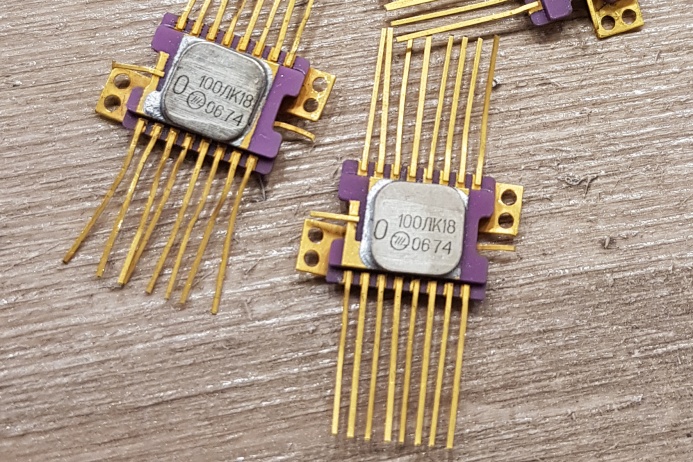

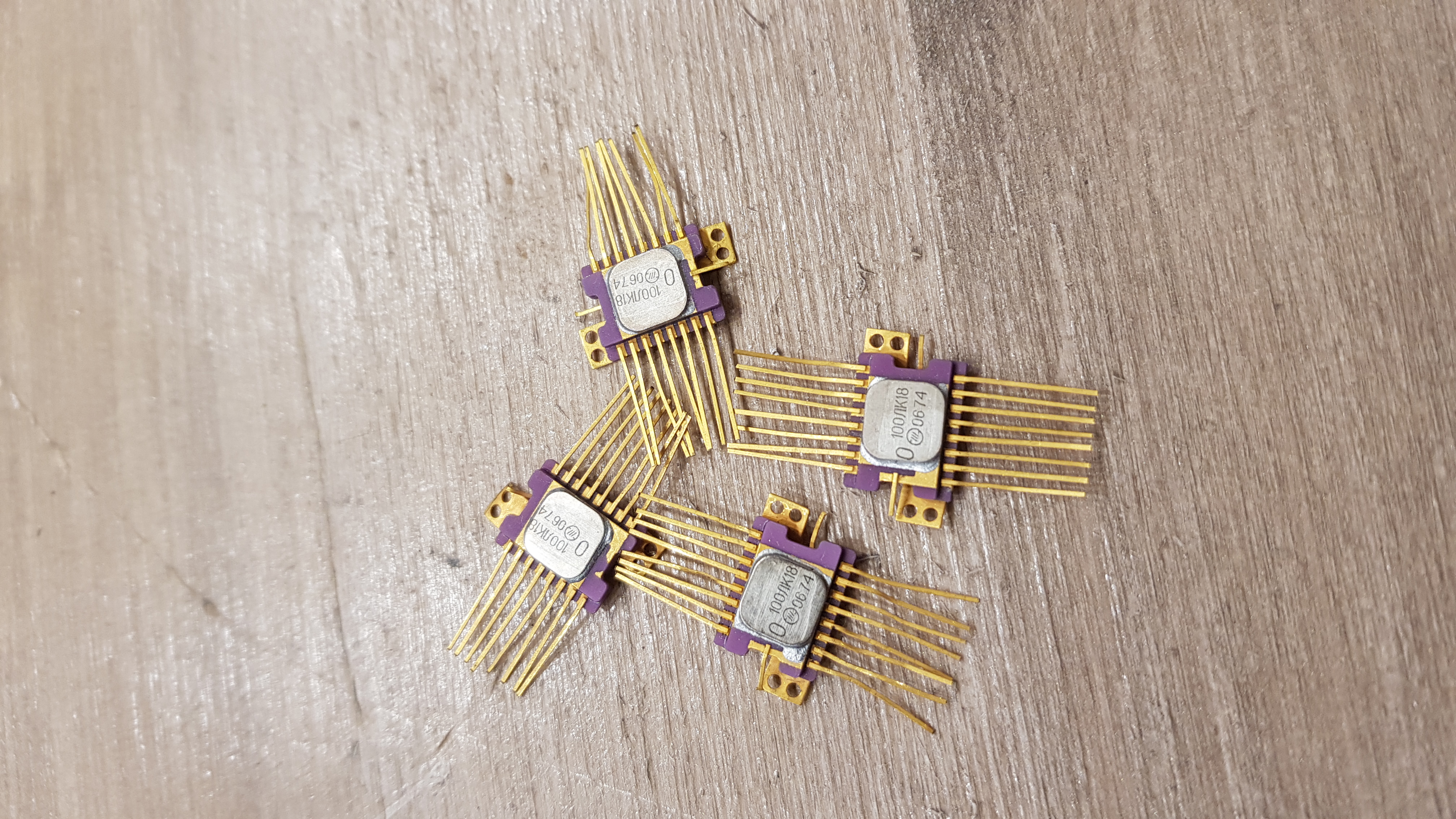

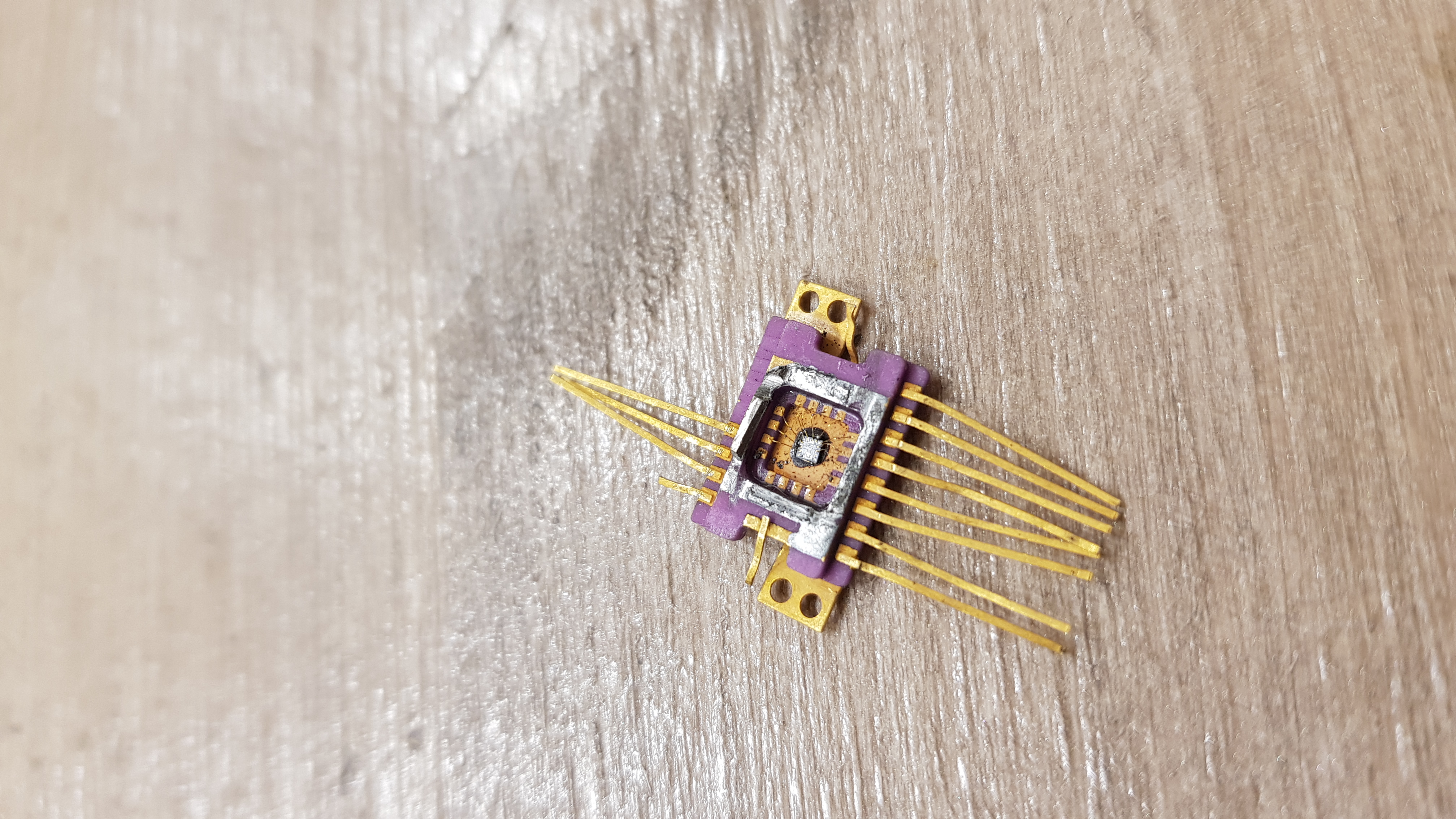

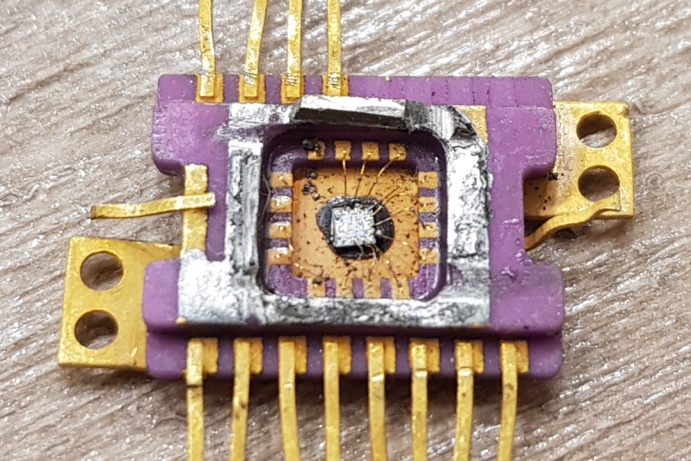

100ЛК18

микросхема 100ЛК18
(фото Алексея Соколова)

Можно бы предположить, что это ранние выпуски 100ЛС118 (два логических элемента ИЛИ-И), но нет, это место уже занято 100ЛС18. Так что пока пишем в загадки.

Производитель - "Интеграл", г.Минск (Белоруссия).


(фото Алексея Соколова)

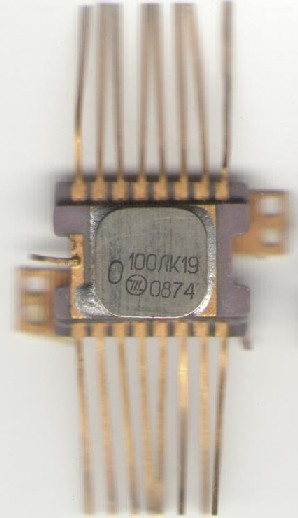

100ЛК19

Опять же некая опытная микросхема, которой нет в справочниках.

Я было предположил, что это временное обозначение опытных серий 100ЛС119 (логический элемент 3-3-3-4ИЛИ-4И), но нет, в каталогах числится 100ЛС19.

Интересный корпус, с ушами, как у 142ЕН1, 402-16-1. 100ая серия в таком корпусе выпускалась только в ранний период (см. рекламный буклет В/О "Электроноргтехника" за 1975 год).

Производитель - "Интеграл", г.Минск (Белоруссия).

микросхема 100ЛК19

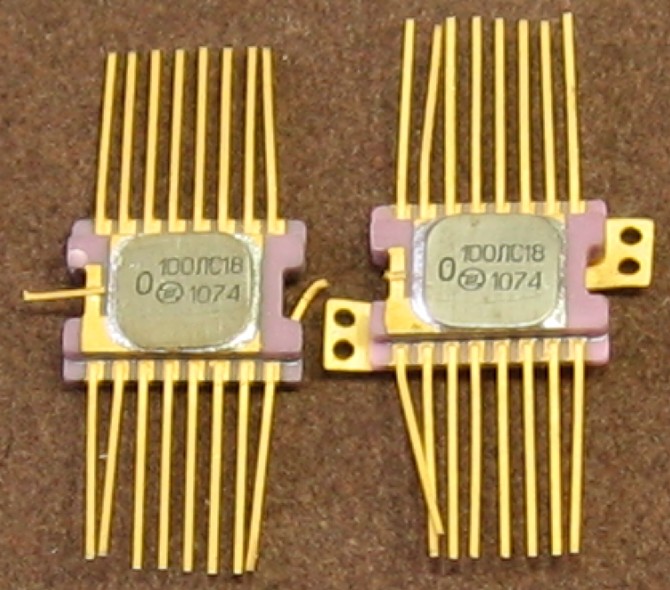

100ЛС18

Ранние выпуски 100ЛС118 (два логических элемента ИЛИ-И).

Производитель - "Интеграл", г.Минск (Белоруссия).

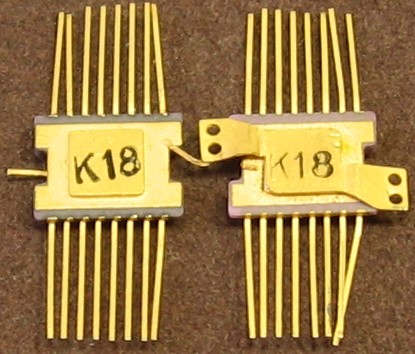

Интересный момент - два экземпляра, выпущенные одновременно, на одном предприятии, но - в разных корпусах!

100ЛС119

Логический элемент 3-3-3-4ИЛИ-4И.

Данные из отраслевого каталога на нее.

Производитель - "Интеграл", г.Минск (Белоруссия).

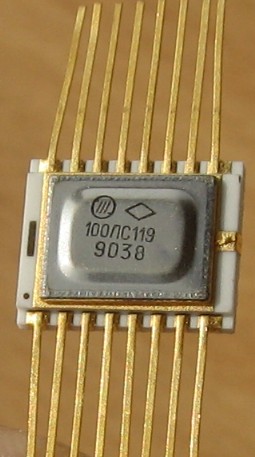

микросхема 100ЛС119

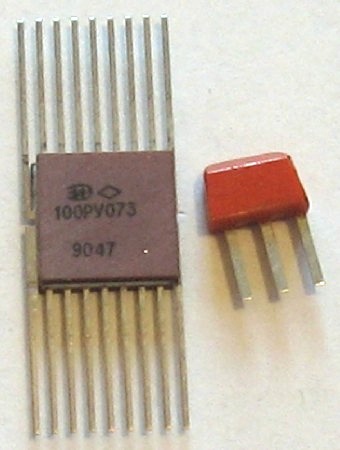

100РУ073

О, эта микросхема меня удивила. Казалось бы - серия древнейшая, но... этой микросхемы я не нашел в справочниках (кроме Дейтоновского каталога)!

Производитель - "Микрон", Зеленоград. Оперативное ЗУ 64 х 4 бит. Содержит 2500 интегральных элементов.

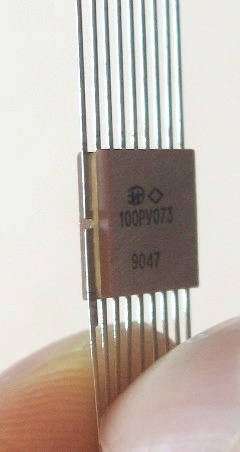

микросхема 100РУ073

Очень интересный корпус... вроде бы это единственная микросхема в серии с таким корпусом.

Электрические параметры

время выборки - 12 нс
напряжение питания -5,2+5% В
ток потребления 160 мА
выходное напряжение низкого уровня -1,6 В
выходное напряжение высокого уровня -0,92 В
входное напряжение низкого уровня -1,8 В
входное напряжение высокого уровня -0,72 В
минимальное сопротивление нагрузки 51 Ом
температурный диапазон -10...+75°С
сохраняемость 25 лет
минимальная наработка 100 000 ч

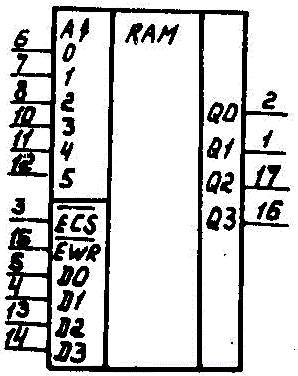

1, 2, 16, 17 - информационные выходы разрядов
3 - вход разрешения выборки
4, 5, 13, 14 - информационные входы разрядов
6...8, 10 - 12-адресные входы разрядов
9 - питание
15 - вход разрешения записи
18 - общий

микросхема 100РУ073

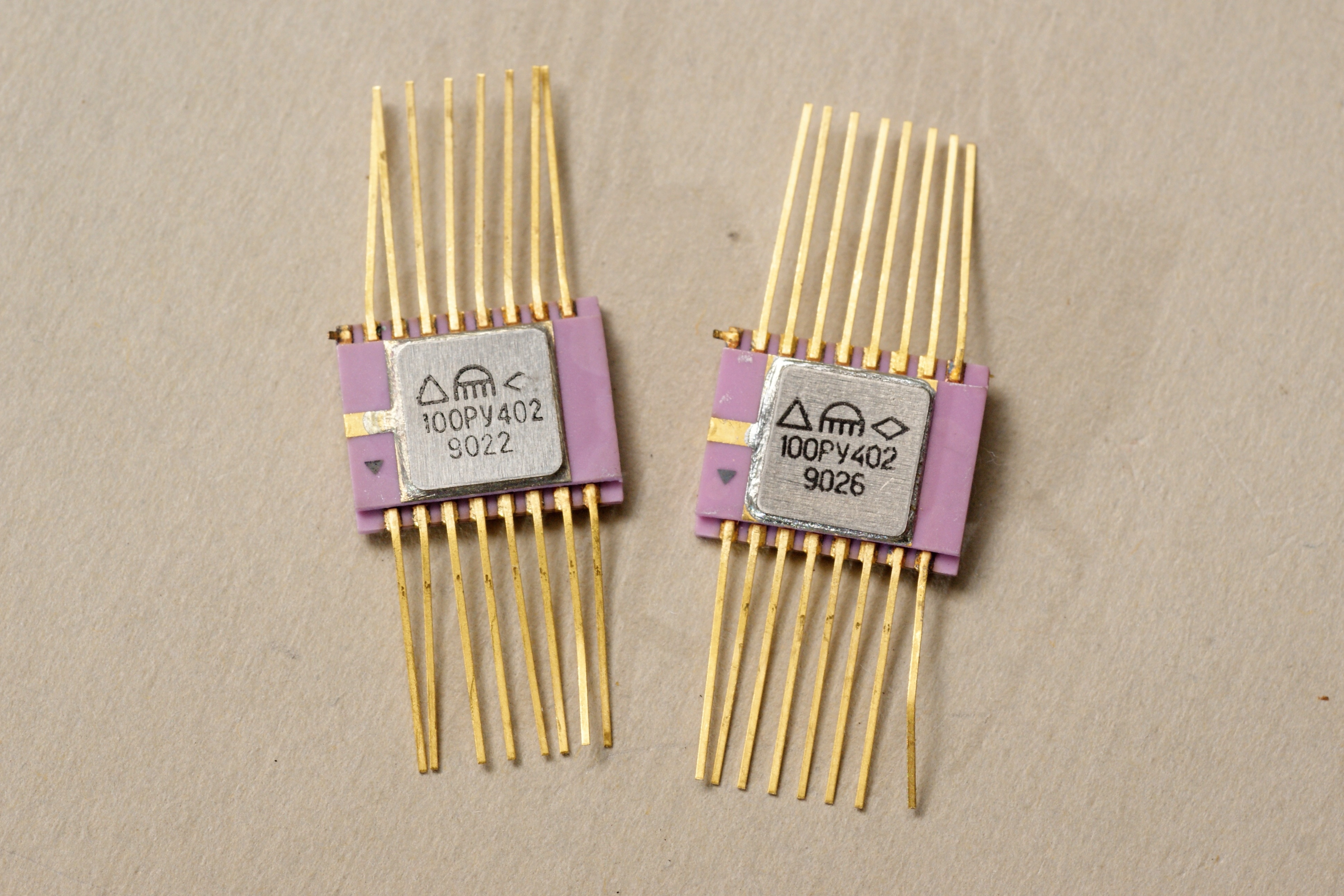

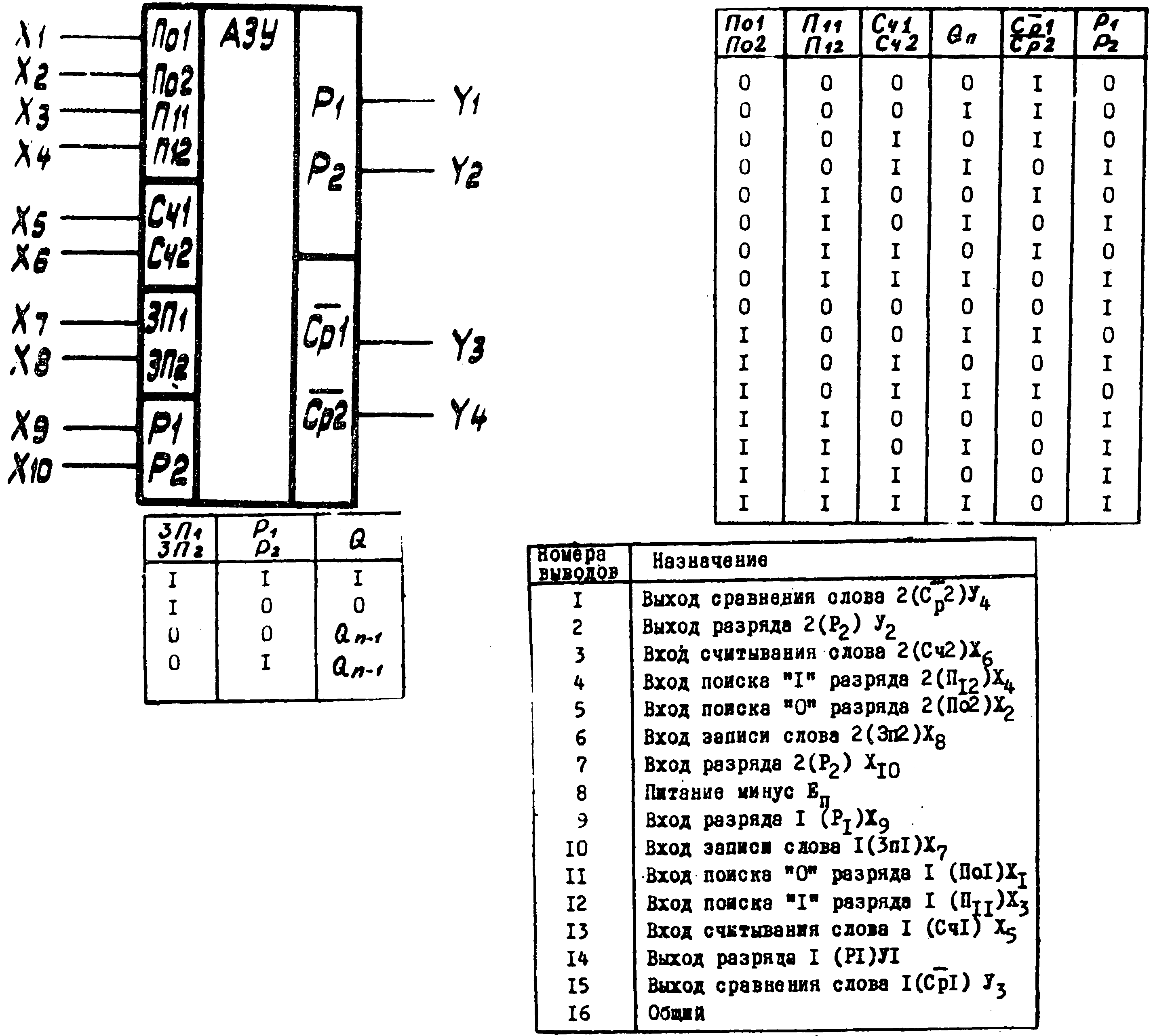

100РУ402

микросхема 100РУ402

Микросхема весьма редкая. Выпущена она, что нетипично для 100-ой серии, литовским заводом "Нуклонас" (г.Шауляй). Но не только этим она интересна, но и своим назначением.

Из названия понятно, что это оперативная память. Однако, память не простая, а ассоциативная. Вообще говоря, штука весьма экзотическая, и в этой серии уж точно единственная. Объём у неё, конечно... 2 слова (по 8 бит) - 2 разряда.

Появилась микросхема довольно рано. Вероятно, во второй очереди серии, в 1975 и 1976 году. А в последних советских справочниках её уже нет...

микросхема 100РУ402

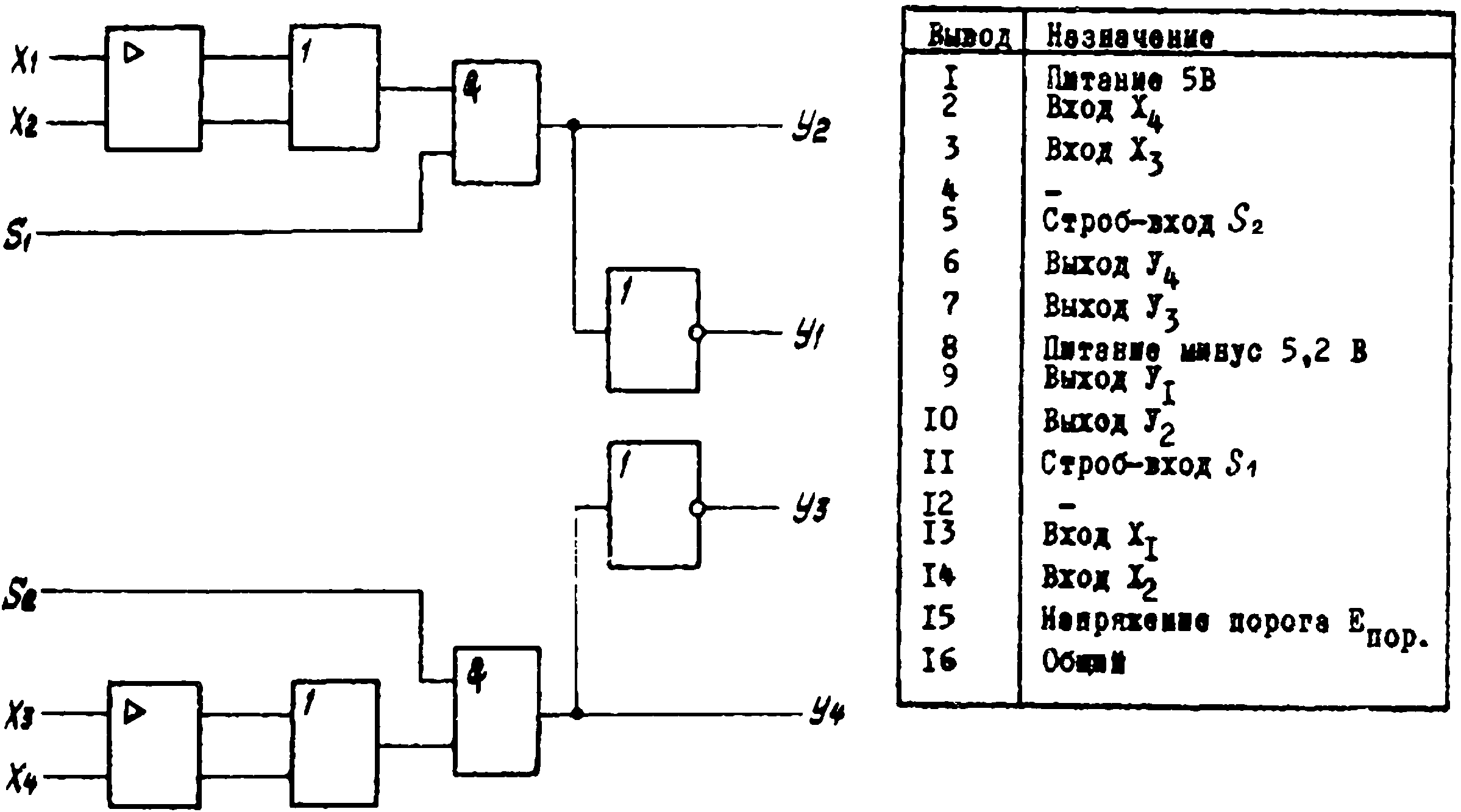

100УЛ1

Еще одна неизвестная микросхема.

Известно только назначение - два усилителя воспроизведения (несколько, хм, необычно для ЭСЛ-микросхемы); содержит 84 интегральных элемента.

Зарубежный прототип определить пока не удалось, по функционалу она похожа на MC1543L/MC1443L, но достоверной связи не установлено.

Производитель - "Микрон", Зеленоград.

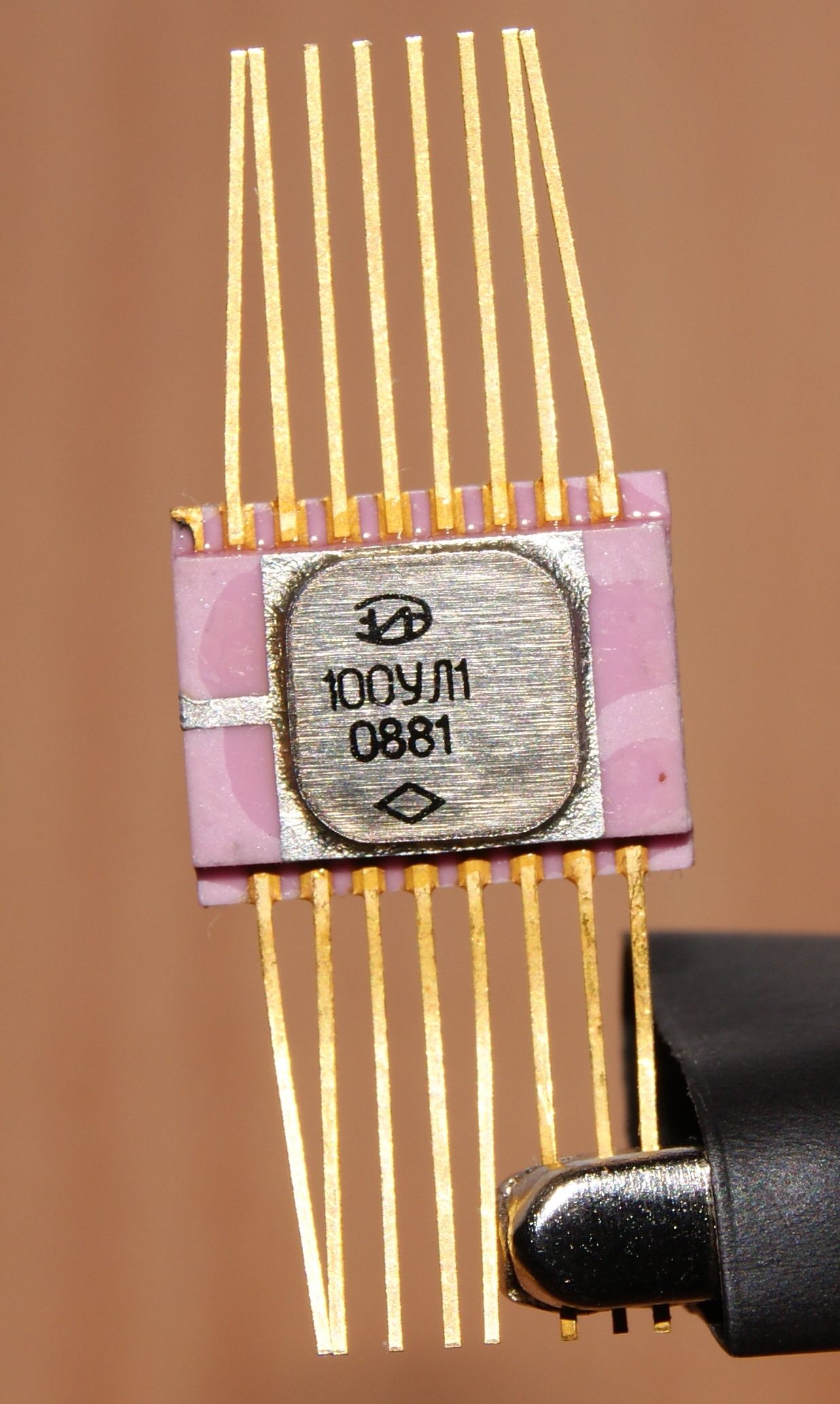

микросхема 100УЛ1

микросхема 100УЛ1

Источники:

1. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное бюро применения. 1976.
2. Перечень развиваемых серий ИС. Редакция 1978 г.
3. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
4. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное конструкторское бюро. 1982.
5. АИПС "Меркурий". Каталог интегральных микросхем. Часть 1. Приборы общетехнического назначения. - ЦКБ "Дейтон", редакция 1990г
6. Динамика радиоэлектроники/ Под общ. ред. Ю.И. Борисова - М.: Техносфера, 2007.
7. "О письме Е. Горнева" - "Электроника НТБ", №4, 2007г.
