Назначение - детектор сигналов цветности.

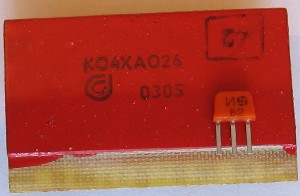

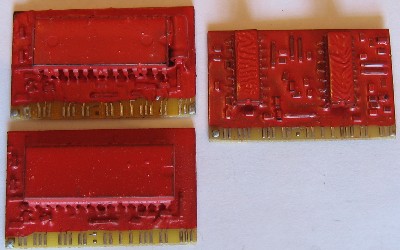

Производитель - "Сигнал", Минск (Белоруссия). Применялась в телевизорах 2УСЦТ (модуль цветности МЦ-1). Примечательный факт - это свежее производство. Зачем понадобилось сейчас их делать, когда те телевизоры уже давно померли - не ясно. Старые сборки были на керамической плате, эти - на текстолитовой. Еще любопытный факт, они разные. Как минимум три варианта. |

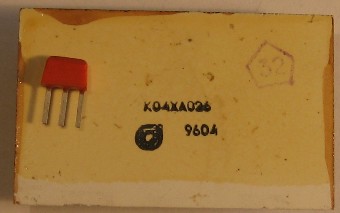

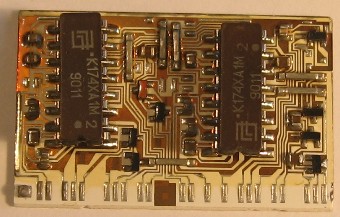

вот старый вариант микросборки:
 |
 |
Источники:
1. Н. Кацнельсон, Е. Шпильман. "Горизонт Ц-257". - "Радио" №10, 1984г.
2. Унифицированный стационарный цветной телевизор 2УСЦТ: Справ. пособие/Д. Р.
Бухман, А. Г. Кротченков, П. С. Обласов и др. - М.: Радио и связь, 1988. (Массовая радиобиблиотека;
Вып. 1126)
