серия К04.. (измерительные)

Серия микросхем для измерительной техники, объединена производителем (КПО им. Королева, г. Киев, ныне ОАО "Меридиан") и корпусировкой (вся она выпускалась в импортных корпусах с дюймовым шагом! впрочем, возможно это были восточноевропейские), а также тем, что микросхемы эти производились для отечественных копий зарубежных приборов.

Несколько странное обозначение, обычно применявшееся для гибридных микросборок. Причем в сопроводительной документации они именуются именно микросборками, хотя это явно монолитные схемы...

К04ИЕ002 04ИЕ007 ИД005 ИД006

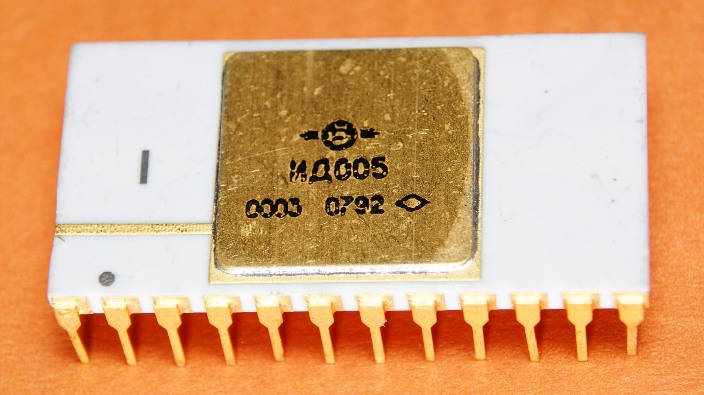

ИД005 (К04ИД005?)

Технология - ТТЛ. Назначение - трехразрядный дешифратор со входом разрешения и двухразрядный дешифратор с логикой 2НЕ-4И на входе разрешения. Применялась в измерительной технике (Ч3-64/1).

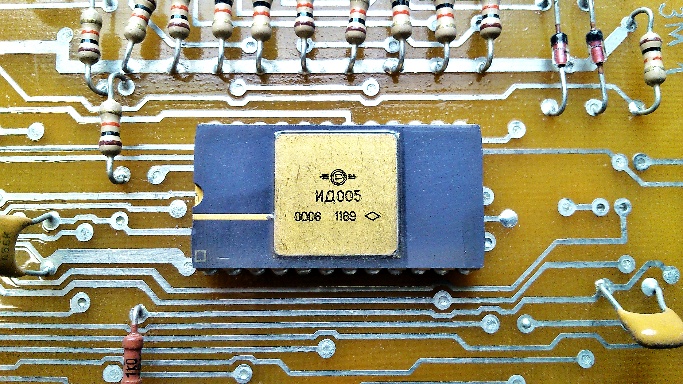

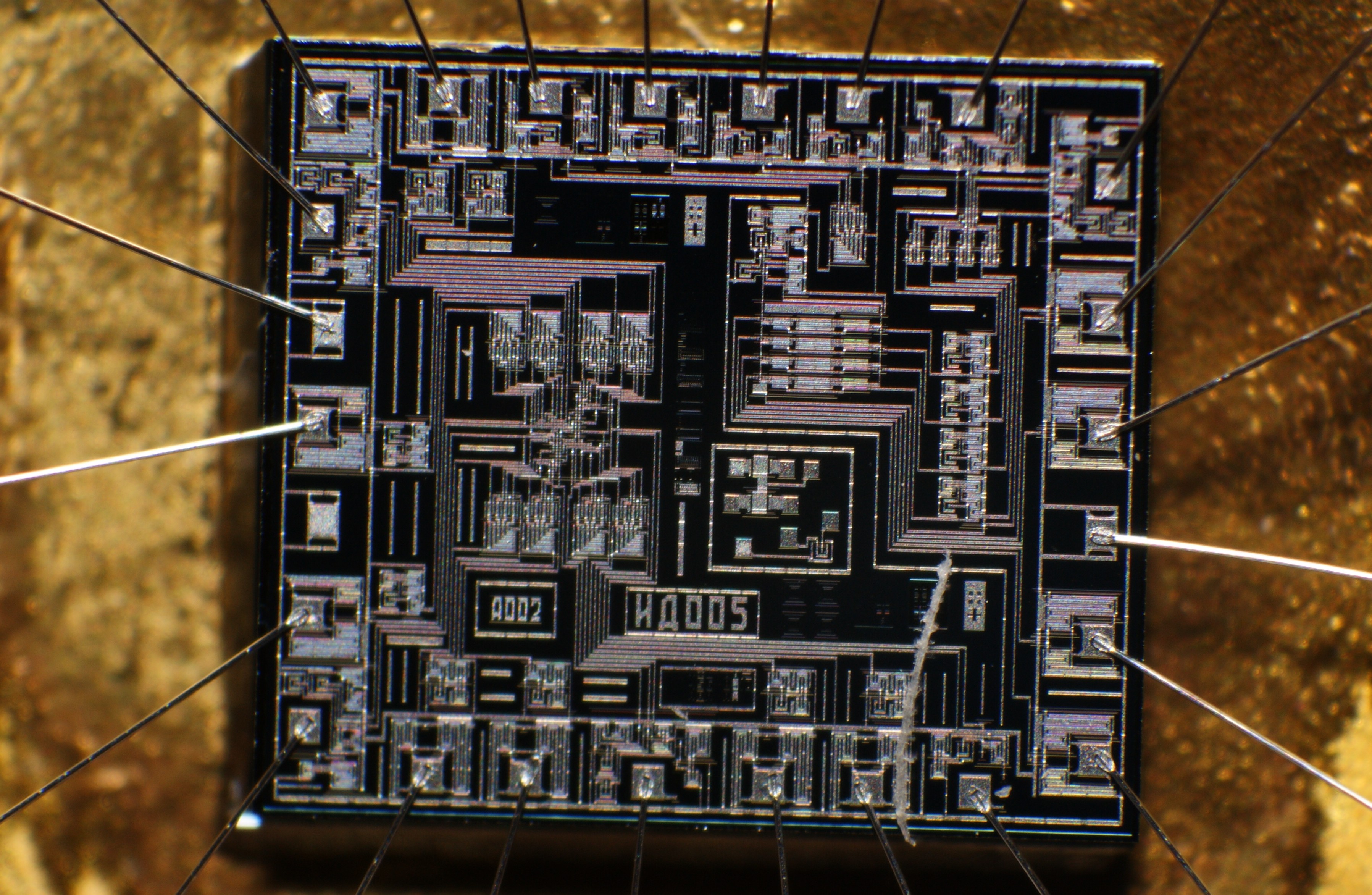

(фото с форума Портативное ретрорадио)

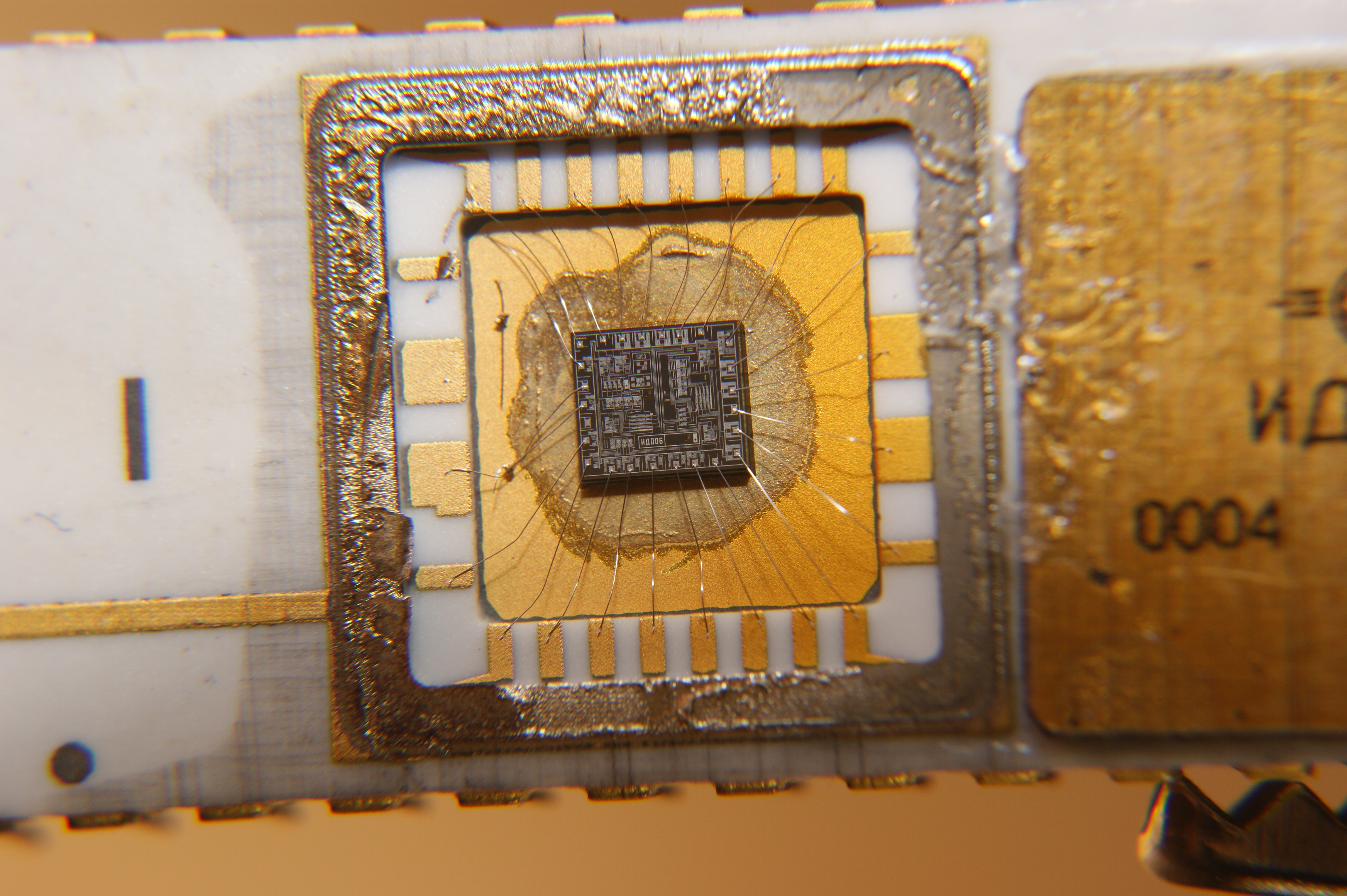

ИД006 (К04ИД006?)

Двухразрядный дешифратор со входом разрешения и двухразрядный дешифратор с логикой 5НЕ-9И на входе разрешения, ТТЛ-технология. Применялась в измерительном оборудовании (Ч3-64/1).

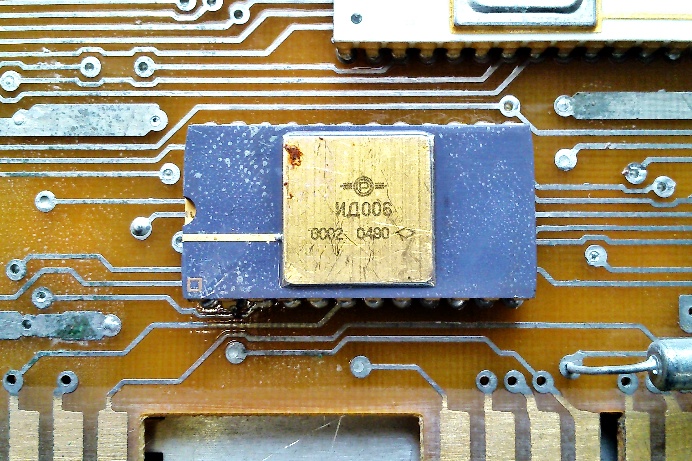

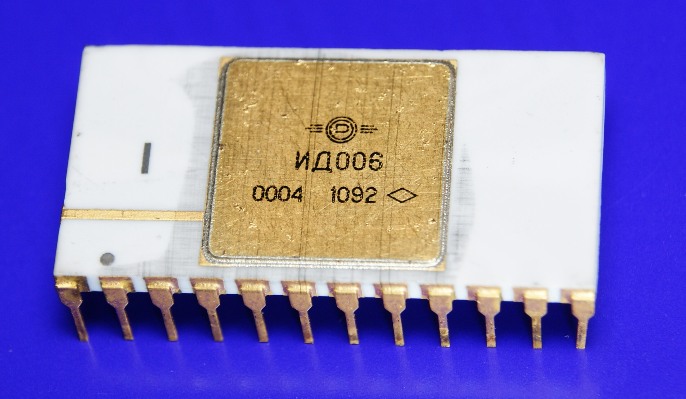

(фото с форума Портативное ретрорадио)

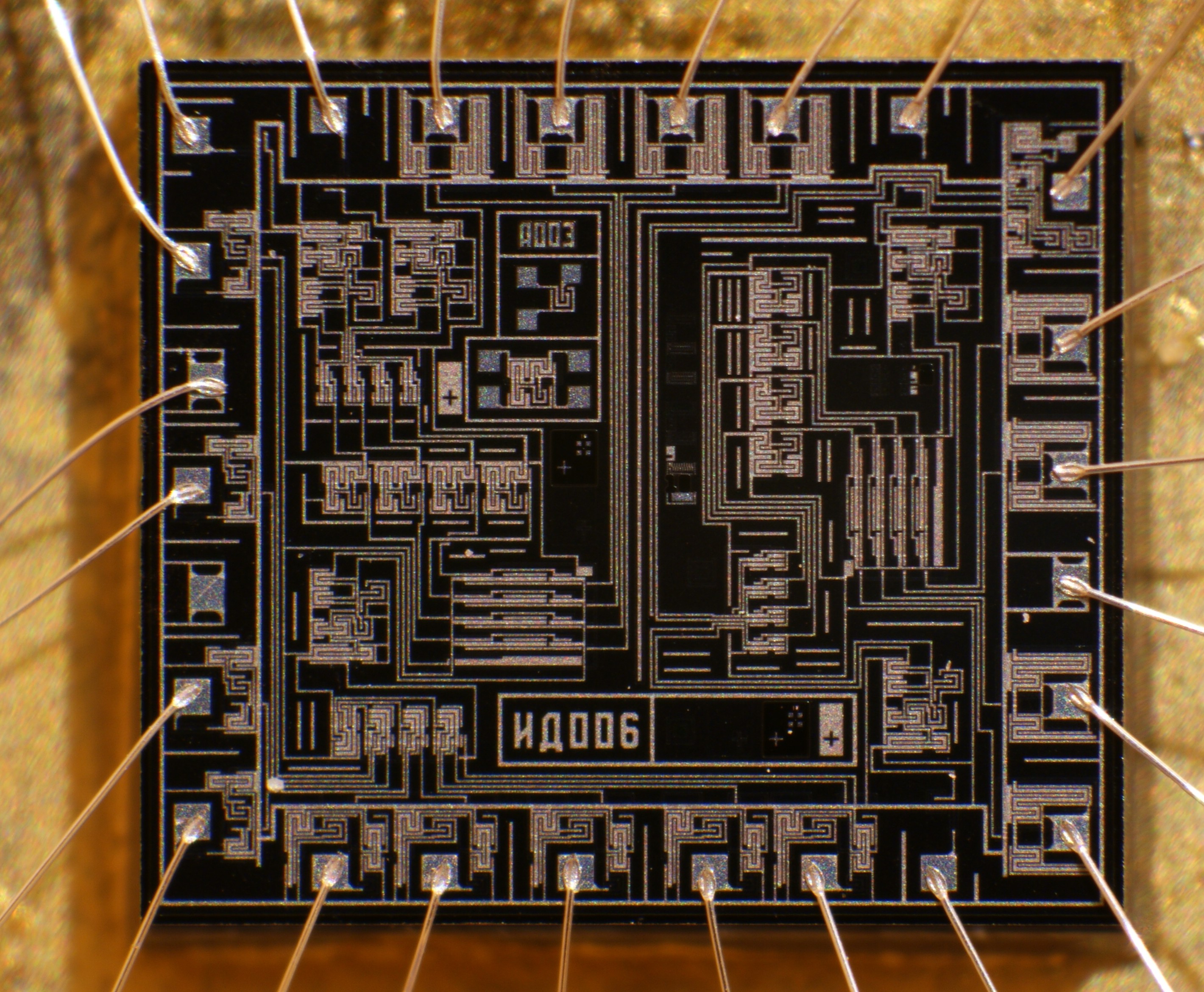

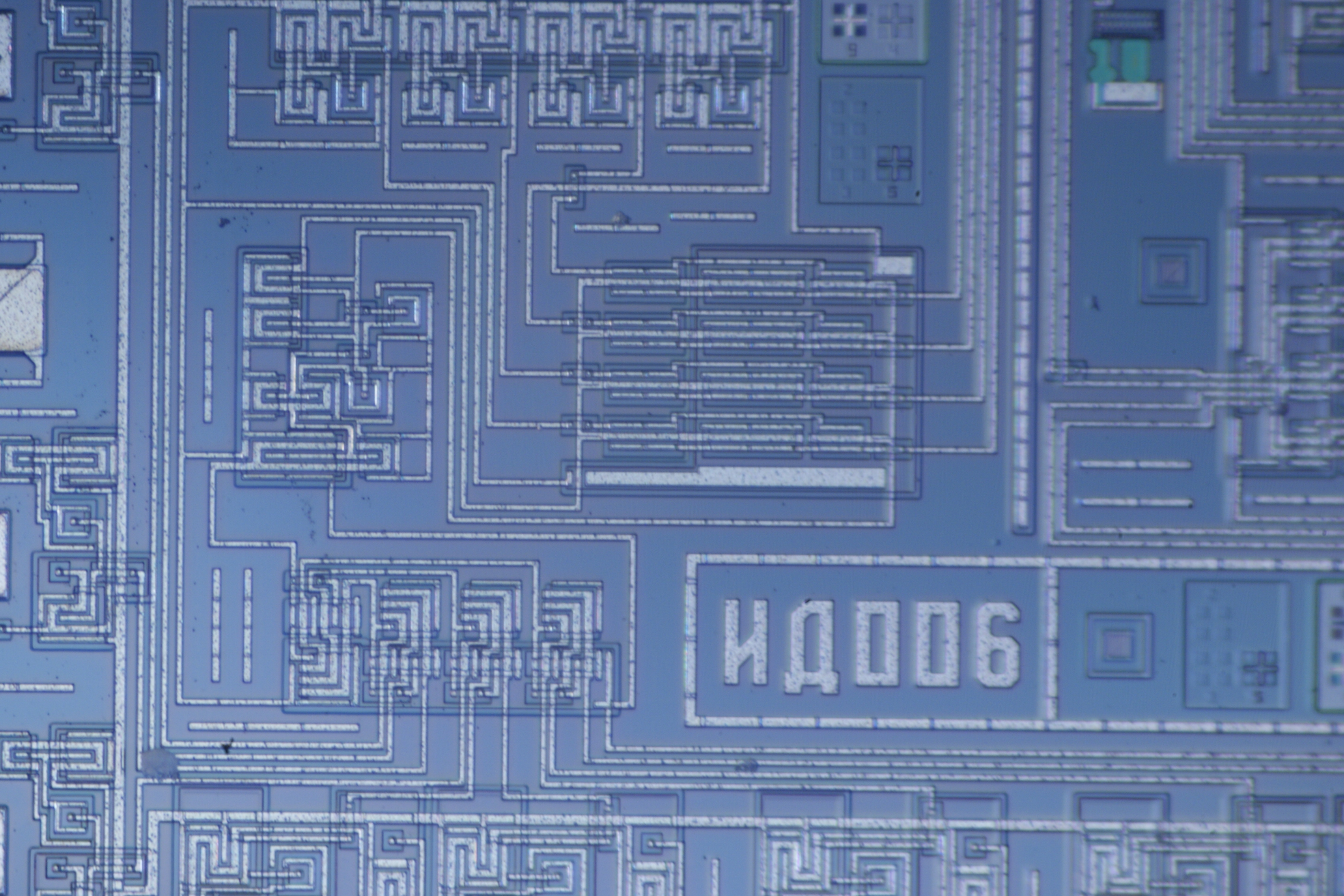

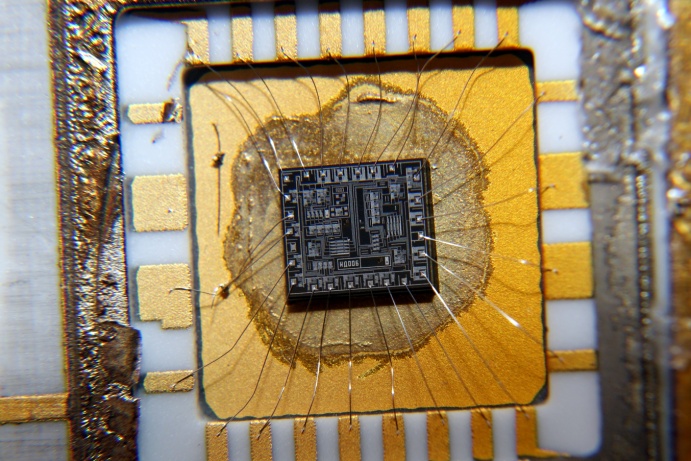

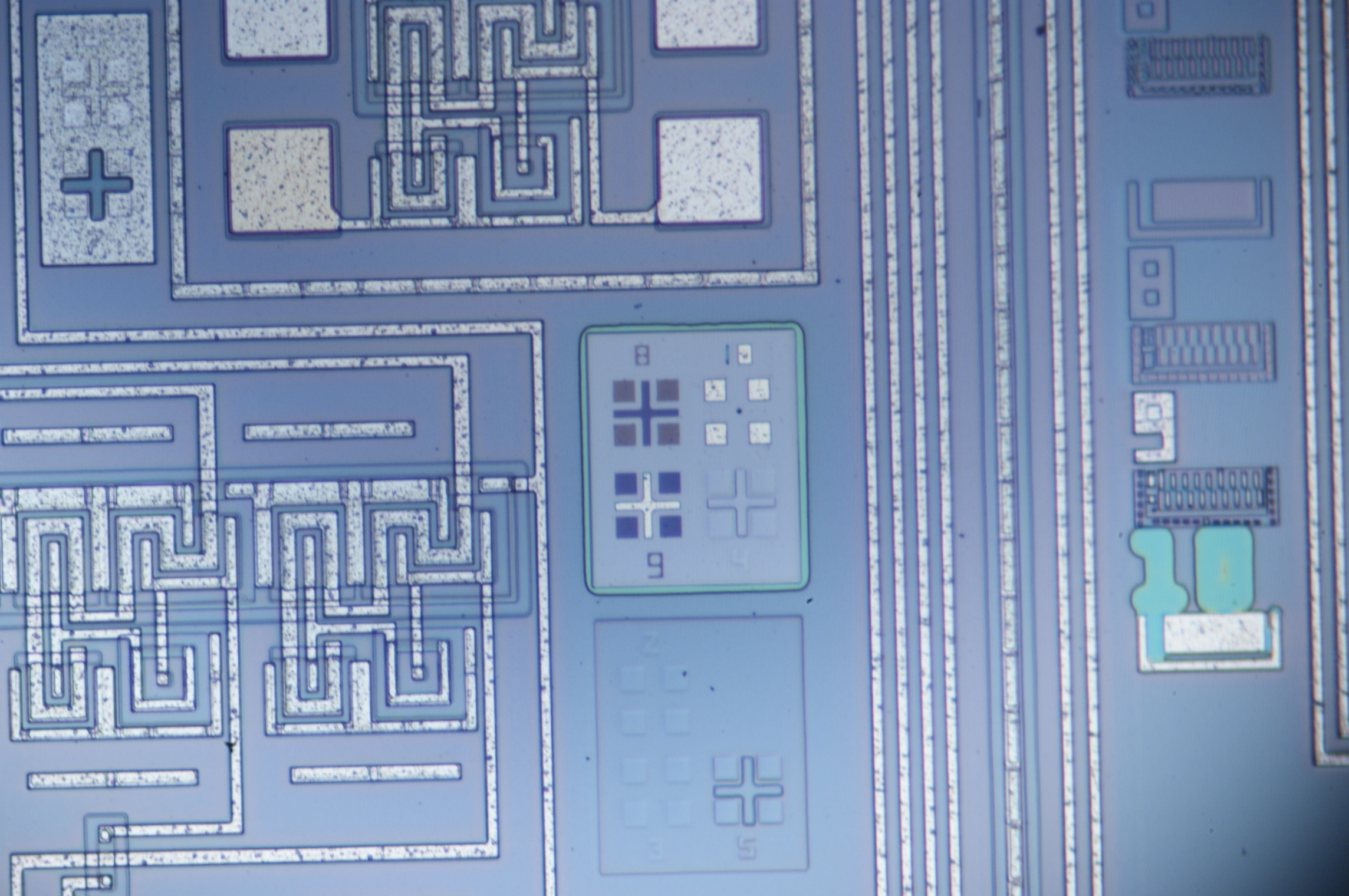

Снимки под микроскопом, черная область над буквами "ИД006", объективами 4х и 10х:

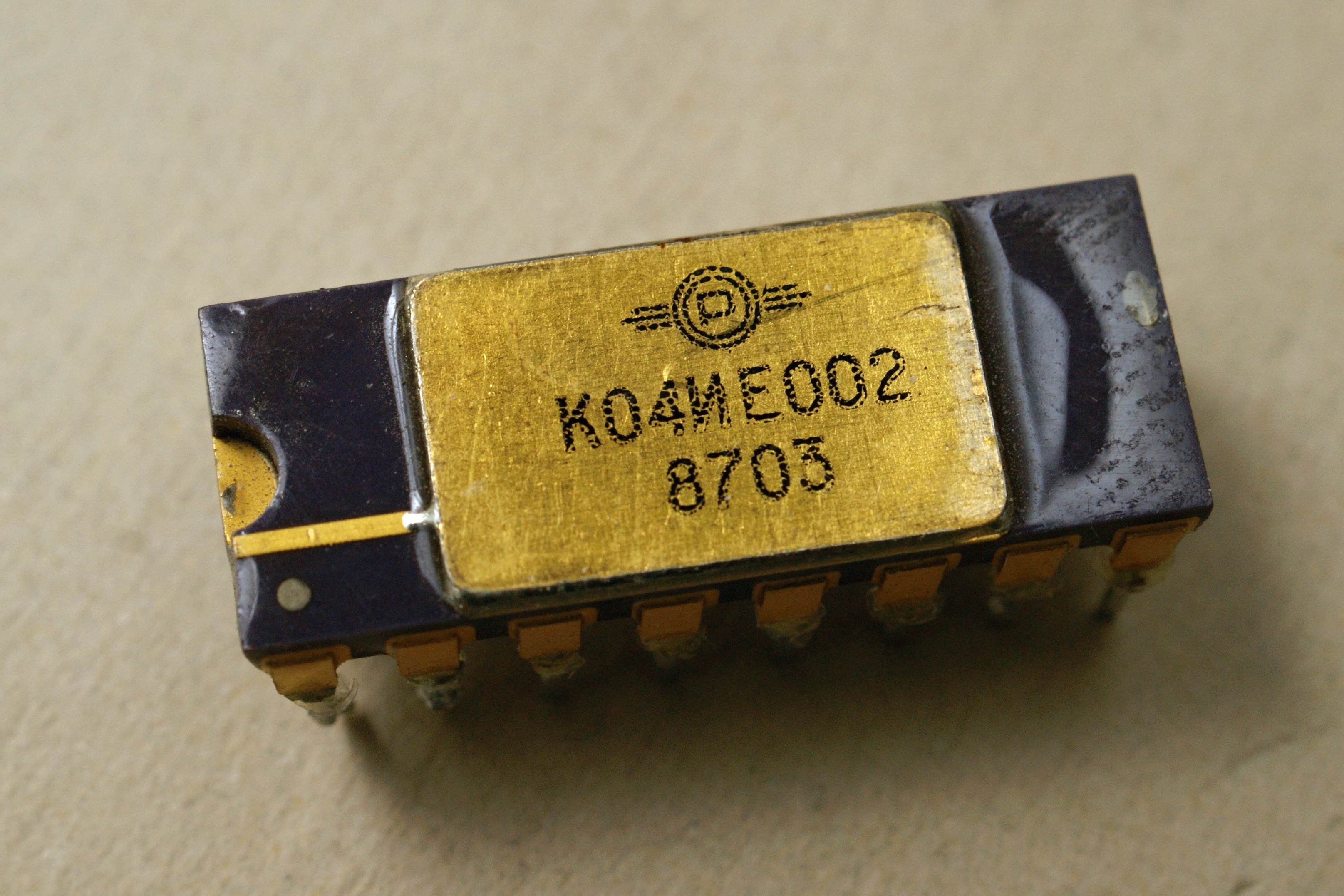

К04ИЕ002

Назначение неизвестно... какой-то счетчик. Применялась в частотомере Ч3-64.

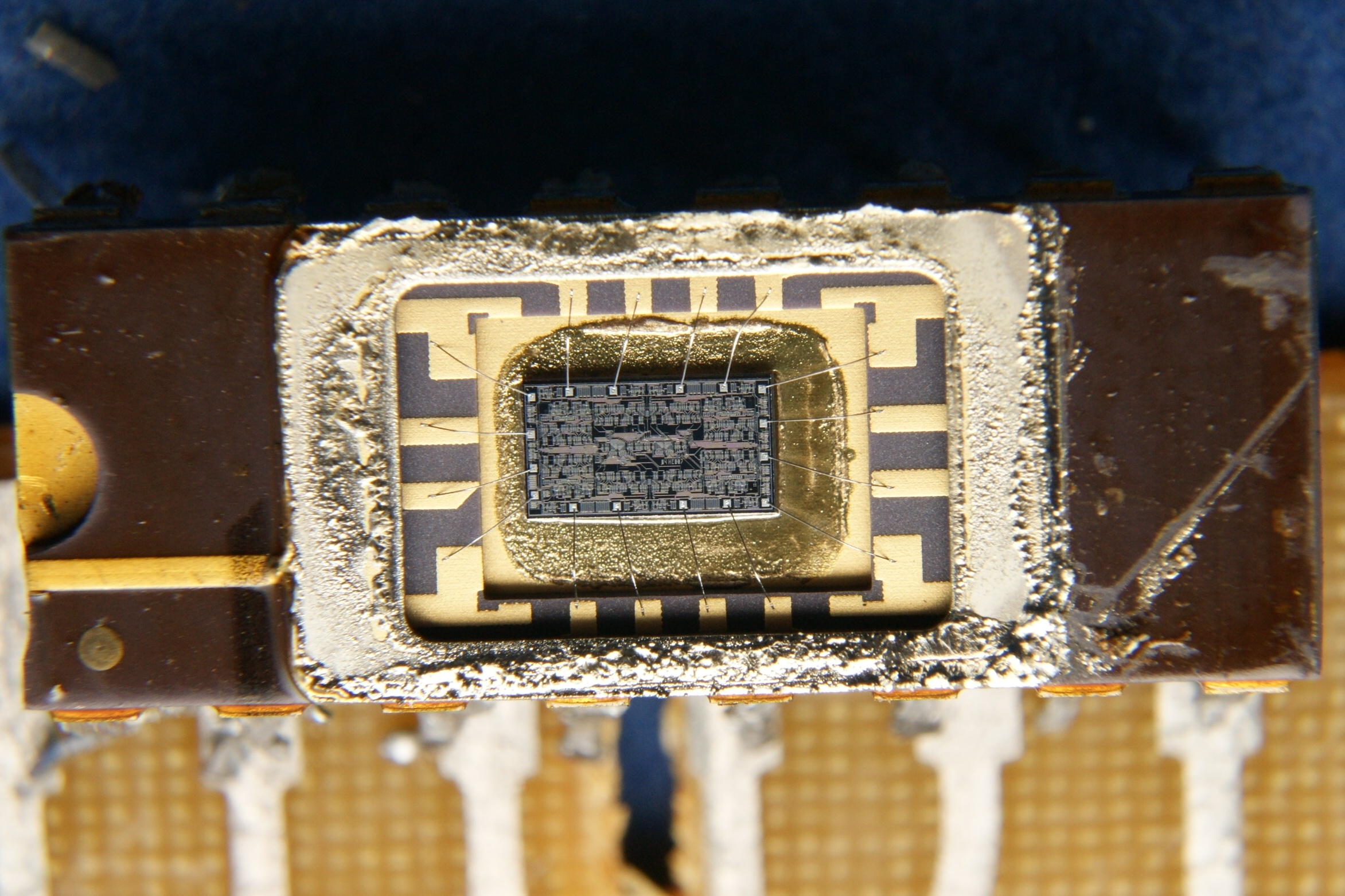

Микросхема представляет собой гражданскую версию 04ИЕ007, собственно, даже кристалл внутри у неё именно ИЕ007:

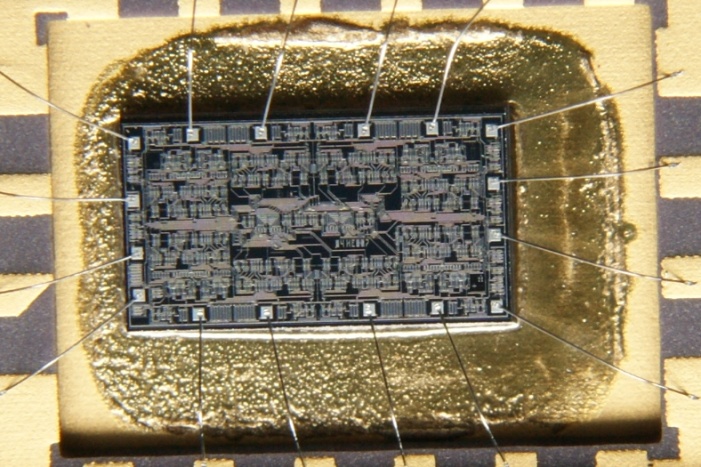

(фото от 1Ж24Б)


(фото с форума Портативное ретрорадио)

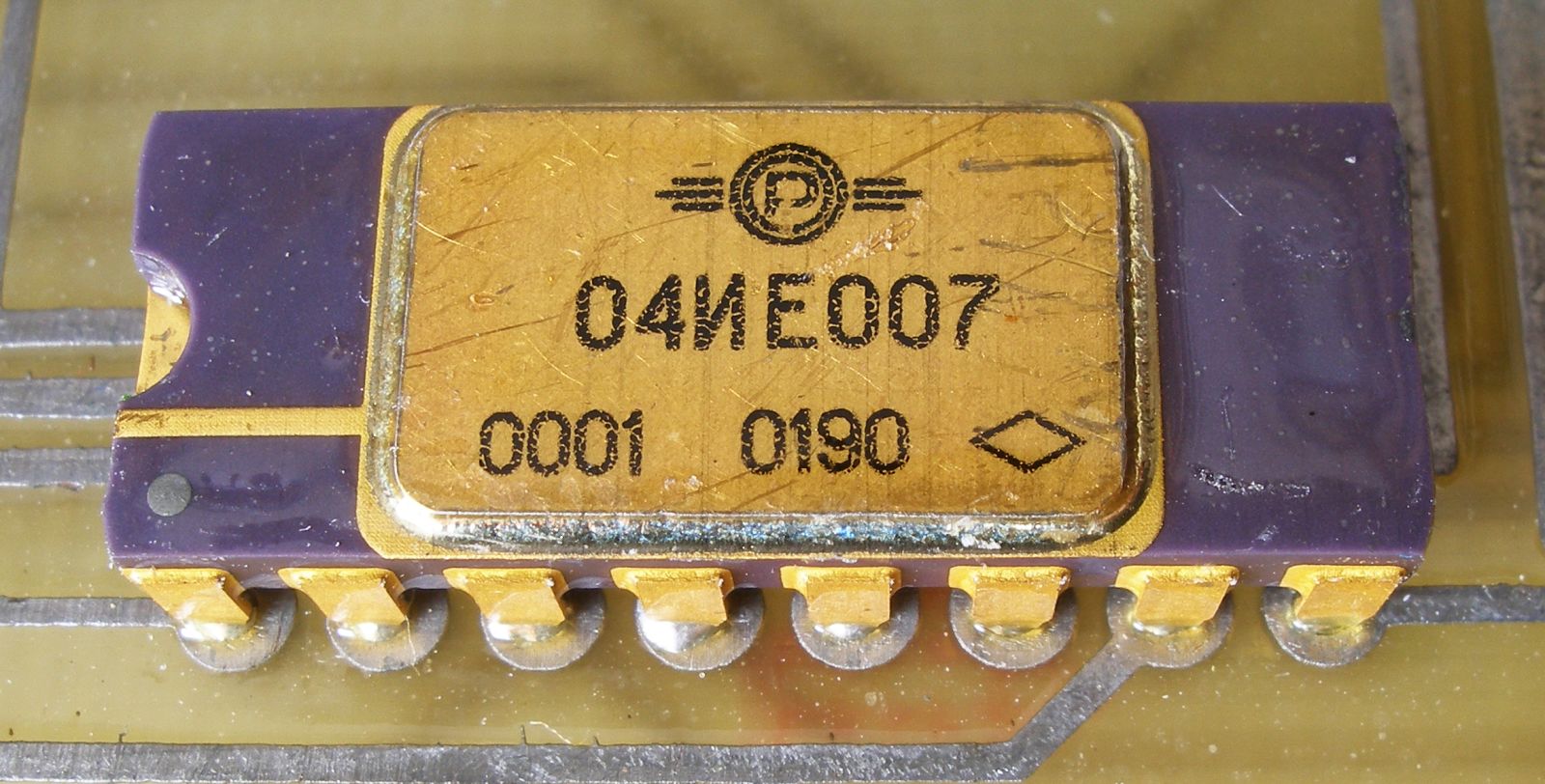

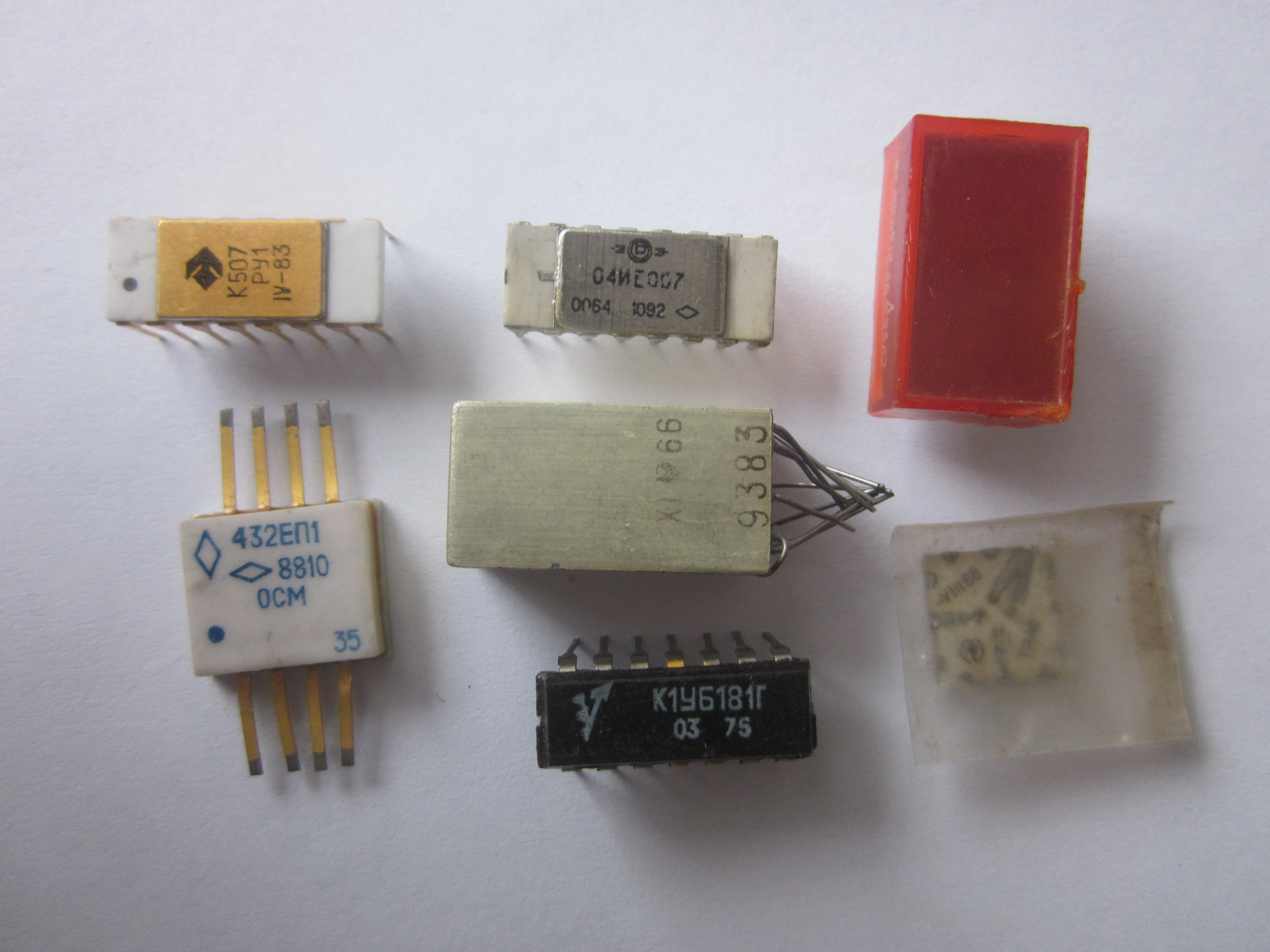

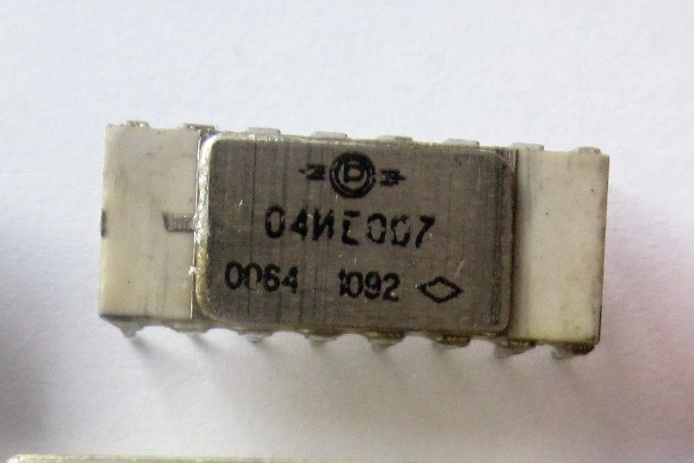

04ИЕ007


(фото с форума Портативное ретрорадио)

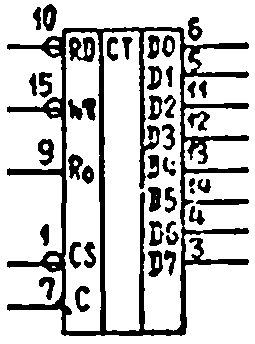

ТТЛ байтовый счетчик со встроенным регистром, частота счета не менее 100 МГц.

Применялась в измерительном оборудовании.

Микросхема представляет собой функциональный аналог западной 54LS590 (или 54LS591). Вероятно, история её появления связана с частотомером Ч3-64, который копировался с западного 5334B от Hewlett-Packard. В схеме 5334B используется 54LS590, и Минрадиопрому потребовалось разработать её замену. Причём это именно аналог, а не полная копия.

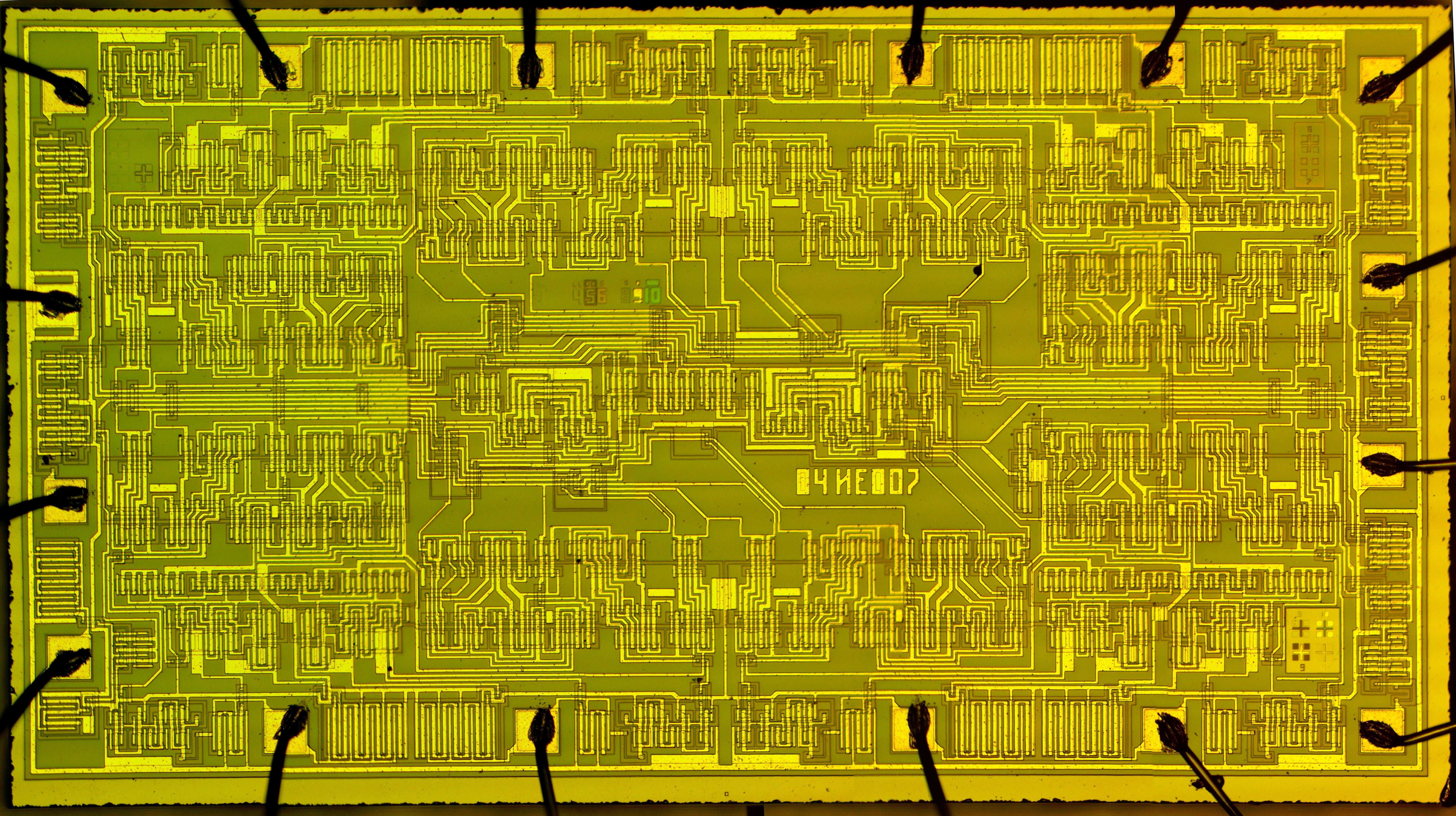

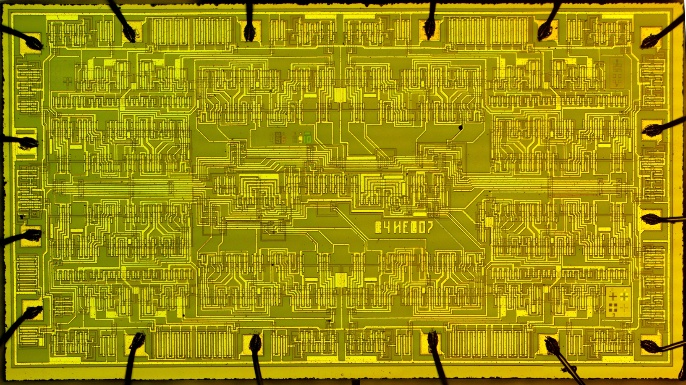

(фото от 1Ж24Б)


(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)
