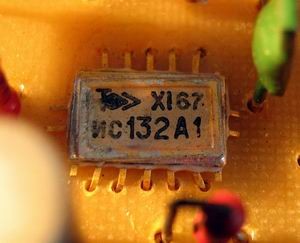

ИС132А1

Это ранние выпуски микросхемы К1ЛБ1013 (элемент 2ИЛИ-НЕ) из 110ой серии.

Производитель - московский НИИ полупроводниковой электроники (ныне НПП "Пульсар").

Микросхема, как это ни странно, стоит в телевизоре "Электроника-24", вероятно, в одном из опытных экземпляров. Она используется как схема сравнения в АПЧиФ (выводы 1 и 5 используются как входы, а вывод 8 - выход).

Отдельного разговора заслуживает корпус. Это 10-выводной, ранний вариант, к тому же с боковыми рудиментами. Он называется "Торжок" и был разработан в НИИТТ. В дальнейшем микросхемы этой серии получили стандартный 14-выводной металлокерамический корпус 401-14.


(фото с форума Портативное ретрорадио)
