ИМГ1-02

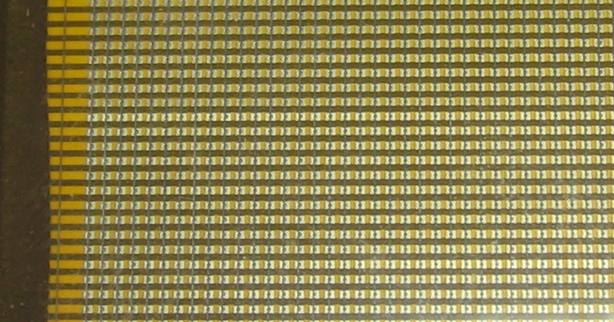

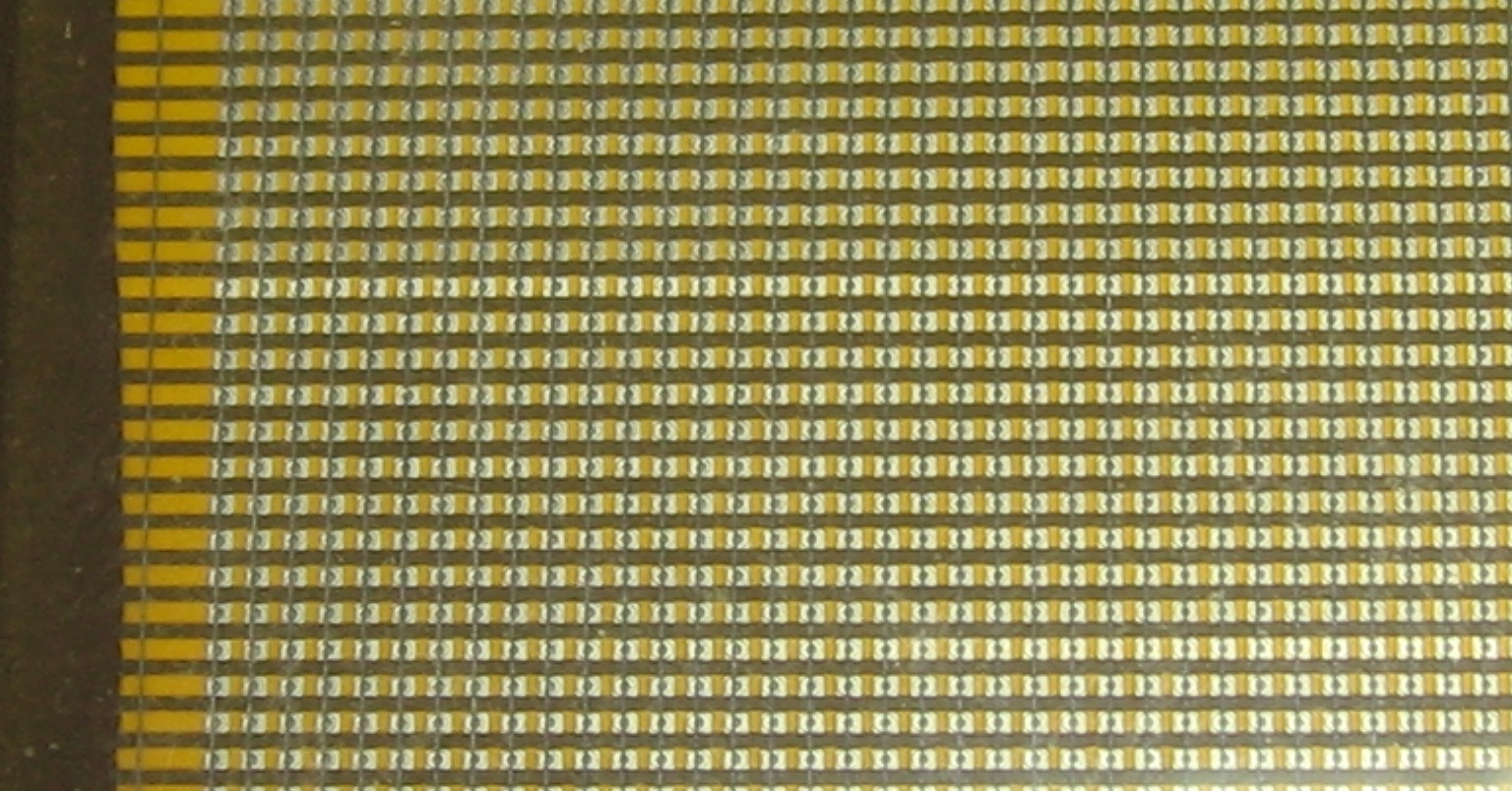

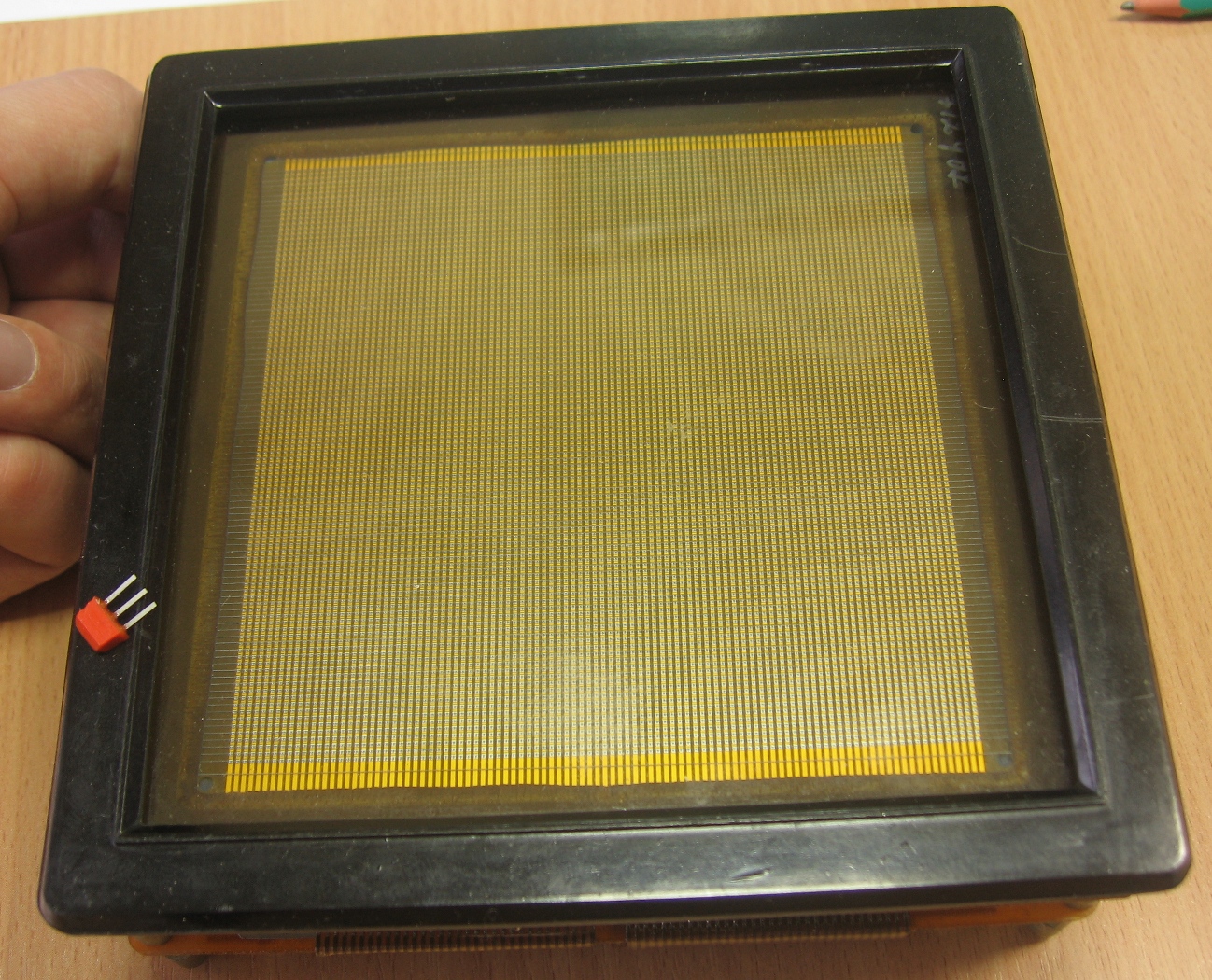

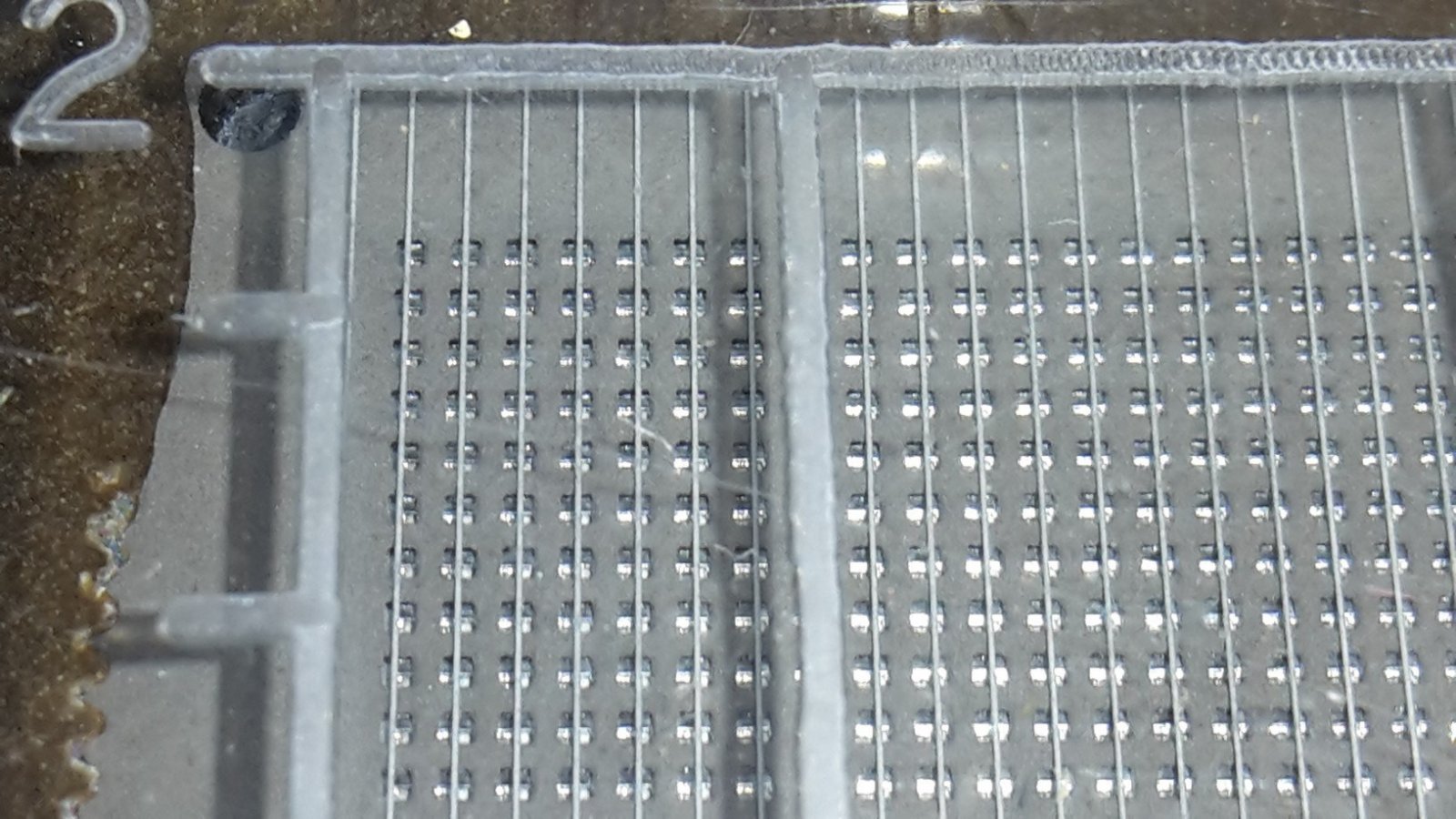

Вот пример использования матрицы ГИП-10000. (И)ндикаторный (М)одуль (Г)азоразрядный, 1ая разработка; следующая цифра, полагаю, обозначает различные версии знакогенератора.

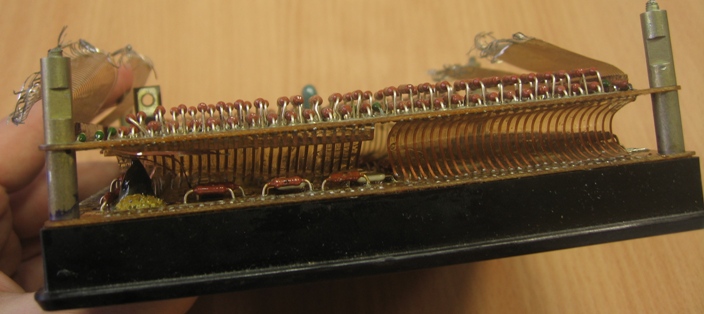

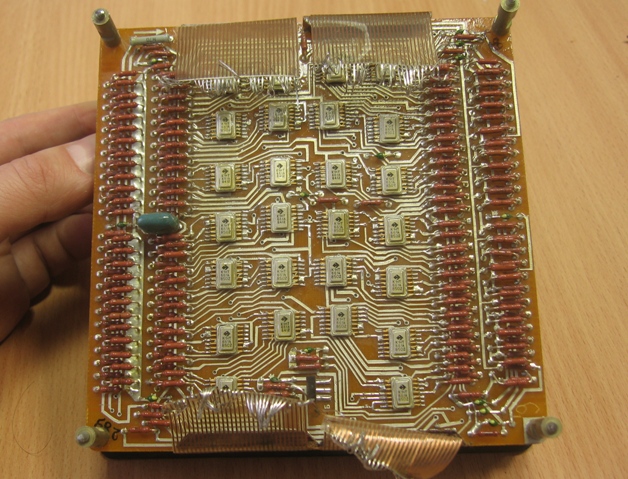

Единый конструктив, состоящий из уже упомянутых матрицы и знакогенератора, а также памяти, схем синхронизации и развертки. Управление индикатором осуществляется логическими кодовыми сигналами - по оси X по двухразрядному двоично-десятичному коду, а по осу Y - по 100-канальному единичному позиционному коду. Справочная информация на него.

Производитель - ПО "Газотрон", г.Ровно (Украина).

А разработана она была Рязанским НИИ газоразрядных приборов (начальник отдела А.Б.Покрывайло), по теме "Атлет".

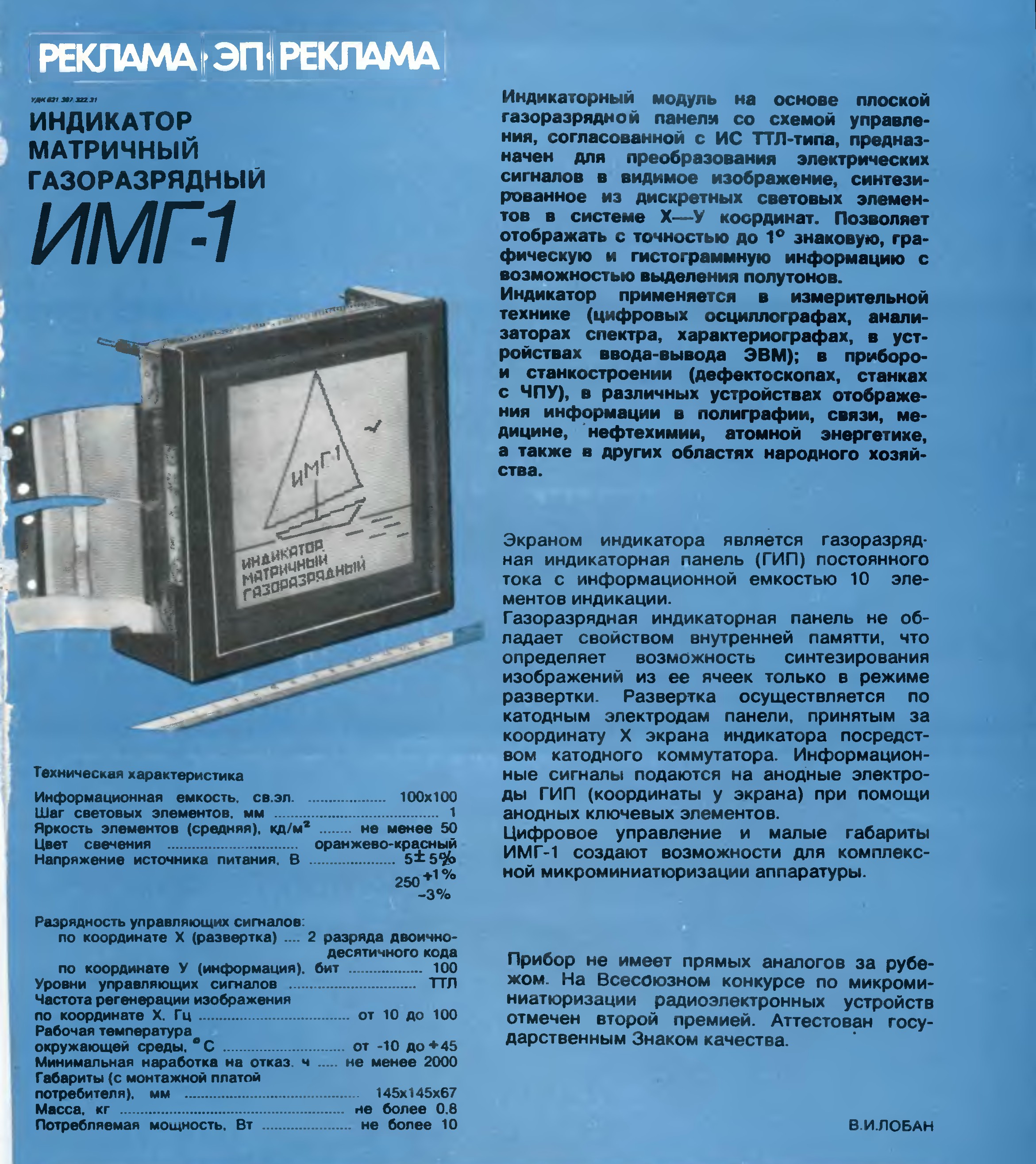

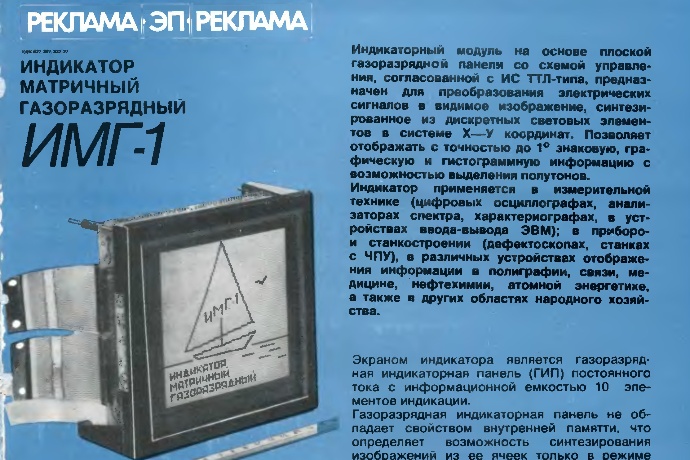

Любопытная вещь - реклама этого индикатора в журнале "Электронная промышленность" за 1980 год:

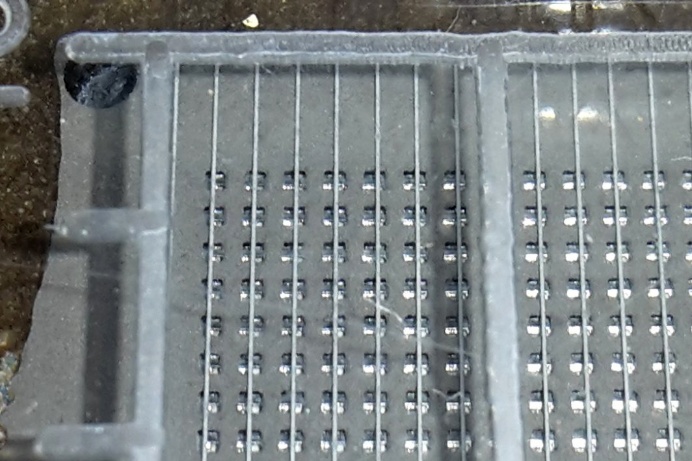

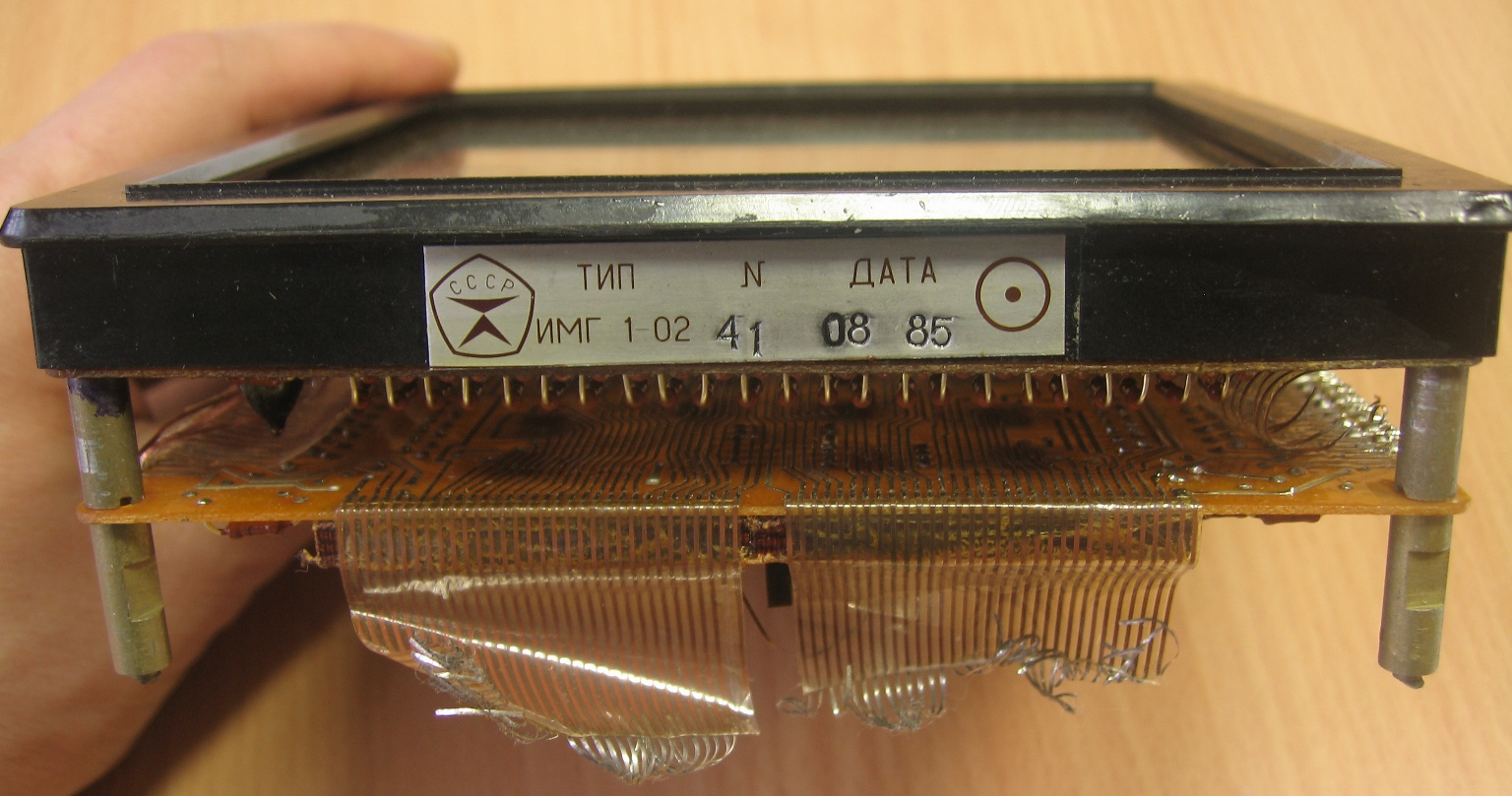

У меня она появилась, увы, в довольно разбитом состоянии...

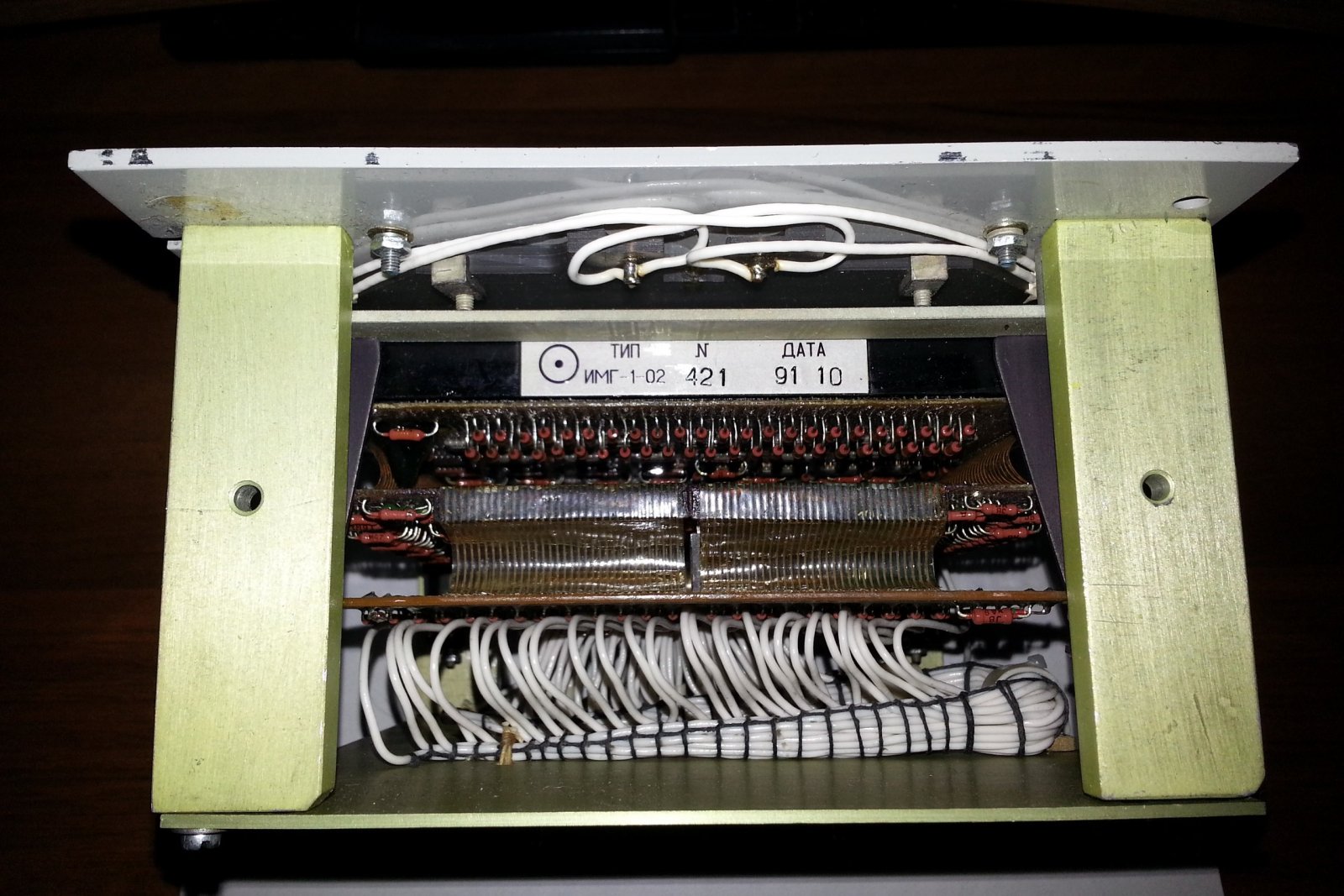

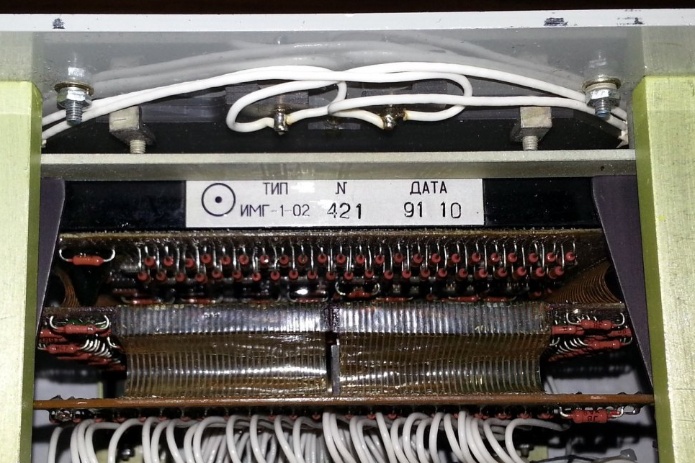

(фото с Форума радиодеталей)


(фото с Форума радиодеталей)

Источники:

1. Автоматические измерения и приборы (аналоговые и цифровые) / П.П. Орнатский. - 5-е изд., перераб. и доп. - К.: Вища шк. Головное изд-во, 1986.
2. Вуколов Н. И., Михайлов А. Н. Знакосинтезирующие индикаторы: Справочник/ Под ред. В. П. Балашова.- М.: Радио и связь, 1987.
3. Лисицин Б. Л. Отечественные приборы индикации и их зарубежные аналоги: Справочник. - М.: Радио и связь, 1993 (Массовая радиобиблиотека. Вып. 1165).
