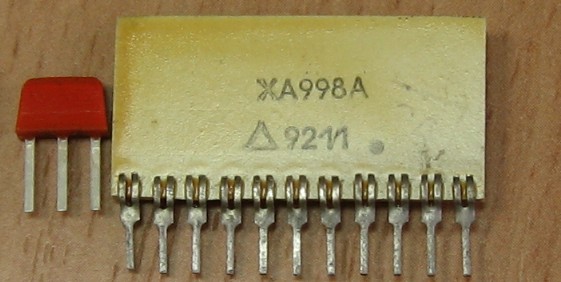

ХА998А

При всей схожести названия, ХА998А сильно отличается от предыдущего образца - она содержит только АМ-тракт, см. справочный лист.

Она реализует следующие функции:

   - предусилитель ВЧ
   - двойной балансный смеситель
   - гетеродин
   - ПЧ усилитель с управлением по цепи АРУ
   - балансный детектор
   - предусилитель ЗЧ

ХА998А пригодна для использования в качестве АМ тракта на всех радиовещательных диапазонах. Она имеет следующие характеристики:
   - широкий динамический диапазон входного сигнала
   - очень малые шумы
   - высокая чувствительность
   - стабильные характеристики в диапазоне напряжений питания 3-12 В
   - невысокий потребляемый ток
   - небольшое количество внешних элементов
   - гетеродин с частотой до 30 МГц
   - широкий диапазон принимаемых частот (до 50 МГц с внешним гетеродином)
   - достаточно высокий уровень выходного напряжения (100 мВ)

Производитель не маркирован, но известно что это минский НПК "Сигнал".

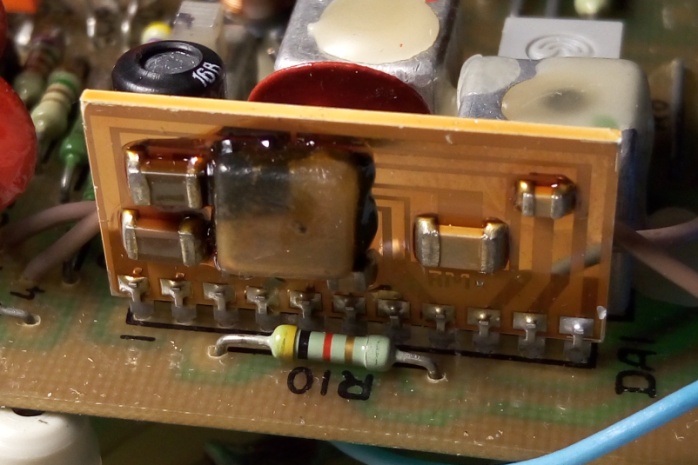

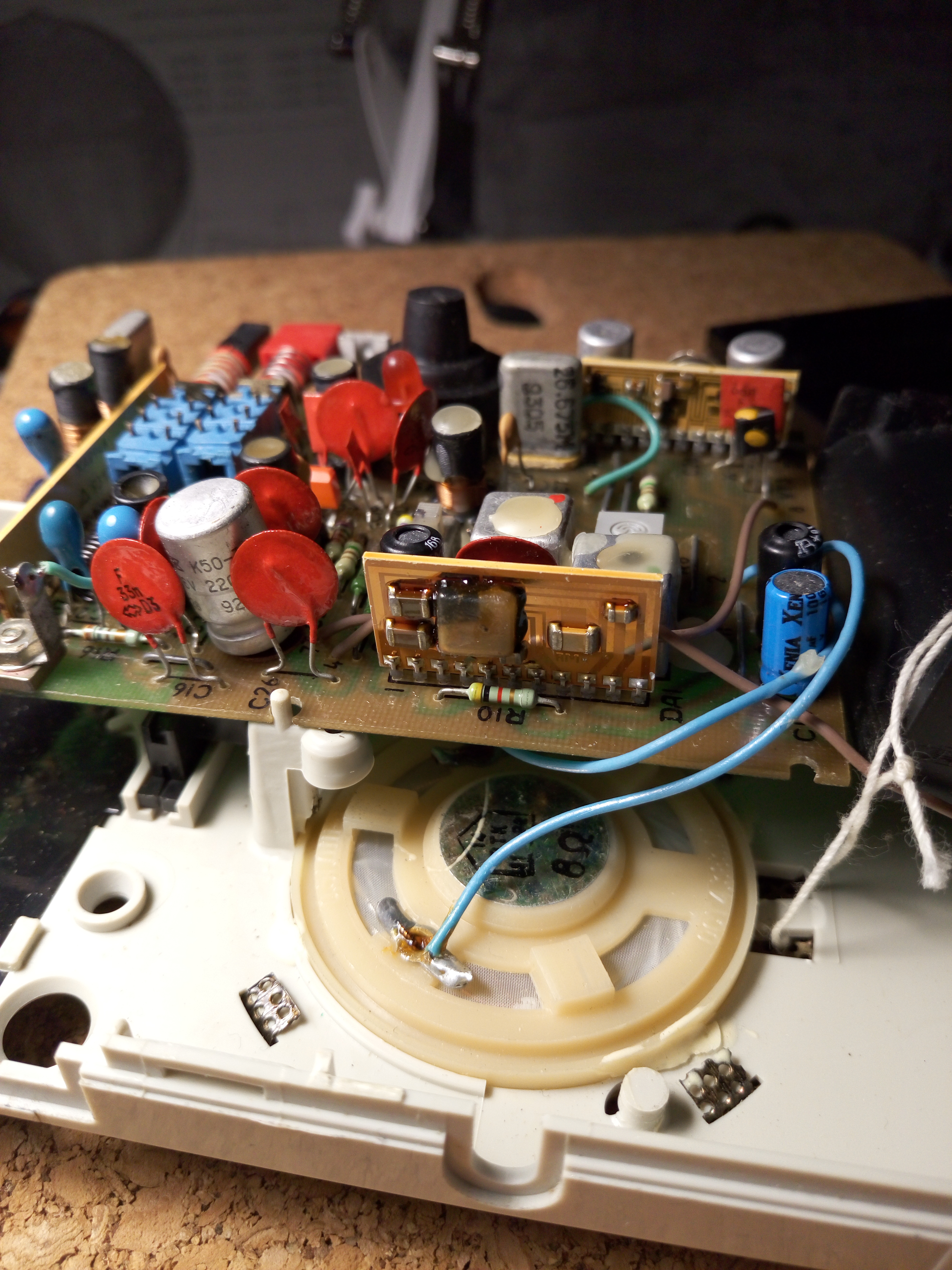

(фото с форума Портативное ретрорадио)

Источники:

1. Справочник выпускаемой продукции НПК "Сигнал" ПО "Горизонт". Минск, 1994.
2. Справочный листок - "Радиолюбитель" №№1-2, 1994
