ГГ1-0.5/5

Газотрон с оксидным катодом прямого накала, заполнение - инертный газ (смесь криптона с ксеноном) при 25—40 Па (0,2—0,3 мм рт. ст.). Срок службы - 800 ч. Работает в вертикальном положении цоколем вниз. Наибольшая частота питающего напряжения - 50 Гц.

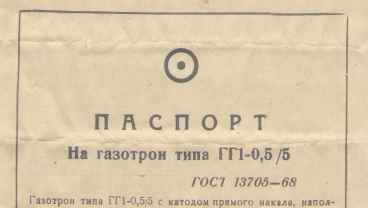

Справочный лист на него, этикетка (от scAvenger'а) и рекламный листок с Всесоюзной Промышленной Выставки 1956 года.

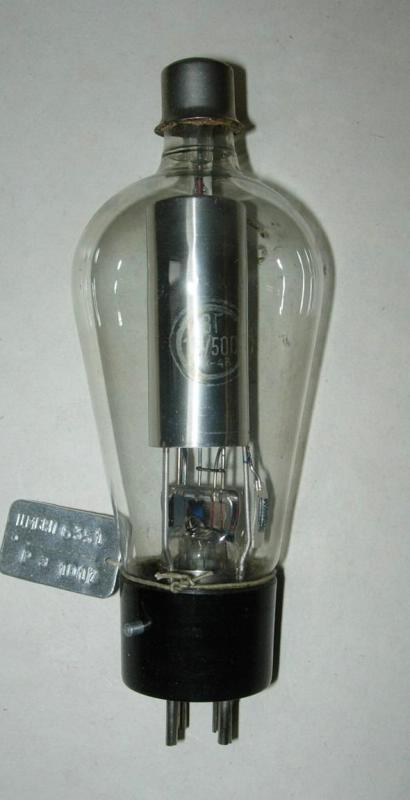

Старое название - ВГ-1,5/5000. Также в некоторых справочниках встречается под названиями ВГ-10 и ГГ-1,5/5; впрочем, эти варианты не прижились.

Производители - "Светлана" (Санкт-Петербург) и ПО "Газотрон", г.Ровно (Украина).

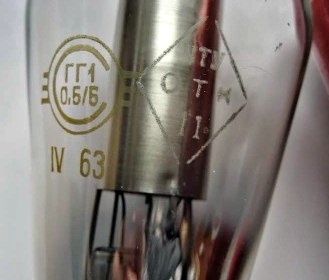

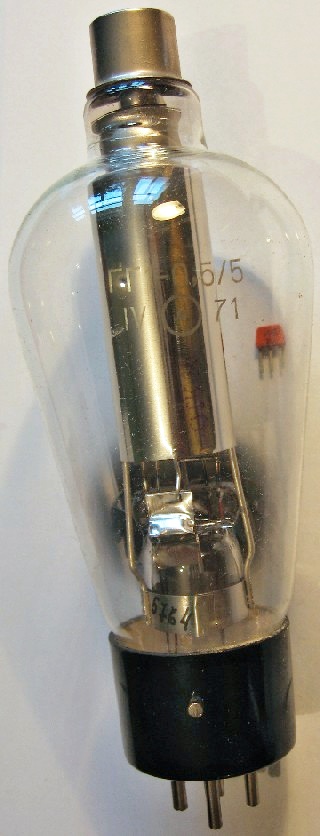

газотрон ГГ1-0,5/5
газотрон ГГ1-0,5/5 газотрон ГГ1-0,5/5

газотрон ГГ1-0,5/5

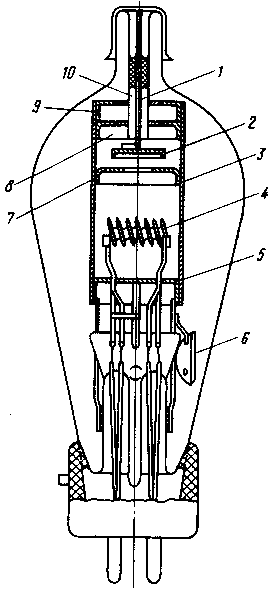

газотрон ГГ1-0,5/5 Газотрон содержит прямонакальный (с целью уменьшения времени предварительного разогрева) оксидный катод 4, изготовленный из свернутой в спираль плоской ленты, дисковый никелевый анод 2, скрепленный с молибденовым анодным выводом 1, проходящим по центру стеклянной трубки 10. Катод и анод окружены анодным экраном 3, представляющим собой цилиндр с четырьмя поперечными диафрагмами. Диафрагмы 9 и 8 используются для крепления анодного экрана к стеклянной трубке, диафрагмы 8 и 7 образуют анодную камеру, диафрагма 5 используется для прикрепления анодного экрана к катодной ножке.

Анодный экран электрически связан с катодом и выполняет несколько функций. Прежде всего, благодаря малому зазору между экраном и анодом пробивные напряжения определяются левой ветвью кривой Пашена и достаточно велики. Единственный путь прохождения разряда в таком газотроне - это от катода через отверстие в диафрагме 7 на анод. Размеры отверстия в диафрагме 7 выбираются таким образом, чтобы обеспечить минимальное напряжение возникновения разряда в прямом направлении и максимальное обратное пробивное напряжение.

Нижняя часть анодного экрана выполняет функции теплового барьера, препятствующего отводу тепла и тем самым повышающего экономичность катода.

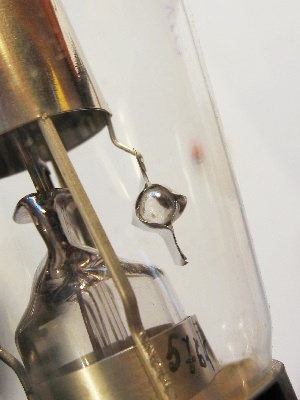

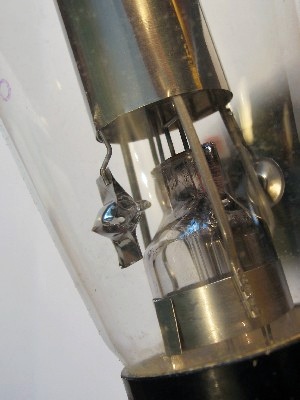

Газовое наполнение прибора — смесь криптона с ксеноном. Инертное газовое наполнение расширяет область рабочих температур прибора, но уменьшает срок службы по сравнению с ртутным наполнением. Для поддержания чистоты газового наполнения использован газопоглотитель 6.

Источники:

1. Электротехнический справочник. Под общей редакцией А.Т. Голована, П.Г. Грудинского, Г.Н. Петрова, А.М. Федосеева и М.Г. Чиликина. М.-Л., Госэнергоиздат, 1952.
2. М.Д. Гуревич, М.Д. Гуревич – «Электровакуумные приборы». Военное издательство Министерства Обороны Союза ССР. Москва – 1955.
3. И.Л. Каганов. Электронные и ионные преобразователи (основы промышленной электроники). Часть вторая. Ионные приборы. - Государственное энергетическое издательство. Москва, 1955.
4. Электровакуумные приборы (Справочник). - М.-Л. Государственное энергетическое издательство, 1956.
5. Терещук Р.М., Домбругов Р.М., Босый Н.Д. Справочник радиолюбителя. Под общ. ред. В.В. Огиевского. - Киев.: Государственное издательство технической литературы УССР, 1957
6. Зденек Брудна - Йозеф Поустка. Каталог электронных ламп. Прага, 1957г., Государственное издательство технической литературы.
7. М.Д. Гуревич, М.Д. Гуревич – Электровакуумные приборы. Издание второе, переработанное и дополненное. Военное издательство Министерства Обороны Союза ССР. Москва – 1960.
8. Гурлев Д.С. Справочник по электронным приборам. К.: "Государственное издательство технической литературы УССР", 1962.
9. Д. С. Гурлев. Справочник по электронным приборам. Издание третье, дополненное.- Киев, издательство "Технiка", 1964.
10. Хлебников Н.Н. Электронные приборы. М.: "Связь", 1966.
11. Д. С. Гурлев. Справочник по электронным приборам. Издание четвертое, переработанное и дополненное.- Киев, издательство "Технiка", 1966.
12. Справочник по електронни лампи. Йордан Боянов. Държавно издателство "Техника". 1966.
13. Г.С. Векслер, Я.И. Тетельбаум. Электропитание радиоустройств. Издание второе. - Издательство "Техника", Киев, 1966.
14. Гурлев Д.С. Справочник по ионным приборам. - Киев, Издательство "Технiка", 1970.
15. К.С. Петров, О.Я. Язгур. Электронные приборы. Издательство "Связь", Москва, 1970.
16. Справочник по электронным приборам. Гурлев Д.С. Изд. 5-е, исправленное и дополненное. "Технiка", 1974
17. Кацнельсон Б.В. и др. Электровакуумные электронные и газоразрядные приборы: Справочник / Б.В. Кацнельсон, А.М. Калугин, А.С. Ларионов; Под общ. ред. А.С. Ларионова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1985
18. Гуртовник А.Г. и др. Электровакуумные приборы и основы их конструирования: Учебник для техникумов / А.Г. Гуртовник, Е.Г.Точинский, Ф.М.Яблонский. - М.: Энергоатомиздат, 1988.
