ФУО-135

фотоприемник ФУО-135

Одноканальный высокочувствительный фотоприемник ближнего ИК-диапазона (0,4-1,1 мкм) с линейным выходом, для использования в экспонометрической технике в качестве датчика медленно изменяющихся ИК-сигналов.

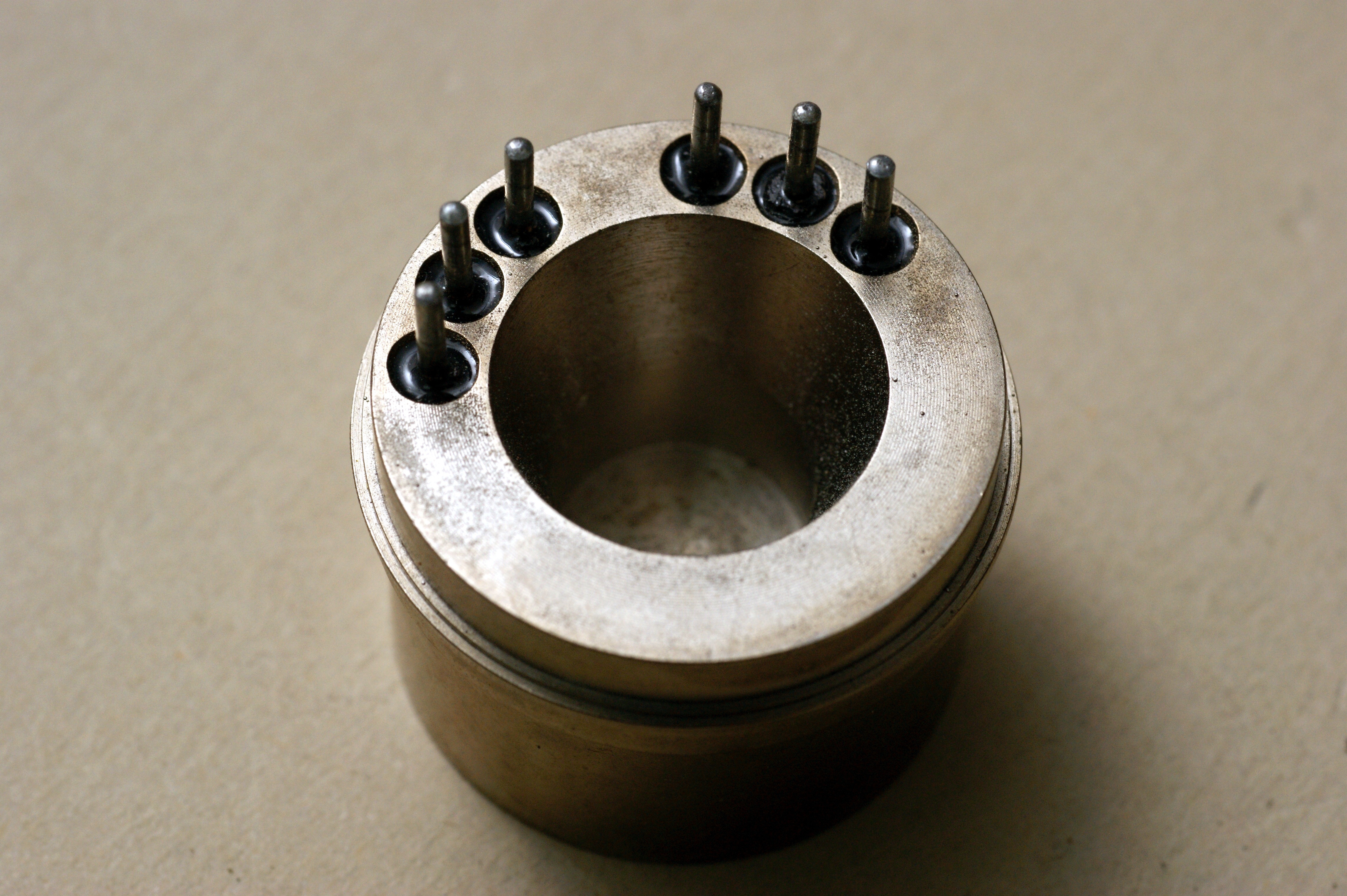

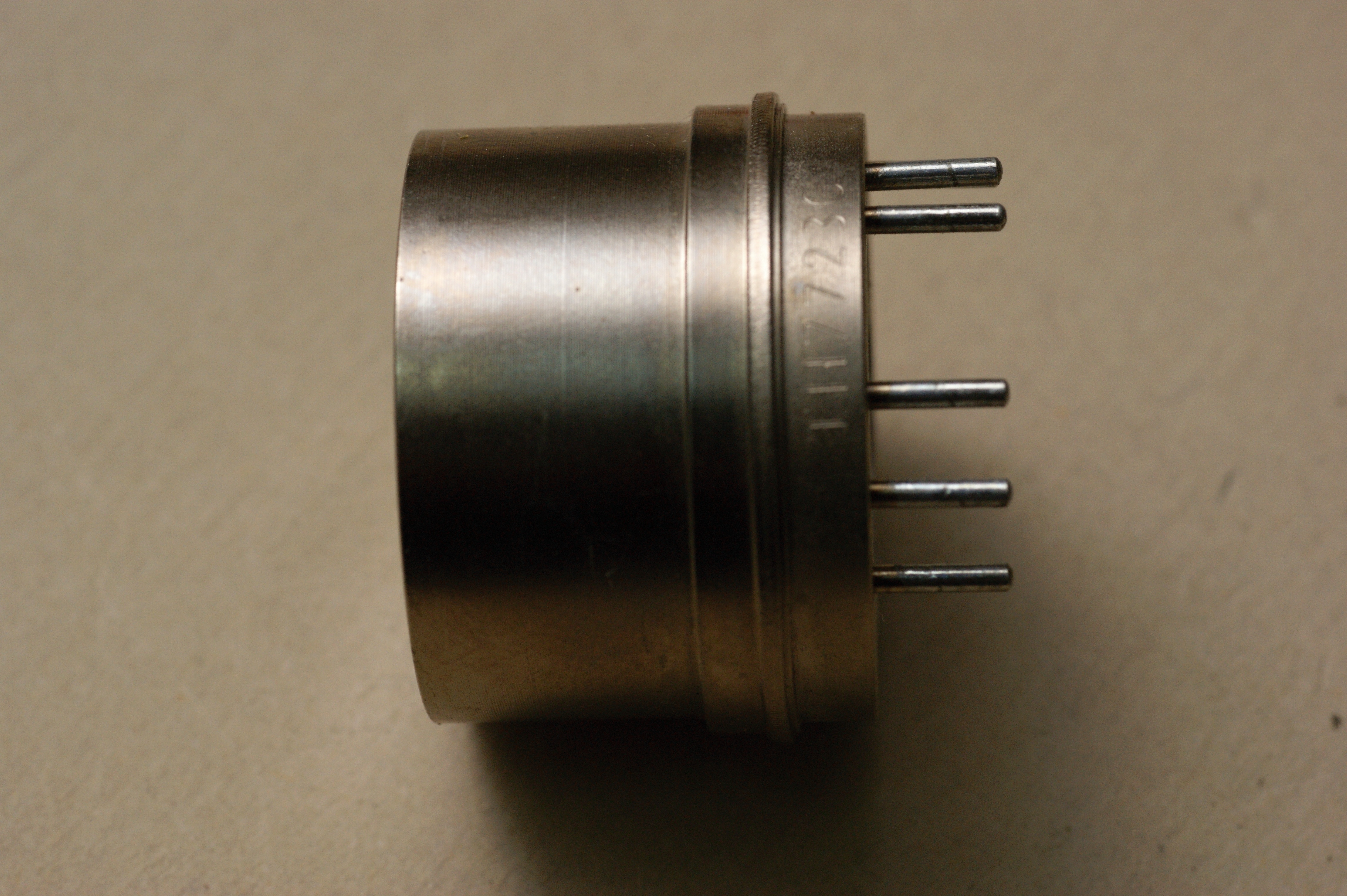

Он входит в одно семейство датчиков вместе с ФУО-127 и аналогичными, от ФУО-127 отличается наличием трансимпедансного усилителя и размером чувствительного элемента - 10 мм. Судя по заводскому паспорту, основной режим работы предполагается на частоте около 10 кГц. Корпус- нестандартный, герметичный 6-выводной.

Разработчик, скорее всего, центральное конструкторское бюро завода "Кварц" (ныне ЦКБ "Ритм"), серийный производитель - тот же завод "Кварц".

Основные параметры

Порог чувствительности не более 0,4*10-8 Вт
Вольтовая монохроматическая чувствительность не менее 105 В/Вт
Нижняя граница АЧХ не более 500 Гц
Верхняя граница АЧХ не менее 15000 Гц
Неравномерность АЧХ в диапазоне частот 9,5...10,5 кГц не более 10%
Напряжение питания +15 В
Ток потребления не более 10 мА

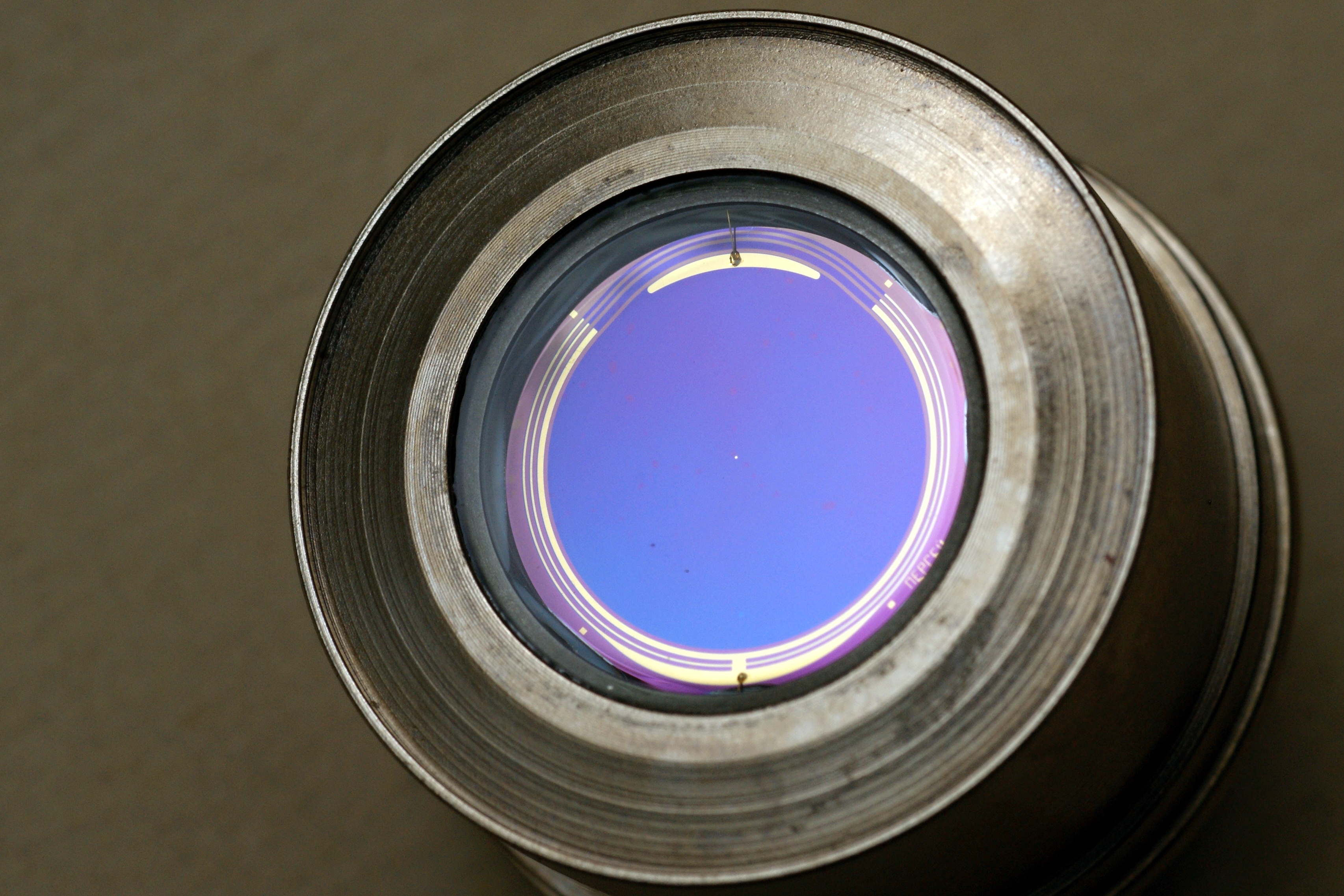

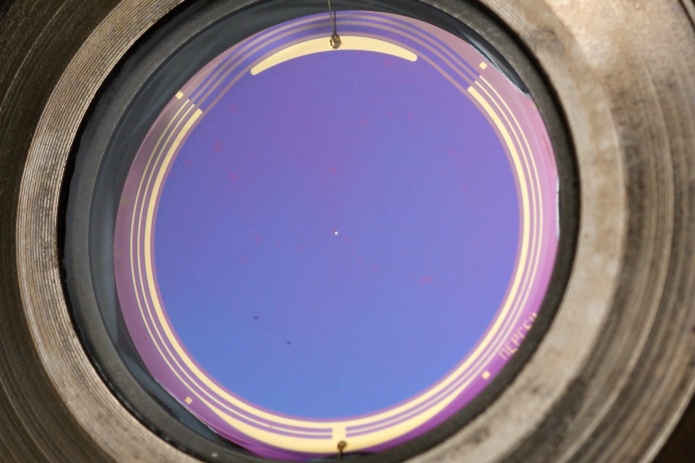

С краешка фотоэлемента проглядывает надпись "ПЕРСЕЙ". Очевидно, это название ОКР по этому изделию:

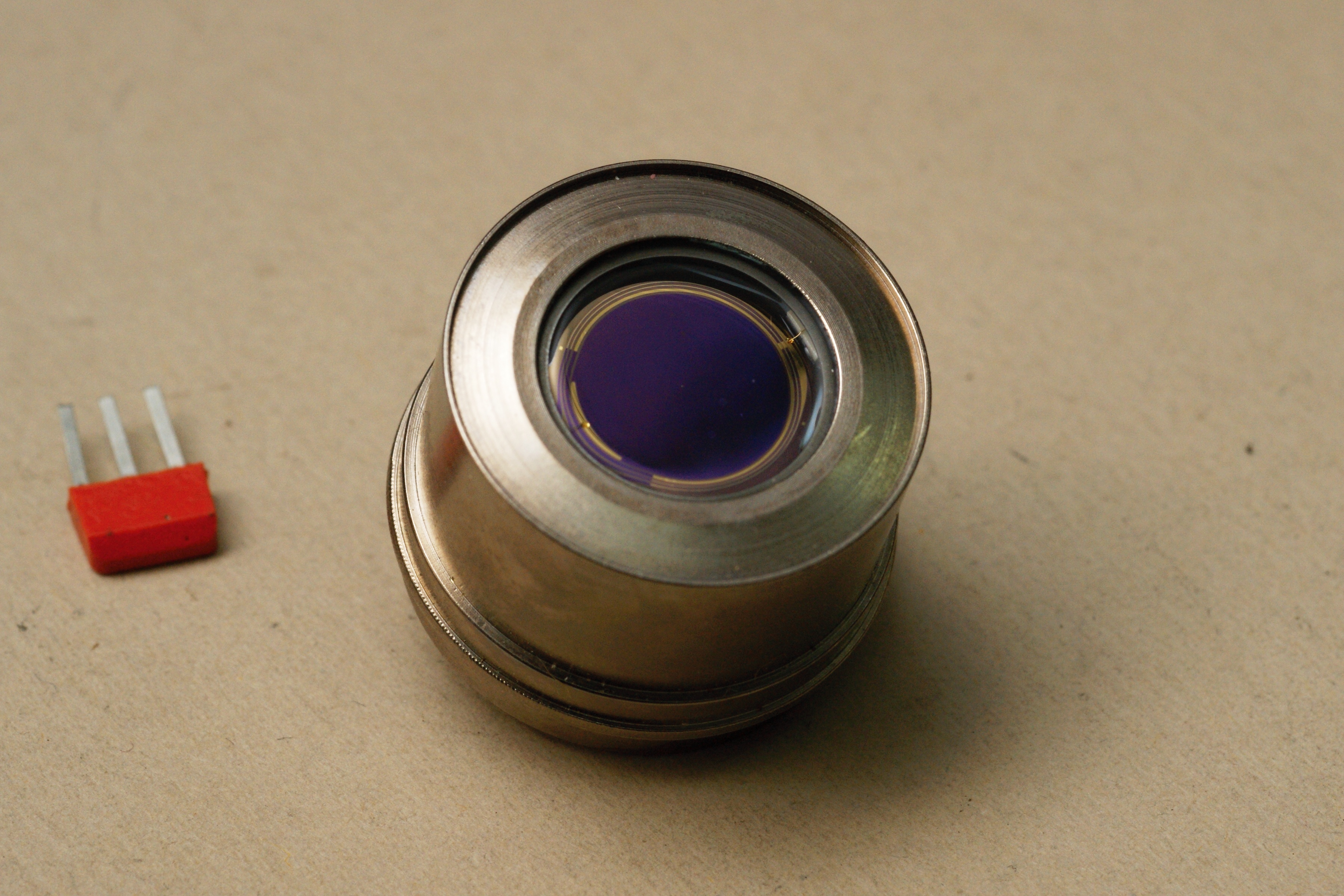

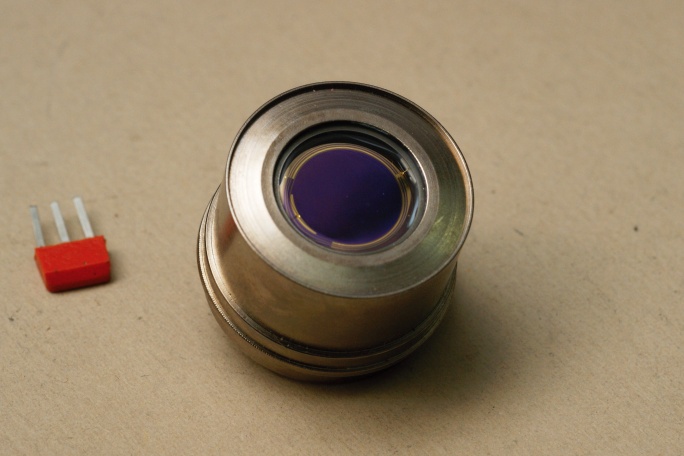

фотоприемник ФУО-135

фотоприемник ФУО-135

фотоприемник ФУО-135

Источники:

1. RHYTM Optoelectronics - 2002.
2. Бараночников М. Л. Приемники и детекторы излучений. Справочник. - М.: ДМК Пресс, 2012.
3. М.Л. Бараночников. Приемники и детекторы излучений. Электронная авторская версия. Москва: 2017.
