Эти фоторезисторы, вместе с ФС-К1, появились в ходе исследований Б.Т. Коломийца (Ленинградский физико-технический институт АН СССР) фотоэлектрических свойств сернистого кадмия.
Проведённая работа дала возможность резко снизить температурную зависимость параметров. Так, в интервале температур 0 ... +100°С уменьшение фототока всего 10% (для сравнения, У ФС-К1 - 70%), а в интервале 0...+40°С температурный коэффициент фототока всего 0,12%/1°С. Это значительно расширило возможности использования фоторезисторов.

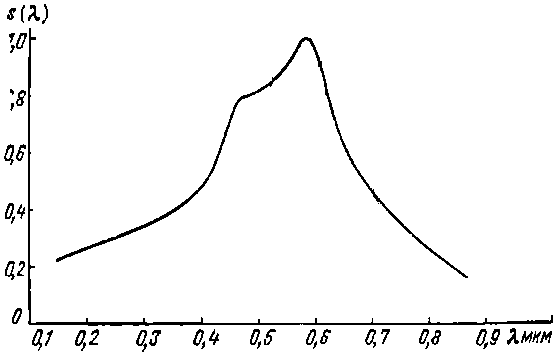

Как и у ФС-К1, диапазон чувствительности ФС-К2 ограничен видимым светом, 640-900 нм. Из минусов можно отметить заметно меньшую чувствительность, по сравнению с ФС-К1.
Пока нет данных о начале и месте их серийного производства. Известно, что на Таллинском заводе полупроводниковых сопротивлений (позже Таллинский радиотехнический завод им. Ханса Пегельмана) освоение этих фотосопротивлений было начато в 1958 году. Но это явно не самое начало их истории, разработка должна была быть закончена пять-шесть лет до того.
С 1959-60 года выпуск ФСК-2 был перенесён на завод № 228 Тамбовского Совнархоза, известном нам как завод "Алмаз" им. 50-летия СССР" (г.Котовск Тамбовской области).

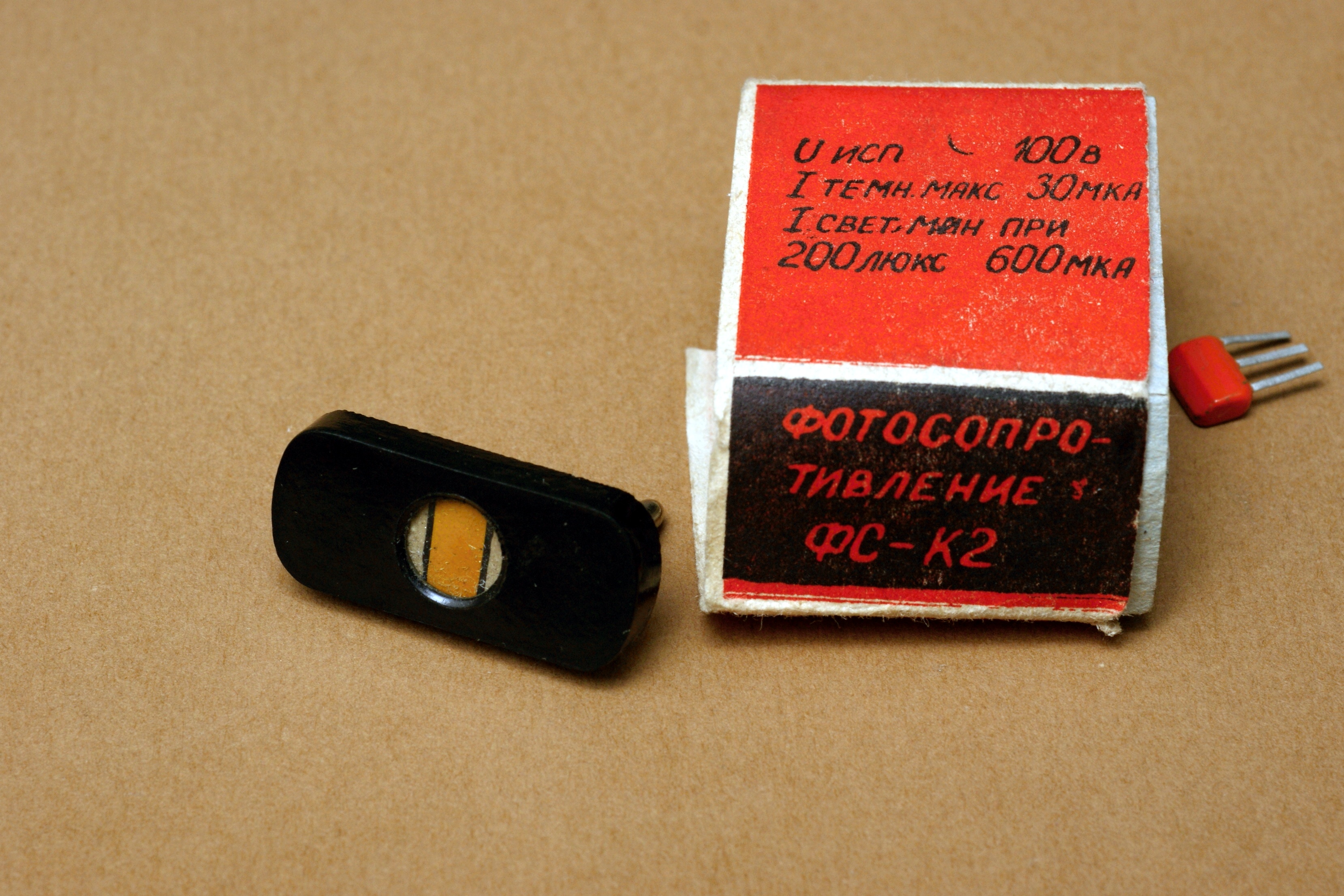

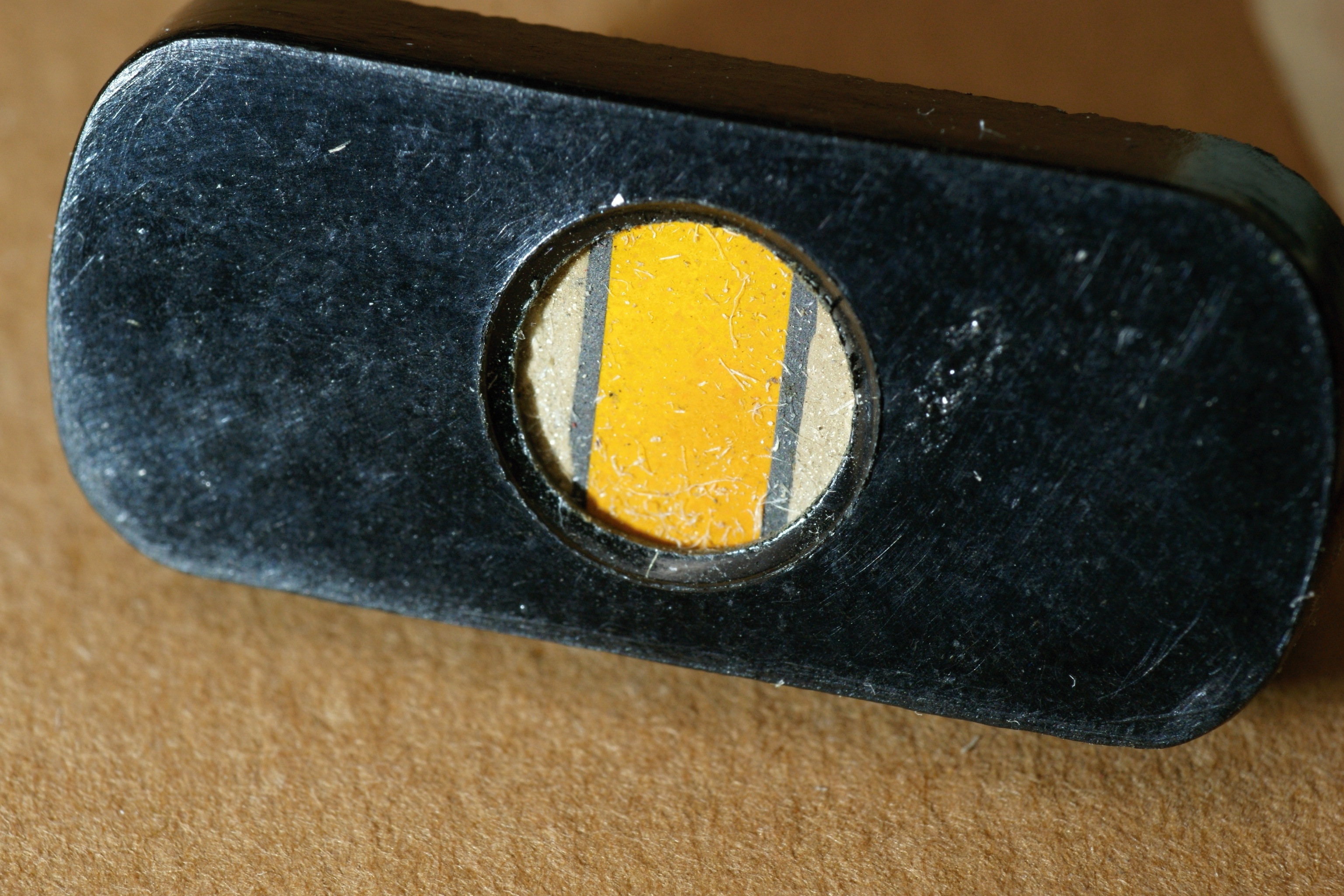

Фоточувствительный элемент изготовляется путем прессования порошка CdS и последующей специальной термообработки. Элемент вмонтирован в пластмассовый корпус со штырьковыми электродами, рассчитанными на включение в октальную ламповую панель. Размер и форма светочувствительной площадки совпадают с таковой у ФСК-1 - она близка к прямоугольной; две противоположные стороны этого прямоугольника - не прямые линии, а дуги окружности диаметром 8 мм.
В разных справочниках параметры этого резистора сильно отличаются. По всей видимости, его технология заметно дорабатывалась в течение всего периода выпуска.
 | |
| |
| чувствительность 0,5 А/лм (0,9 А/лм)* |
| |
| |
| |
| |
| диапазон рабочих температур -60...+85°С (-100...+100°С)* |
Справочные данные на них из отраслевого каталога.

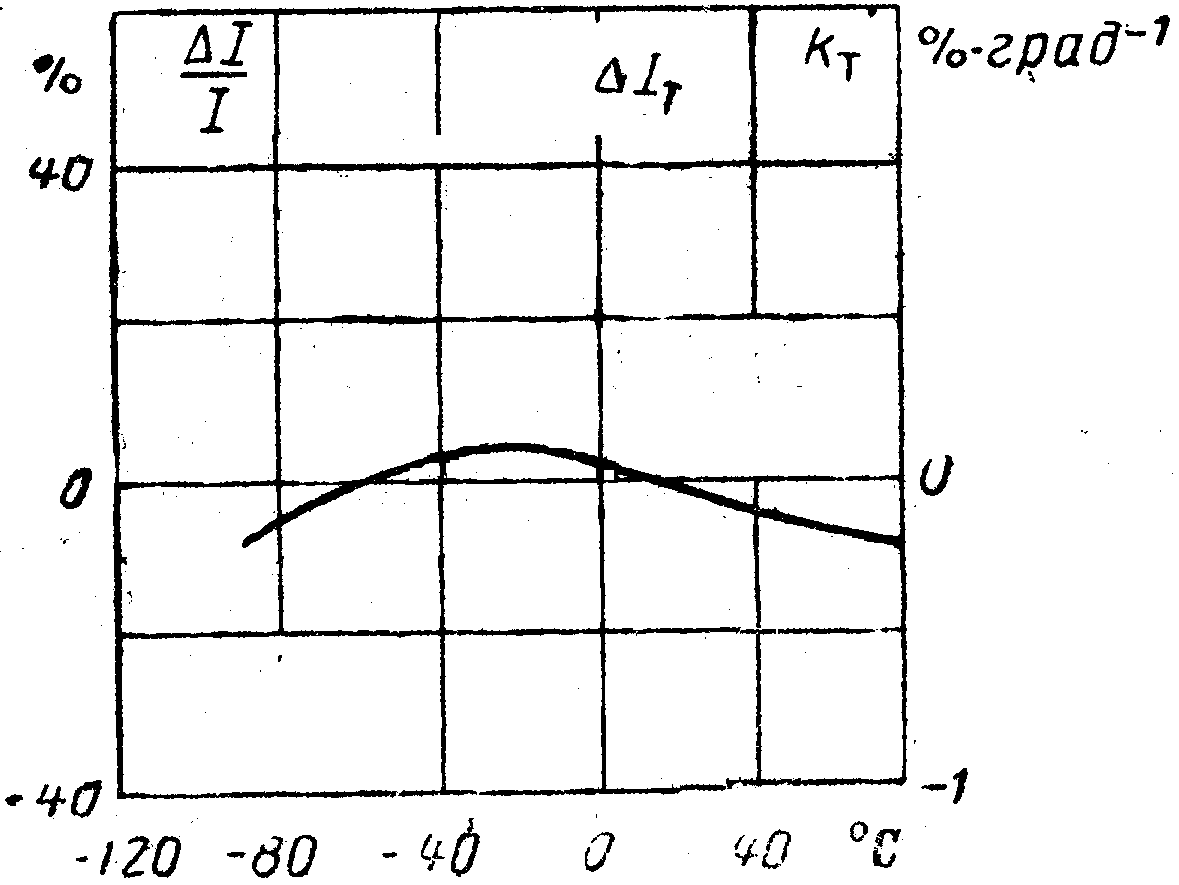

Зависимость относительного изменения фототока от температуры
|

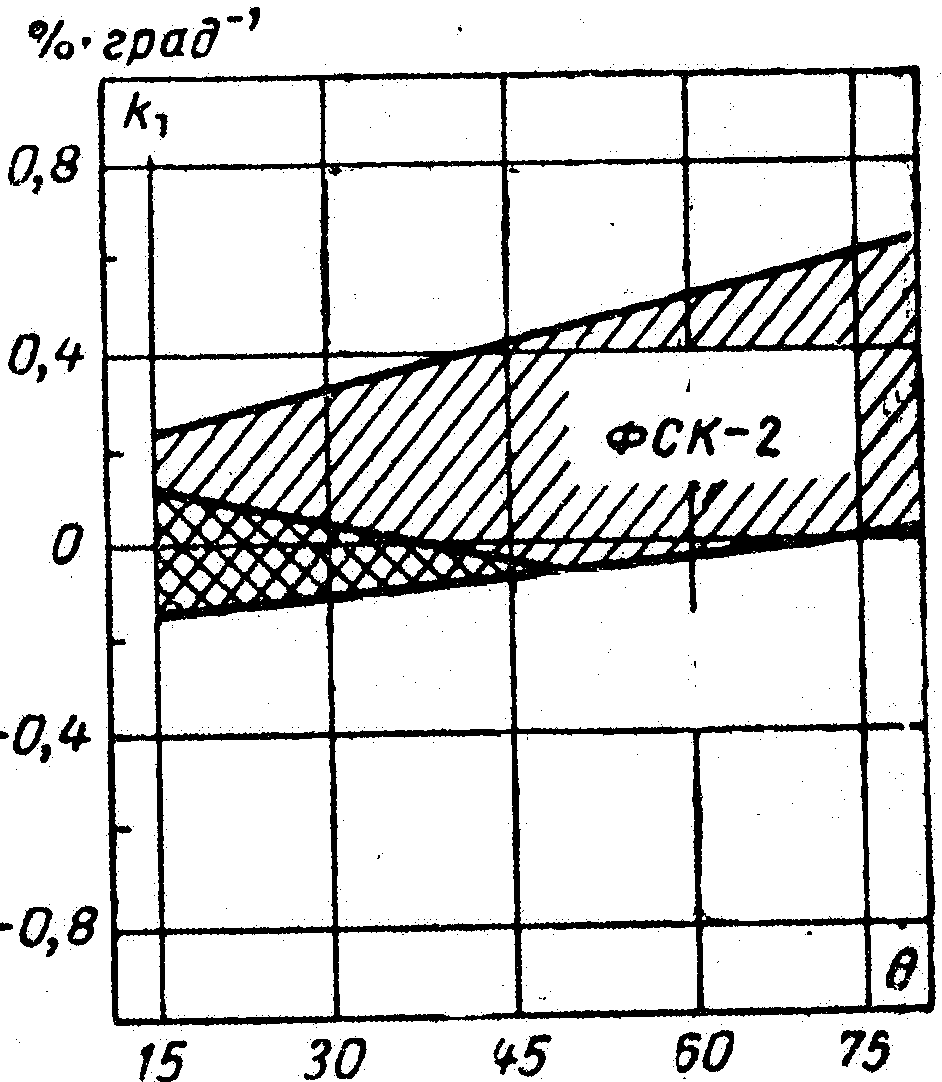

Область рассеивания температурных коэффициентов
|
Источники:
1. Б.Т. Коломиец. Фотосопротивления (Новые
типы фотоэлементов для автоматики).
Стенограмма публичной лекции, прочитанной
в Политехническом музее в Москве (из цикла
"Воскресные чтения"). - Издательство
"Знание". Москва, 1954.
2. Всесоюзная промышленная выставка. Сборник справочных листков. 1956. - Министерство радиотехнической промышленности.
3. Коломиец Б.Т., Олеск А.О. Характеристики
фотосопротивлений из
поликристаллического сульфида кадмия, "Электричеество",
1956, №6.
4. Богородицкий Н.П и Пасынков В.В. Материалы в радиоэлектронике. М.-Л., Госэнергоиздат, 1961.
5. М.М. Гринштейн. Фотосопротивления в приборах промышленной автоматики. М.-Л. Госэнергоиздат, 1962 (Библиотека по автоматике, вып.49).
6. Олеск А.О. Фоторезисторы. М.-Л., изд-во "Энергия", 1966 (Библиотека по автоматике, вып. 215)
7. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. четвертое, переработанное и дополненное. "Техника", 1966.
8. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
9. Расчет фотоэлектрических цепей. Под ред. С. Ф. Корндорфа. М., "Энергия", 1967.
10. П.В. Николаев, Ю.А. Сабинин. Фотоэлектрические следящие системы. Л., "Энергия, 1969 (Б-ка по автоматике. Вып. 345).
11. Изнар А.Н., Павлов А.В., Федоров Б.Ф. Оптико-электронные приборы космических аппаратов. - Москва, «Машиностроение», 1972
12. Сопротивления. Справочник. Том 1. ВНИИ "Электронстандарт", 1977.
13. Криксунов Л.З. Справочник по основам инфракрасной техники. - М.: Сов. Радио, 1978.
14. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
15. Резисторы. Справочник. Том III. ВНИИ "Электронстандарт", 1980.
16. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 10-е изд., перераб. и доп. - К.: Технiка, 1984.
17. Резисторы. Терморезисторы, термисторы, фоторезисторы, варисторы. РМ 11 074.022.3-85. Сборник справочных листов. Издание официальное. ВНИИ "Электронстандарт",
1986.
18. Ю.В. Зайцев и др. Полупроводниковые резисторы в электротехнике/ Ю.В. Зайцев, А.Н. Марченко, И.И. Ващенко.- М.: Энергоатомиздат. 1988.
19. Бараночников М. Л. Приемники и детекторы излучений. Справочник.
- М.: ДМК Пресс, 2012.
