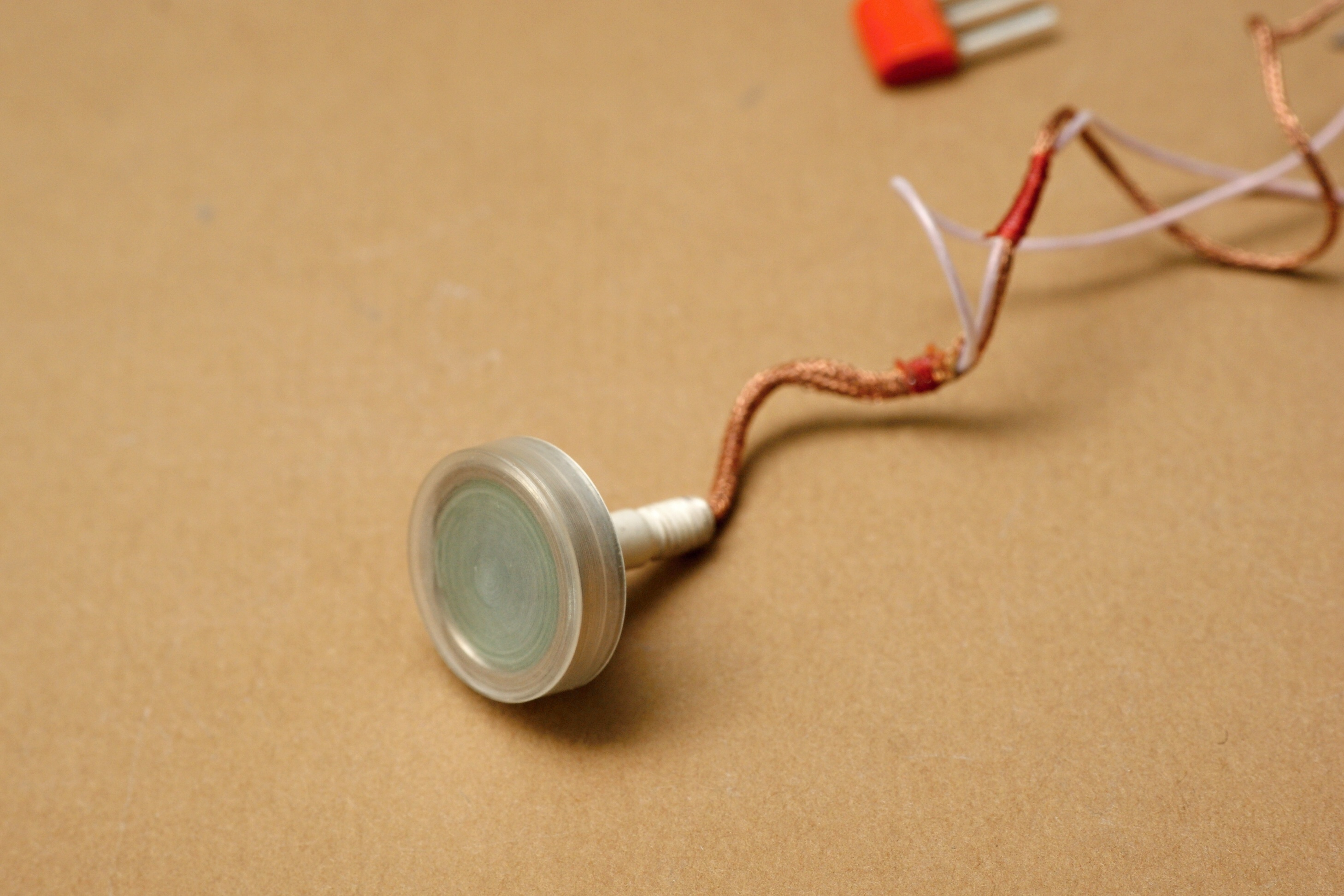

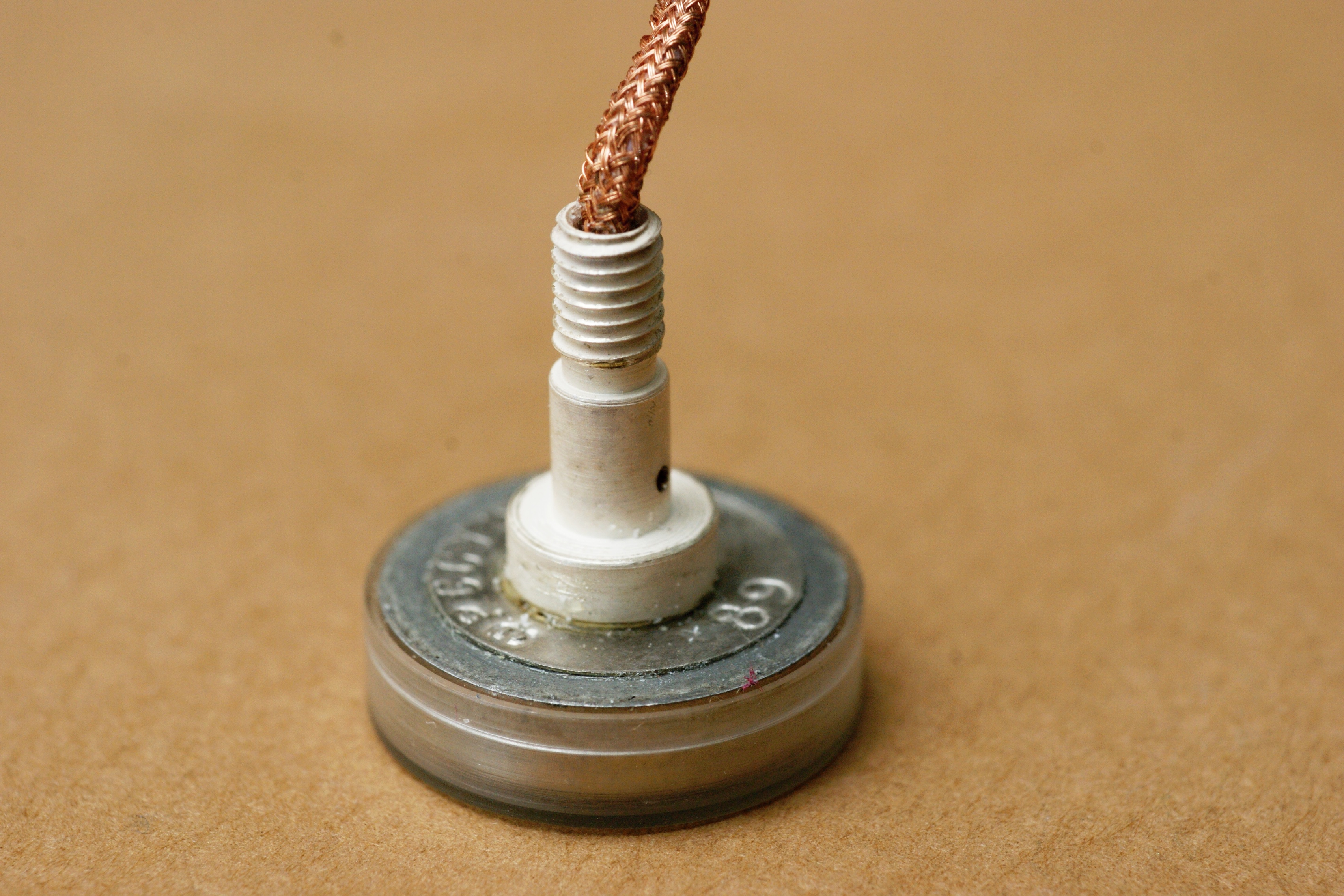

ФР-СС-138-22

Фоторезистор на основе сульфида свинца, для приема ИК-излучения диапазона 1,8...3,2 мкм (максимум чувствительности на 2...2,2 мкм). Входное окно выполнено из просветленного германия.

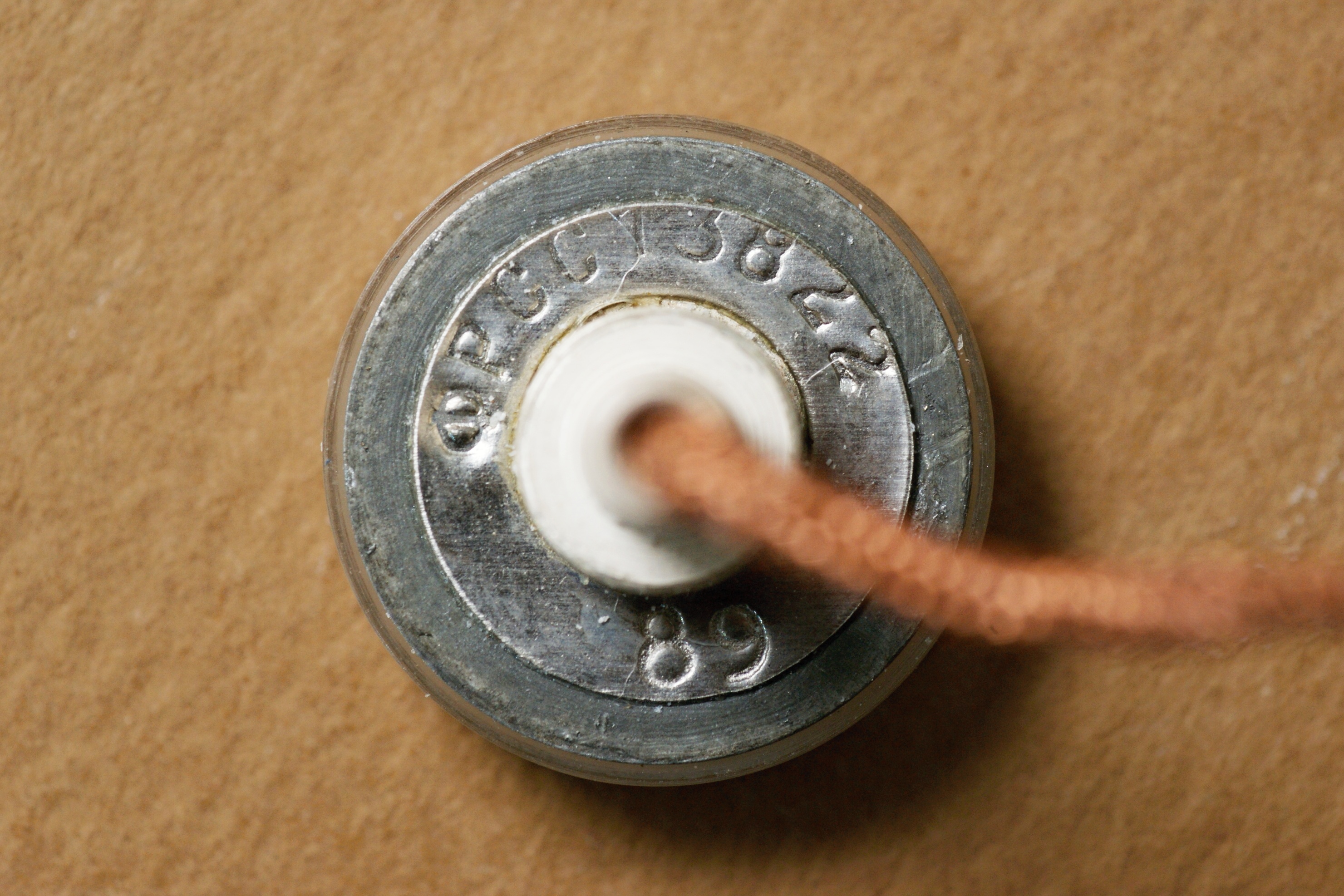

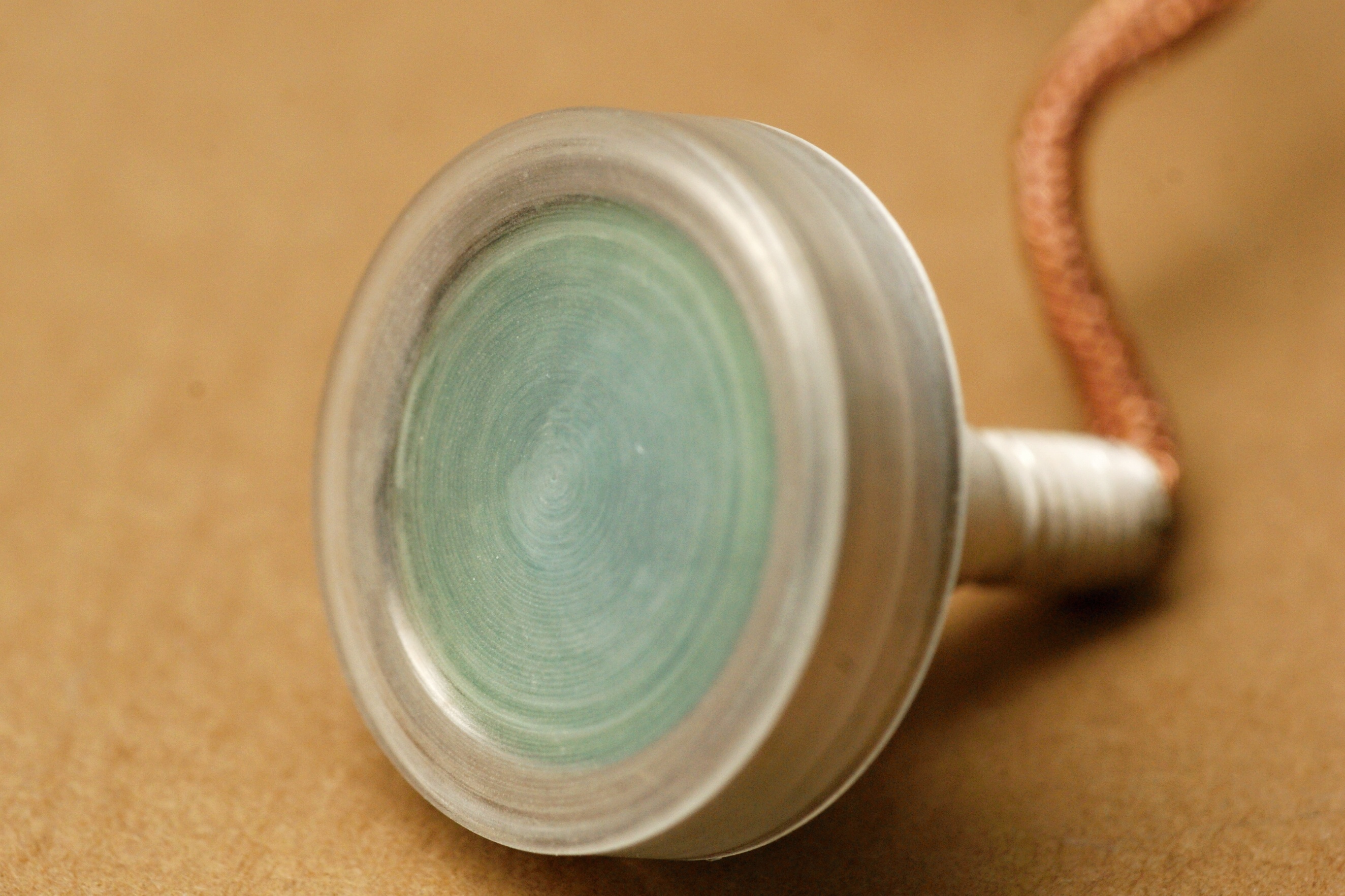

Это какой-то вариант фоторезистора ФР-СС-138, из видимых отличий - у него круглый фоточувствительный элемент, а у ФР-СС-138 квадратный. Область применения и производитель пока неизвестны.

Электрические параметры

	Вольтовая интегральная чувствительность не менее 1700 В/Вт
	Темновое сопротивление не менее 1,5 МОм
	Постоянная времени не более 230 мкс
	Порог чувствительности 7,7х10⁸ Вт
	Рабочее напряжение 22,5 В
	Мощность рассеяния не более 0,4 мВт
	Диапазон рабочих температур -60...+60°С

Источники:

1. Фотоэлектрические полупроводниковые приемники оптического излучения. Справочник для гражданского применения. - М.: ЦНИИ информации, 1982.
2. Юшин А.М. Оптоэлектронные приборы и их зарубежные аналоги: Справочник. В 5 т. Т. 3. - М.: ИП РадиоСофт, 2000.
3. Бараночников М. Л. Приемники и детекторы излучений. Справочник. - М.: ДМК Пресс, 2012.
4. М.Л. Бараночников. Приемники и детекторы излучений. Электронная авторская версия. Москва: 2017.
