ФР4-17

Неохлаждаемые [жидким азотом] фоторезисторы, как правило - изделия малогабаритные. Но это, по сравнению с традиционными, просто циклопическое изделие.

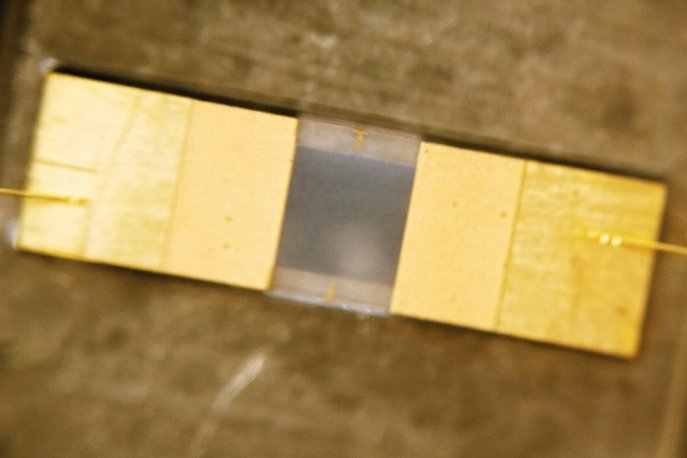

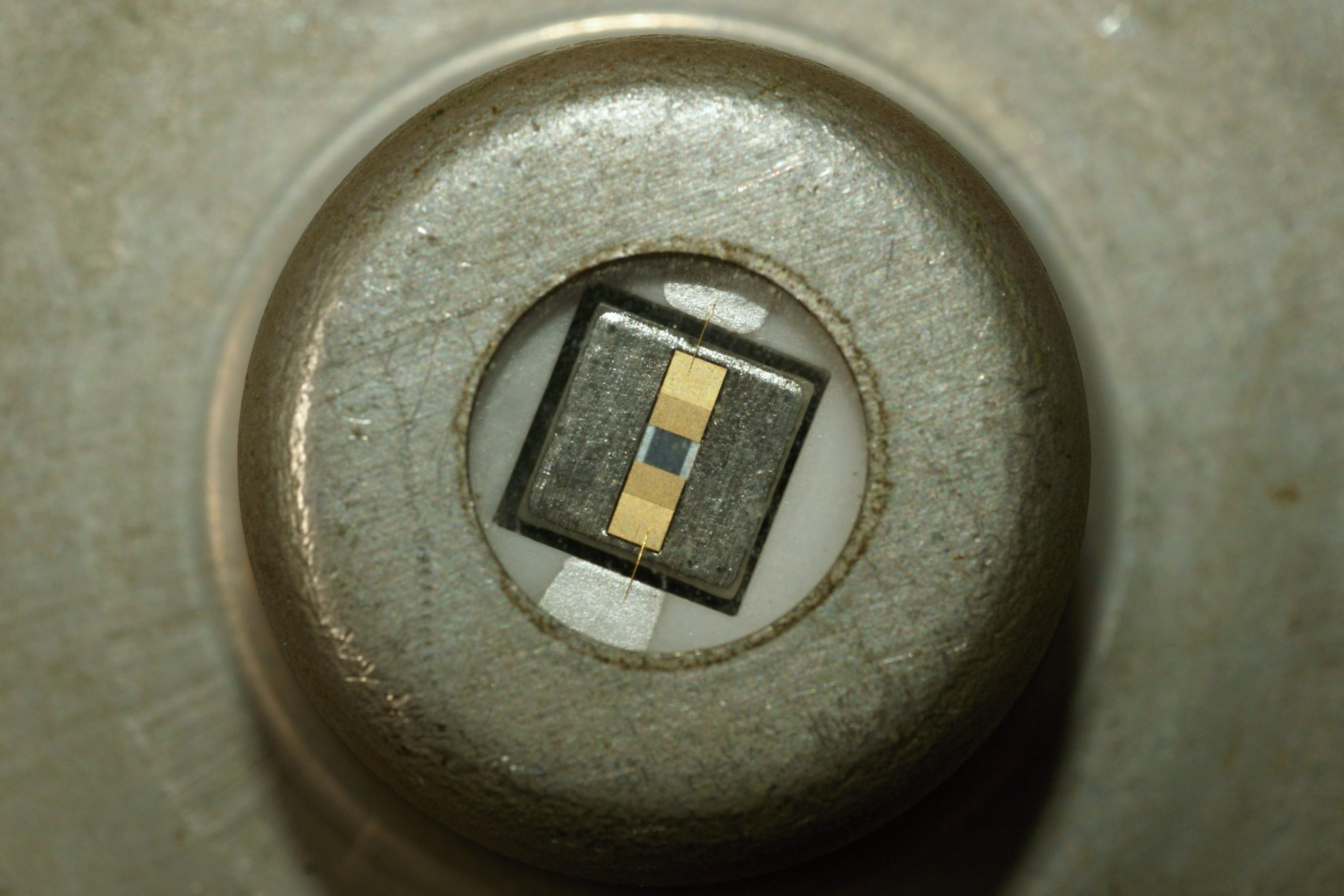

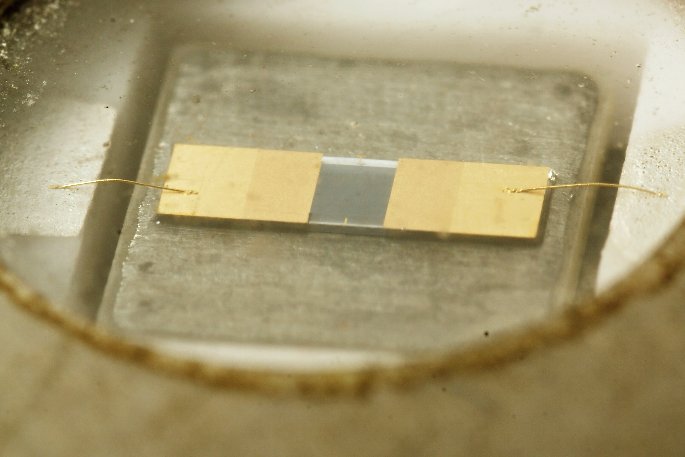

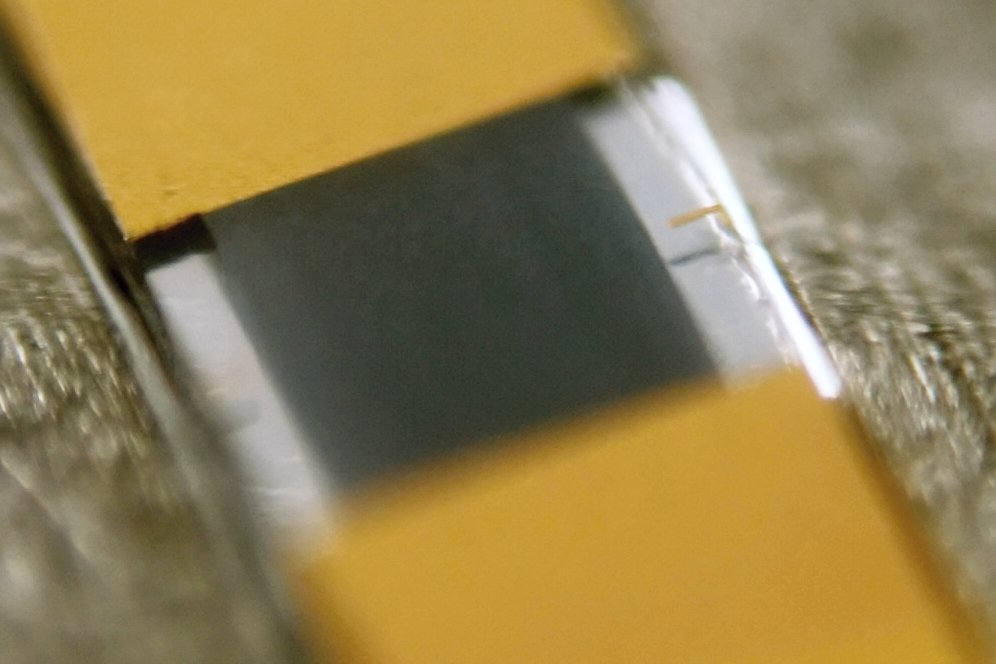

При этом известно про него крайне мало. Это фотоприёмник на основе селенида свинца, для регистрации средневолнового ИК излучения диапазона 3,8...5,2 мкм (максимум на 3,6 мкм). Размер фоточувствительного элемента 1х1 мм, интегральная чувствительность 5,7х104 В/Вт (по некоторым источникам 8х104 В/Вт, это максимальный параметр среди всех фоторезисторов этой группы), удельная обнаружительная способность не менее 1х108 см*Гц/Вт (по некоторым источниками не менее 2,5х1010 см*Гц/Вт). Постоянная времени 40 мкс, темновое сопротивление 5 кОм.

Производитель его - питерский НИИ "Гириконд", причём по косвенным данным мой образец из ранних, опытных.

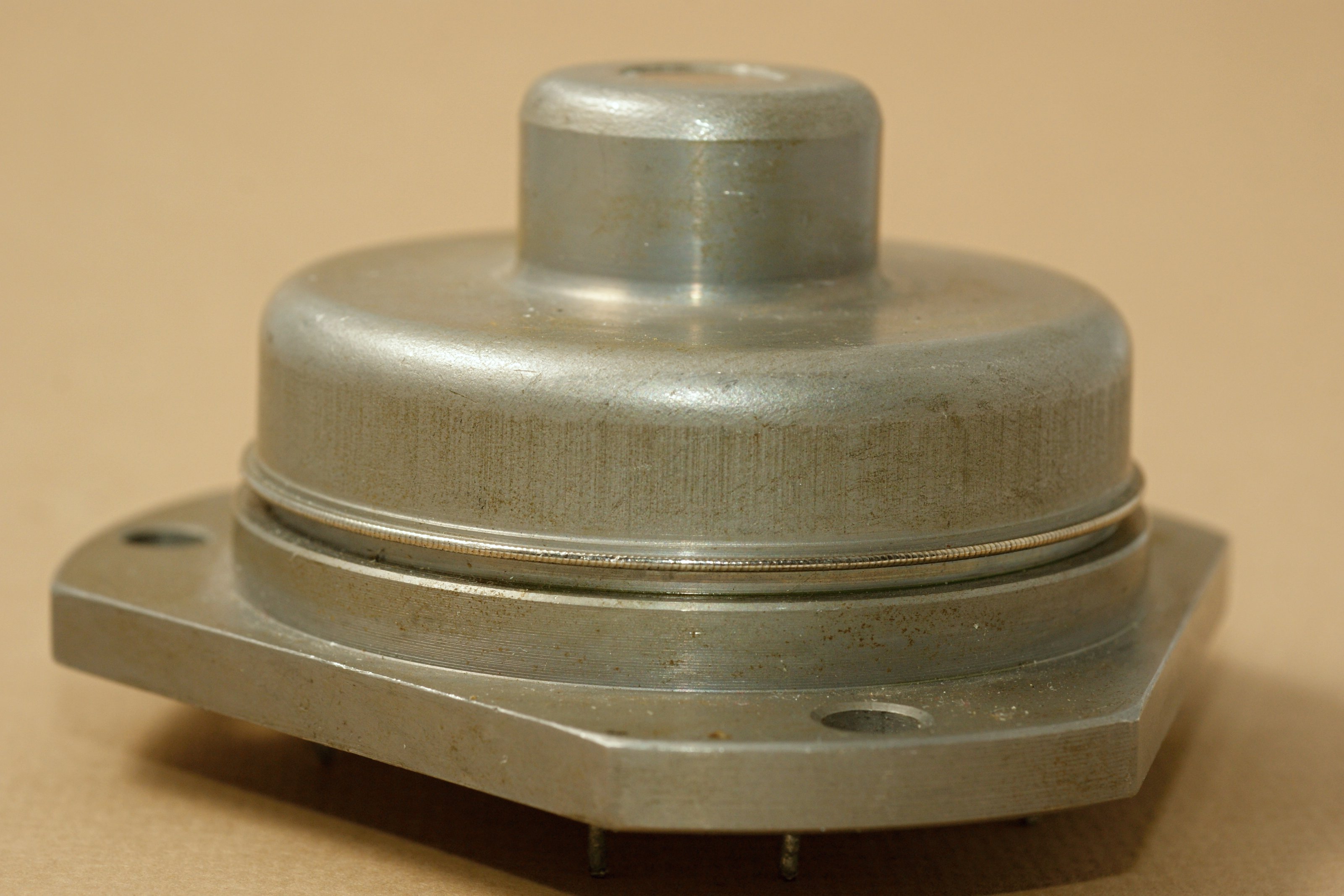

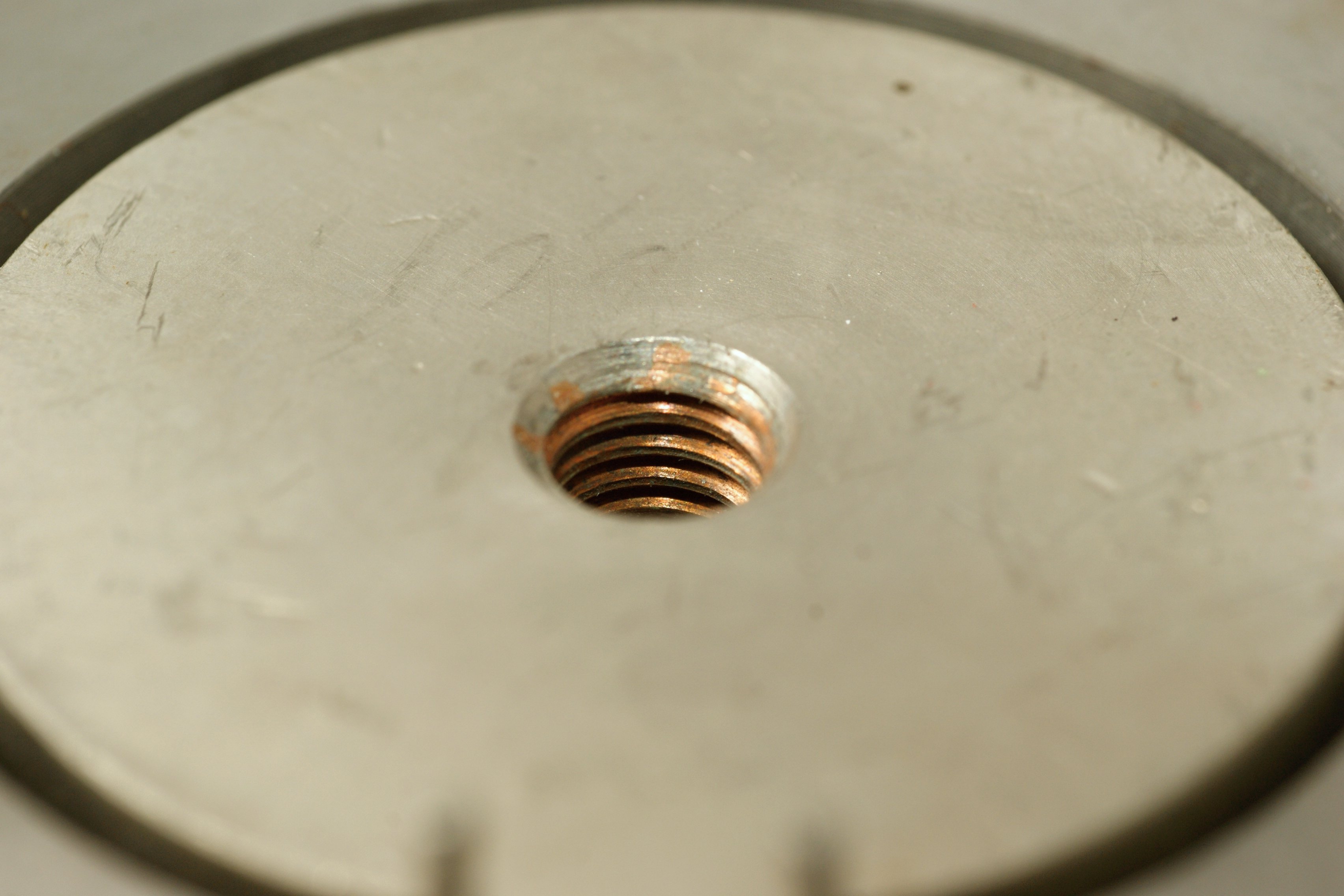

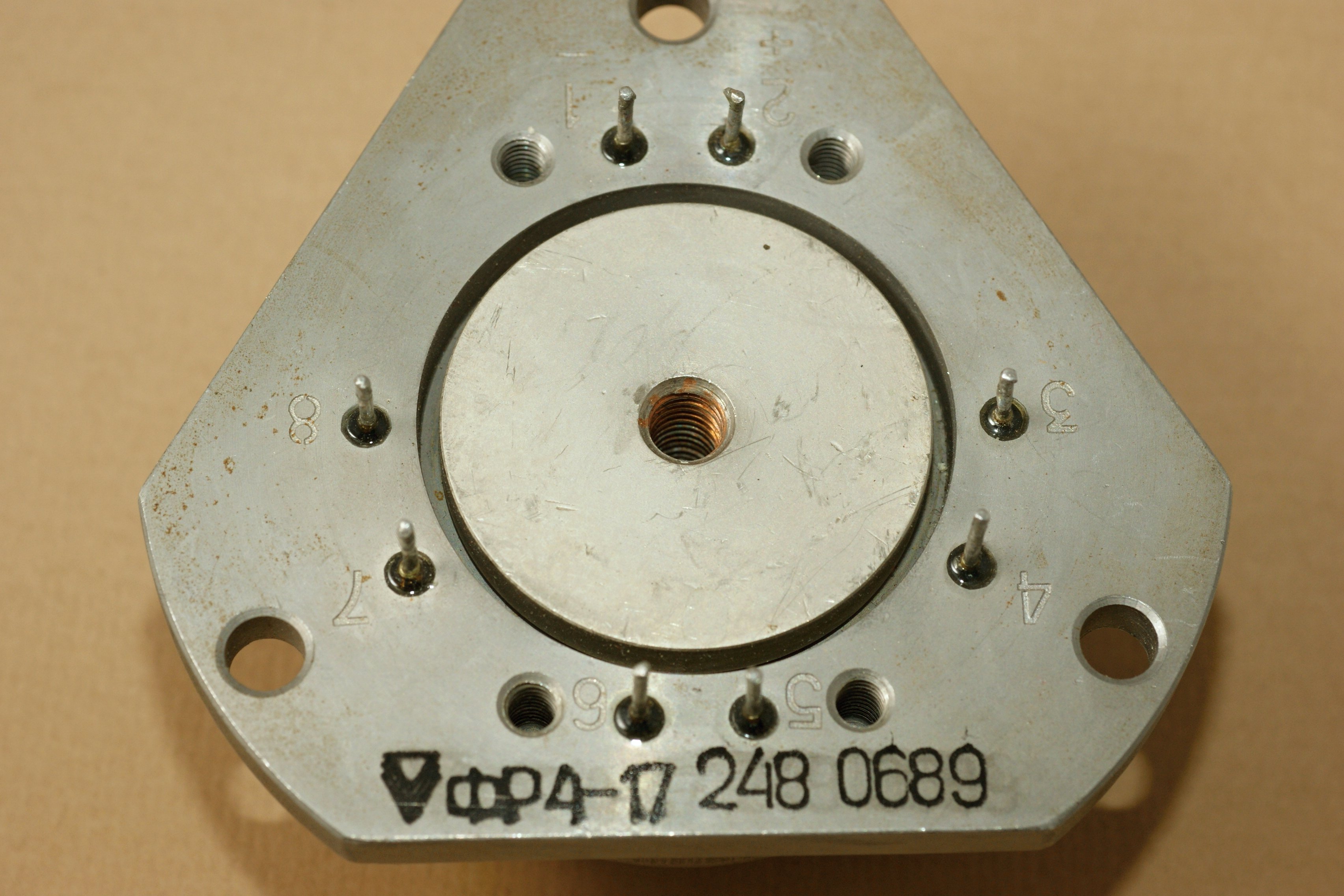

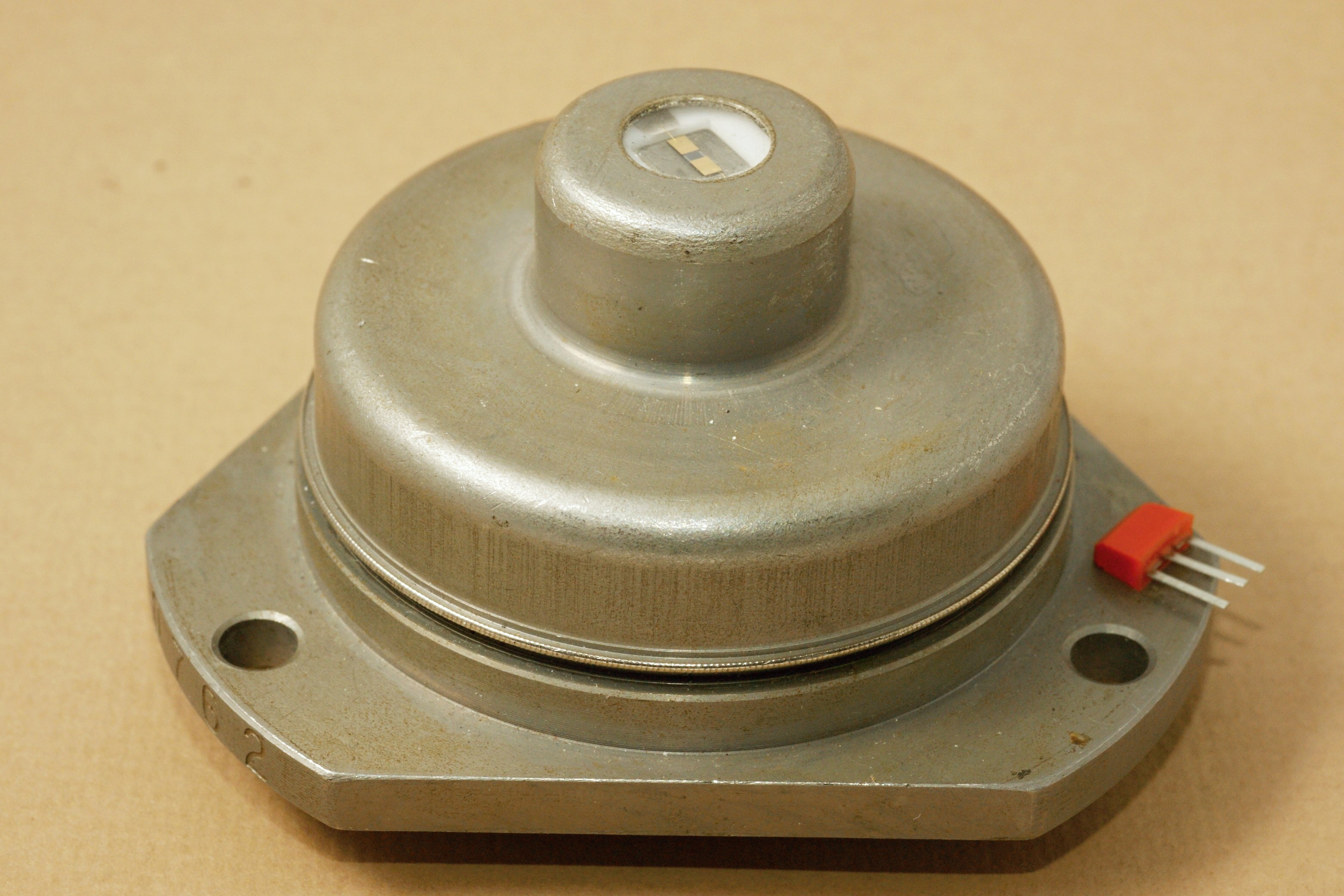

Конструкция, конечно, уникальная. Могучий встроенный теплоотвод, и одним им требования к охлаждению не ограничиваются - рабочая температура этого фоторезистора 220°К. Вероятно, внутри встроенный холодильник на основе элемента Пельтье.

 Пока это единственный известный фоторезистор группы ФР4-хх, хотя, судя по нумерации, где-то должны быть ещё шестнадцать :))

При всей его редкости, он ещё как минимум в 2011 году числился в "Перечне электрорадиоизделий, разрешённых к применению...", что предполагает некоторый спрос и наличие производства. Хотя бы в теории, ибо в "Перечнях" он отнесён к категории приборов, "серийный выпуск которых возможен после восстановления производства. Применение приборов ... в аппаратуре не разрешено до выполнения работ по восстановлению производства или воспроизводству этих изделий в установленном порядке". При этом ссылки на предприятие, закрепленное за ним в качестве производителя, в разные годы метались от питерского завода "Реконд" к Московскому заводу "Сапфир" и обратно. Подозреваю, что в итоге так никто и не взвалил на себя эту ношу :))

Источники:

1. Приложение к Перечню электрорадиоизделий, разрешенных к применению при разработке (модернизации), производстве и эксплуатации аппаратуры, приборов, устройств и оборудования военного назначения. Часть 8. Приборы фоточувствительные. Книга 2. МОП 44 001.08-2011. Министерство обороны Российской Федерации.
2. М.Л. Бараночников. Приемники и детекторы излучений. Электронная авторская версия. Москва: 2017.
