ФПФ-7

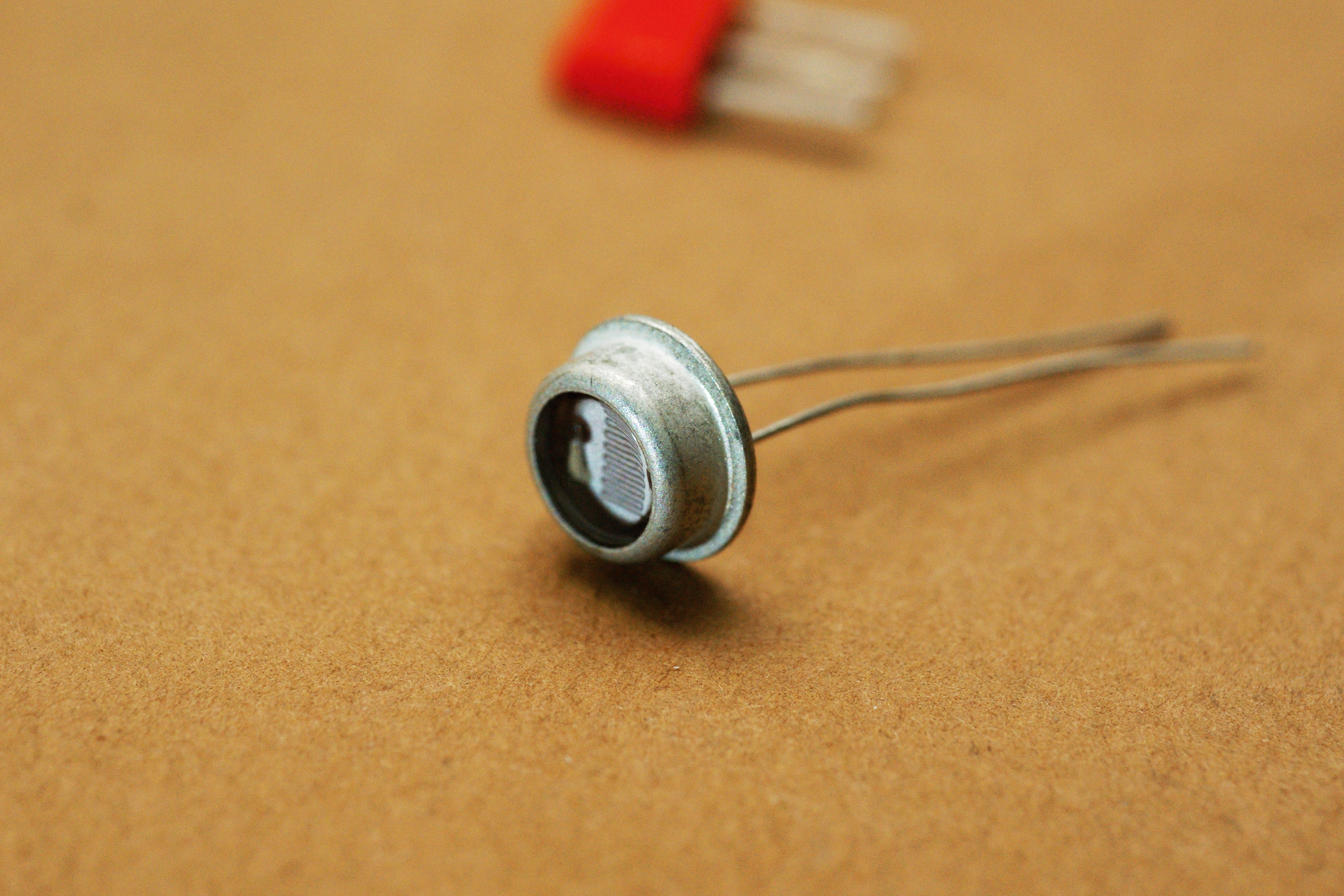

фоторезистор ФПФ-7

Фоторезисторы на основе сульфида кадмия для видимого диапазона, 400...700 нм. Заводской паспорт от них.

Производитель - черновицкий завод "Кварц". Разработаны они были, полагаю, центральным конструкторским бюро того же завода "Кварц" (ныне это ЦКБ "Ритм").

ФПФ-7 предназначены для применения в экспонометрических устройствах бытовых фотоаппаратов - "Орион EE", возможно и иных. Из-за столь ограниченного применения или из-за чего-то ещё, но они весьма редко встречаются в справочной литературе. Так что данных по ним немного.

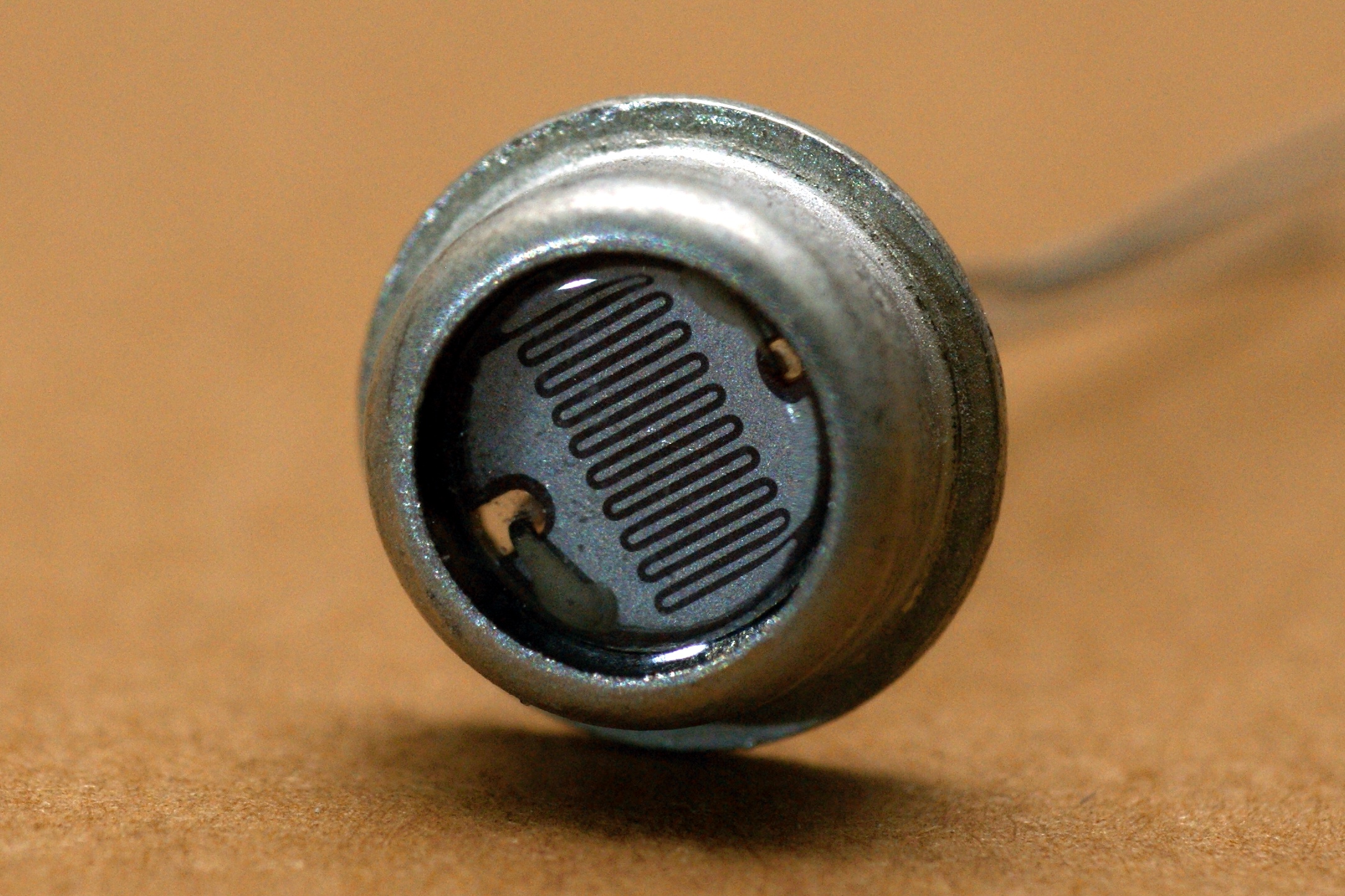

Фоточувствительный элемент имеет размер 3,7х2 мм, рабочее напряжение 6 Вольт, темновое сопротивление не менее 1 МОм. Резисторы разбраковывались на три группы по параметрам: "А", "Б" и позднее к ним добавилась "В".

Электрические параметры

максимальное световое сопротивление  - 15 кОм группа А/10...25 кОм группа Б/1 МОм группа В (??)
постоянная времени - 3/4/20 сек
крутизна люксометрической характеристики - не более 0,6...0,85/0,86...1/0,7...1,1 %
нелинейность люксометрической характеристики - не более 2...20/20 %; для группы В параметр не задаётся
световой ток - 400...3000/250...900 мкА; для группы В параметр не задаётся
температурный коэффициент нестабильности фототока - не более 0,6 %/°С
коэффициент световой нестабильности 1...1,2
спектральный коэффициент перехода 1...1,3
допустимая мощность рассеяния 50 мВт
максимальная освещённость 1500 лк

Обращает на себя внимание огромная инерционность этих фоторезисторов - постоянная времени на порядок-два больше, чем у обычных массовых образцов. Надо полагать, в экспонометрии это даже плюс.

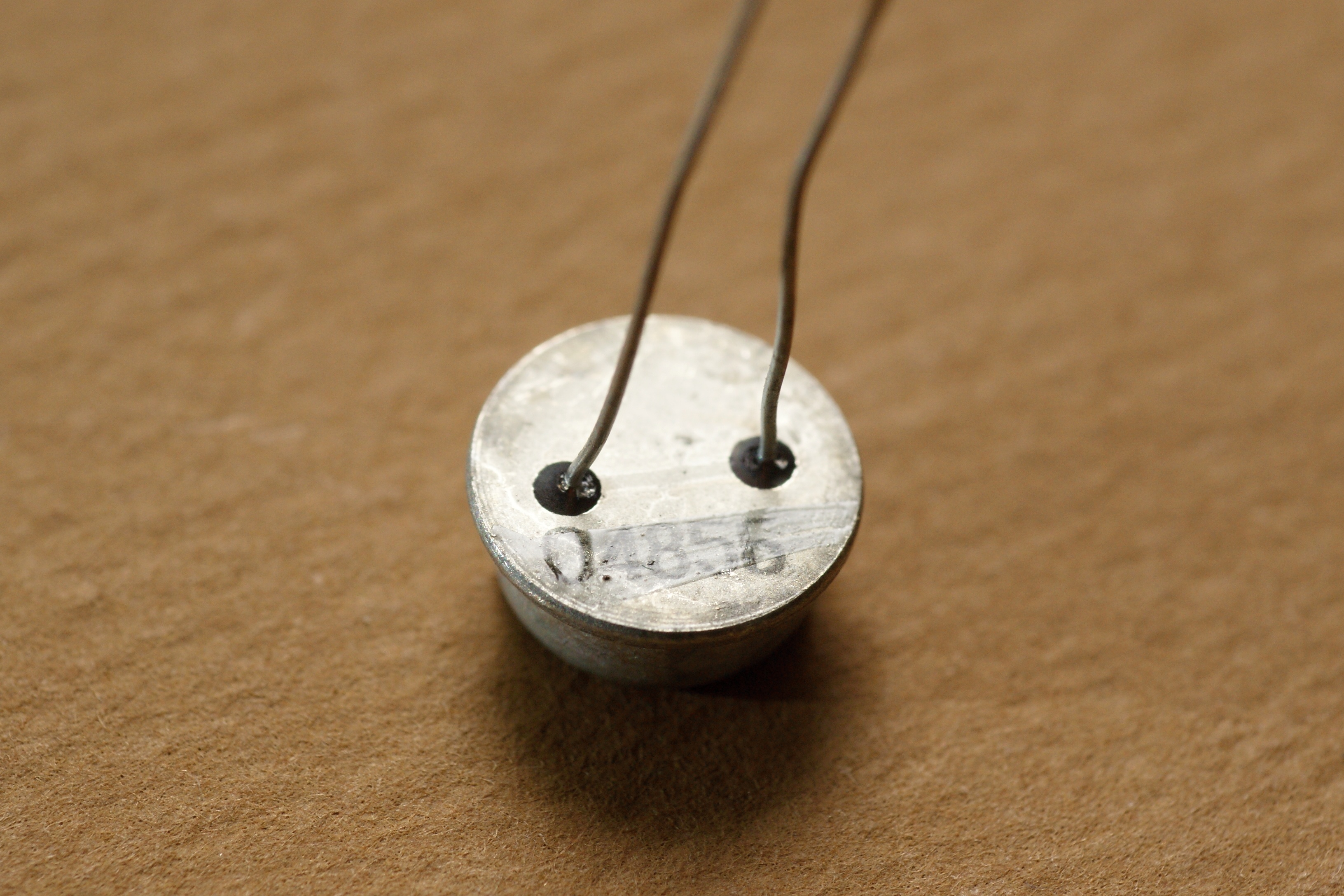

фоторезистор ФПФ-7

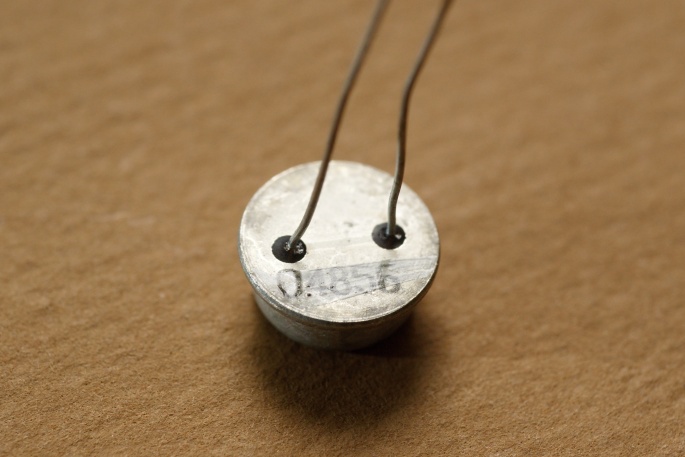

фоторезистор ФПФ-7

Источники:

1. Справочник конструктора оптико-механических приборов./В. А. Панов, М. Я. Кругер, В. В. Кулагин и др.; Под общ. ред. В. А. Панова. - 3-е изд., перераб. и доп. - Л.: Машиностроение, Ленингр. Отд-ние, 1980.
2. Полупроводниковые фотоприемники: Ультрафиолетовый, видимый и ближний инфракрасный диапазоны спектра/ И.Д. Анисимова, И.М. Викулин, Ф.А. Заитов, Ш.Д. Курмашев; Под. ред. В.И. Стафеева.- М.: Радио и связь, 1984.
3. Бараночников М. Л. Приемники и детекторы излучений. Справочник. - М.: ДМК Пресс, 2012.
