ФД-К-227

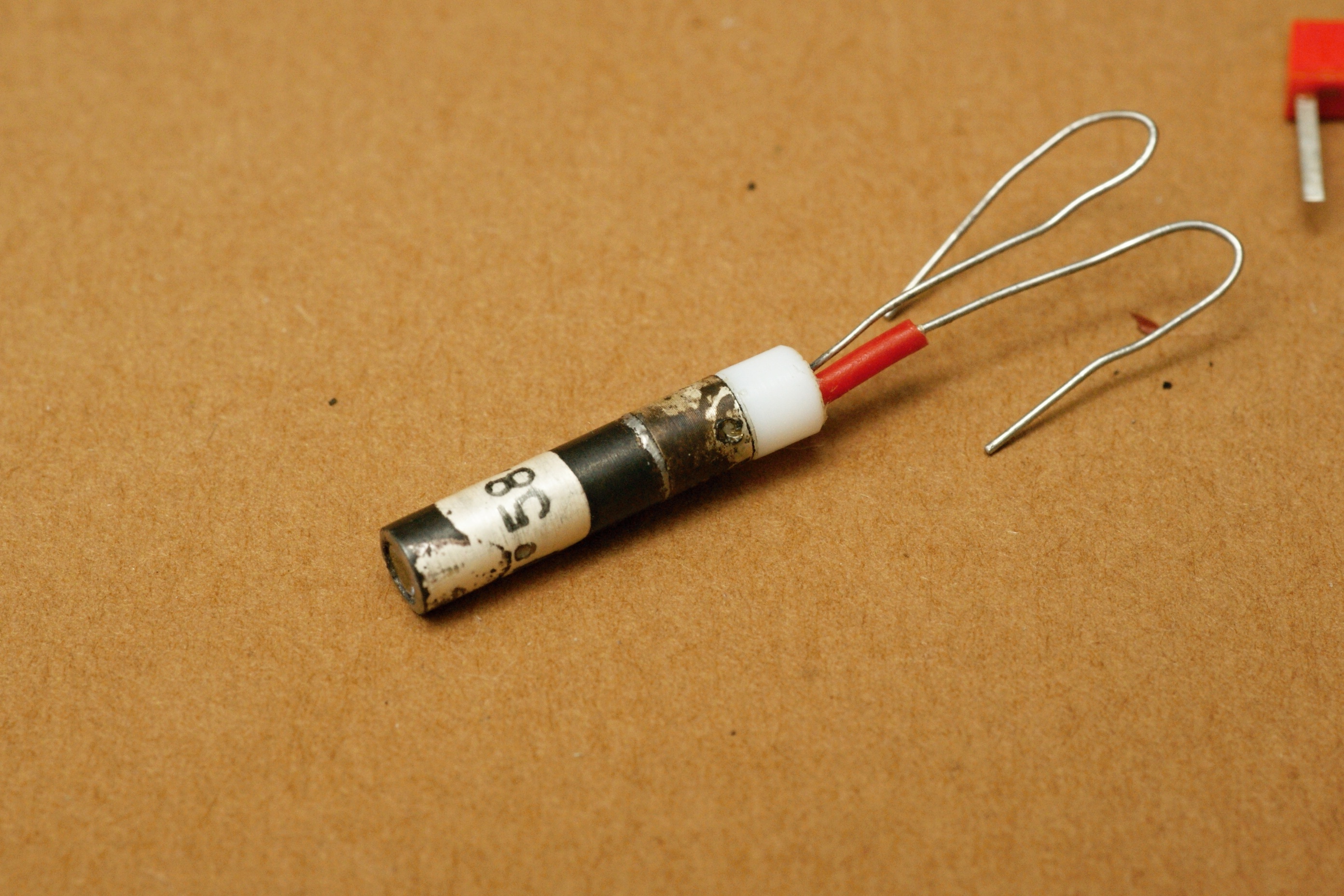

Кремниевый pin-фотодиод для волоконных линий связи, один из довольно ранних приборов этого типа (ОКР "Сборка-1"). Он рассчитан на работу с "красным" лазером на красно-оранжевой линии спектра 630 нм. ЕМНИП, единственный наш светодиод такого класса, все остальные предназначены для ИК-лазеров.

При этом максимум чувствительности у него вполне традиционный, в ИК 780-880 нм. То есть работал он в неоптимальном для себя режиме, с потерей чувствительности, которая компенсировалась повышенной мощностью красного лазера.

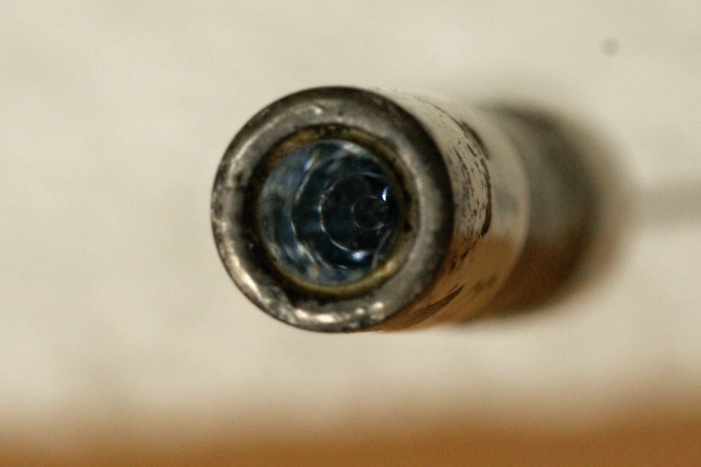

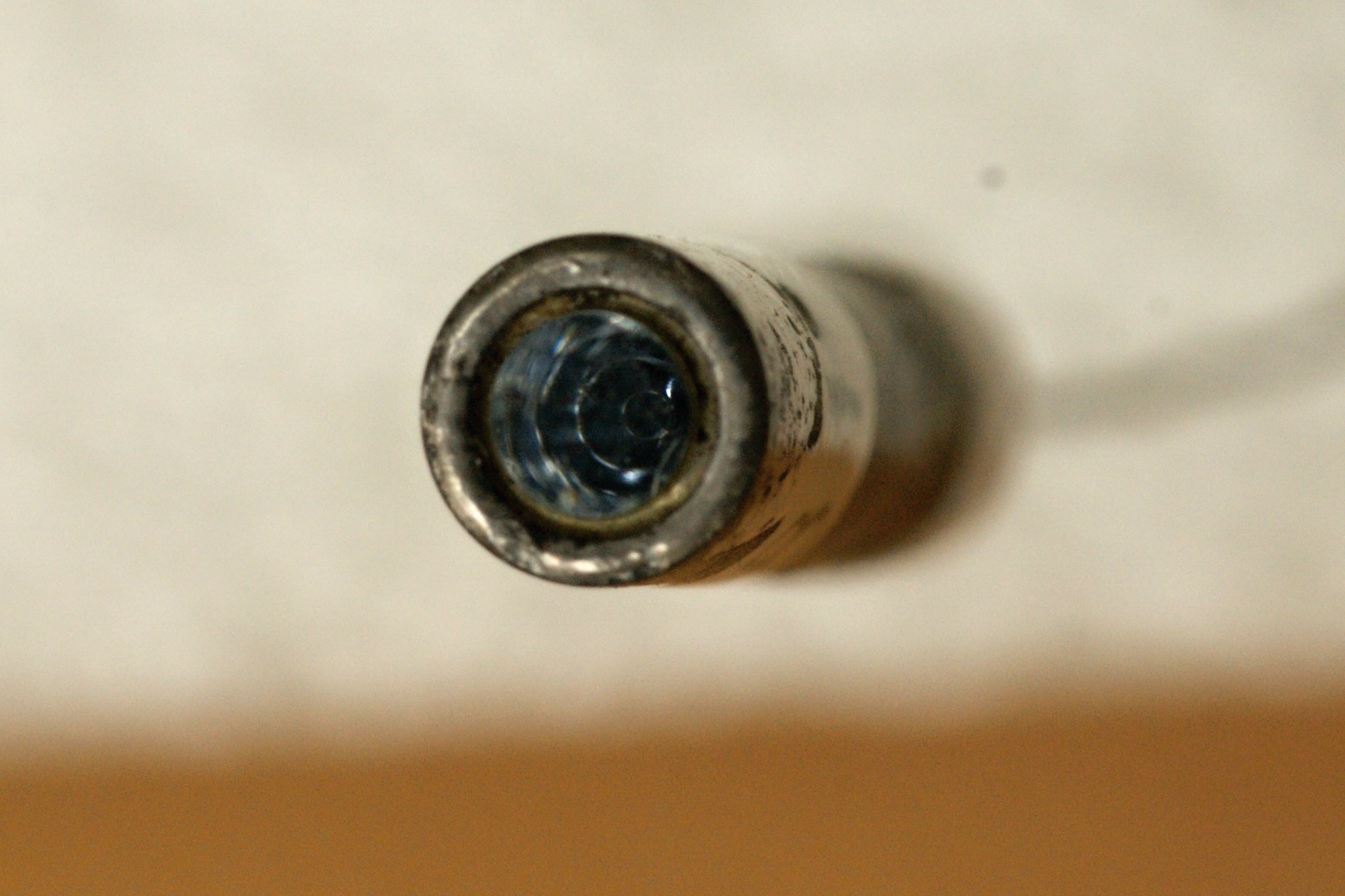

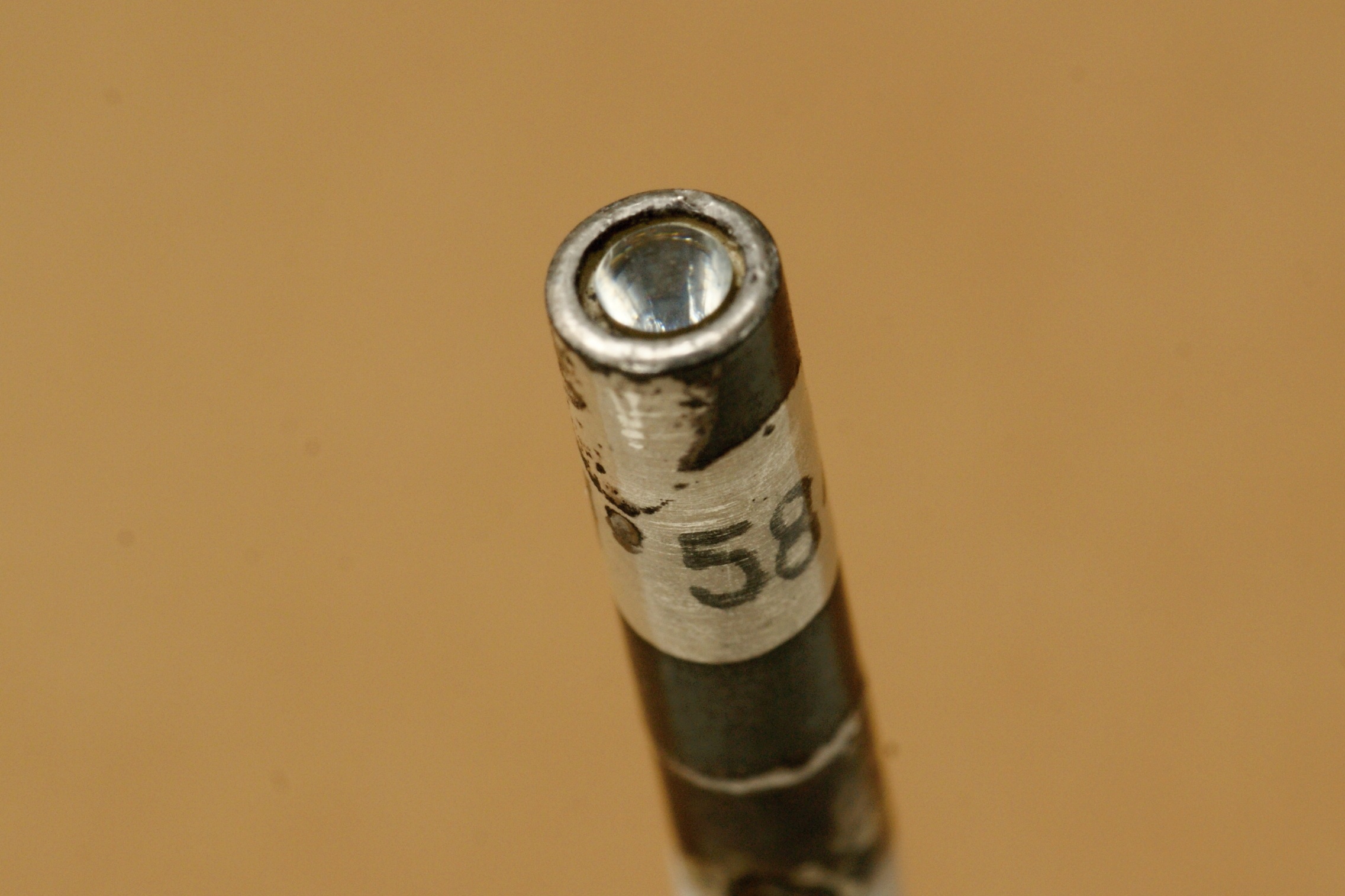

Из особенностей можно отметить, что в качестве входного окна у него использован иммерсионный конус из стекла ТФ-5 (тяжёлый флинт, свинцовосодержащее стекло, обычно используется в качестве рентгенозащитного); по-моему, опять-таки единственный серийный фотодиод такой конструкции. Заводской паспорт на него, и справочный листок. Цена его в советское время была 200 рублей!

Изготовитель неизвестен, предполагаю что это завод "Кварц" (г. Черновцы, УССР) .

Источники:

1. Фотоэлектрические полупроводниковые приемники оптического излучения. Справочник для гражданского применения. - М.: ЦНИИ информации, 1982.
2. Полупроводниковые фотоприемники: Ультрафиолетовый, видимый и ближний инфракрасный диапазоны спектра/ И.Д. Анисимова, И.М. Викулин, Ф.А. Заитов, Ш.Д. Курмашев; Под. ред. В.И. Стафеева.- М.: Радио и связь, 1984.
3. Аксененко М Д., Бараночников М. Л. Приемники оптического излучения. Справочник. - М.: Радио и связь, 1987.
4. Кайдалов С.А. Фоточувствительные приборы и их применение: Справочник. - М.: Радио и связь, 1995 (Массовая радиобиблиотека; Вып. 1214).
5. Юшин А.М. Оптоэлектронные приборы и их зарубежные аналоги: Справочник. В 5 т. Т. 3. - М.: ИП РадиоСофт, 2000.
6. Бараночников М. Л. Приемники и детекторы излучений. Справочник. - М.: ДМК Пресс, 2012.
7. М.Л. Бараночников. Приемники и детекторы излучений. Электронная авторская версия. Москва: 2017.
