ФД-271Д

Кремниевый фотодиод для работы в ближнем ИК диапазоне с максимумом чувствительности в области 800-900 мкм.

Известно про него немногое. Заводской паспорт предельно лаконичен, названия параметров зашифрованы. Уверенно можно опознать лишь данные по токовой чувствительности (0,4 А/Вт), темновой ток (0,05 мкА) и постоянную времени (150 нс). Судя по конструкции, это фотоприемник, предназначенный для приема лазерного излучения и/или работы с волоконной оптикой.

В литературе встречается ФД-271. Чем отличается версия "Д", выпускаемая по дополнению №1 к основным ТУ, неизвестно.

 Производитель неизвестен, но по косвенным данным могу предположить, что это завод "Кварц" (г. Черновцы, УССР).

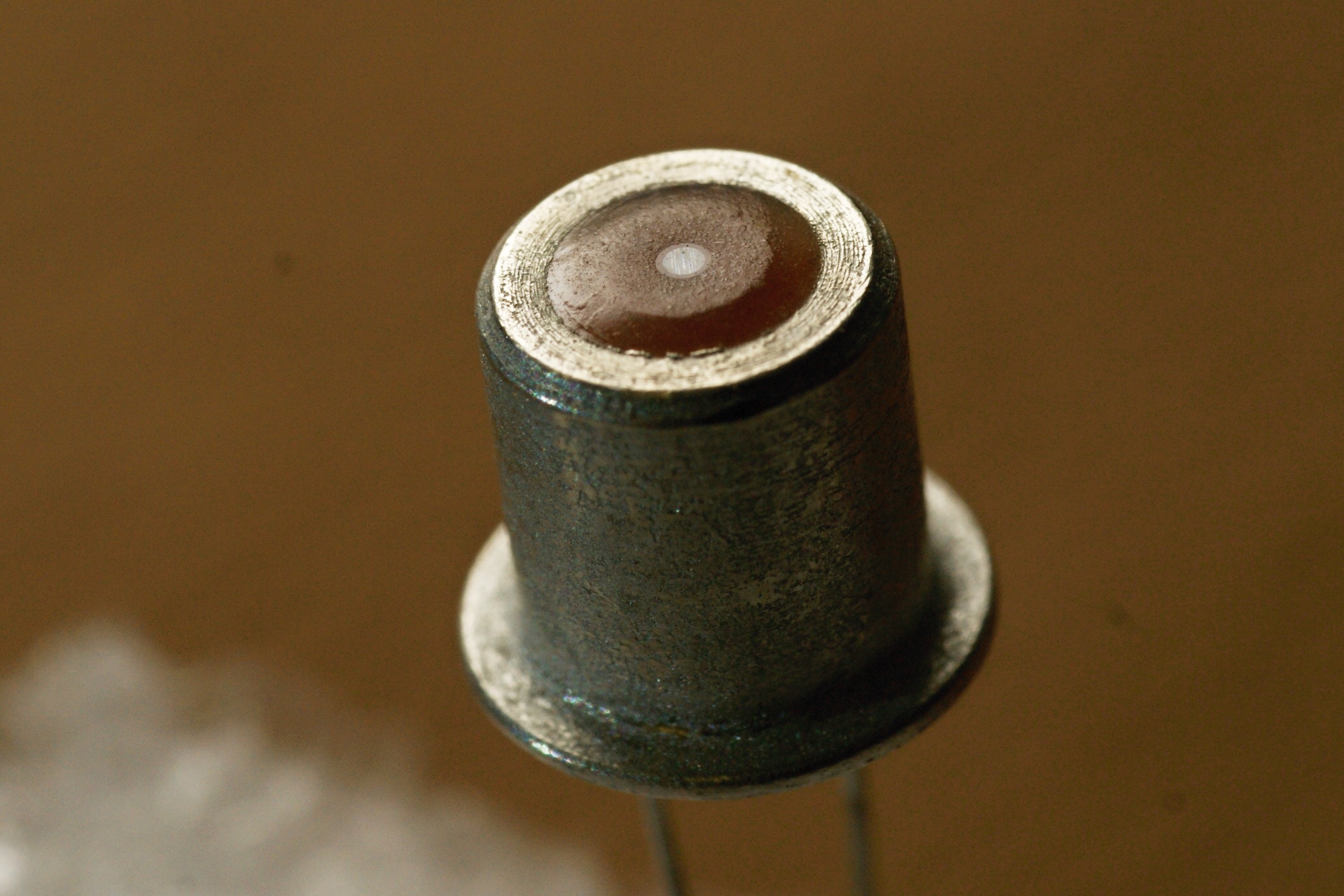

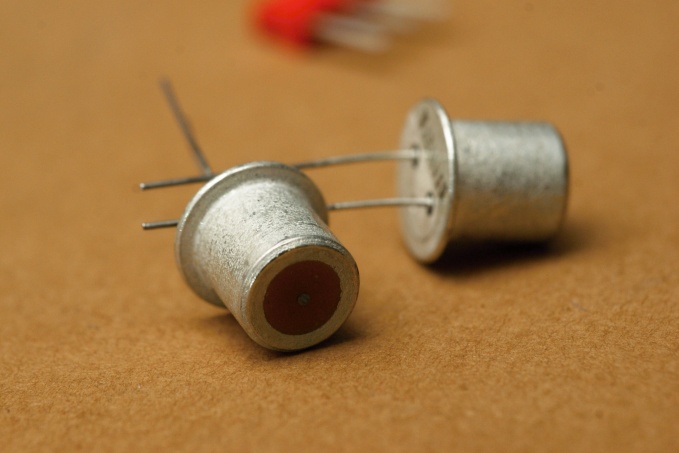

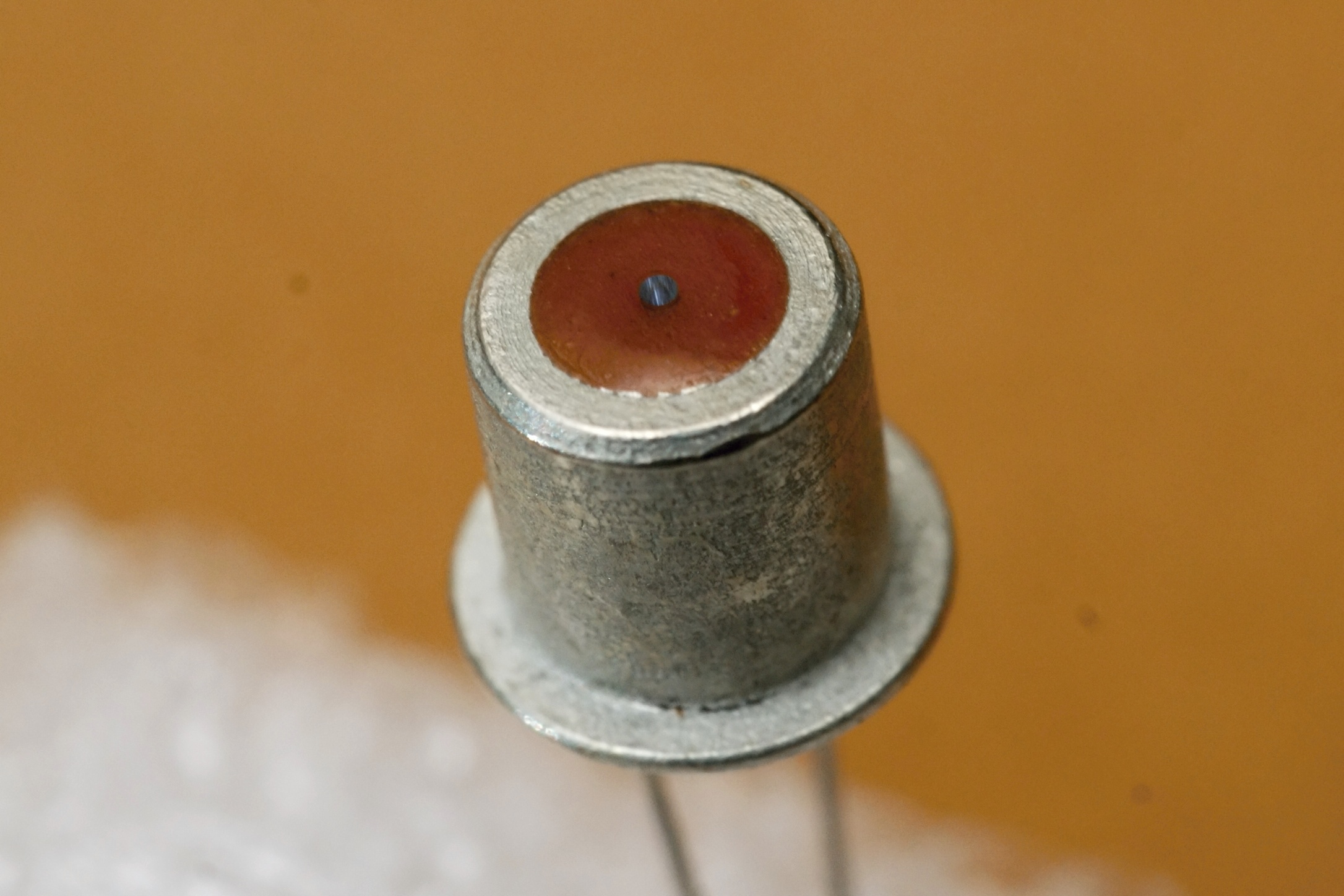

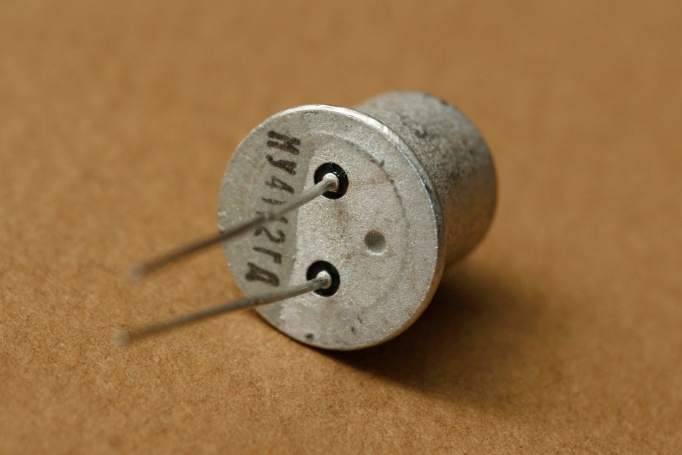

фотодиод ФД-271
(фото с форума Радиокартинки)

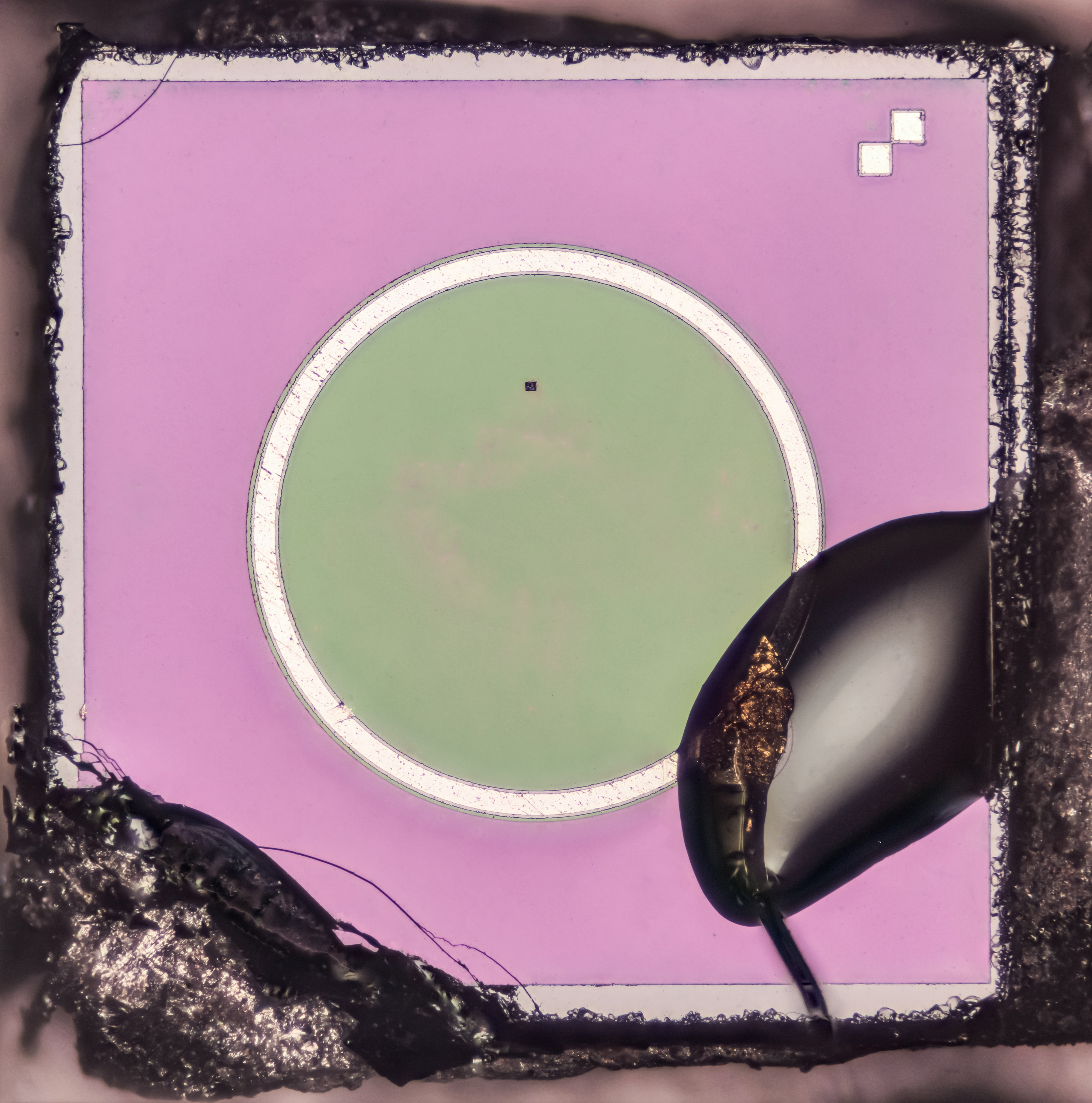

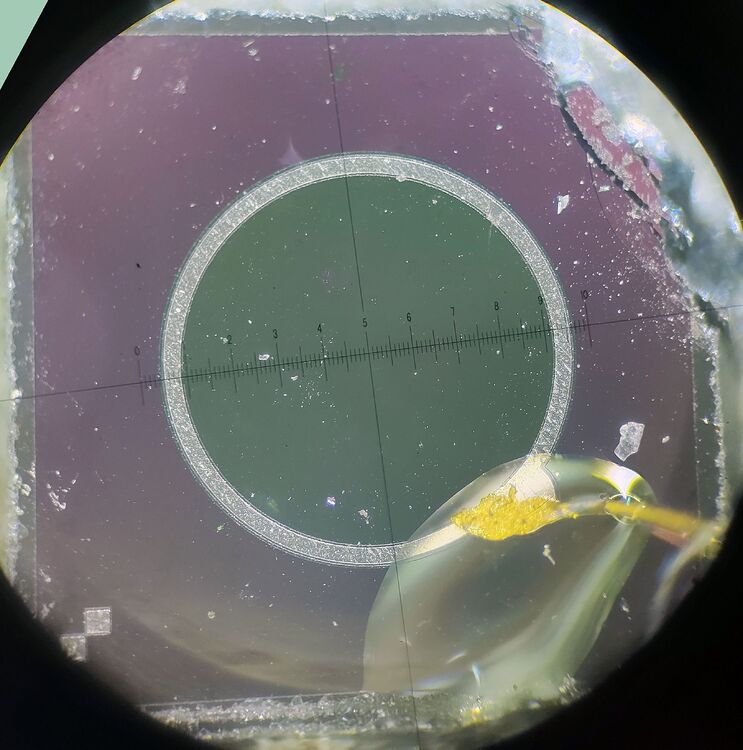

фотодиод ФД-271
(фото Александра Назаренко)

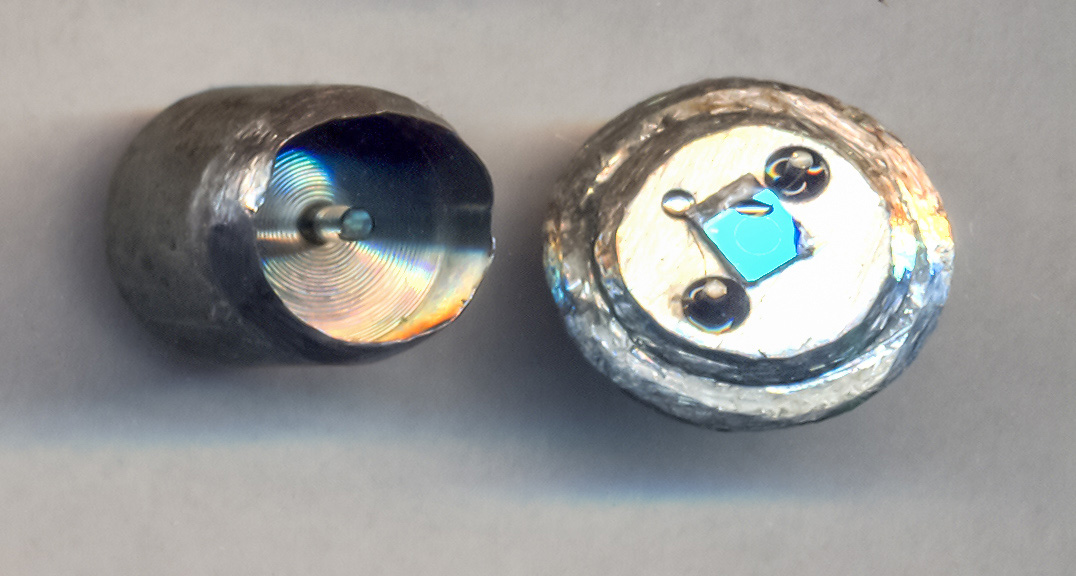

фотодиод ФД-271
(фото с форума Радиокартинки)

Источники:

1. Бараночников М. Л. Приемники и детекторы излучений. Справочник. - М.: ДМК Пресс, 2012.
