ЭПЛ-1А, ЭПЛ-1Б

Весьма оригинальный прибор - электронно-полупроводниковая лампа ЭПЛ-1; изредка встречается под названием "лампистор".

Изготовитель - питерская "Светлана", технические условия - ОД0.331.025 ТУ.

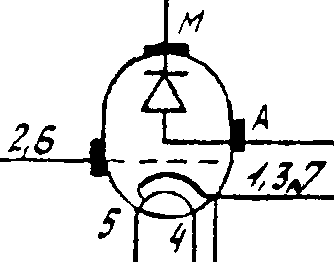

Назначение - усиление и формирование коротких (единицы нс) импульсов с выходной мощностью до 750 Вт. Данные из отраслевого справочника на них.

ЭПЛ-1А, к примеру, применялась в устройстве быстрой развертки скоростного осциллографа С7-19.

Вот что пишут в инструкции на этот прибор:

"ЭПЛ представляет собой гибрид электровакуумной лампы и полупроводникового прибора. ЭПЛ можно рассматривать как транзистор, в котором электронный луч играет роль элемента, управляющего инжекцией носителей в обратносмещенном полупроводниковом p-n переходе."

Электронно-полупроводниковые приборы используют эффект умножения тока в полупроводнике. При бомбардировке полупроводниковой мишени, представляющей собой запертый p-n-переход, электронным потоком с энергией порядка 10 кэВ, в мишени происходит умножение электронного тока в сотни раз. Для управления электронным потоком используется управляющая сетка. Диод мишени работает в режиме максимального приближения к лавинному пробою, поэтому любое заметное уменьшение лавинного напряжения диода приводит к значительному ухудшению характеристик прибора.

Устройство электронно-полупроводниковой лампы:

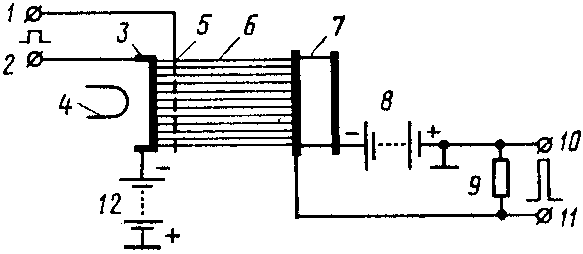

1, 2 — вход; 3, 4 — катод и его подогреватель; 5 — управляющая сетка; 6 — электронный поток; 7 — полупроводниковая мишень; 8 — источник запирающего напряжения мишени; 9 — резистор нагрузки; 10, 11 — выход усилителя, 12 — источник напряжения, ускоряющего электроны

Существенным недостатком таких приборов является их малая долговечность. Проведенные исследования показали, что малая долговечность электронно-полупроводниковых приборов определяется: 1) наличием полупроводниковой мишени в одном объеме с термокатодом; 2) бомбардировкой мишени электронами высоких энергий; 3) высокой напряженностью поля на поверхности раздела вакуум — полупроводник; 4) большим средним значением мощности рассеяния на мишени.

Ряд мероприятий, среди которых можно отметить применение для мишени специальных пассивированных диодов и ее обезгаживание с помощью электронной бомбардировки, позволили получить образцы приборов с долговечностью 1000 ч.

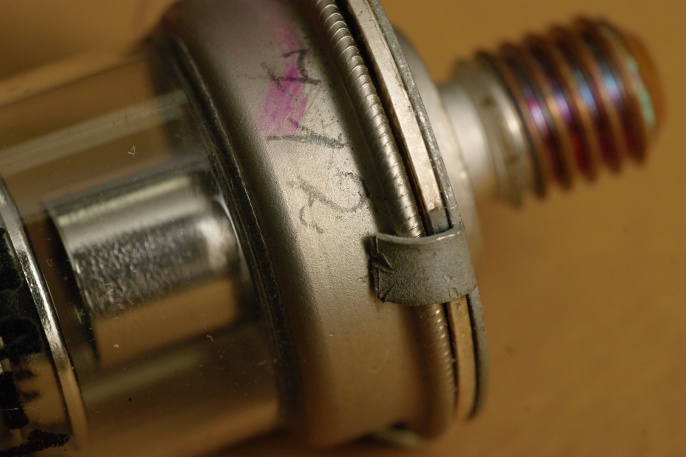

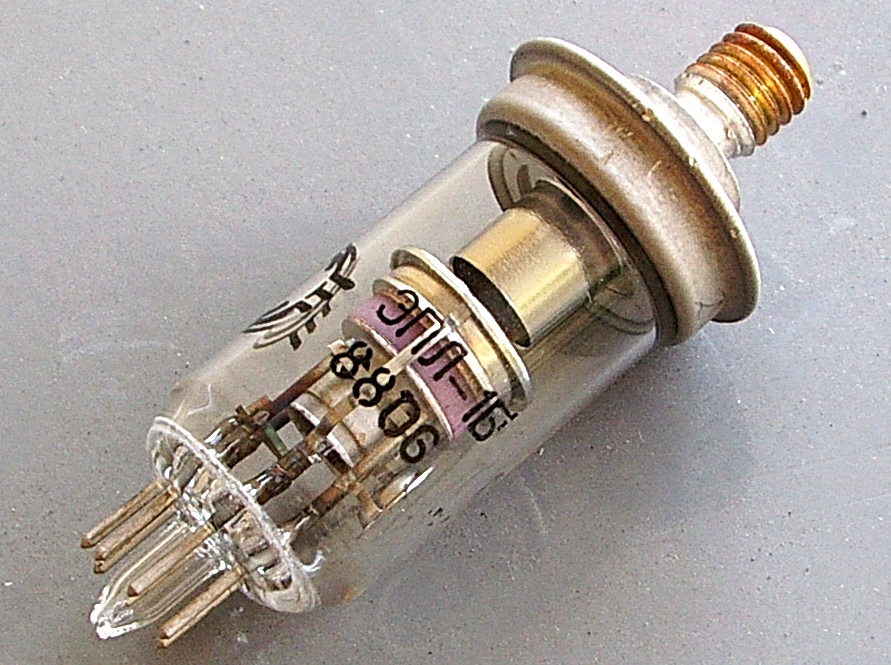

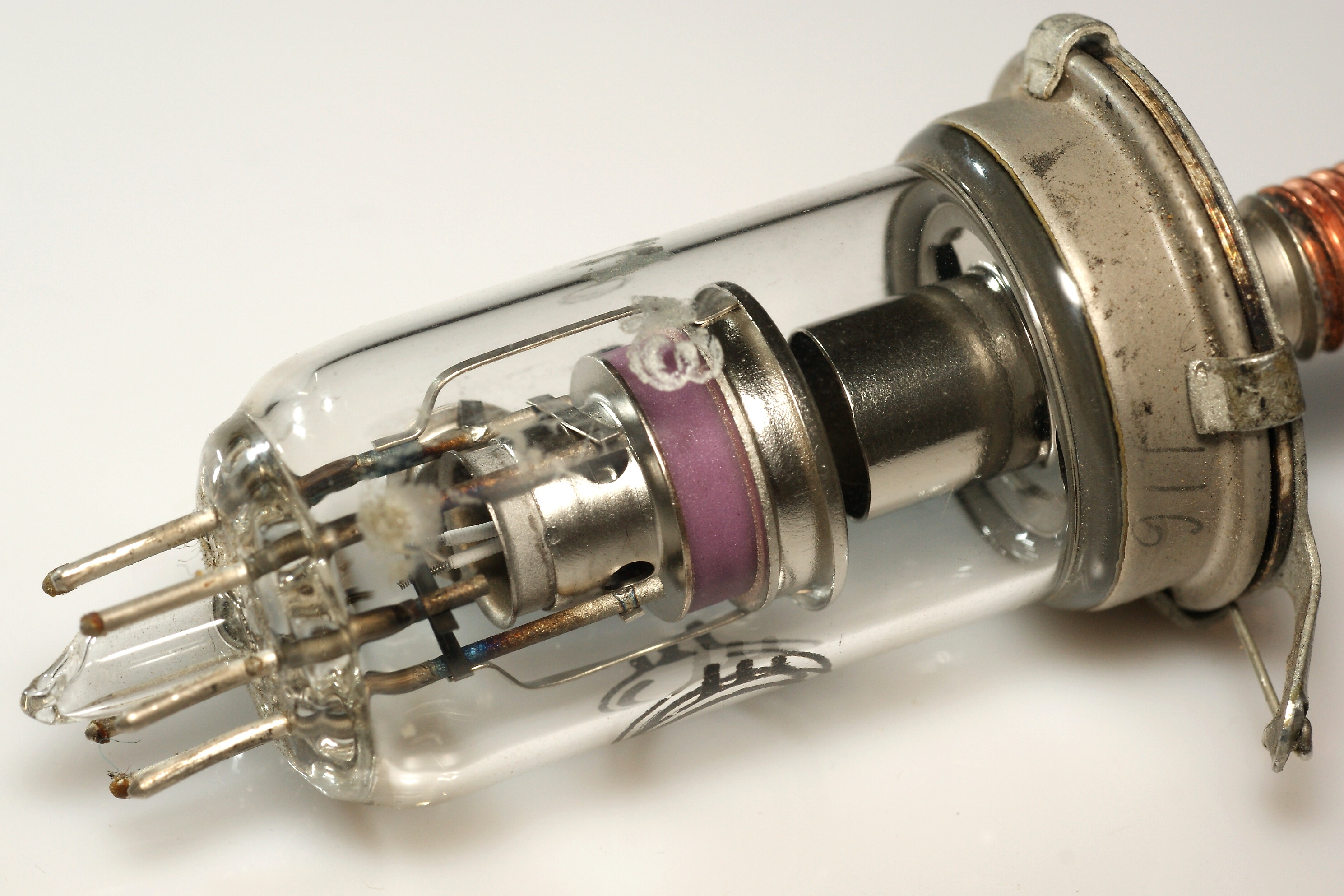

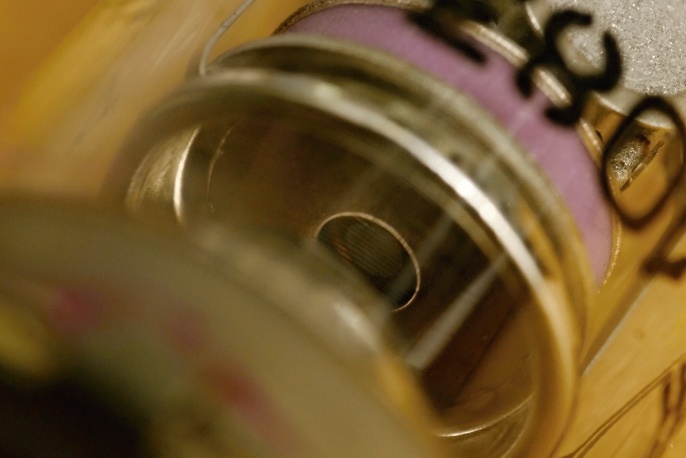

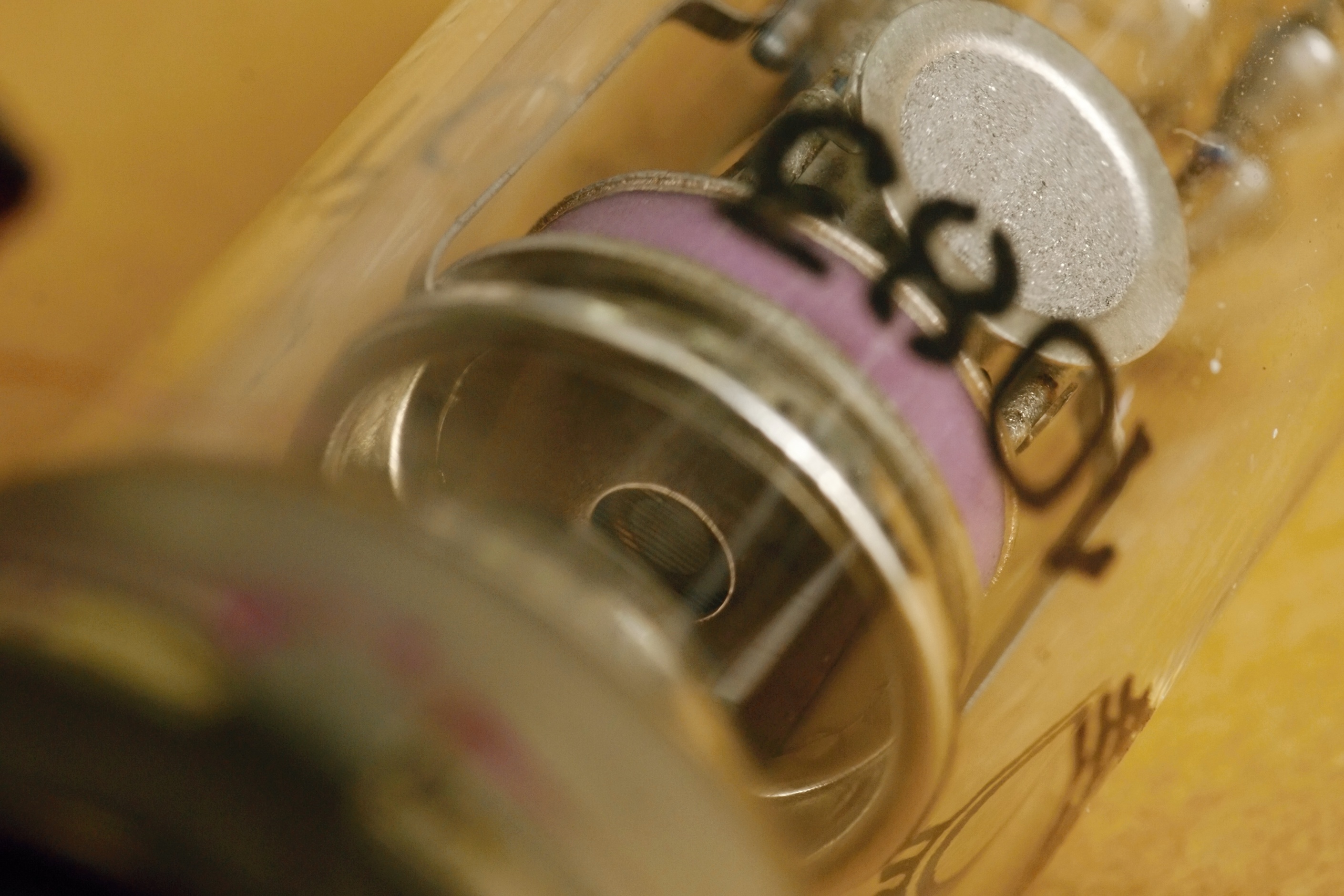

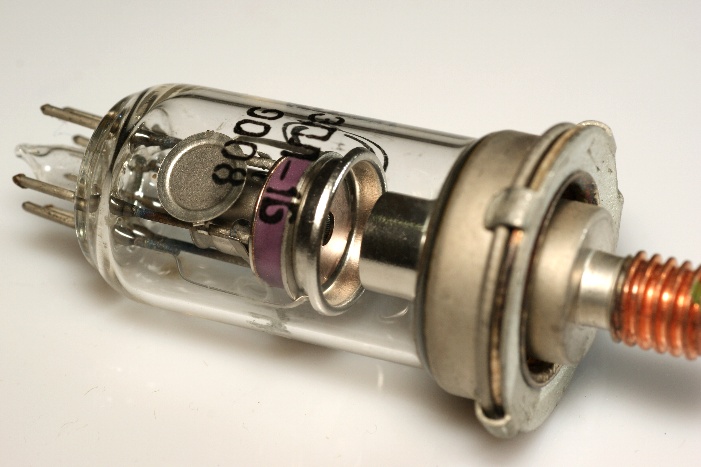

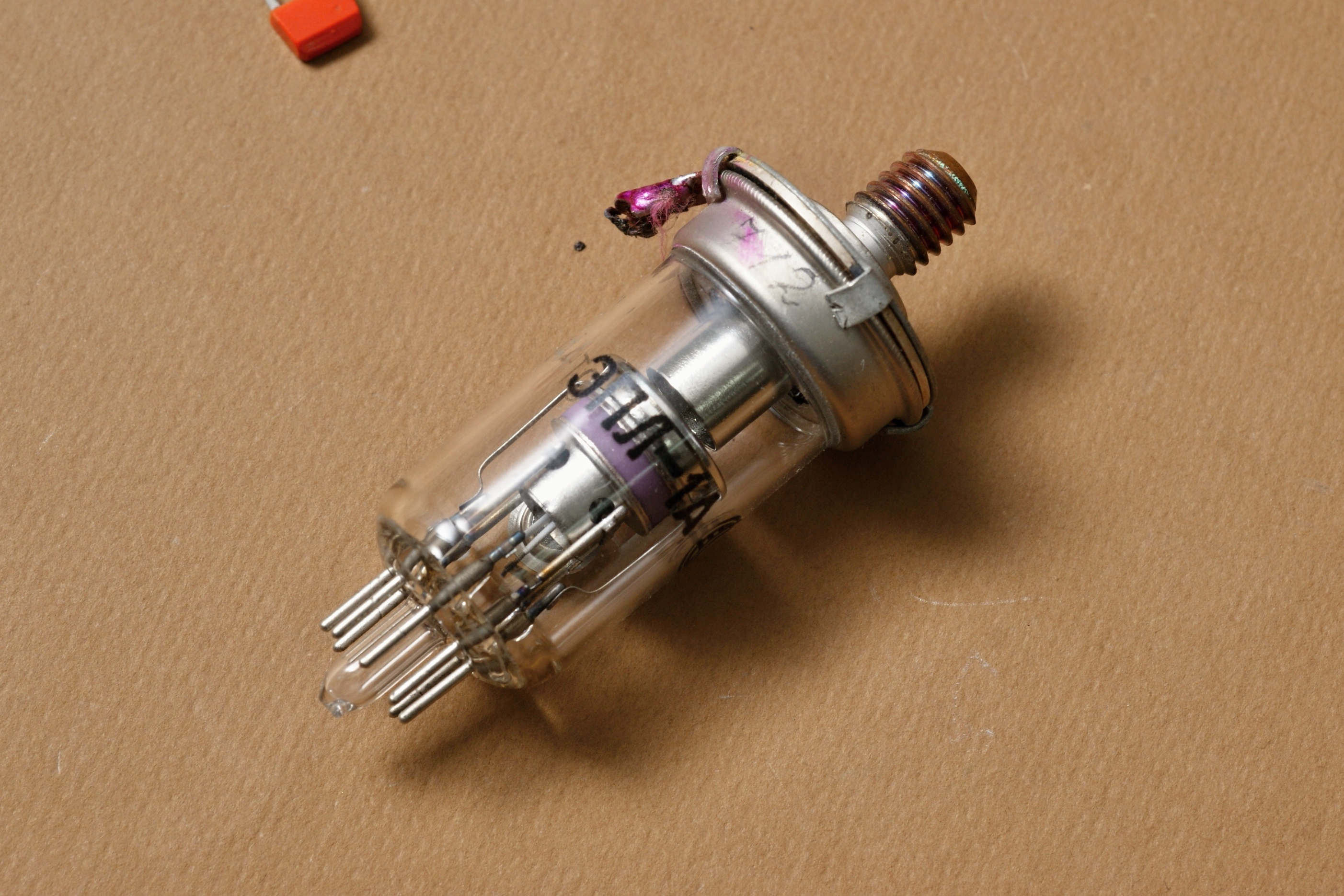

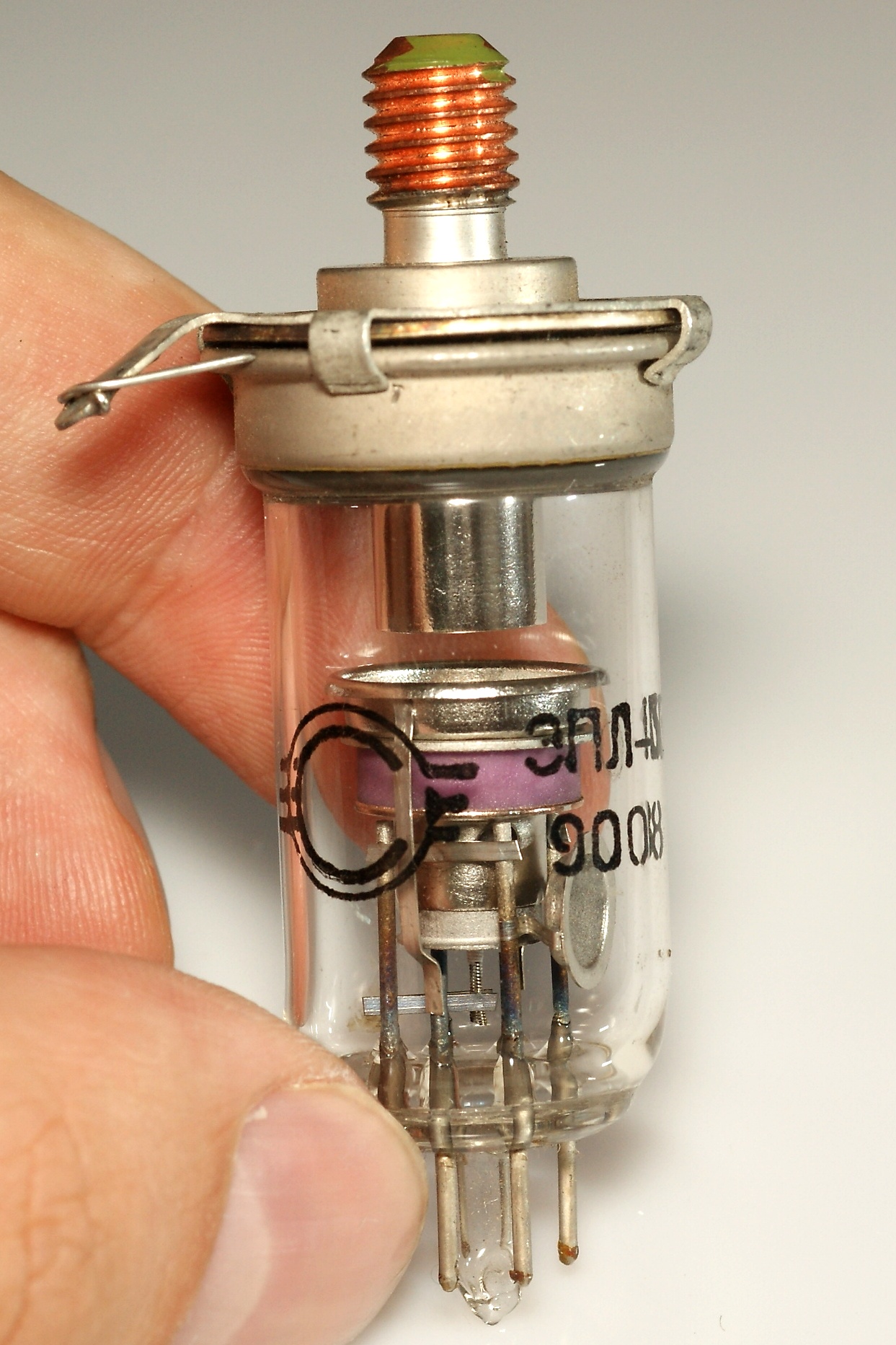

(фото Дмитрия)

Источники:

1. Электровакуумные приборы. Справочник. Том XXIII. Источники высокоинтенсивного оптического излучения газоразрядные. Прочие приборы. Издание третье.- Научно-исследовательский институт, 1972.
