(Д)елители (Н)апряжения (М)икропроволочные, (9)-й тип
конструкции, схемный
вариант (А), (условное обозначение характеристик), (М)одернизированные.
Представляют собой набор нескольких резисторов
из литого микропровода в стеклянной
изоляции, намотанных на одном каркасе; так, вариант "А" это цепочка из четырех резисторов.
В схему входят подгоночные резисторы, позволяющие подгонять коэффициенты деления с высокой точностью.
Номинальные коэффициенты деления 1; 10; 100; 1000.

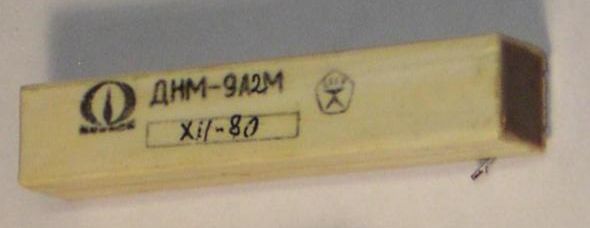

К примеру, ДНМ-9А1М и 9А2М состоят из набора
9МОм-900кОм-90кОм-10кОм, ДНМ-9А3М и 9А4М - 900кОм–90кОм–9кОм–1кОм.
Разница между ними в точности, А1М и А3М имеют допуск коэффициента деления 0,015%,
А2М и А4М - 0,020%. Похуже у "четных" и термостабильность.
Фраза из ТУ, "ДНМ-9А1М, ДНМ-9А3М поставляются в количестве 50% от заказанного количества
ДНМ, остальные 50% грубые ДНМ-9А2М, ДНМ-9А4М".
Тех. условия
ТУ 25-04-2085-78 и

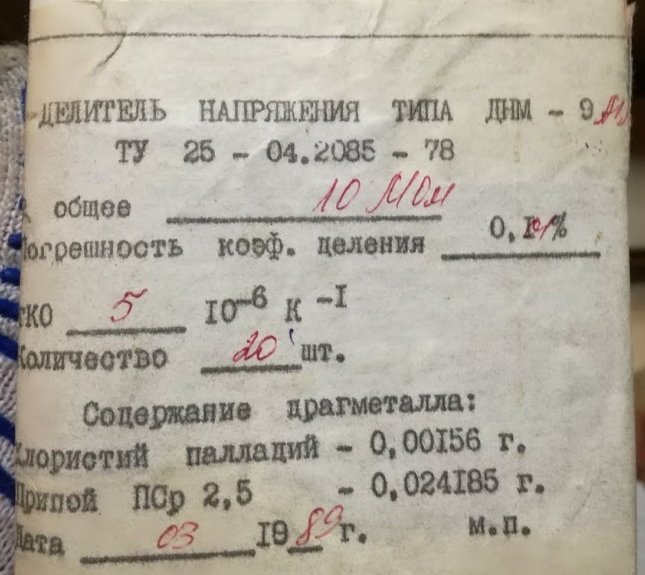

заводской паспорт на них.
Выпускали их завод "Тбилприбор" и Кишиневский НИИ электротехнической промышленности.

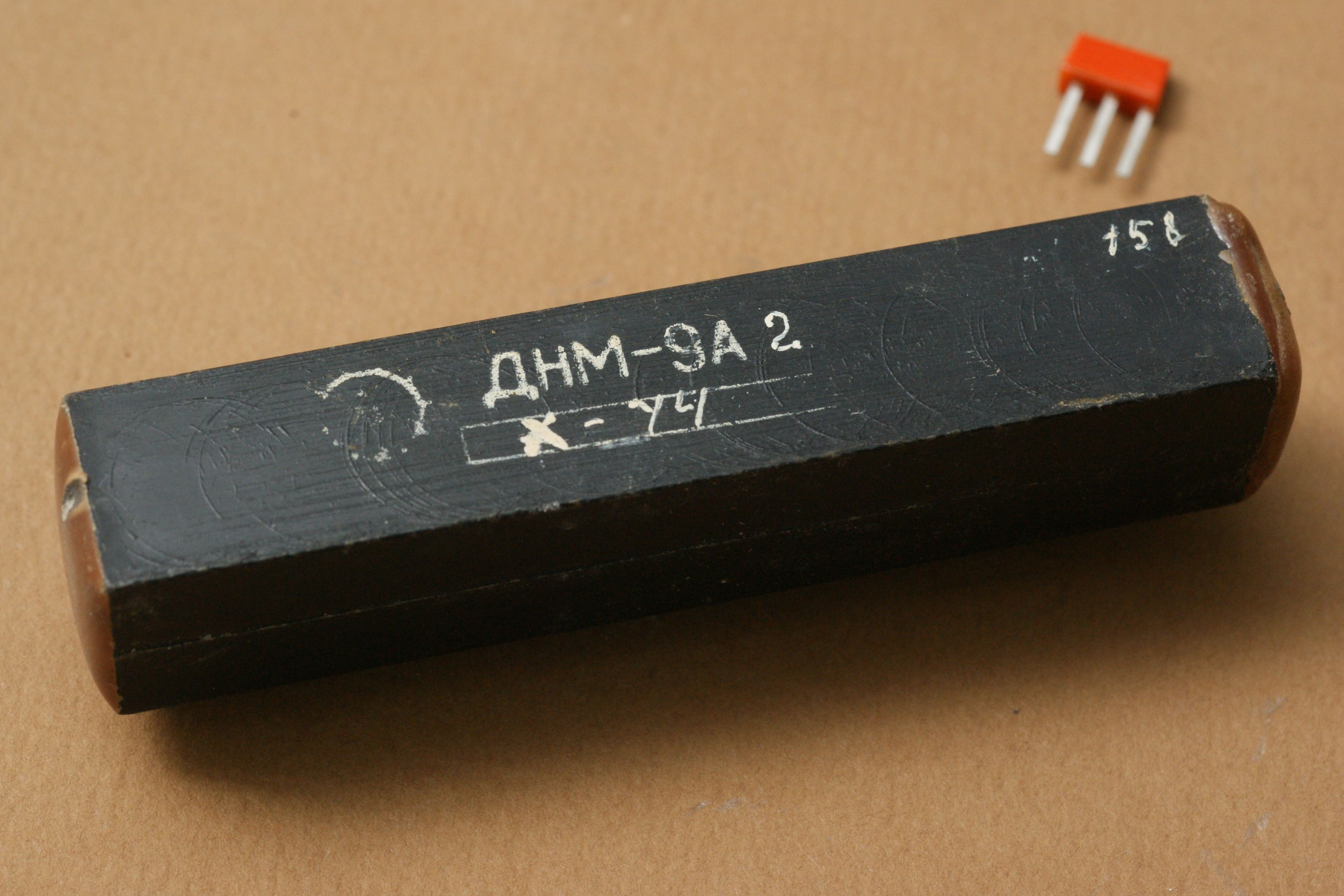

Существует сходный по названию ДНМ-9А, но совершенно иной конструкции и другого производителя.

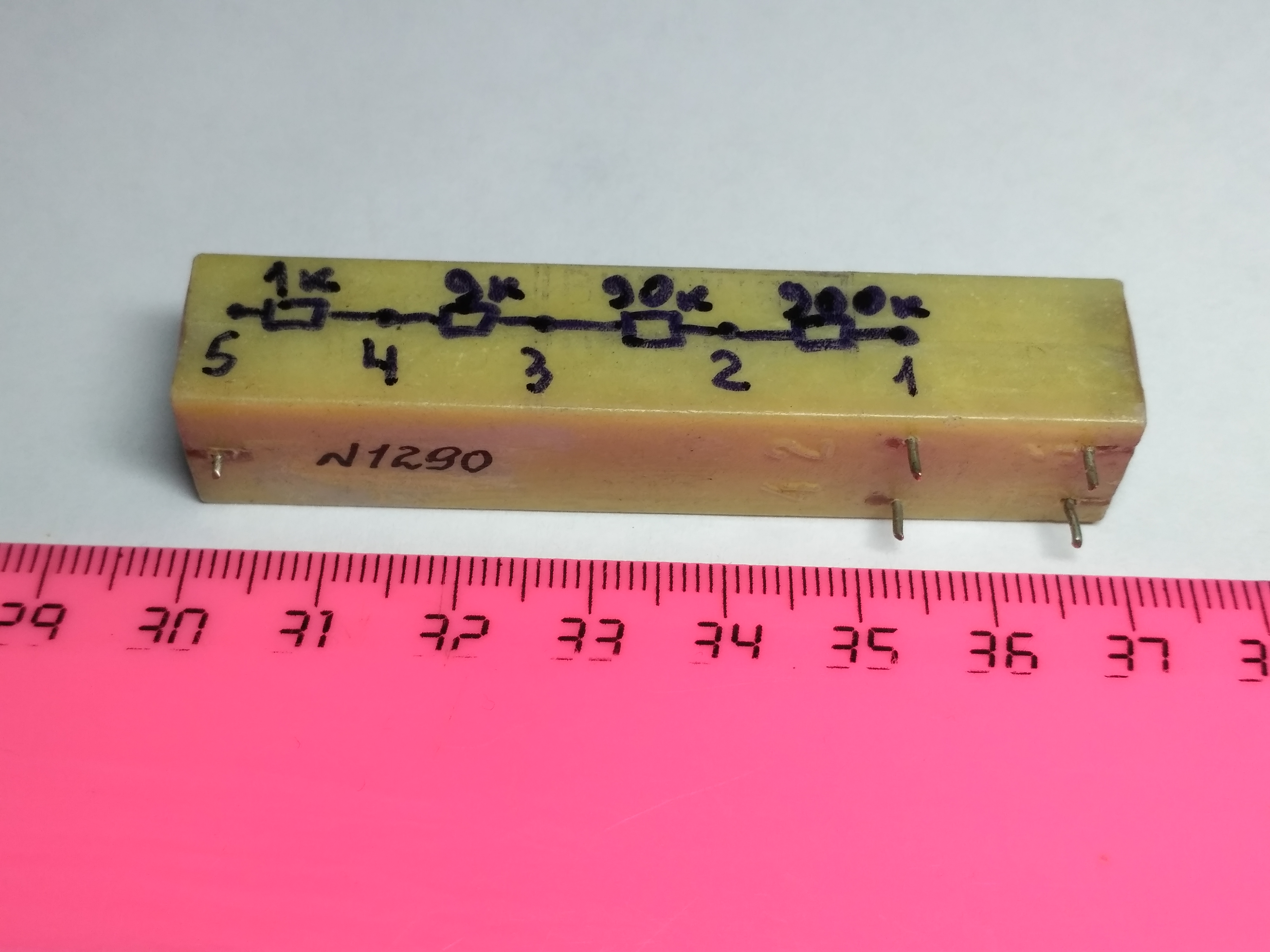

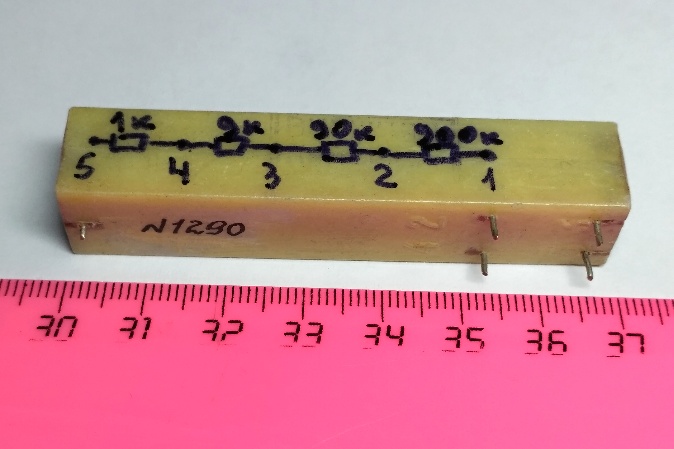

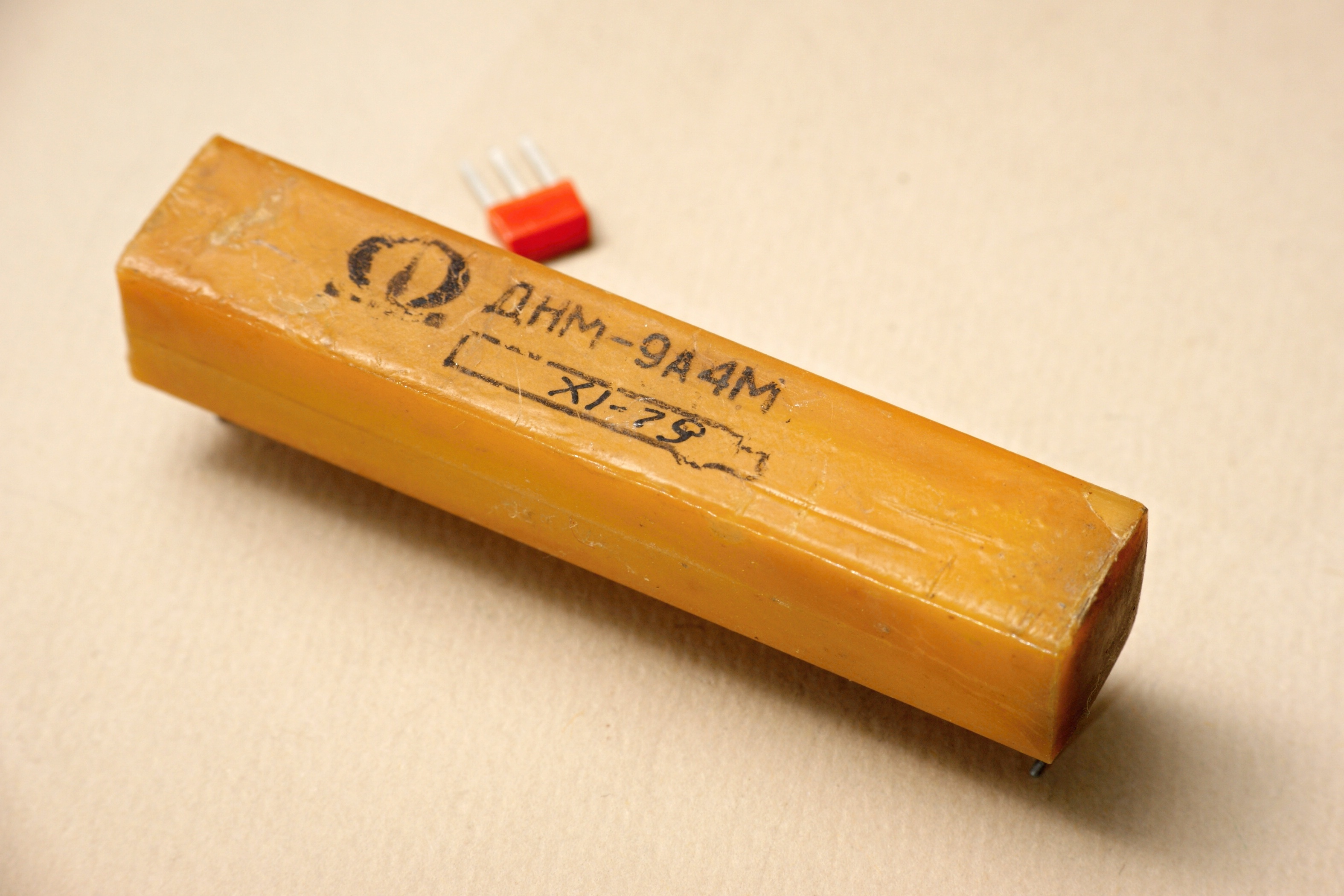

(фото Сергея Брылева)

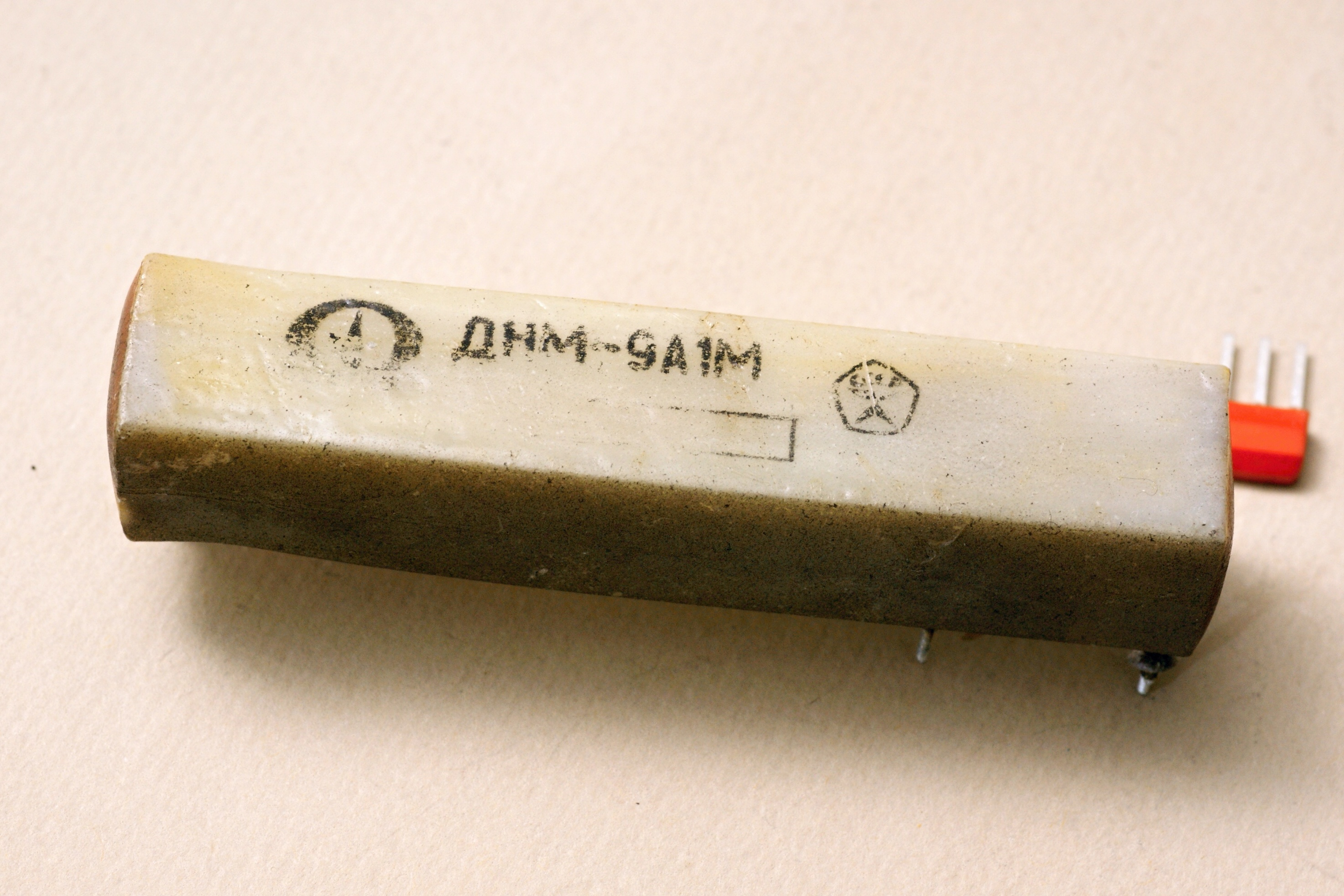

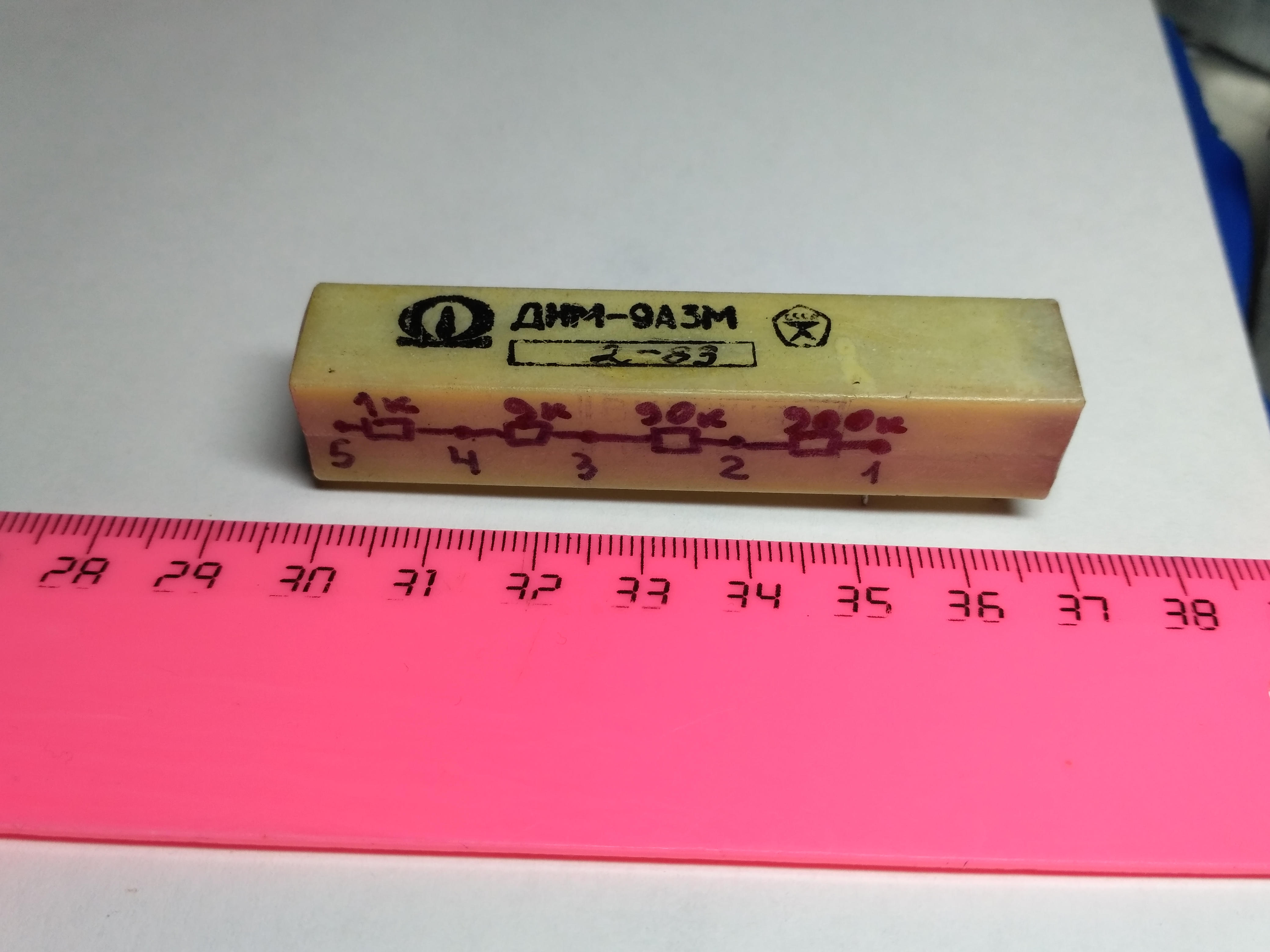

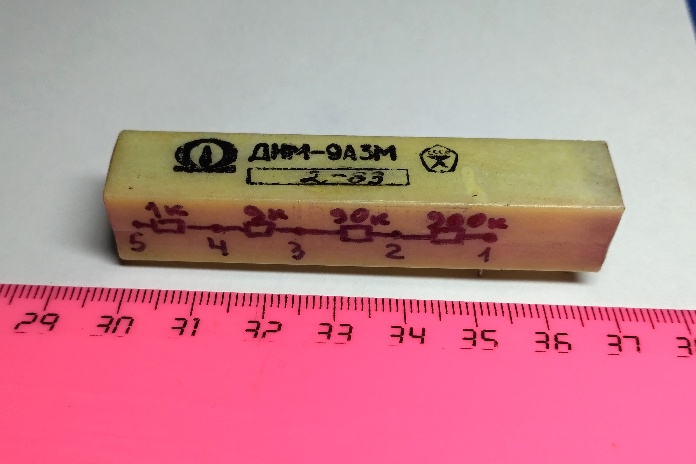

(фото Сергея Брылева)

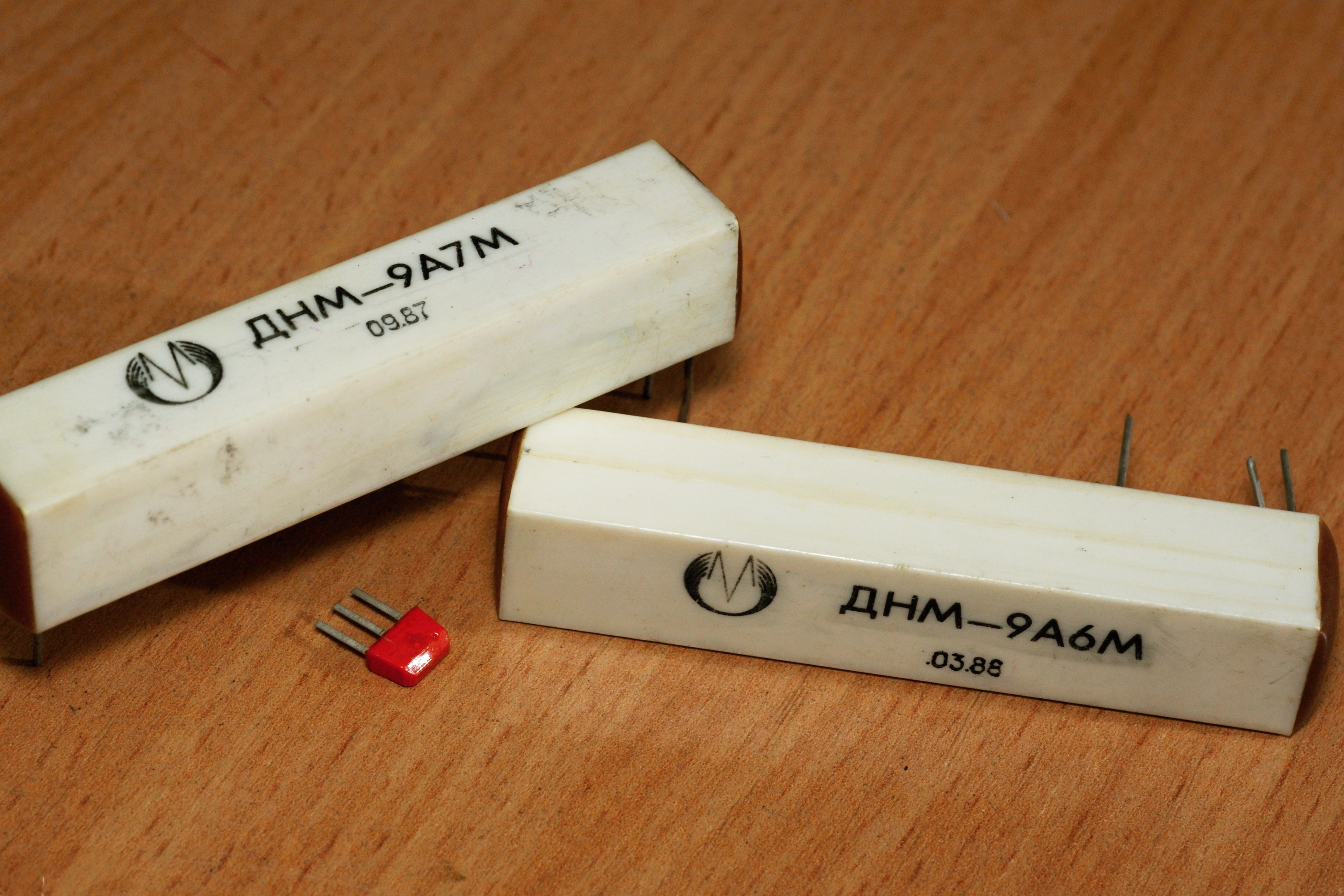

(фото с форума Радиокот)
