ДНМ-30


(фото с Форума радиодеталей)

(Д)елитель (Н)апряжения (М)икропроволочный, (30)-ая модель. Применялся такой в цифровом вольтметре Щ1516.

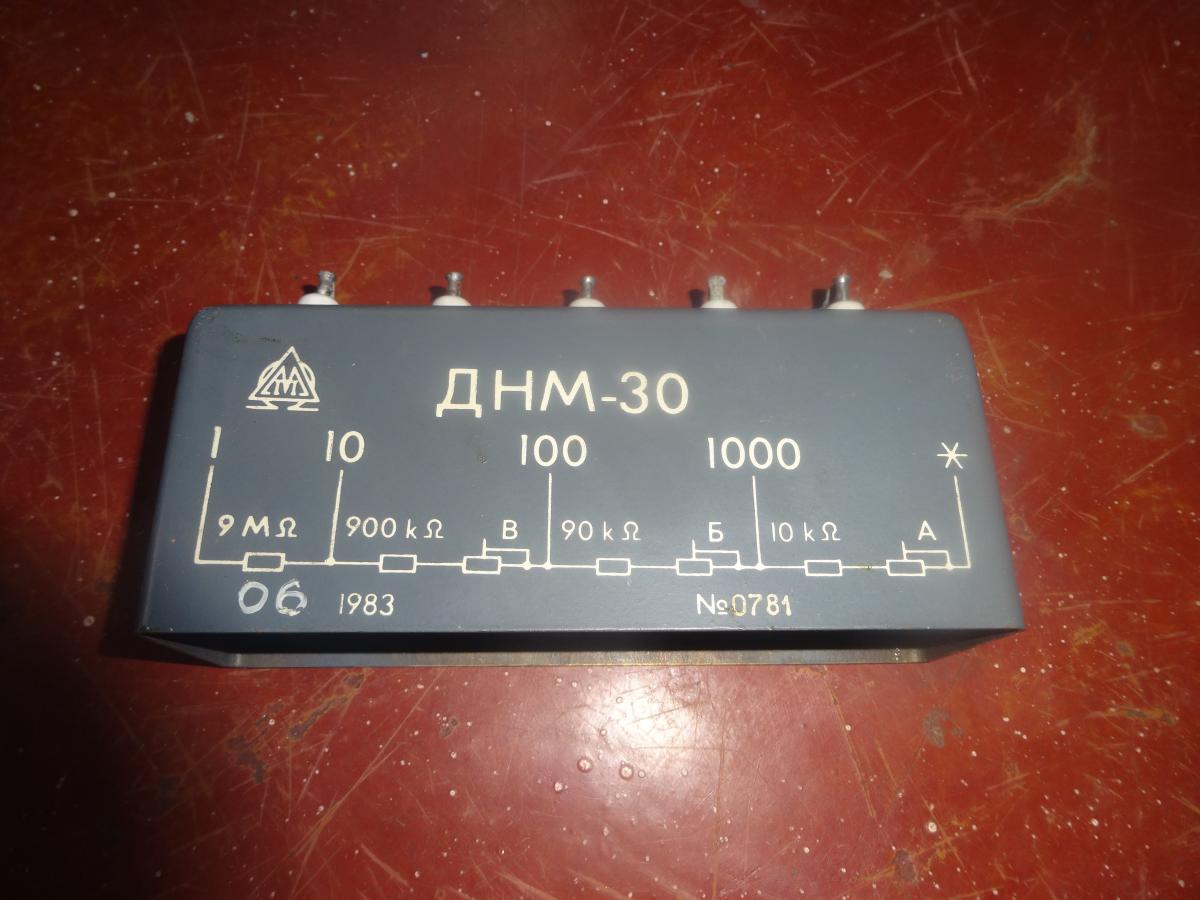

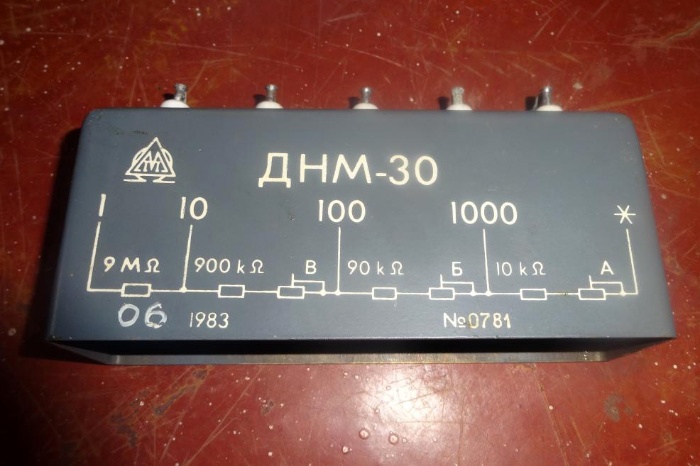

В общем-то, всё написано и нарисовано прямо на нём. Конструкция похожа на другие подобные делители, в состав его входят не только основные и добавочные резисторы, но и многооборотные подстроечные.

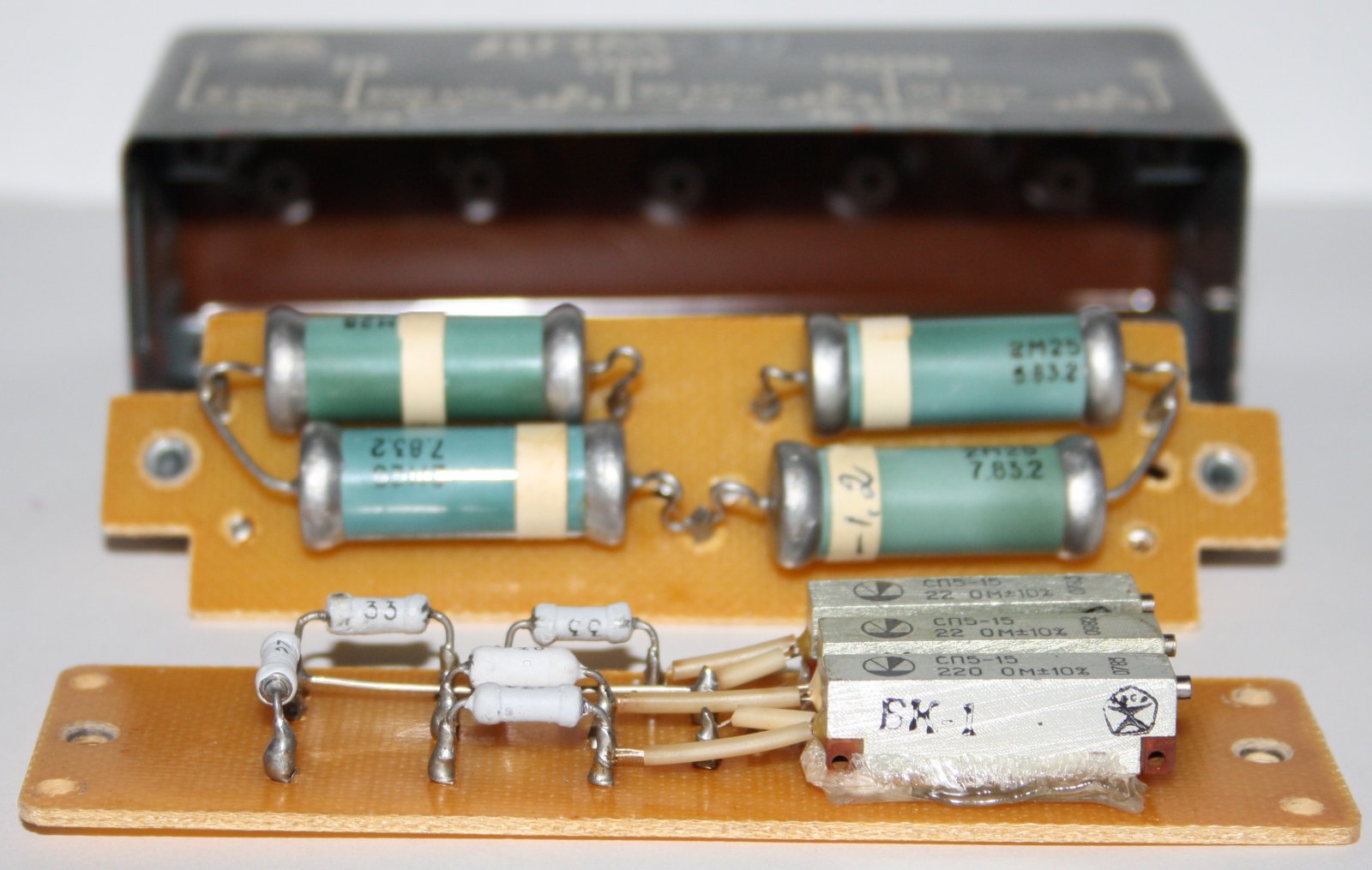

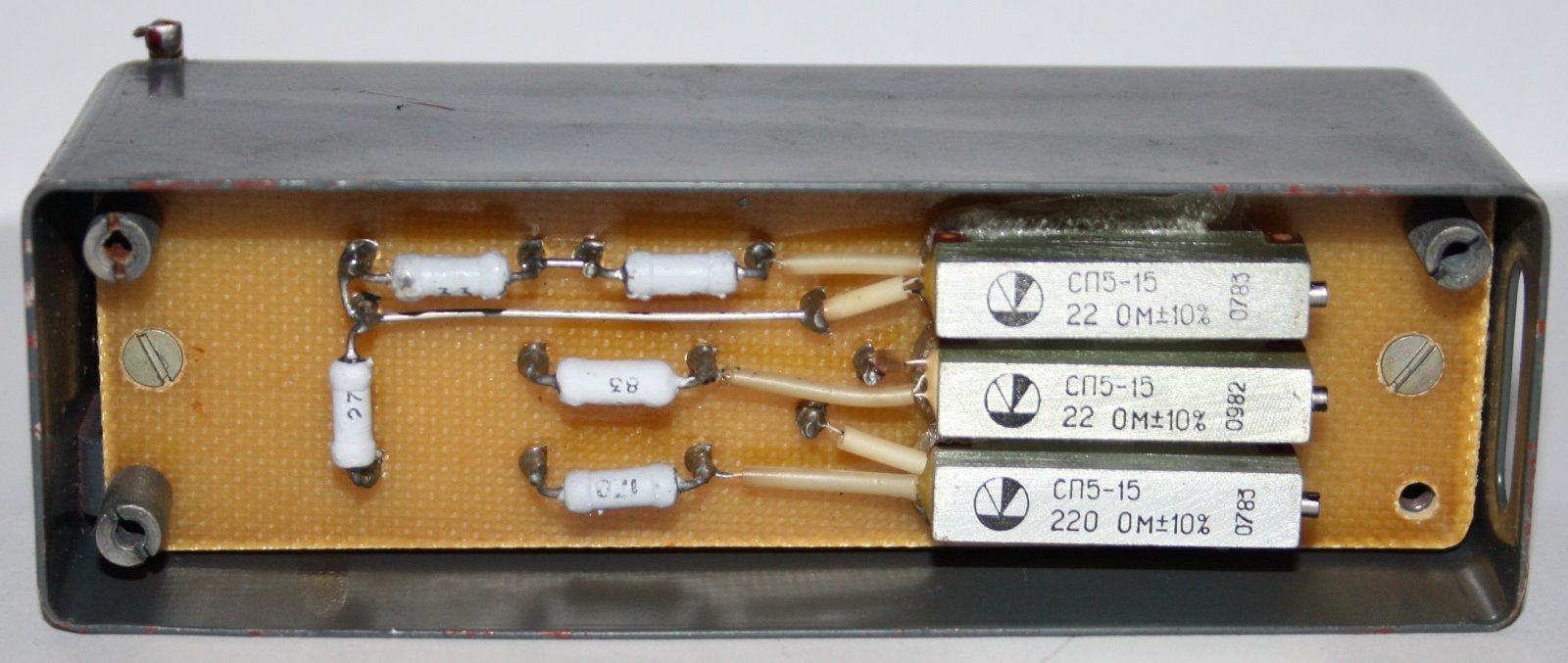

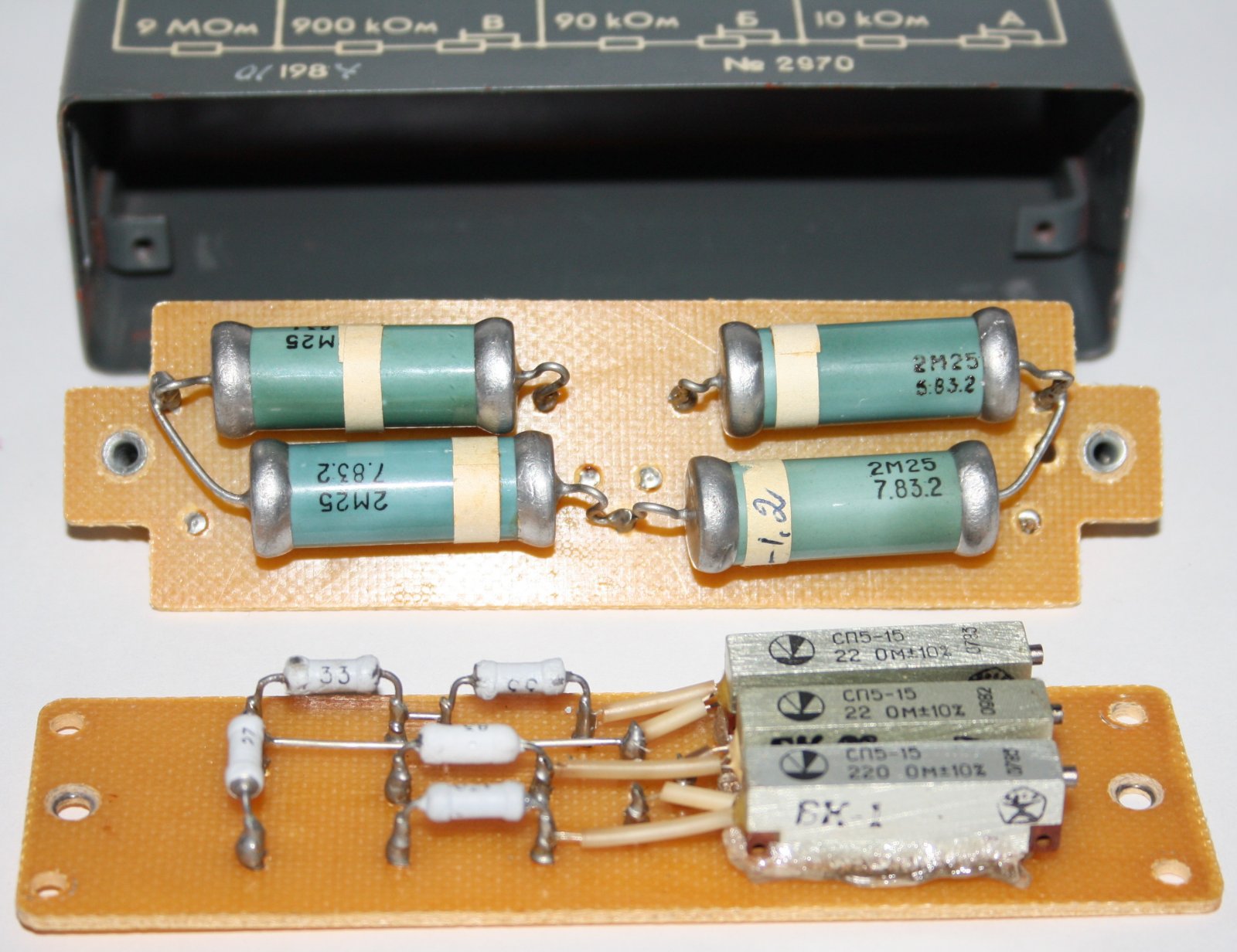

В металлическом корпусе с проходными изоляторами типа ИКТП-5 помещены стеклотекстолитовые платы с размещенными на них резисторами. Металлический корпус служит для экранирования схемы. Изоляторы обеспечивают сопротивление изоляции не менее 1012 Ом.

Номинальные значения коэффициента деления 10, 100, 1000; допустимые отклонения коэффициента деления от номинальных значений ±0,003; ± 0,002; ±0,005 соответственно. Температурный коэффициент отношений: ±3,0х10-6; ±2,0х10-6; ±5,0х10-6 1/К соответственно. Допустимое отклонение входного сопротивления делителя от номинального не более ±0,1%. Рабочее напряжение не более 1000 В. Входное сопротивление делителя 10 МОм.

Вероятность безотказной работы в течение 2000 ч не менее 0,98. Средний срок службы не менее 6 лет. Гарантийный срок эксплуатации 18 мес.

Производитель - "Микропровод", Кишинёв, Молдавия.


(фото с Форума радиодеталей)


(фото с Форума радиодеталей)


(фото с Форума радиодеталей)


(фото с Форума радиодеталей)


(фото с Форума радиодеталей)


(фото с Форума радиодеталей)
