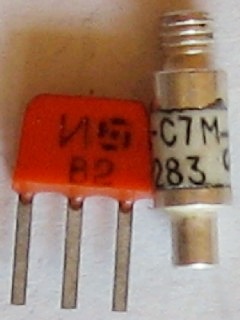

ДК-С7М

Смесительный диод, для диапазона 3...12 см.

Электрические параметры

Потери преобразования - 7,5 дБ
Шумовое отношение - 2
Коэффициент шума - не более 11,5 дБ
КСВ - 2
Выпрямленный ток - 3 мА
Выходное сопротивление - 250...700 Ом
Максимально допустимая импульсная рассеиваемая мощность при длительном воздействии - 300 мВт
Максимально допустимая энергия импульсов - 0,3 Эрг
Диапазон рабочих температур -60...+100°С
Срок службы 300 ч

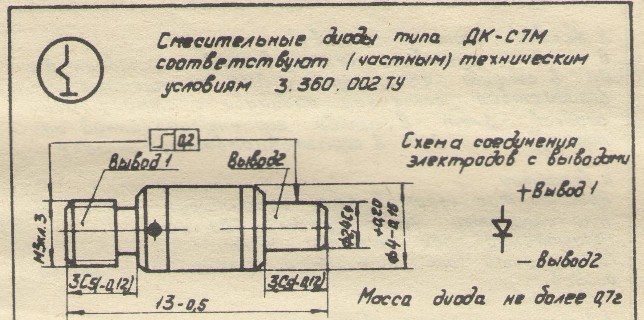

Справочный листок на него.

К 90-м годам он ожидаемо попал в категорию неперспективных, с рекомендацией замены на 3А117.

Разработчик и производитель - Томилинский ЗПП (далее ставший "Тор'ом", а ныне НПП Томилинский электронный завод).

полная версия этикетки

Источники:

1. Справочник. Часть III. Выпуск 2. Полупроводниковые приборы. 1965.
2. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. четвертое, переработанное и дополненное. "Техника", 1966.
3. А. И. Горбачев, С. В. Кукарин, Полупроводниковые СВЧ диоды. М., "Советское радио", 1968.
4. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971
5. Каталог полупроводниковых приборов. - Москва, ЦНИИ "Электроника", 1971.
6. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 3-е, переработ. и доп. М., "Энергия", 1972.
7. Полупроводниковые приборы. Справочник. Том III. Полупроводниковые диоды. Издание второе. - Научно-исследовательский институт.
8. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
9. Перечень неперспективных ПП и рекомендуемых замен. - Центральное конструкторское бюро "Дейтон", 1991.
