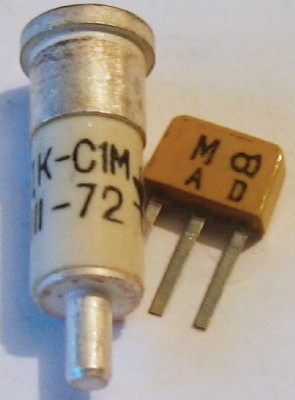

ДК-С1М

Смесительный диод, для диапазона 10 см.

Электрические параметры

	Потери преобразования - 8,5 дБ
	Шумовое отношение - 2,7
	КСВ - 3,5
	Выпрямленный ток - 0,4 мА
	Максимально допустимая импульсная рассеиваемая мощность при длительном воздействии - 300 мВт
	Диапазон рабочих температур -60...+100°С

Справочный листок на него.

Производитель - "Тор" (г.Томилино), ныне Томилинский электронный завод (НПП "ТЭЗ").

Поздние источники рекомендуют в качестве его замены в разработках гражданского назначения использовать КА132А, а военных - 2А120А.

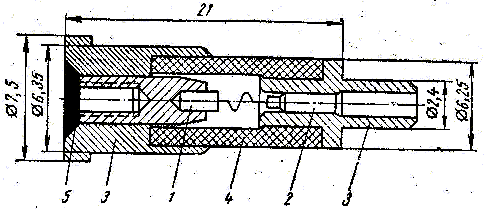

1 - штифт с кристаллом; 2 - штифт с контактной пружинкой; 3 - ниппель; 4 - керамический корпус; 5 - клей БФ-2

Источники:

1. Городецкий А. Ф., Кравченко А. Ф. Полупроводниковые приборы. - М.: "Высшая школа", 1967.
2. Каталог полупроводниковых приборов. - Москва, ЦНИИ "Электроника", 1971.
3. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 3-е, переработ. и доп. М., "Энергия", 1972.
4. Полупроводниковые приборы. Справочник. Том III. Полупроводниковые диоды. Издание второе. - Научно-исследовательский институт.
5. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
6. Гурлев Д. С. Справочник по электронным приборам: 6-е изд., перераб. и доп. - К.: Технiка, 1979.
7. Перечень неперспективных ПП и рекомендуемых замен. - Центральное конструкторское бюро "Дейтон", 1991.
