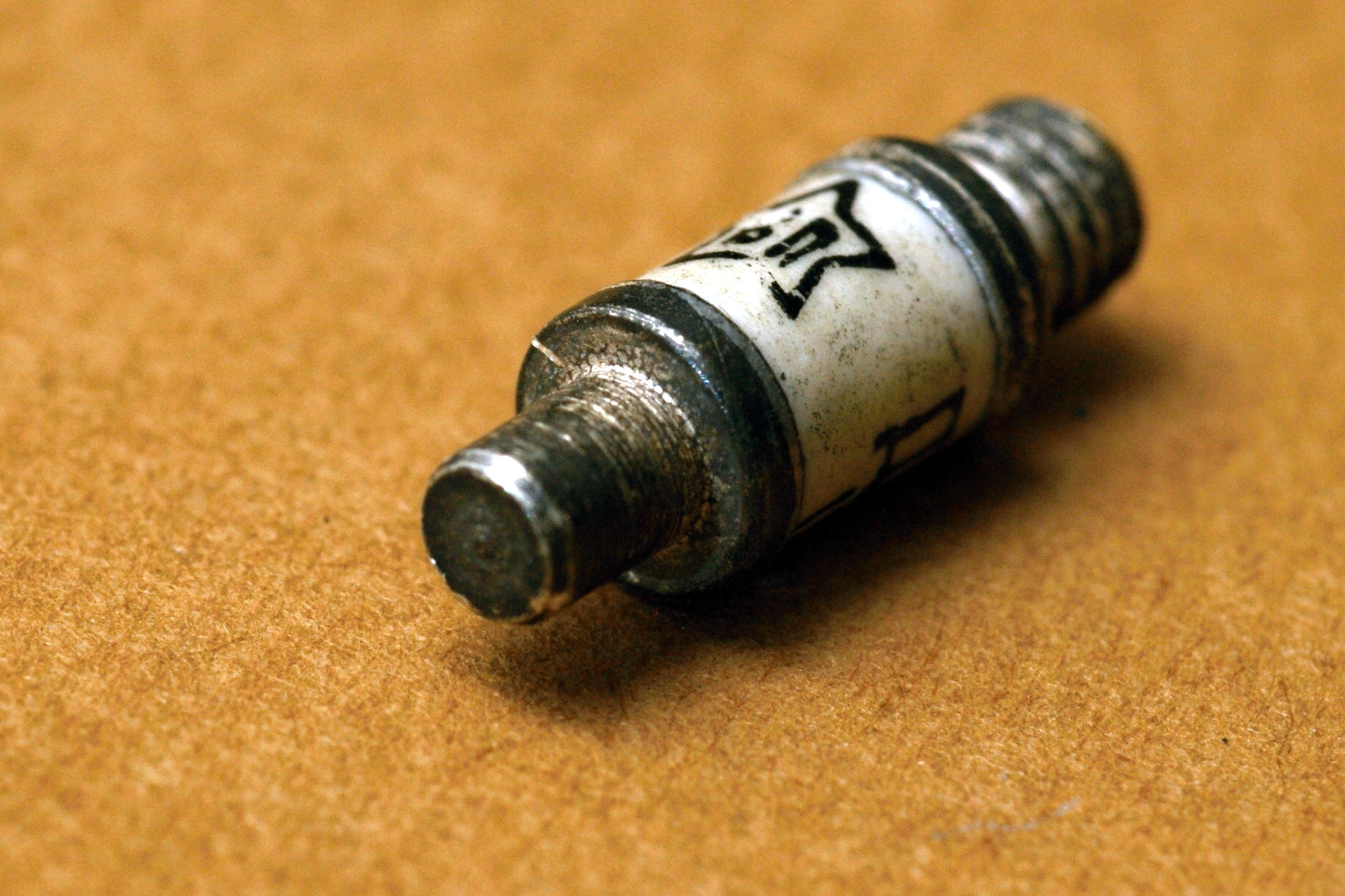

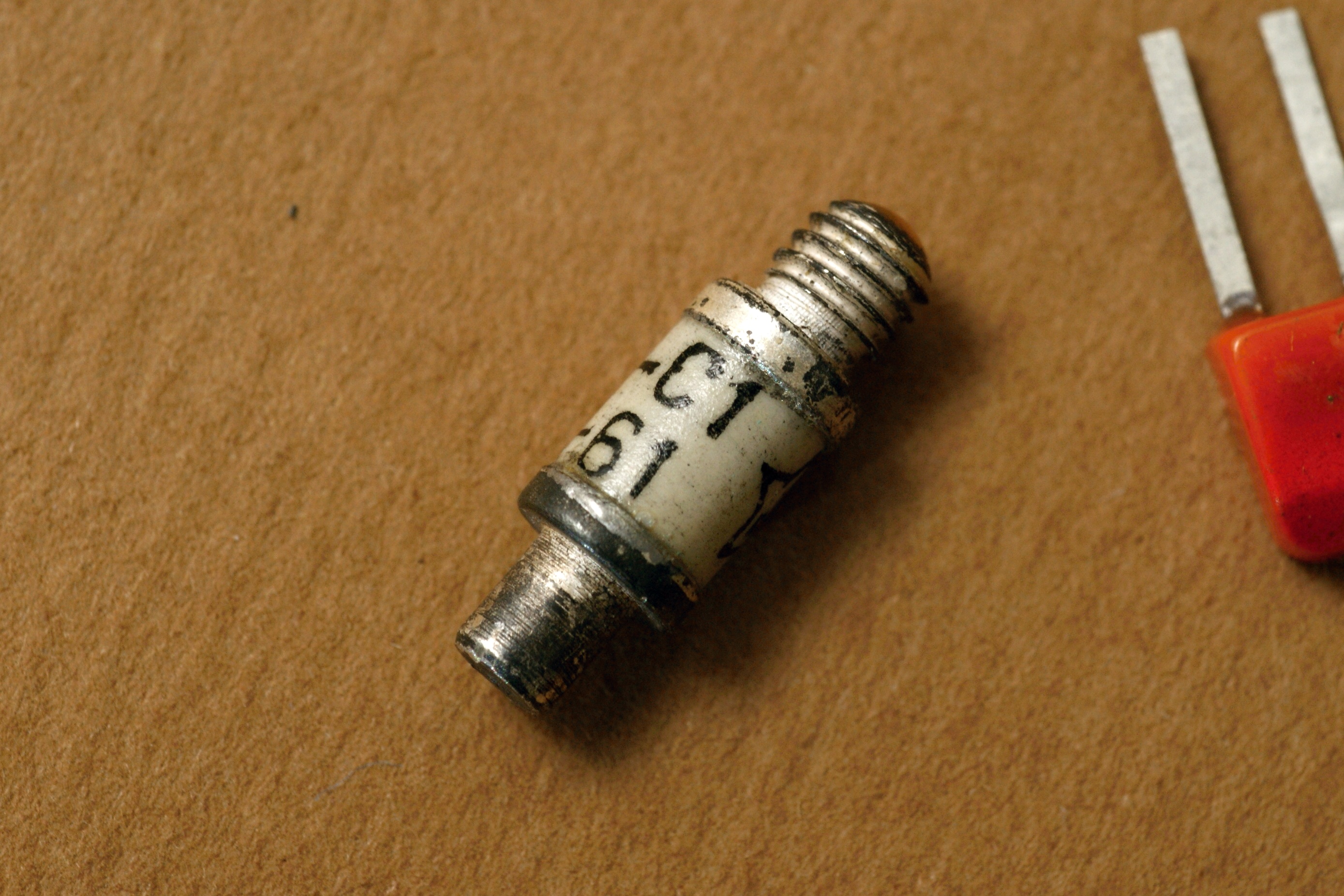

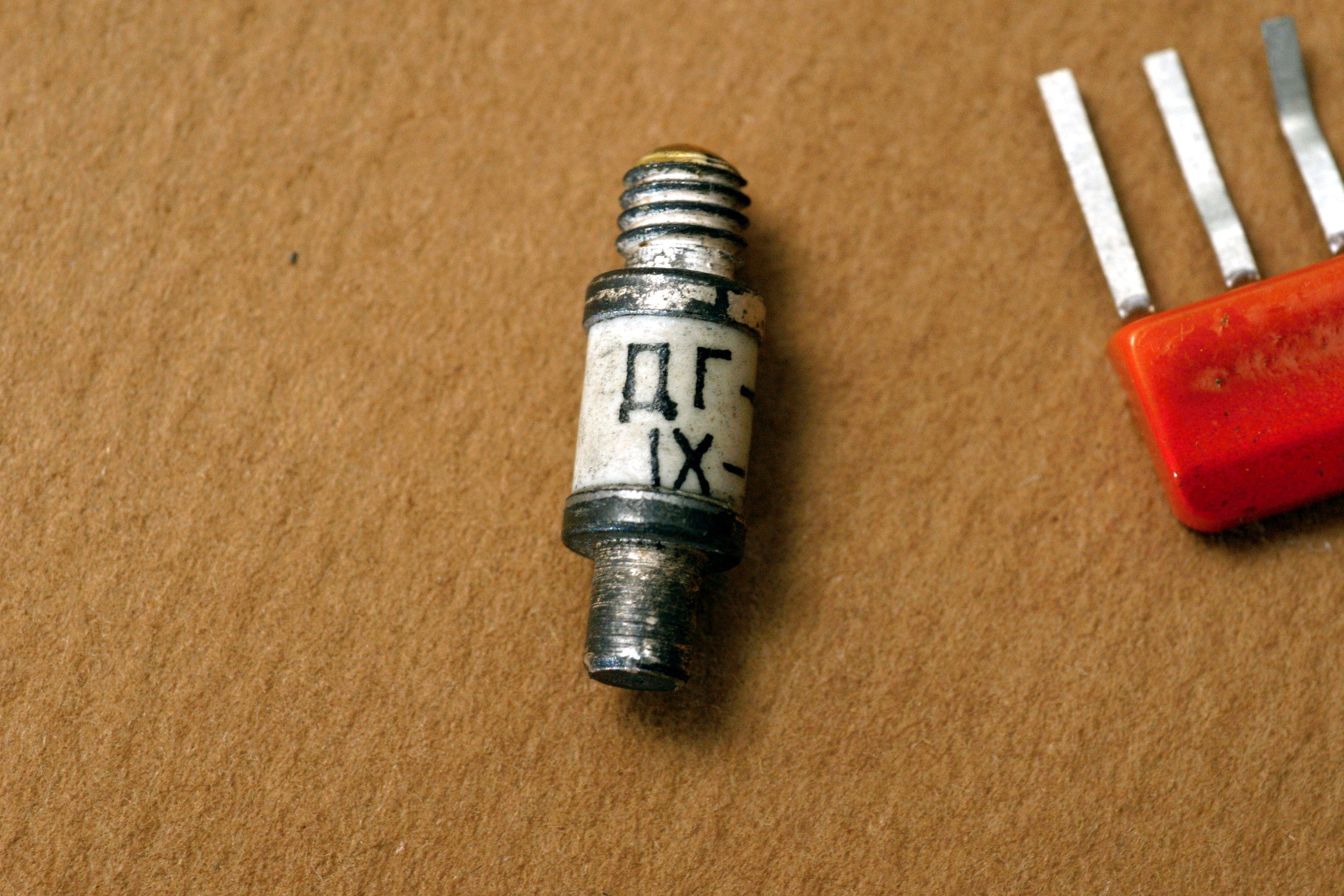

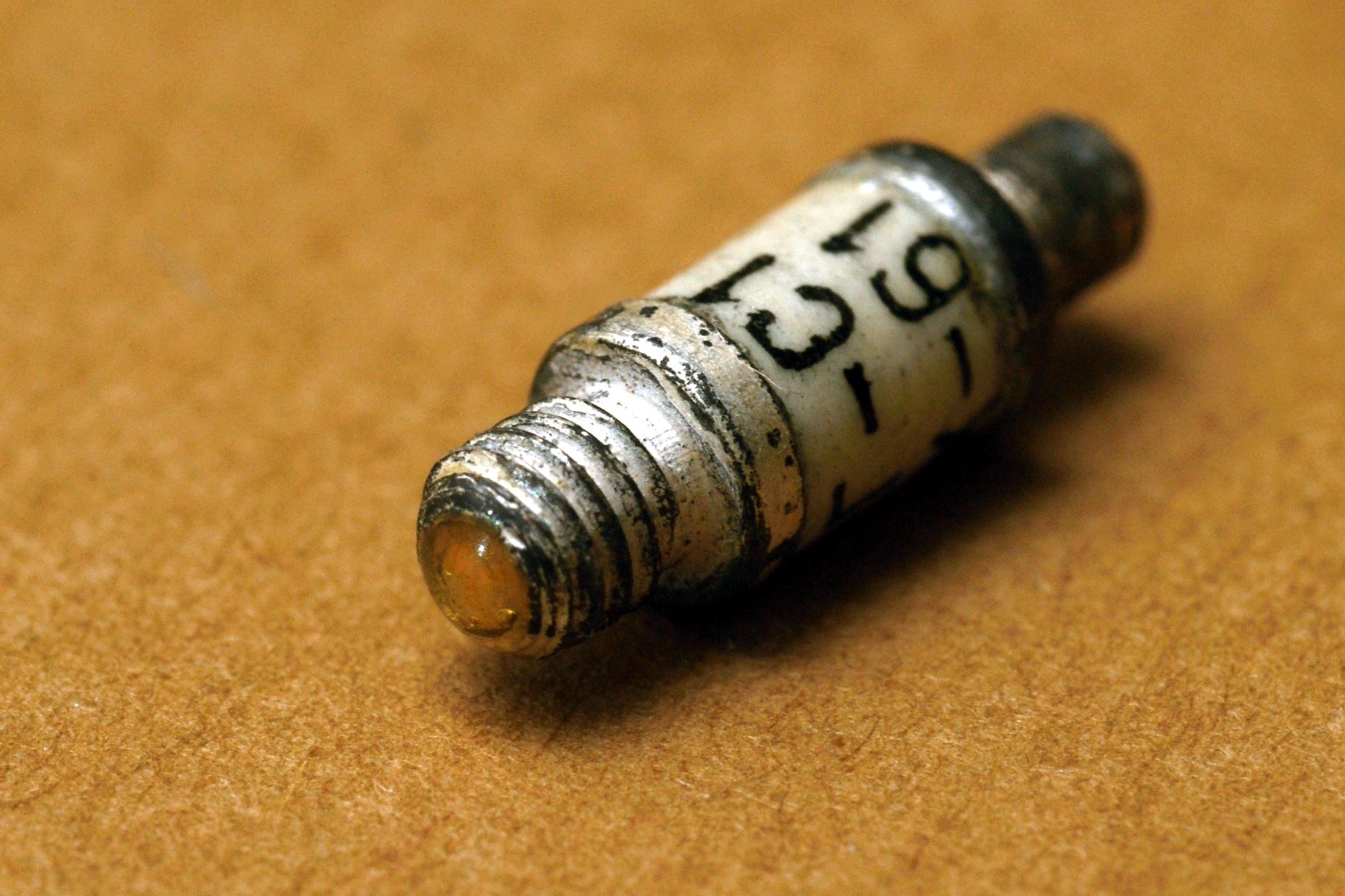

ДГ-С1

Смесительный диод патронной конструкции, для преобразования частоты в супергетеродинных приемниках 10 см диапазона волн.

Основные параметры

	Потери преобразования 8,5 дБ (при P=0,5 мВт)
	Шумовое отношение не более 3 (при P=1 мВт)
	КСВН 1,4 (не более 3,0)*
	Выпрямленный ток не менее 1 мА (0,4 мА)*
	Максимально допустимая импульсная рассеиваемая мощность при длительном воздействии - 80 мВт
	Максимально допустимая энергия импульсов - 0,1 Эрг
	Диапазон рабочих температур -60...+70°С
	Допускается отход детекторов в течение одного года хранения не более 5%, двух лет - не более 10%, трех лет - не более 15% детекторов *по некоторым источникам

Справочные данные на него, заводской паспорт и рекламный листок с Всесоюзной промышленной выставки 1956 года.

*Судя по тому, что в ранних источниках параметры отличаются в худшую сторону, детектор заметно дорабатывали в ходе производства.

1 - полупроводник; 2 - контактная пружина; 3 - герметизирующая заливка; 4 - керамическая втулка

Производитель - Томилинский ЗПП, ныне Томилинский электронный завод (НПП "ТЭЗ").

Источники:

1. Всесоюзная промышленная выставка. Сборник справочных листков. 1956. - Министерство радиотехнической промышленности.
2. Электровакуумные приборы (Справочник). - М.-Л. Государственное энергетическое издательство, 1956.
3. Полупроводниковые приборы. - Всесоюзная промышленная выставка. 1957.
4. Полупроводниковые приборы. - ВДНХ. Центральное бюро научно-технической информации по радиоэлектронике. Москва. 1959.
5. П.И. Овсищер, Н.Н. Кочкина. Справочник по полупроводниковым диодам и триодам. Судпромгиз, Ленинград, 1961.
6. В. Ю. Лавриненко. Справочник по полупроводниковым приборам. Издание четвертое, переработанное и дополненное. "Технiка". Киев - 1966.
7. Полупроводниковые приборы. Диоды высокочастотные, диоды импульсные, оптоэлектронные приборы: Справочник - 2-е изд., стереотип. - /А. Б. Гитцевич, А. А. Зайцев, В. В. Мокряков и др.; Под ред. А. В. Голомедова. — М.: КУбК-а, 1994.
8. Хрулев А. К., Черепанов В. П., Савельев Ю. Н. Диоды и их зарубежные аналоги. Справочник. В 3 т. Т. 3. - М.: ИП РадиоСофт, 2000.
