ДГ-Ц24...ДГ-Ц27

Первые отечественные плоскостные диоды (выпрямительные германиевые).

Первоначально, в 1955 году (?), были выпущены диоды ДГ-Ц21 - ДГ-Ц24. ДГ-Ц24 сразу же нашли применение в телевизорах. Дело в том, что практически одновременно с началом серийного выпуска этих диодов был принят нормативный документ, довольно жестко ограничивающий максимальную потребляемую мощность вновь разрабатываемых телевизоров. И разработчики приняли целый ряд мер, снижающих эту мощность. В том числе заменили кенотронный выпрямитель (КПД которого не выше 70%) на выпрямитель с германиевыми диодами (КПД 98-99%). Поскольку ДГ-Ц24 относительно низковольтны, их ставили последовательно несколько штук, шунтируя резисторами для равномерного распределения обратного напряжения.

Диоды ДГ-Ц21 - ДГ-Ц27 нашли довольно широкое распространение в аппаратуре специального (в основном военного) назначения, но в бытовой аппаратуре практически не применялись, кроме упомянутого выше применения в телевизорах.

Справочный лист на них, и рекламный листок с Всесоюзной Промышленной Выставки 1956 года.

Производитель - "Тор" (г.Томилино), ныне Томилинский электронный завод (НПП "ТЭЗ").

Как писали в книге 1955 года, "принципиально срок службы плоскостных диодов типов ДГ-Ц21, ДГ-Ц22, ДГ-Ц23 и ДГ-Ц24 чрезвычайно велик и исчисляется десятками тысяч часов. Однако ввиду новизны этих приборов и недостаточности экспериментальных материалов в настоящее время срок службы силовых диодов установлен равным 2 000 час".

Тем не менее, корпус этих диодов был недостаточно герметичен, поэтому очень скоро они появились в виде Д7А...Д7Ж - тот же кристалл, в другом корпусе, герметизированном контактной сваркой. И в качестве таковых они прожили весьма долгую жизнь...


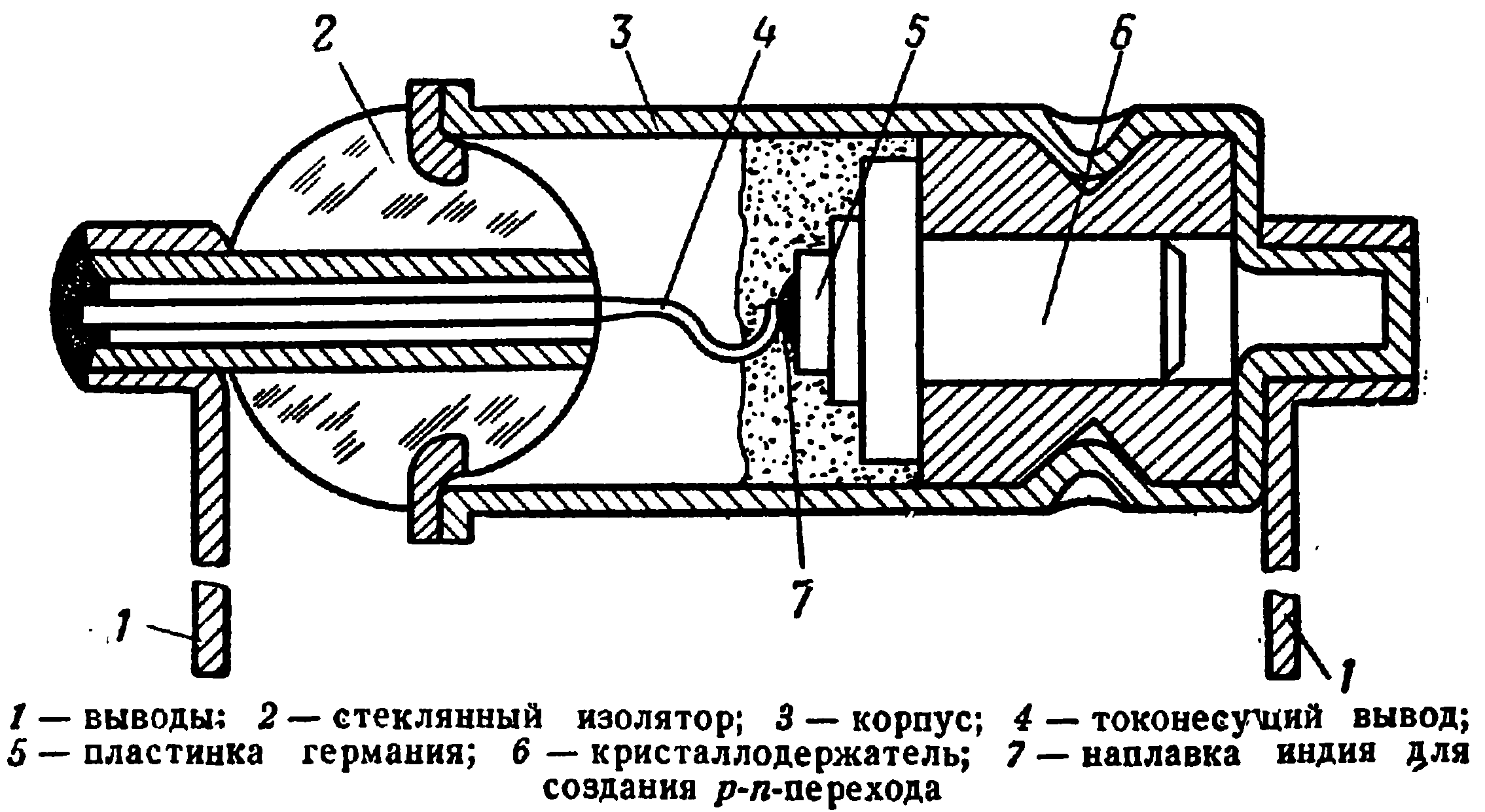

1 - выводы; 2 - стекло; 3- корпус; 4 - токосниматель; 5 - индий; 6 - германий; 7 - кристаллодержатель

Электрические параметры

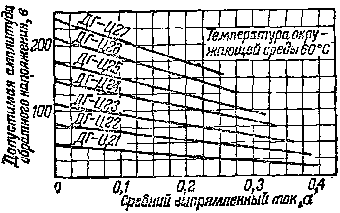

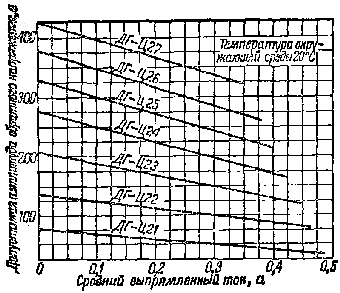

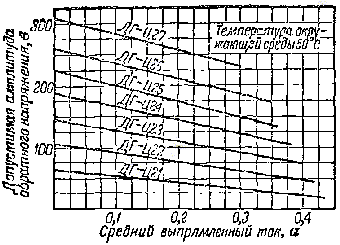

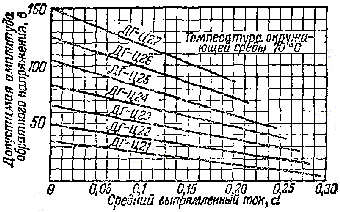

Максимальное обратное рабочее напряжение при 20°С:
   ДГ-Ц21 - 50 В
   ДГ-Ц22 - 100 В
   ДГ-Ц23 - 150 В
   ДГ-Ц24 - 200 В
   ДГ-Ц25 - 300 В
   ДГ-Ц26 - 350 В
   ДГ-Ц27 - 400 В
Средний выпрямленный ток - 100 мА
Максимальный импульсный ток (не более 0,1 сек) - 25 А
Прямое падение напряжения - 0,3 В
Обратный ток - не более 0,3 мА
Дифференциальное сопротивление в прямом направлении (на линейном участке ВАХ):
   ДГ-Ц21 - 0,7 Ом
   ДГ-Ц22 - 0,85 Ом
   ДГ-Ц23 - 0,5 Ом
   ДГ-Ц24 - 0,9 Ом
   ДГ-Ц25 - 0,95 Ом
   ДГ-Ц26 - 1,5 Ом
   ДГ-Ц27 - 1,56 Ом
Дифференциальное сопротивление в обратном направлении (на линейном участке ВАХ):
   ДГ-Ц21 - 24 кОм
   ДГ-Ц22 - 265 кОм
   ДГ-Ц23 - 1740 кОм
   ДГ-Ц24 - 1780 кОм
   ДГ-Ц27 - 8700 кОм
Емкость p-n-перехода - 80 пФ
Наивысшая рабочая частота - 50 кГц
Наибольшая рабочая температура +70°С

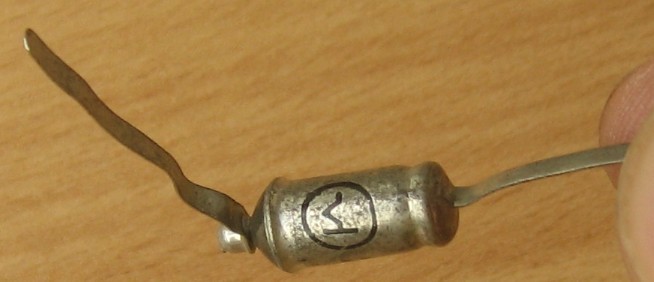

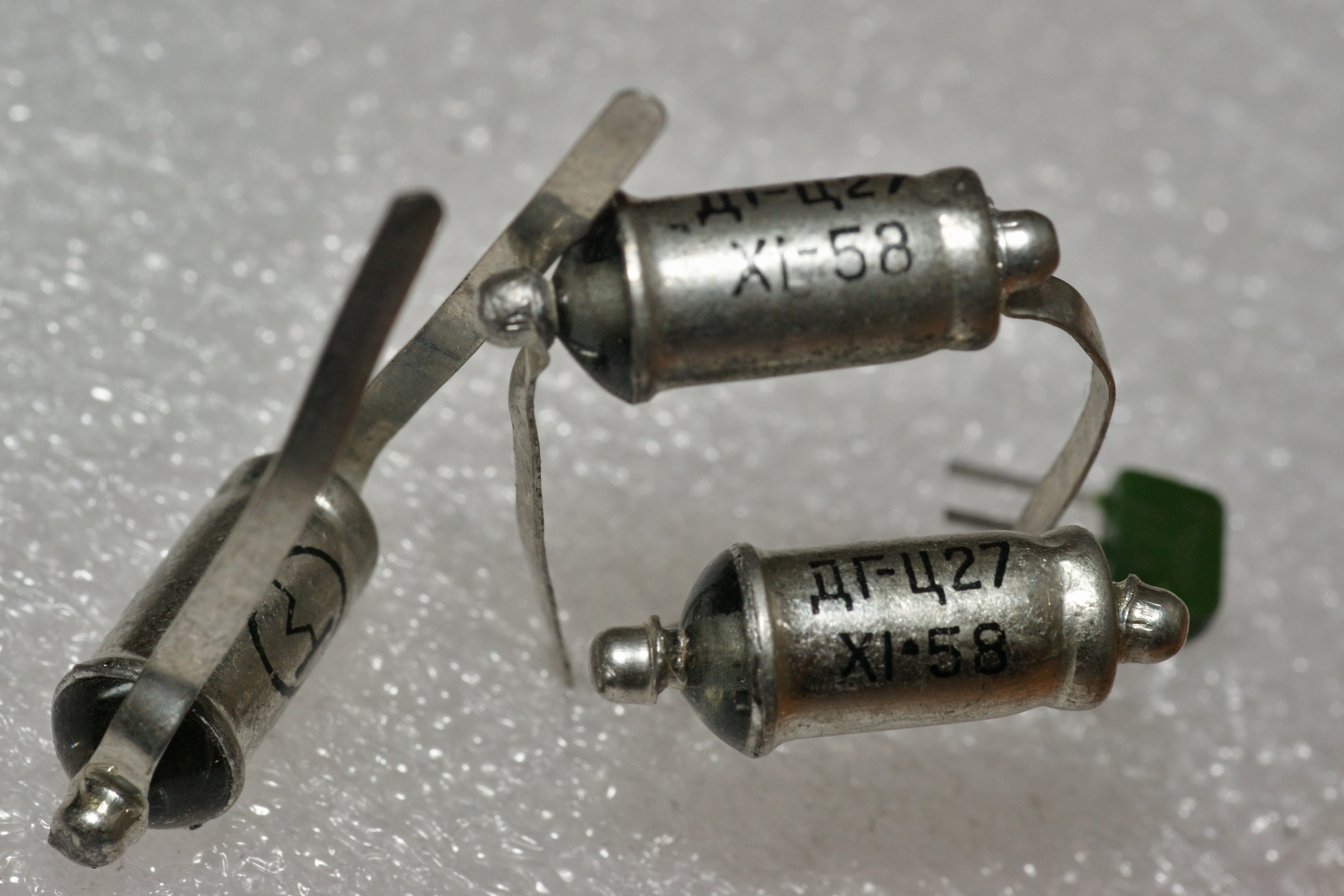

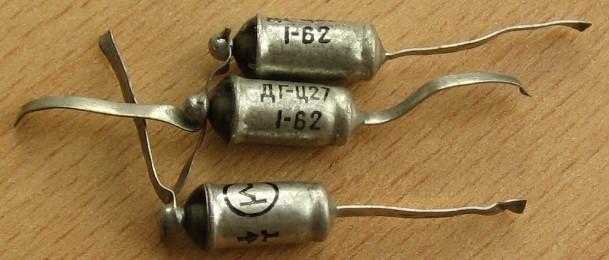

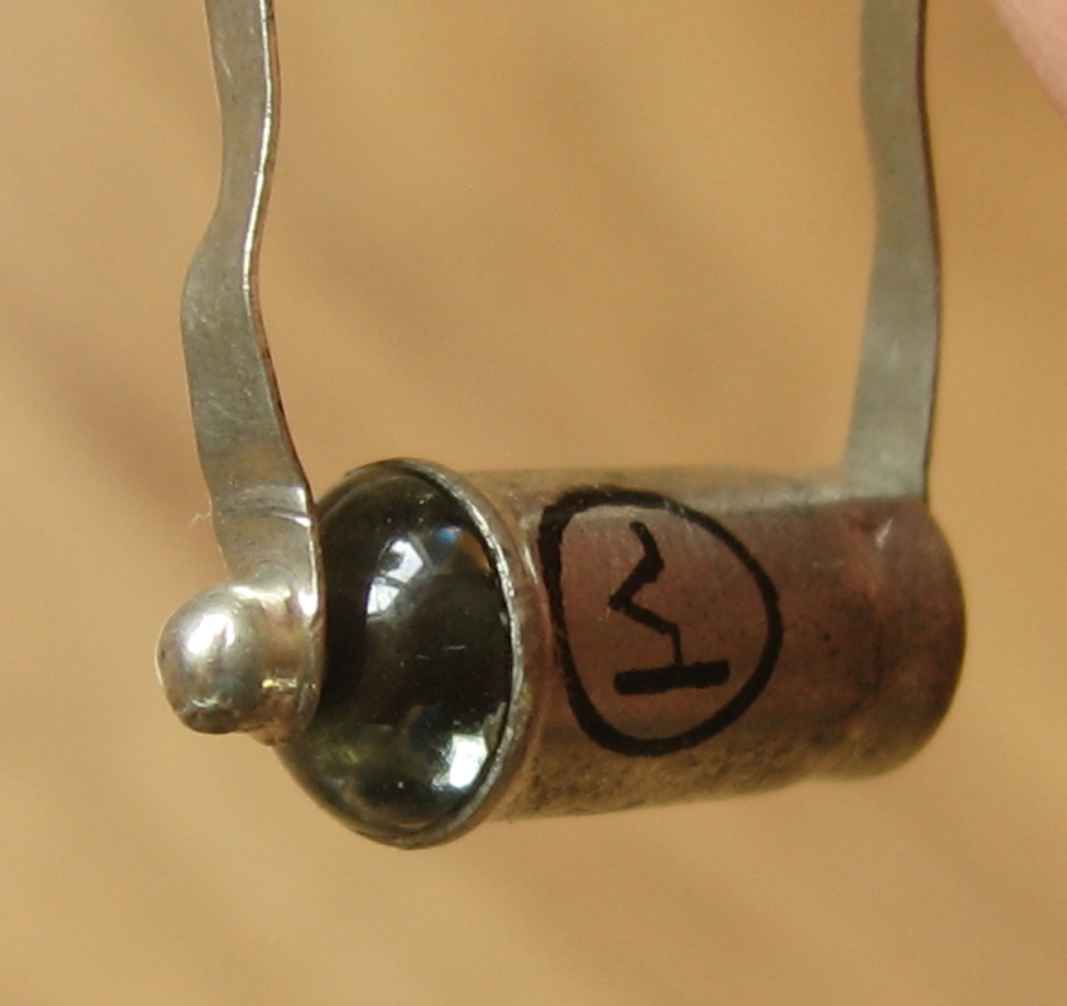

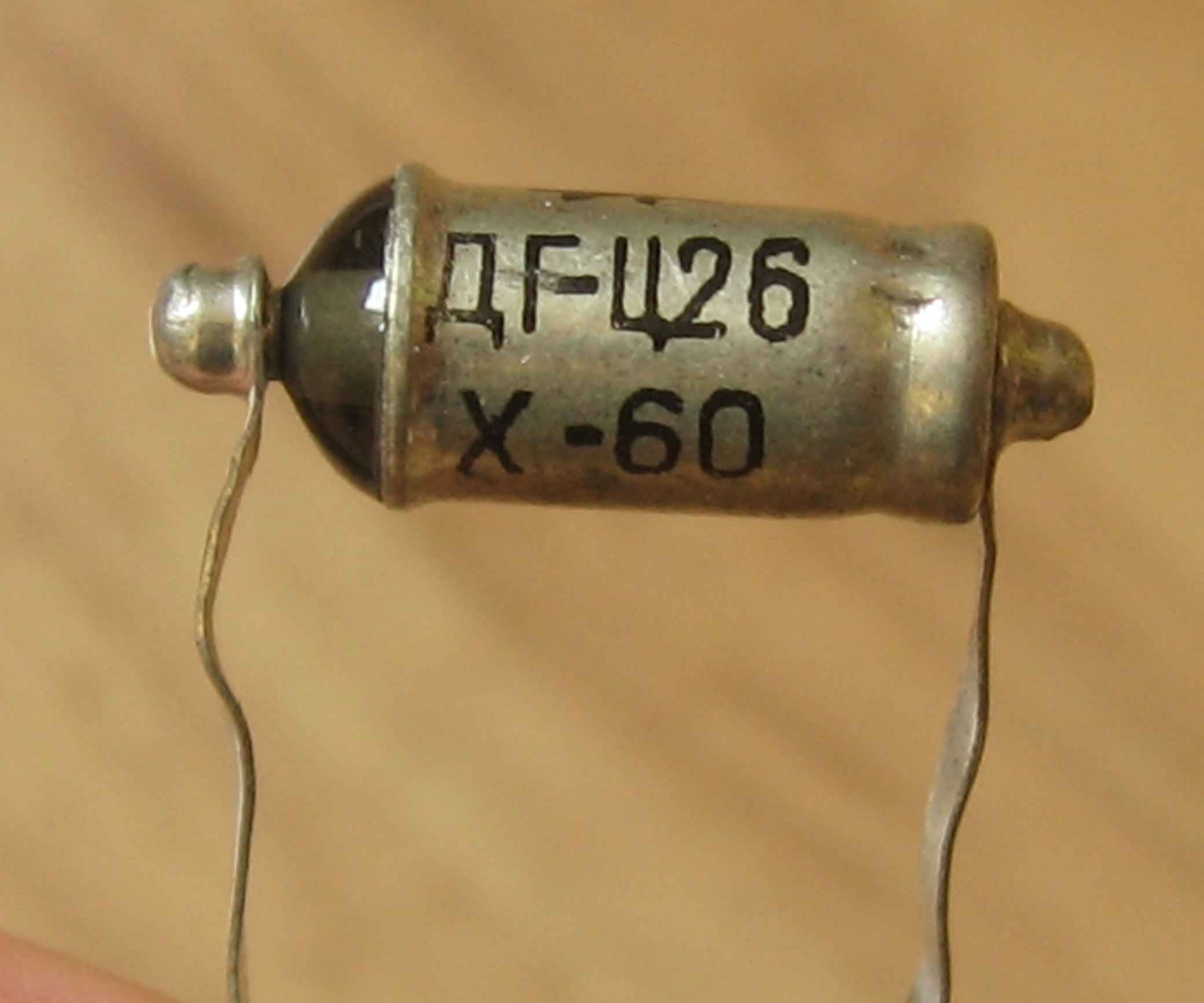

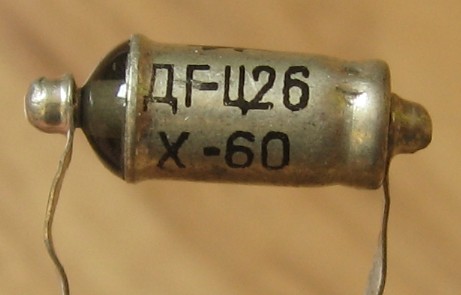

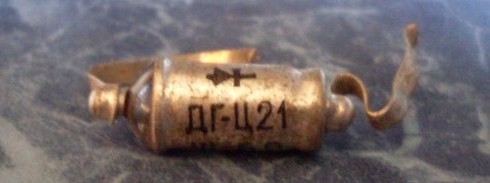

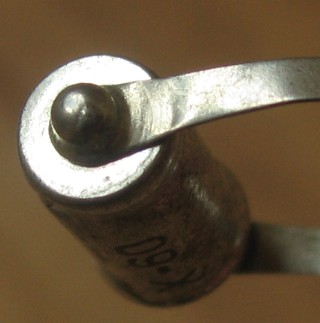

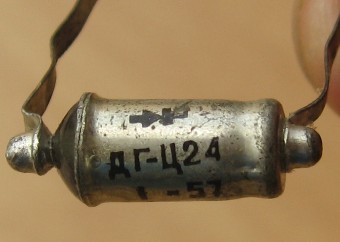

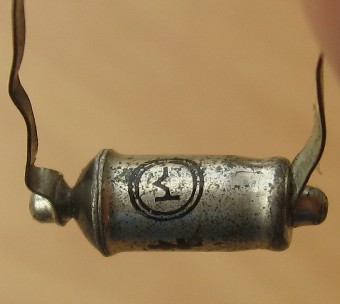

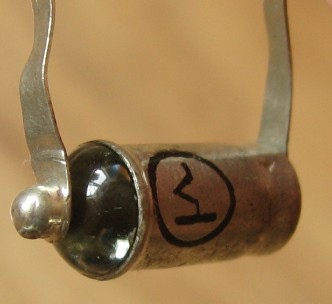

(фото с форума Портативное ретрорадио)

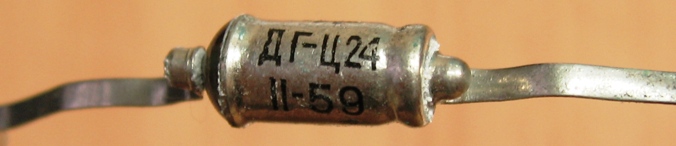

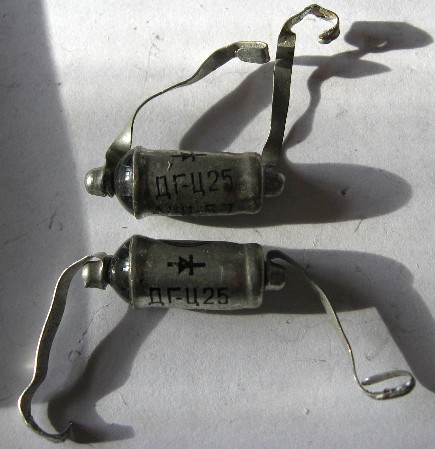

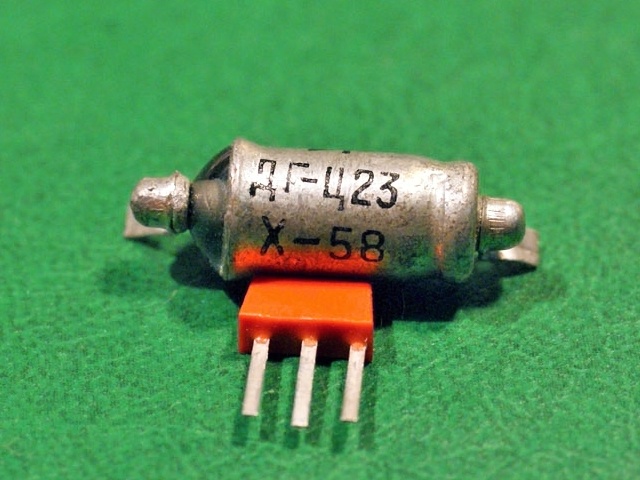

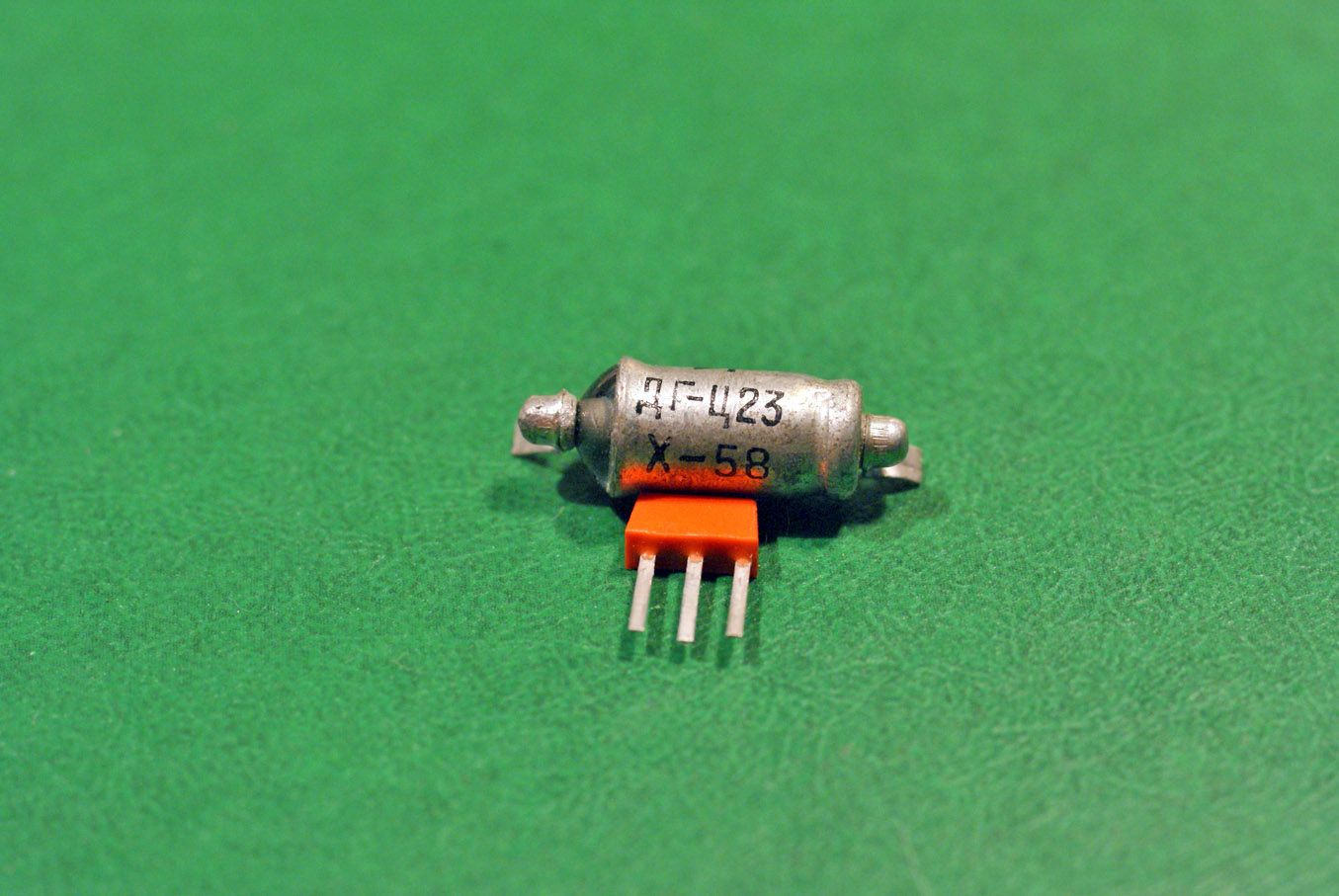

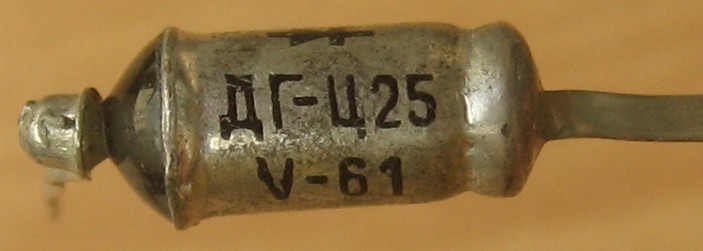

(фото Сергея aka Camuflage-Spb)

Источники:

1. А.Д. Азатьян и С.А. Толкачева. Германиевые диды ДГ-Ц. - М.-Л. Государственное энергетическое издательство, 1955. (Массовая радиобиблиотека. Вып. 235).
2. Электровакуумные приборы (Справочник). - М.-Л. Государственное энергетическое издательство, 1956.
3. А. М. Бройде. Справочник по электровакуумным и полупроводниковым приборам. - М.-Л. Государственное энергетическое издательство, 1957. (Массовая радиобиблиотека. Вып. 269).
4. А. М. Бройде. Справочник по электровакуумным и полупроводниковым приборам (Издание сокращенное, без характеристик и габаритных чертежей). - М.-Л. Государственное энергетическое издательство, 1957. (Массовая радиобиблиотека. Вып. 276).
5. Терещук Р.М., Домбругов Р.М., Босый Н.Д. Справочник радиолюбителя. Под общ. ред. В.В. Огиевского. - Киев.: Государственное издательство технической литературы УССР, 1957
6. Справочник радиолюбителя. Издание второе. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1958 (Массовая радиобиблиотека, вып. 286)
7. А. А. Журавлев и К. Б. Мазель. Преобразователи постоянного напряжения. М.-Л., Госэнергоиздат, 1960. (Массовая радиобиблиотека. Вып. 357).
8. ЦНИИТМАШ. Справочные данные по электрооборудованию. Книга 95. Машгиз. Москва, 1960.
9. Справочник радиолюбителя. Издание третье. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1961 (Массовая радиобиблиотека, вып. 394)
10. Справочник начинающего радиолюбителя. Под общ. ред. Р. М. Малинина - М.-Л.: Госэнергоиздат, 1961 (Массовая радиобиблиотека, вып. 400)
11. В. Ю. Рогинский. Выпрямители. - М.-Л.: Госэнергоиздат, 1961 (Массовая радиобиблиотека, вып. 418)
12. Н.М. Тищенко. Бесконтактные магнитные реле. М.-Л. Госэнергоиздат, 1961 (Библиотека по автоматике, вып.39).
13. П.И. Овсищер, Н.Н. Кочкина. Справочник по полупроводниковым диодам и триодам. Судпромгиз, Ленинград, 1961.
14. Р. М. Малинин. Полупроводниковые выпрямители. - М.-Л.: Госэнергоиздат, 1963 (Массовая радиобиблиотека, вып. 486)
15. М.Н. Третьяков. Электронные реле и их применение. - М.-Л., Госэнергоиздат, 1963. (Библиотека по автоматике, вып. 87)
16. И. П. Жеребцов. Электротехника для радистов. - Изд. 2-е, перераб. и доп. - Москва. Издательство ДОСААФ, 1964
17. Лабутин В. К. Полупроводниковые диоды. - М.-Л.: Госэнергоиздат, 1964 (Массовая радиобиблиотека, вып. 499).
18. Юревич Е.И. Электромагнитные устройства автоматики. М.-Л., издательство "Энергия", 1964.
19. Кузнец Л.М. Взаимозаменяемость и ремонт деталей телевизоров. - М.-Л., изд-во "Энергия", 1965 (Массовая радиобиблиотека. Вып. 582)
20. Черкашина А.Г. Элементы автоматики на варикапах. М, «Энергия», 1968. (Б-ка по автоматике. Вып. 297).
21. Панфилов Н.Д. Усилители киноустановок. Издательство "Искусство", Москва, 1968.
22. Черепанов В.П., Коневских В.М., Львов В.Н. Газоразрядные источники шумов. М., Изд-во "Советское радио", 1968.
23. Полупроводниковые приборы. Справочник. Том IV. Полупроводниковые диоды. Издание второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт, 1971.
24. Атанас Шишков. Транзистори и диоди. Кратък справочник. Второ допълнено издание. София, Държавно издателство "Техника". 1981.
