Д202 - Д205

   Технически особо не примечательные выпрямительные диоды, 100... 300В, 400мА (справочный листок; и данные из отраслевого справочника). Однако с точки зрения истории - это первые отечественные кремниевые выпрямительные диоды, выпускаемые серийно.

   История их не вполне ясна. Обычно упоминается, что разработаны они были в КБ Томилинского завода полупроводниковых приборов, более известного как ПО "Тор" (ныне НПП "ТЭЗ"). Однако известны очень ранние образцы, 1958 года, с товарным знаком НИИ-35 (т.е. "Пульсара"), где плоскостными кремниевыми диодами занимался отдел Г.А. Зеликмана. По всей вероятности, общепринятая версия не точна, и разработка этих диодов шла традиционным путём НИИ -> серийный завод. Роль же Томилинского КБ, надо полагать, заключалась в дальнейшей модернизации - адаптации под массовый выпуск, отработке техпроцесса, повышении надёжности и т.п.

   Серийным выпуском этих диодов, помимо упомянутого Томилинского ЗПП, занимались еще саранский завод Электровыпрямитель и Воронежский завод полупроводниковых приборов.

   В дальнейшем они были заменены на диффузионные Д229.

   Интересны мне они лишь своим возрастом, одни из самых ранних диодов в моей коллекции.

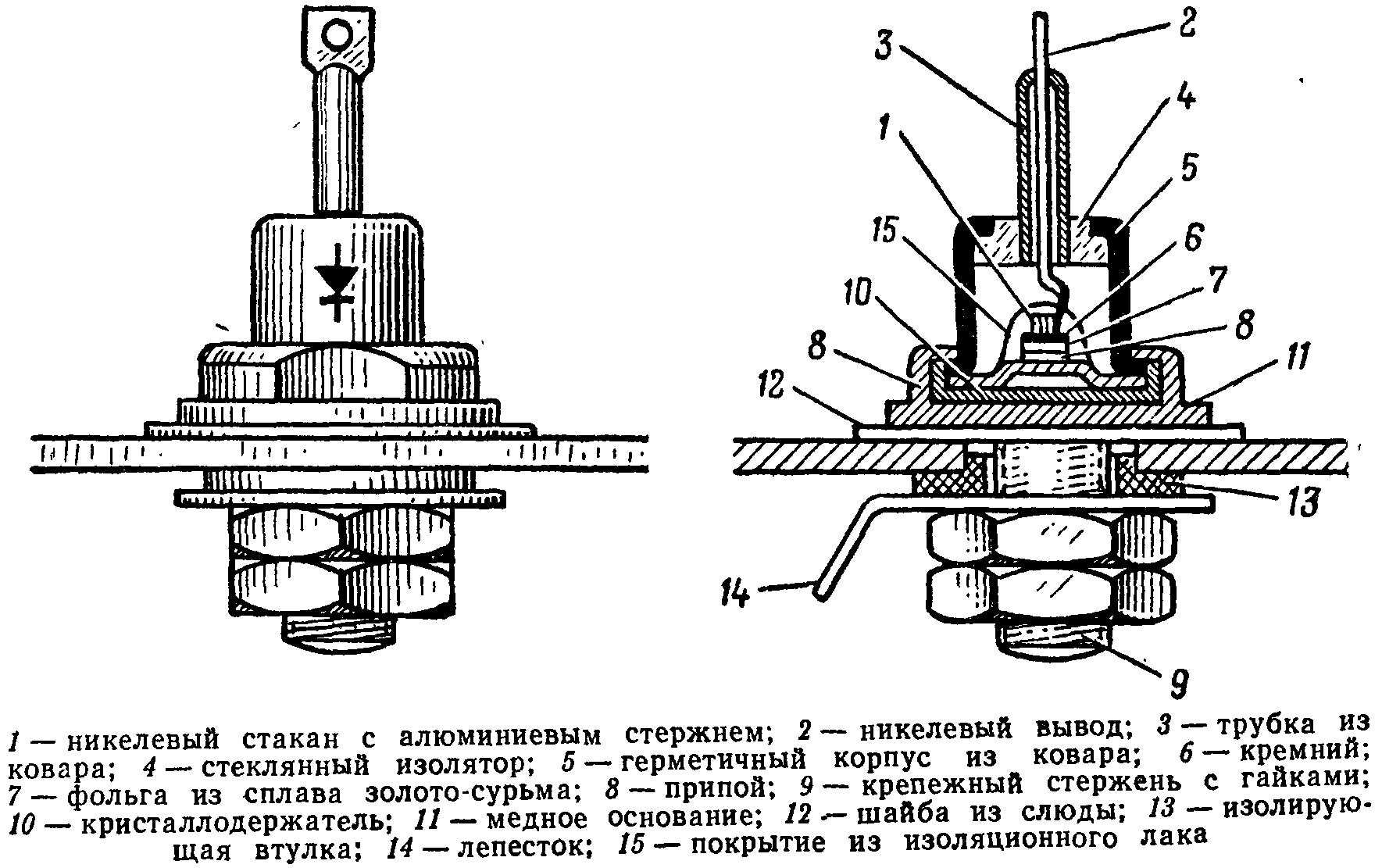

Пластинка кремния 6, сплавленная с кусочком фольги 7 из сплава золото-сурьма и обладающая n-проводимостью, помещается на кристаллодержателе 10. Сверху на пластинку кремния устанавливается никелевый стаканчик 1 с алюминиевым стержнем; от стаканчика делается вывод наружу герметизированного баллона. Алюминий сплавляется с кремнием и образует р-n-переход. Для увеличения теплоотдачи кристаллодержатель припаивают к медному основанию. Кристалл кремния с алюминием и сплавом золото-сурьма покрывают изолирующим лаком.

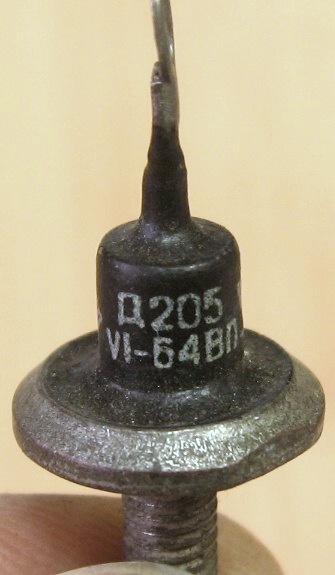

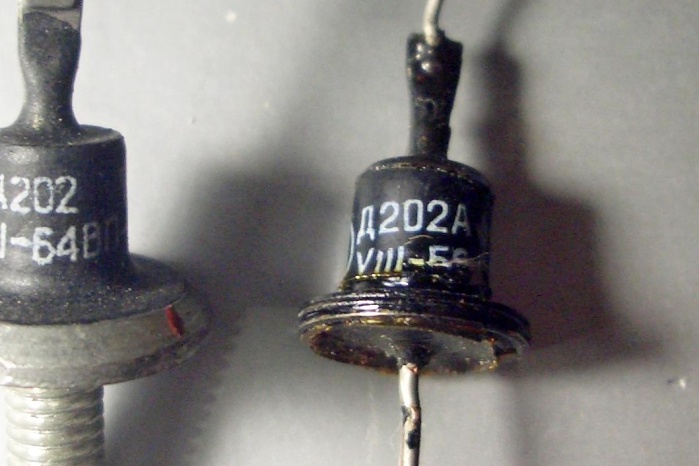

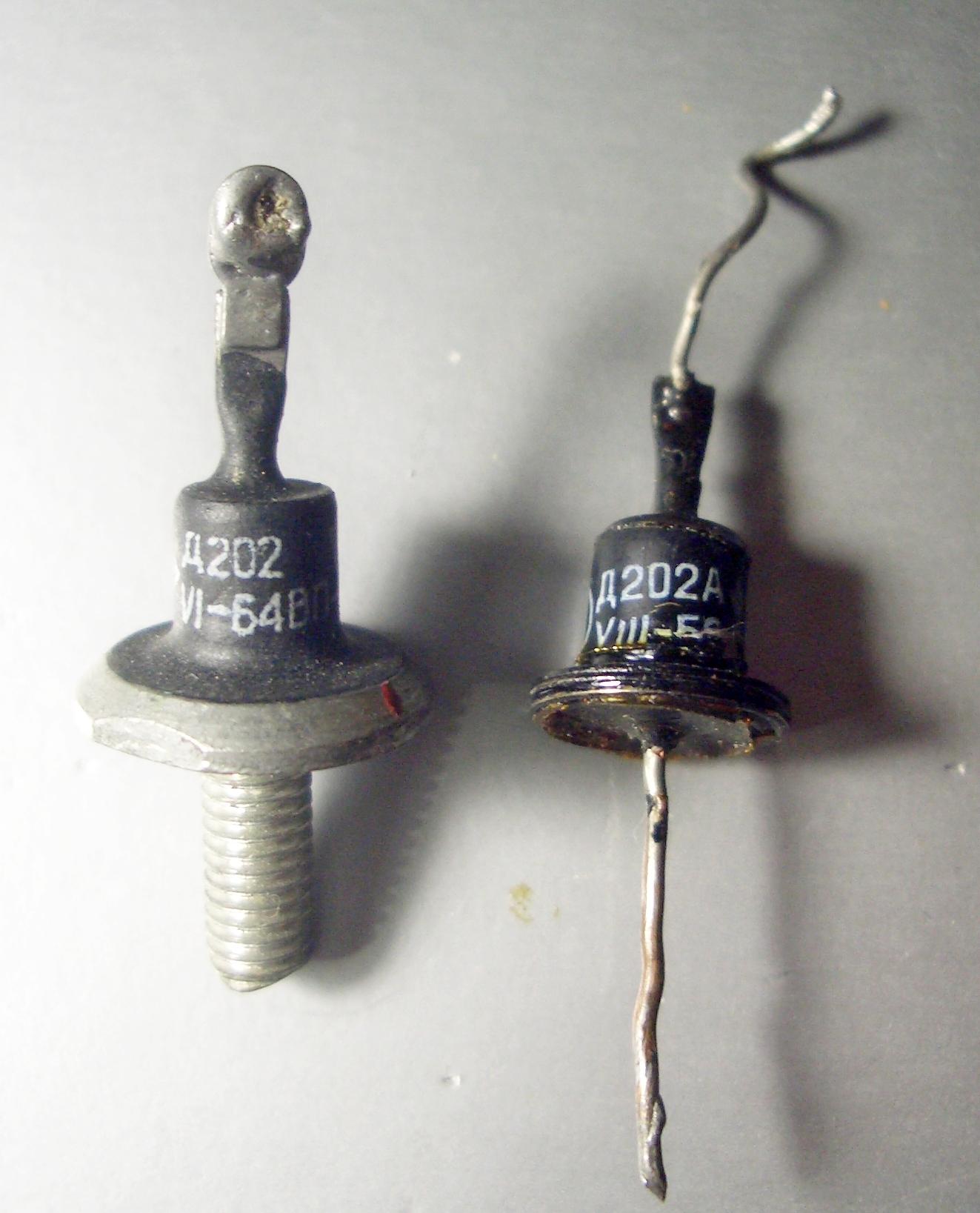

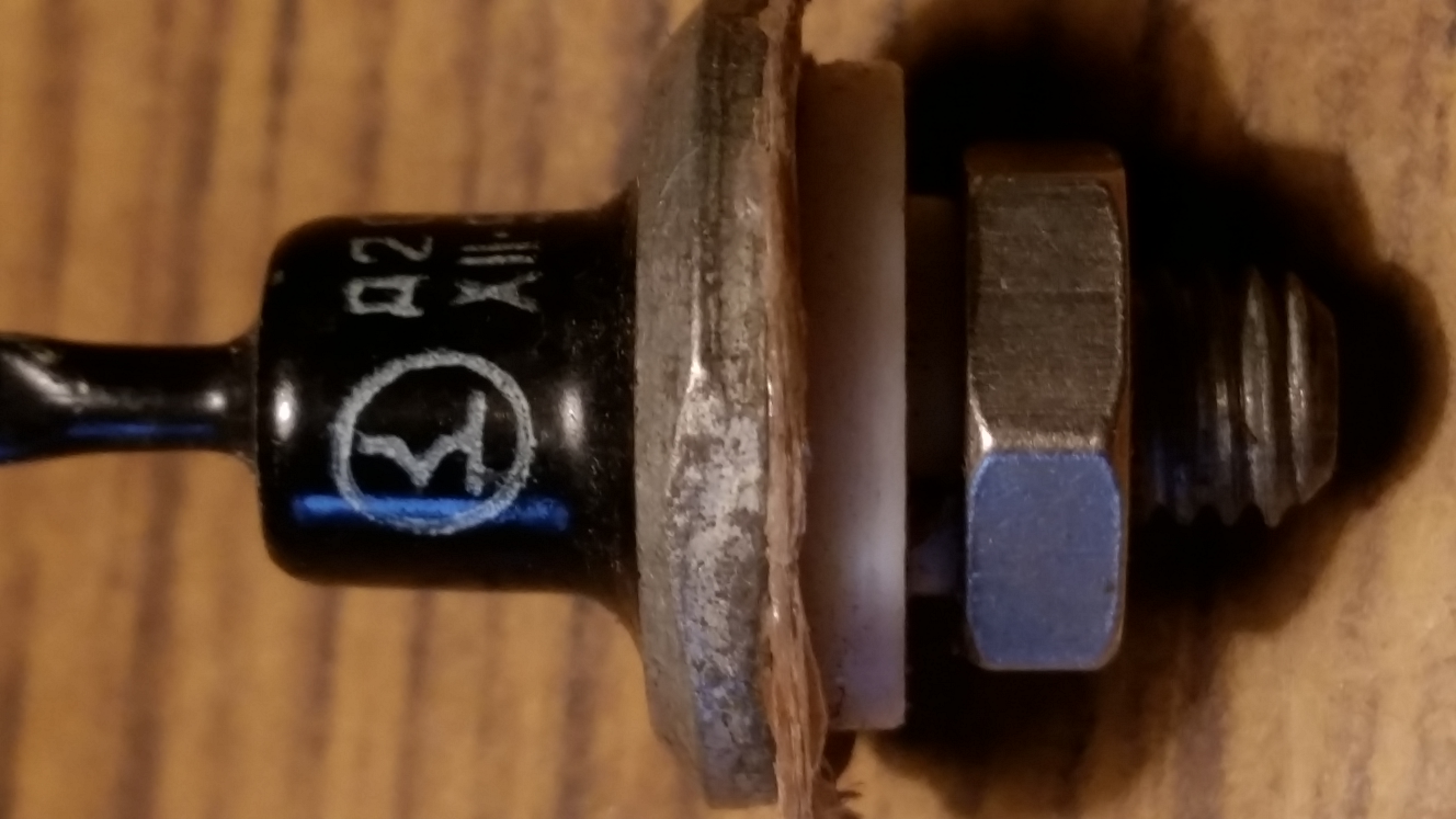

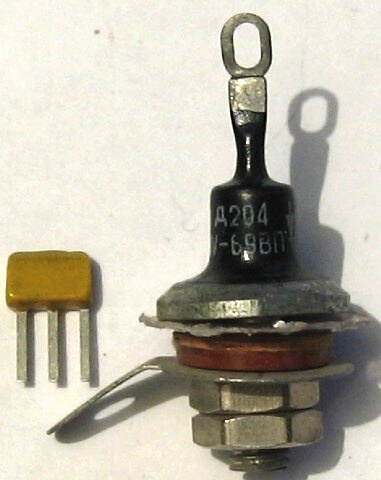

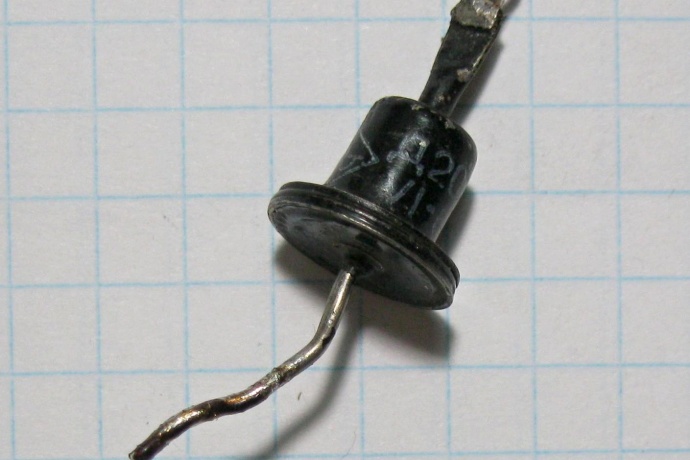

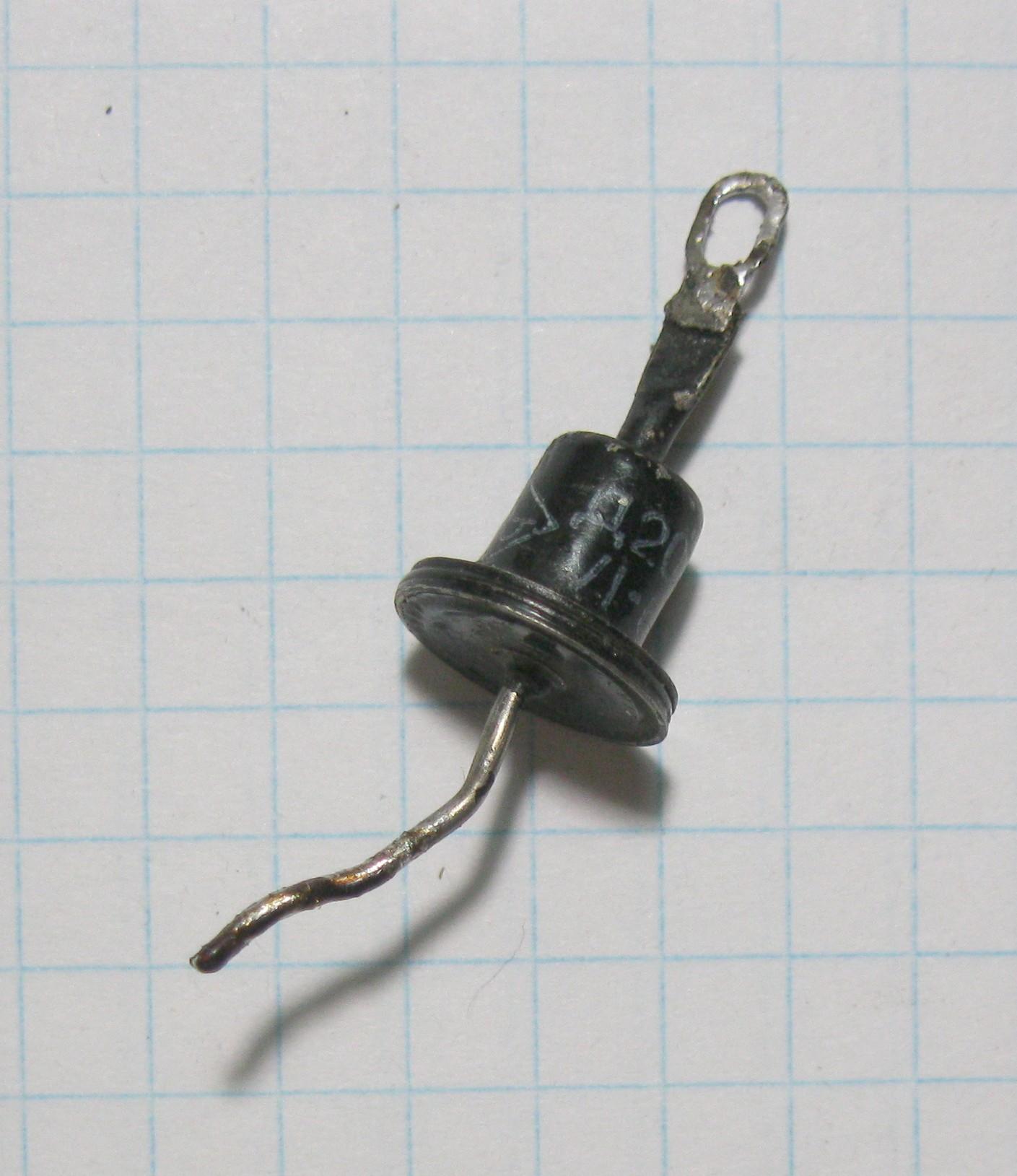

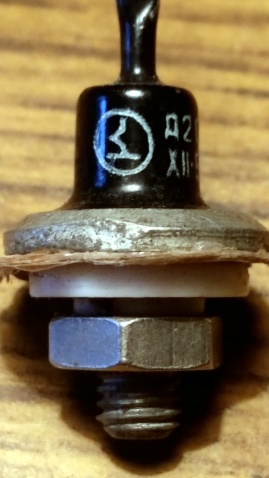

(фото с форума "Портативное ретрорадио")

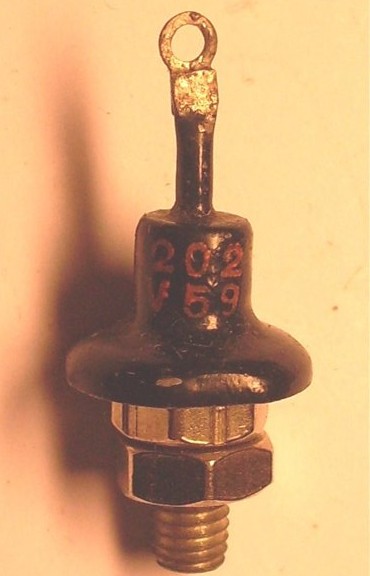

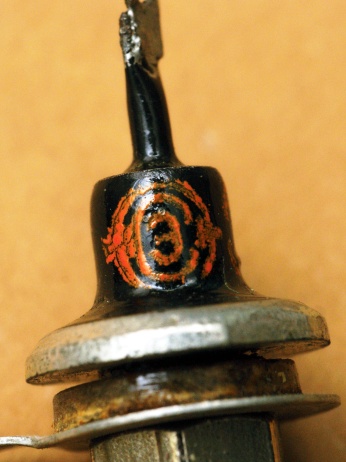

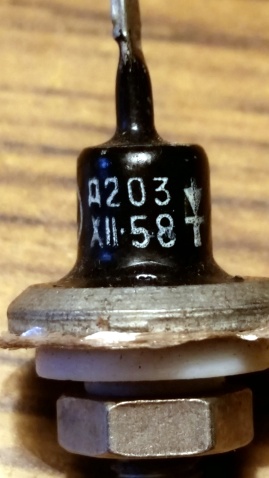

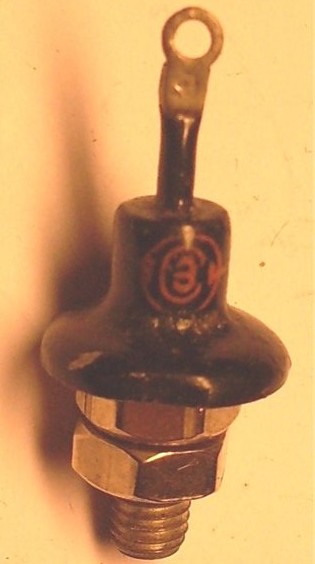

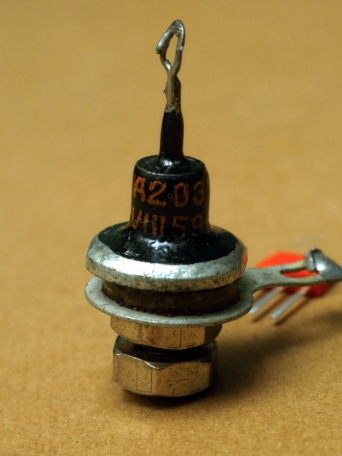

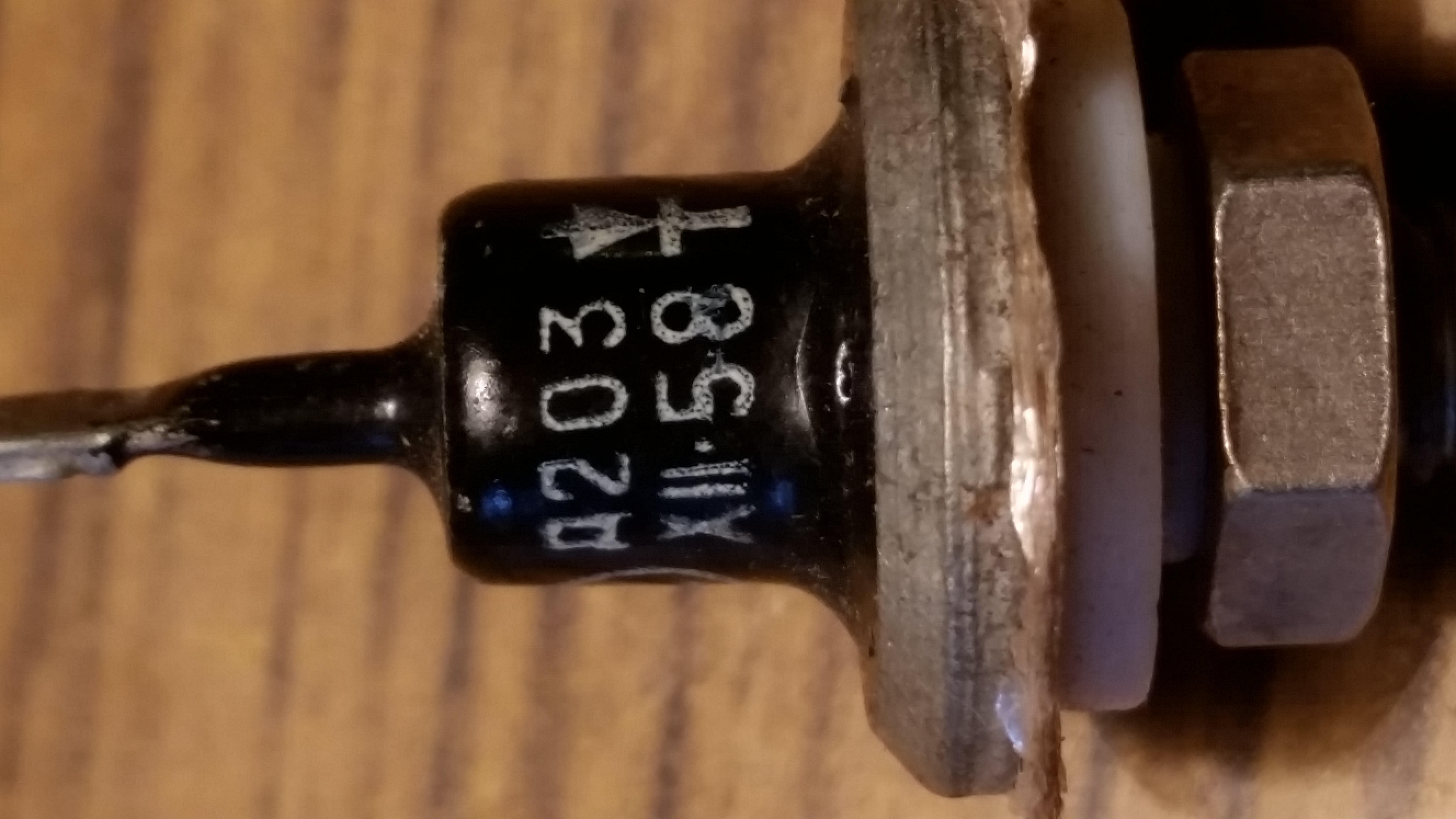

(фото с форума "Портативное ретрорадио")

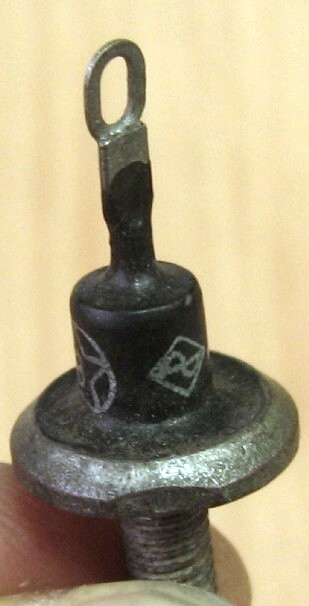

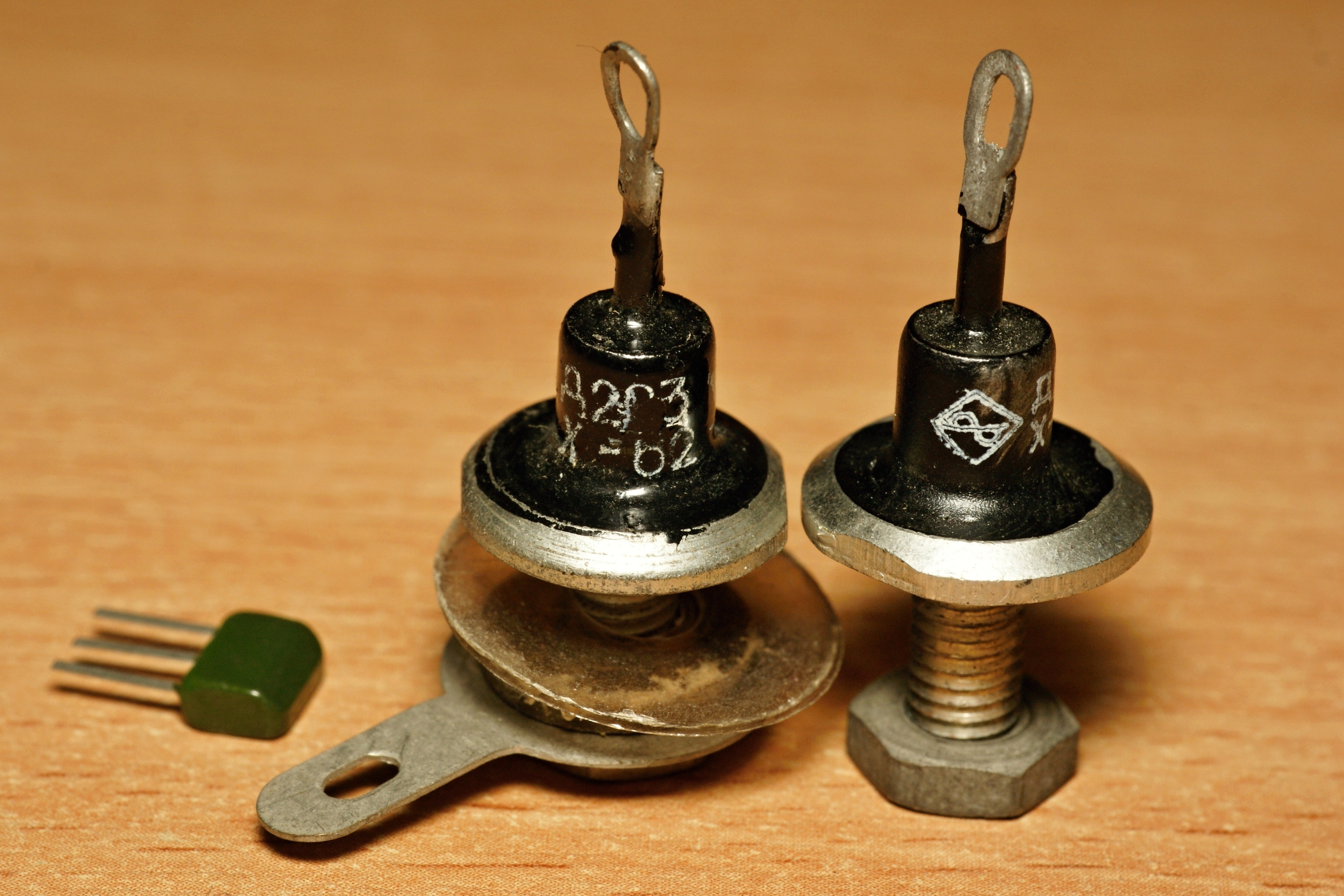

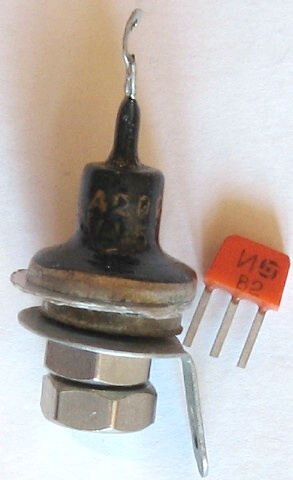

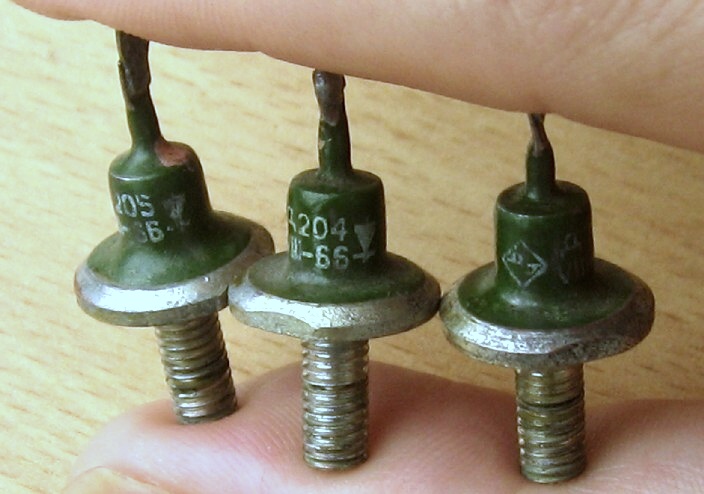

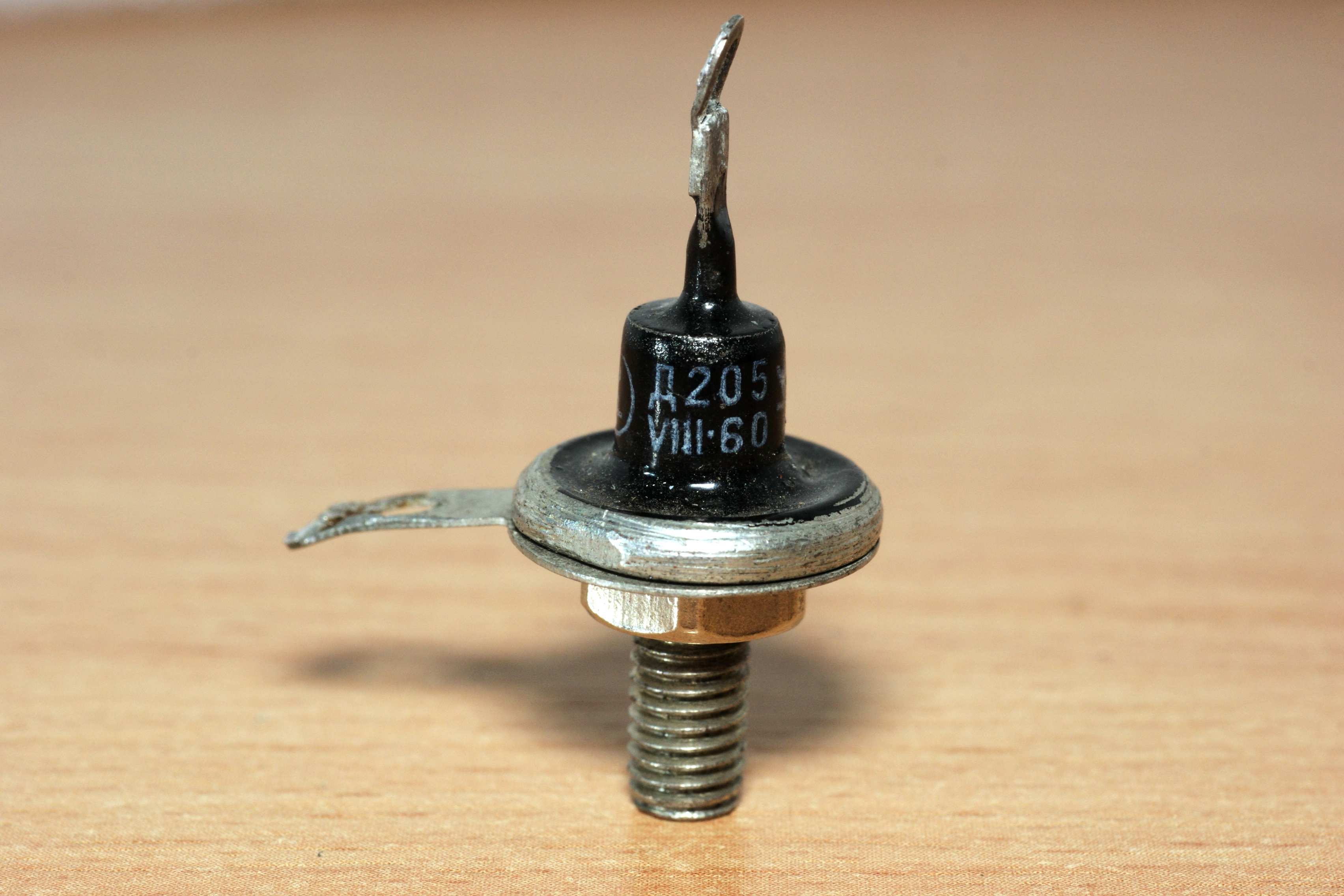

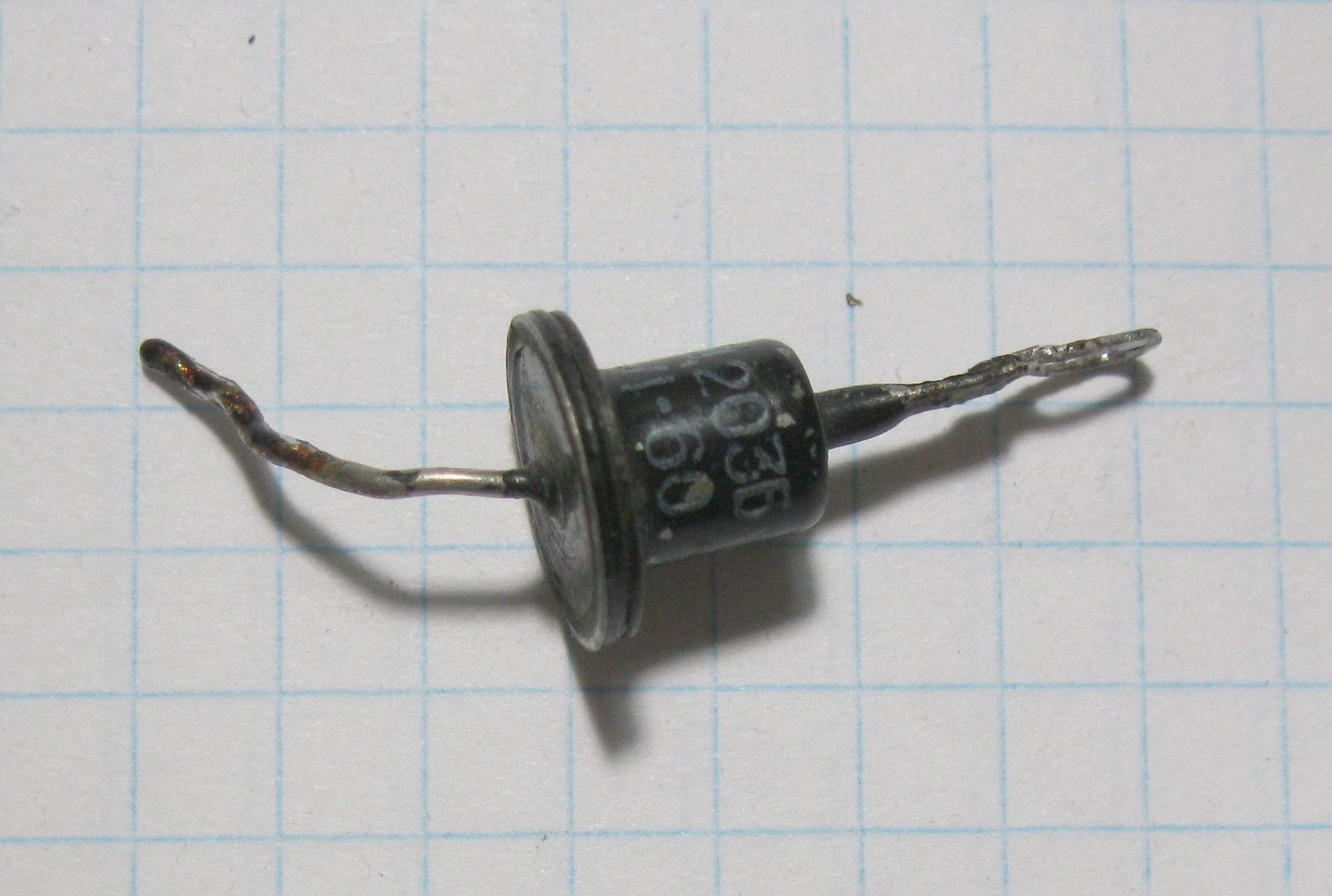

вот диоды необычного зелёного окраса:
