БН-М-24

Назначение - "блок нормализаторов уровня". В переводе на русский язык, это обычно обозначает набор согласующих резисторов.

Производители - Северодонецкий НИИ Управляющих вычислительных машин (ныне ЧАО СНПО "Импульс") и некто пока неизвестный.

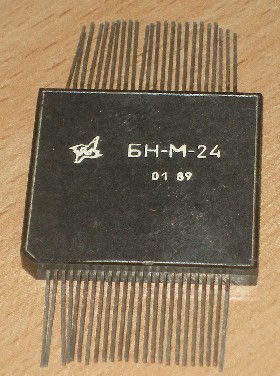

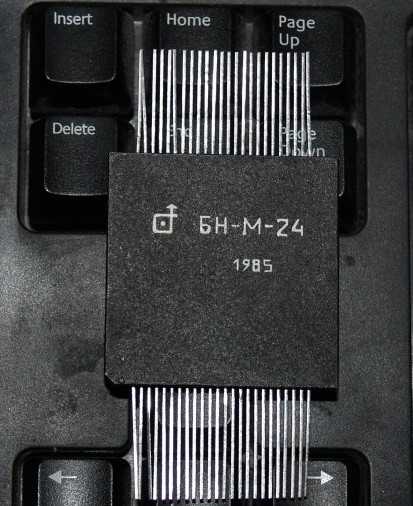

(фото Игоря Вишневского CPU-Ukraine.com)

Однако действительность оказалась интереснее предположений. Микросборка оказалась не просто резисторной матрицей, но включает в себя схемы управления (четыре ТТЛ кристалла ЛА8 и один ЛА3) и коммутации (16 транзисторов и 4 диодные матрицы):

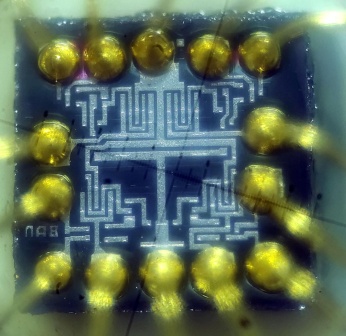

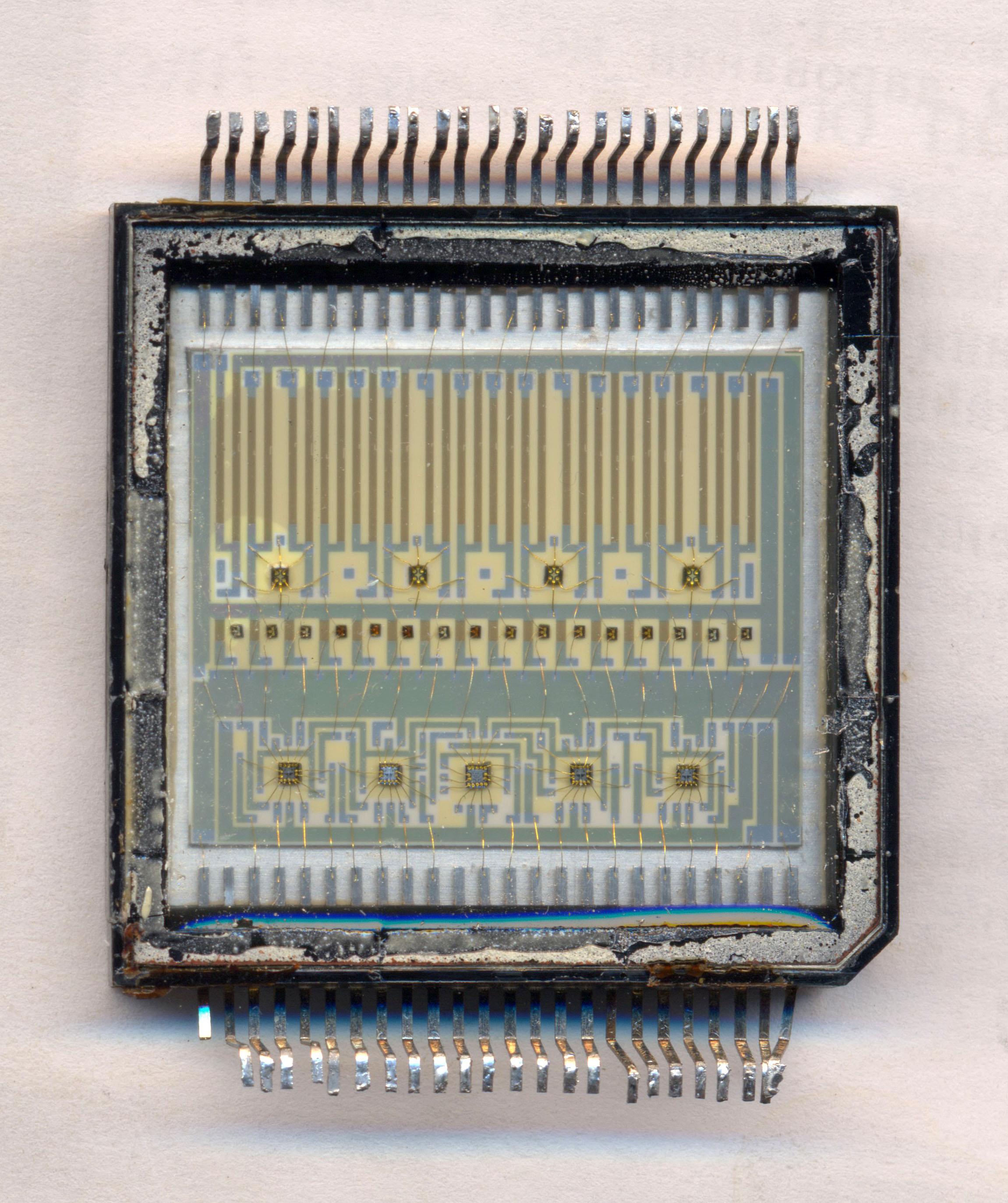

микросборка БН-М-24
(фото с форума "Портативного ретрорадио")

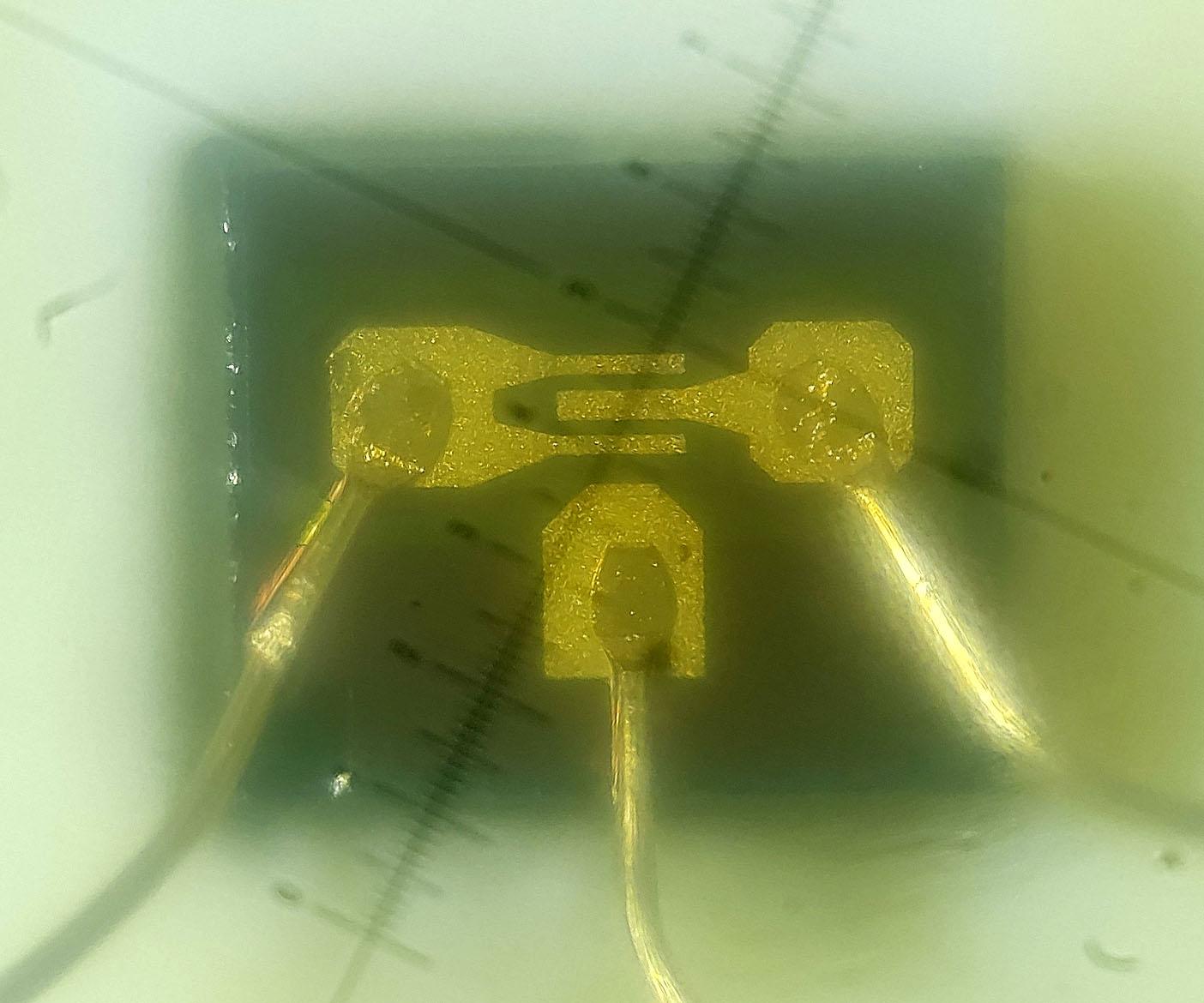

микросборка БН-М-24
(фото с форума "Портативного ретрорадио")

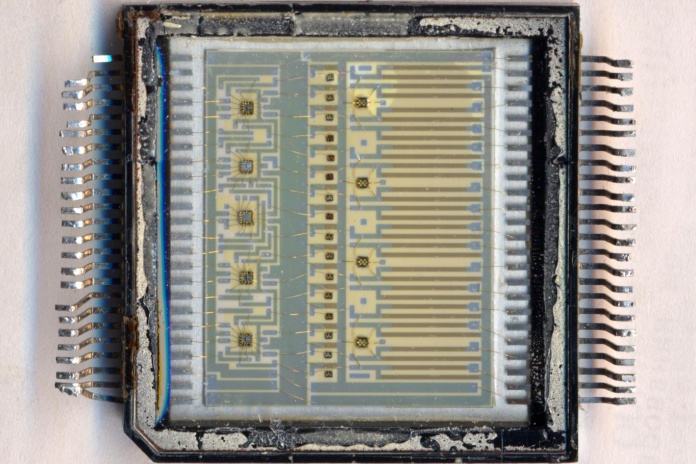

микросборка БН-М-24
(фото с форума "Портативного ретрорадио")

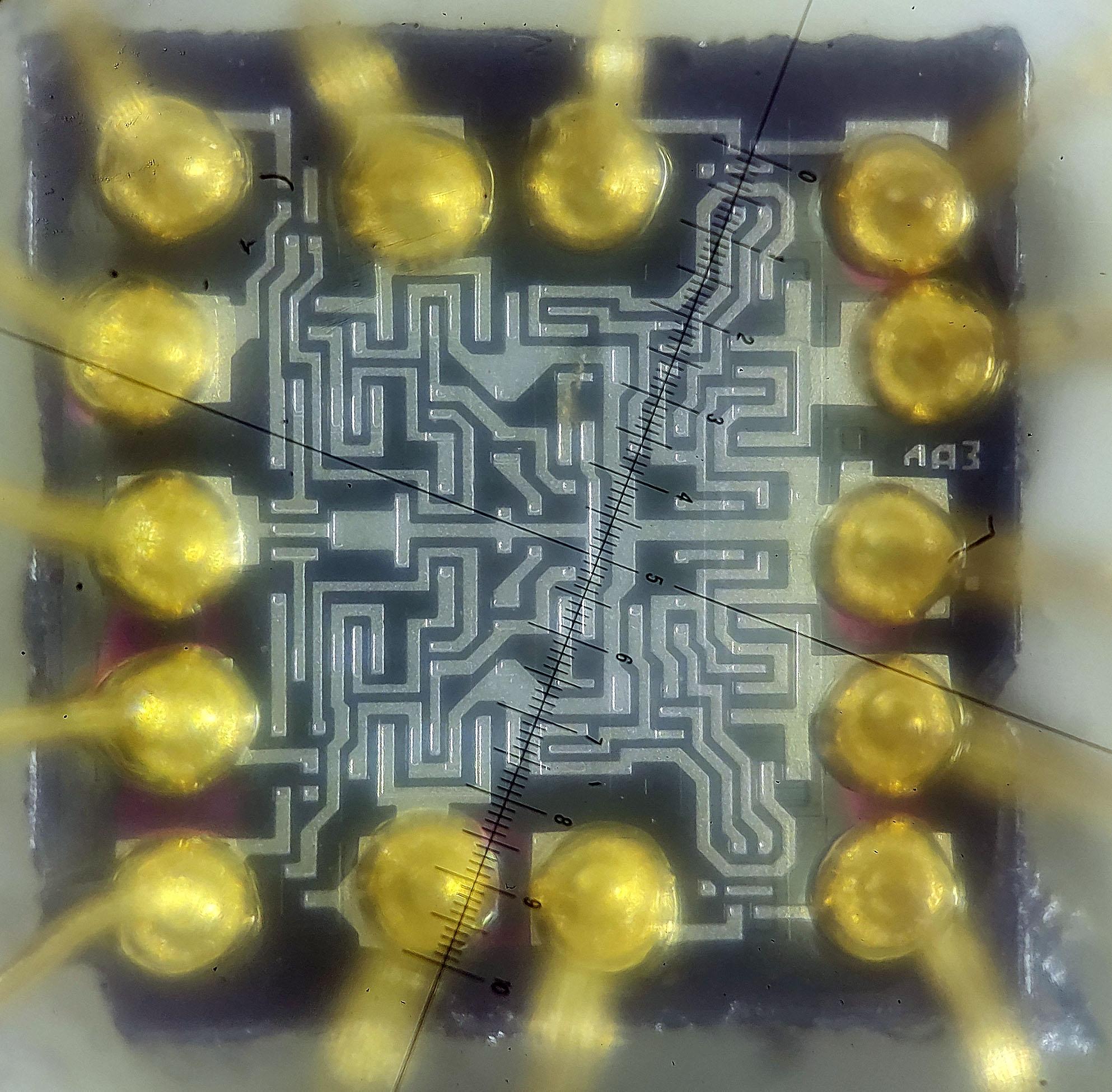

микросборка БН-М-24
(фото с форума "Портативного ретрорадио")

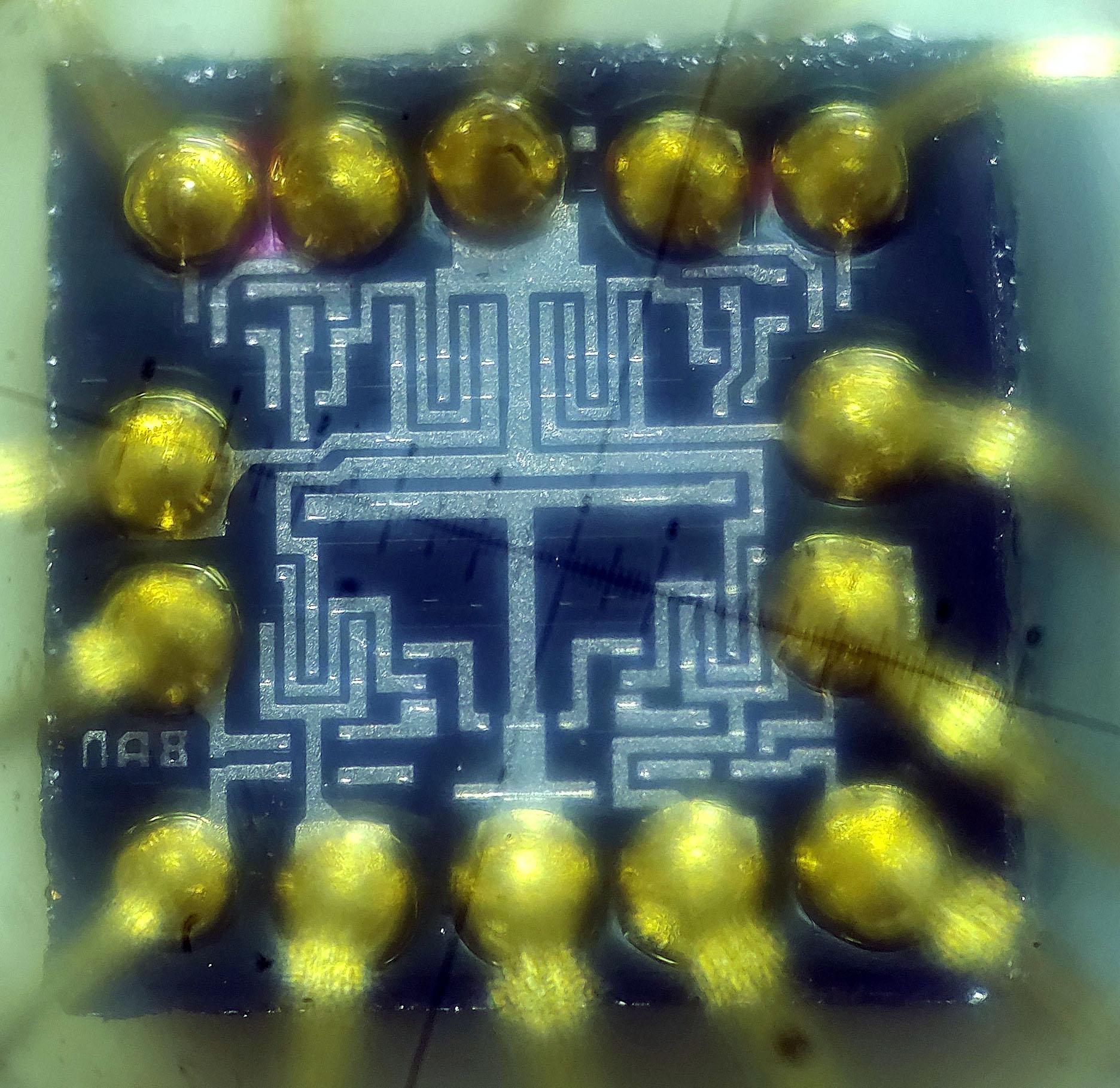

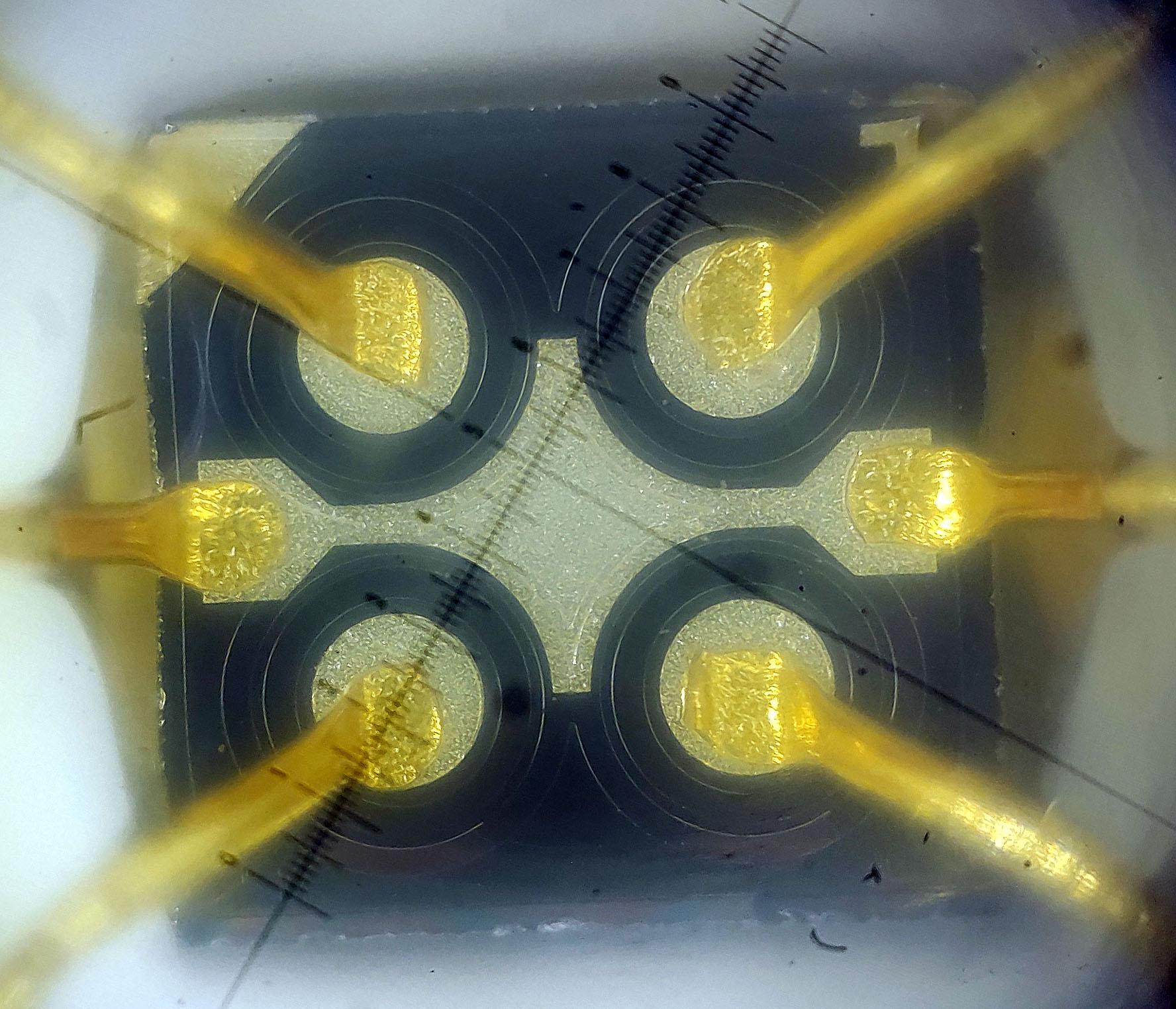

микросборка БН-М-24
(фото с форума "Портативного ретрорадио")
