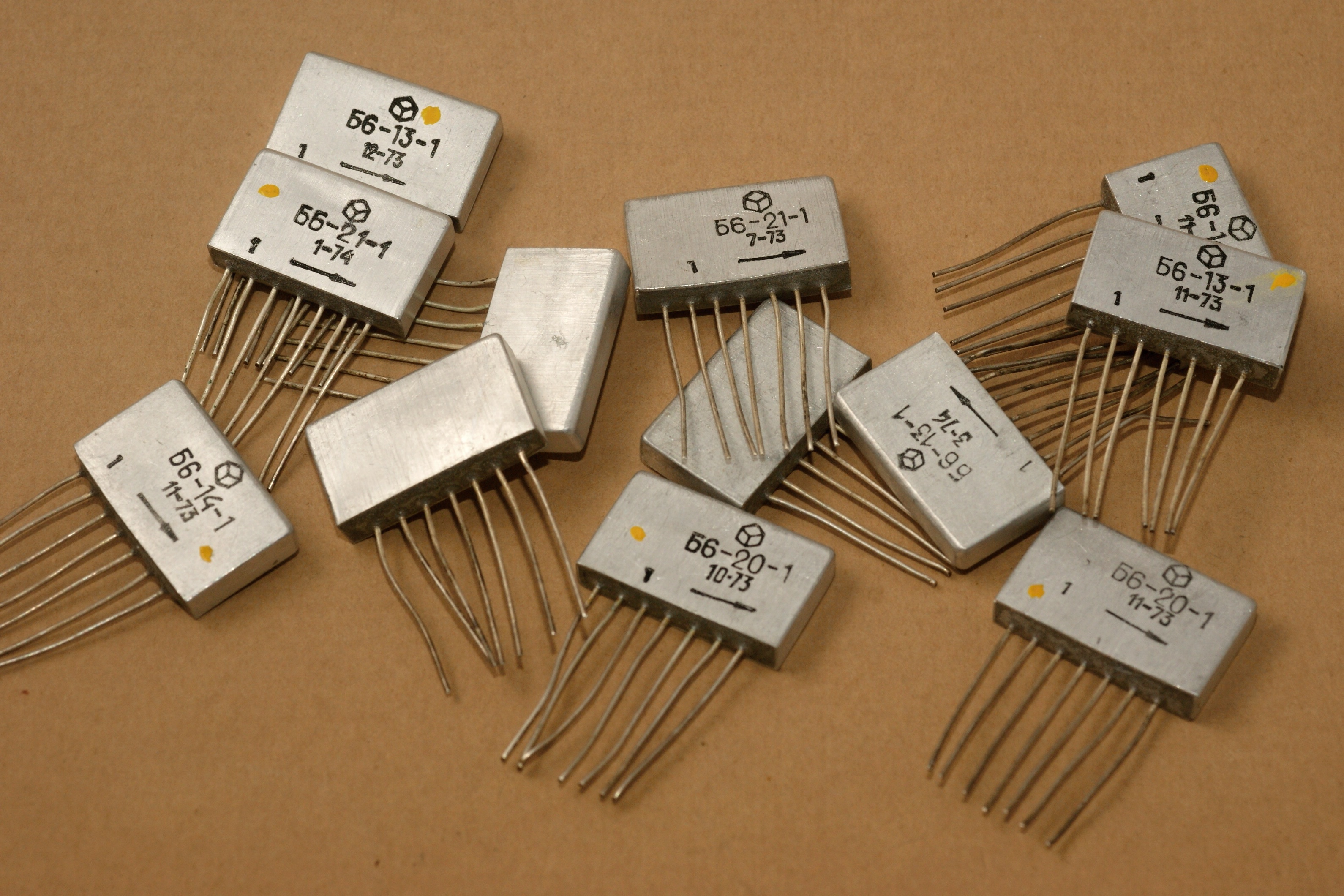

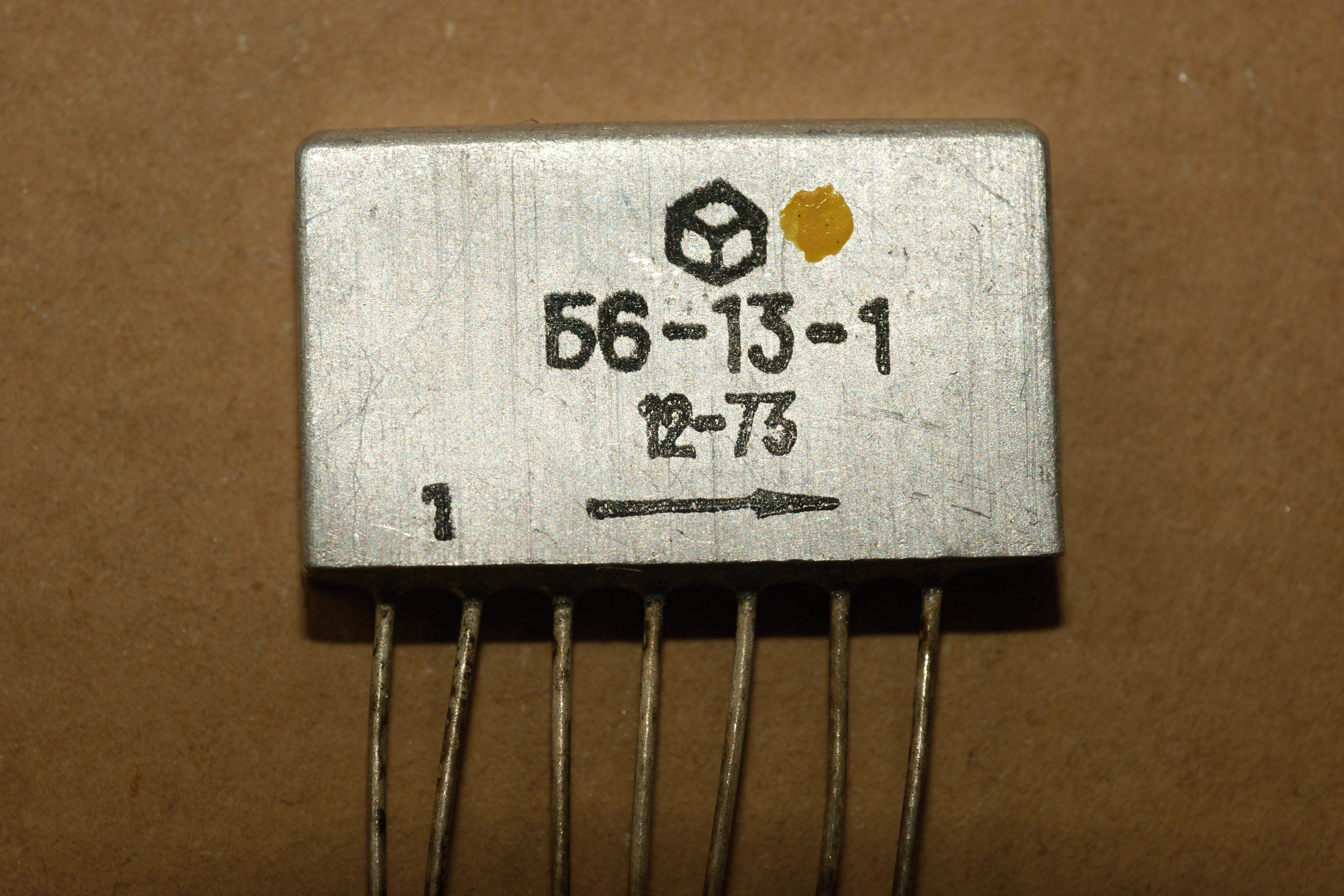

Комбинированные наборы элементов, состоящие из резисторов и конденсаторов. Это следующее поколение так называемых блоков-переходников, после П-хх; если те были предназначены для ламповых телевизоров, то Б6 - для полупроводниковых.

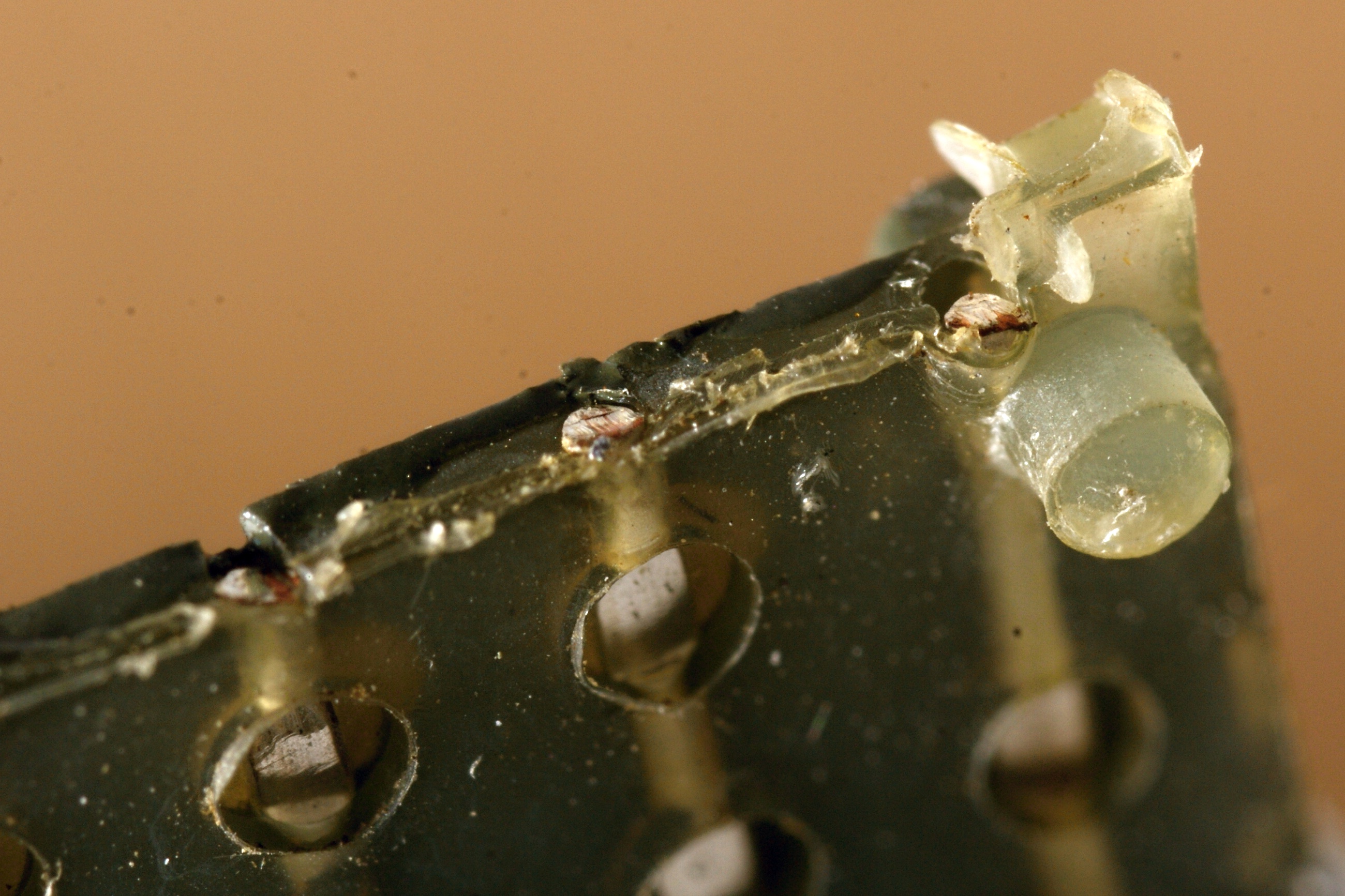

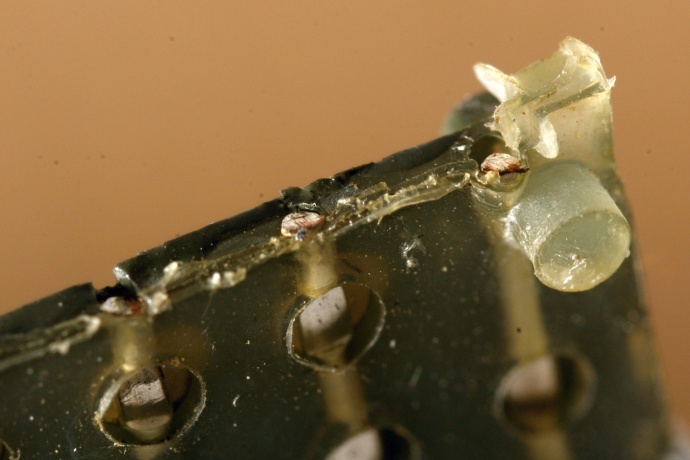

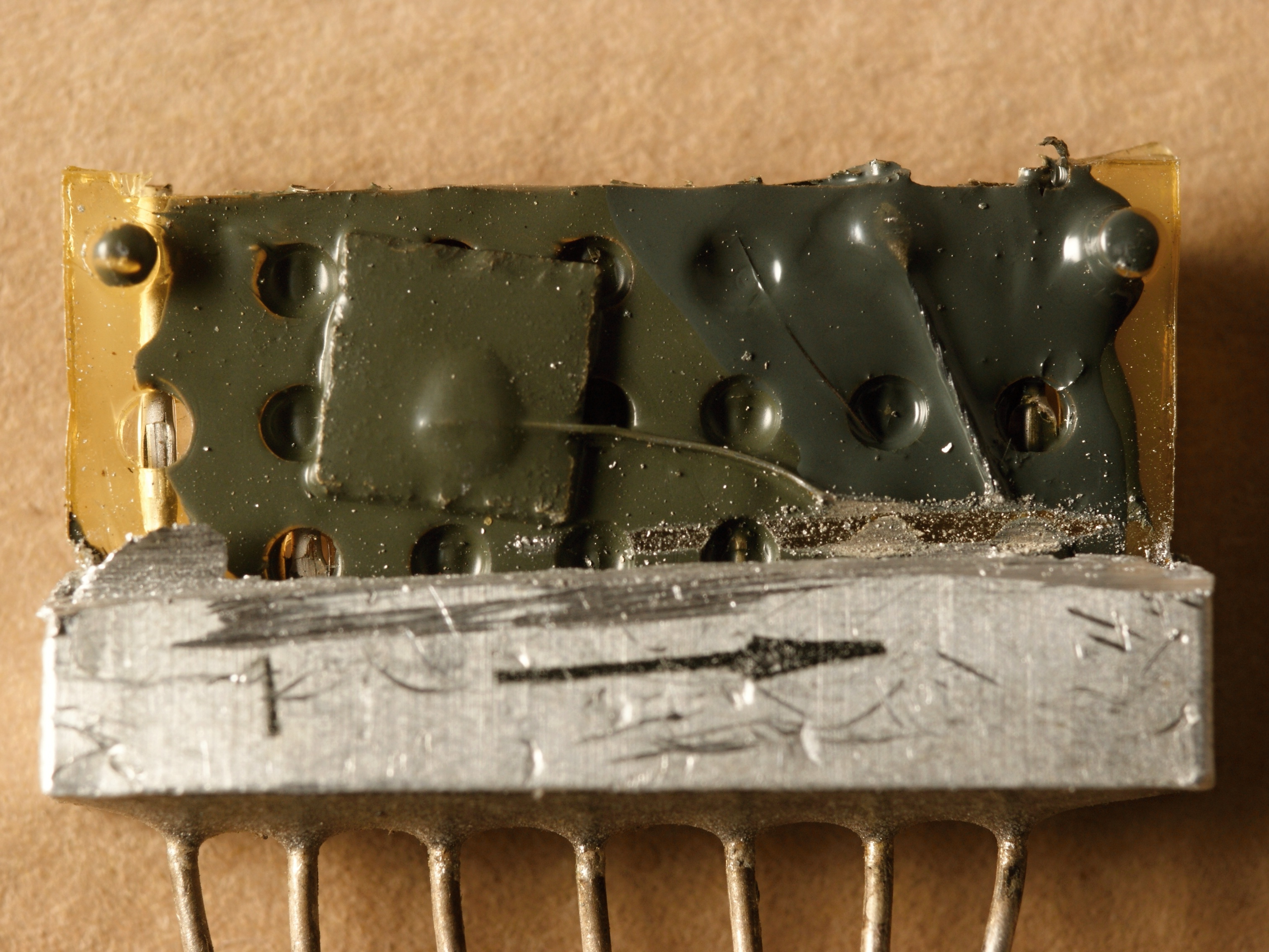

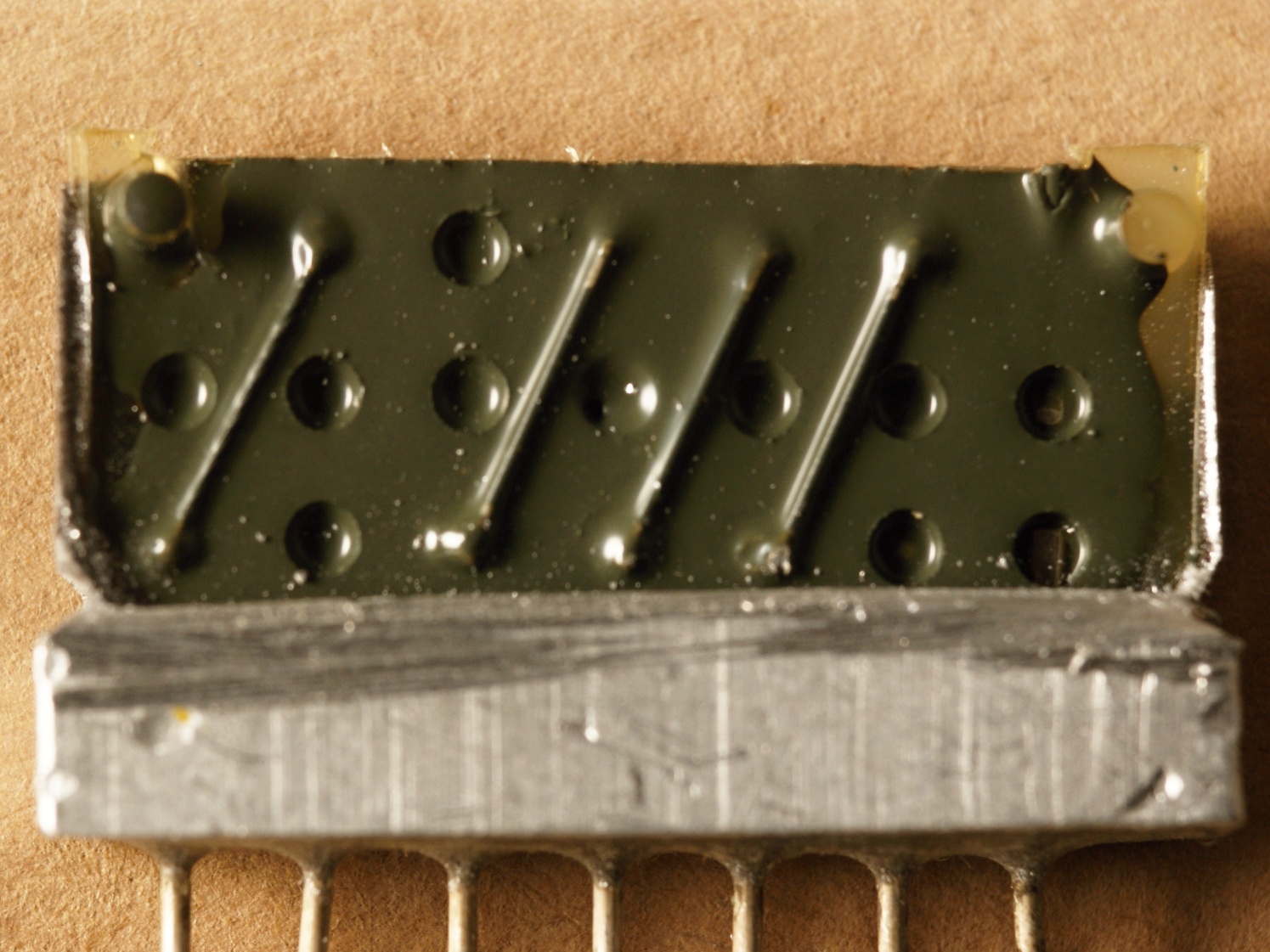

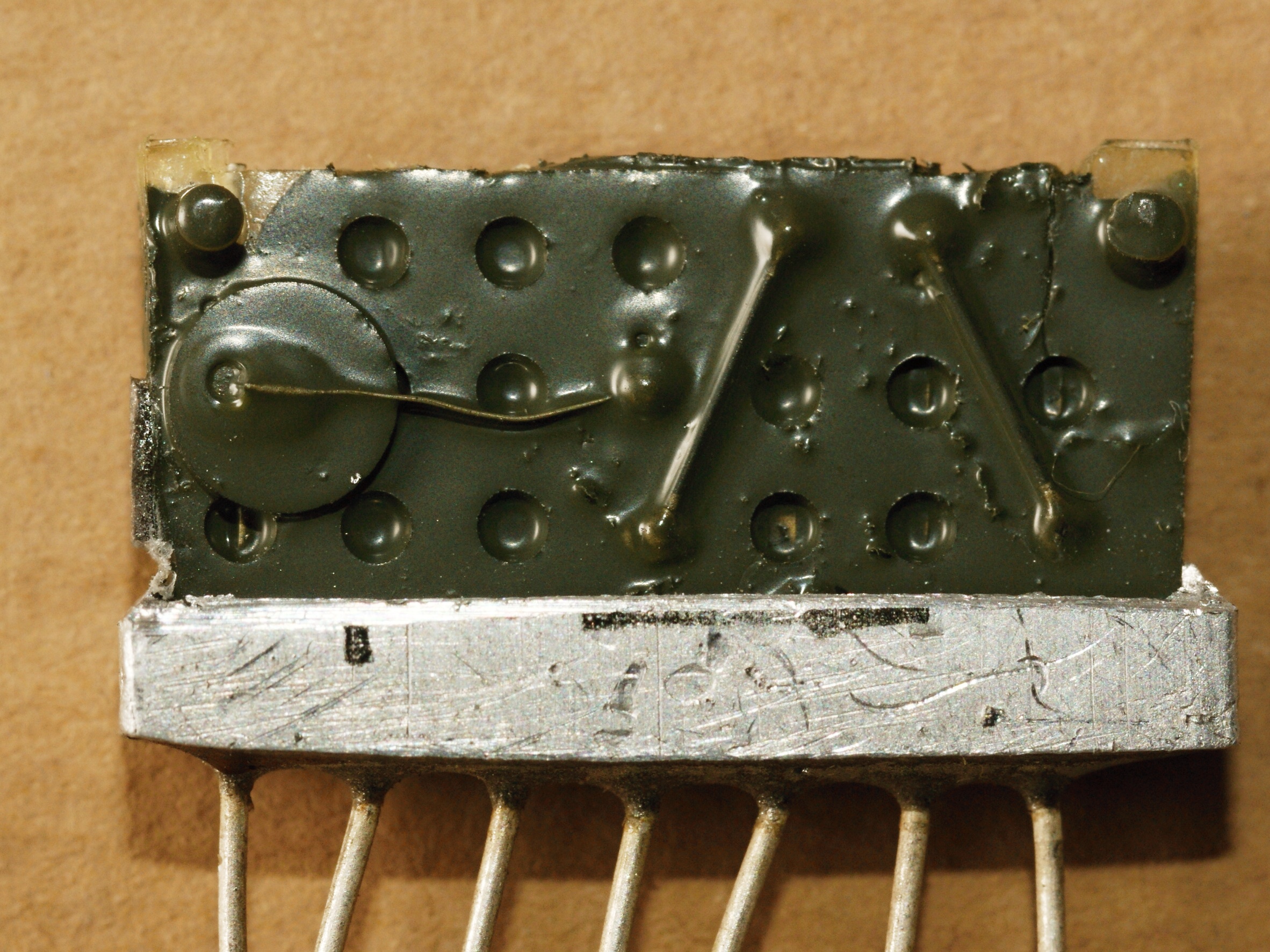

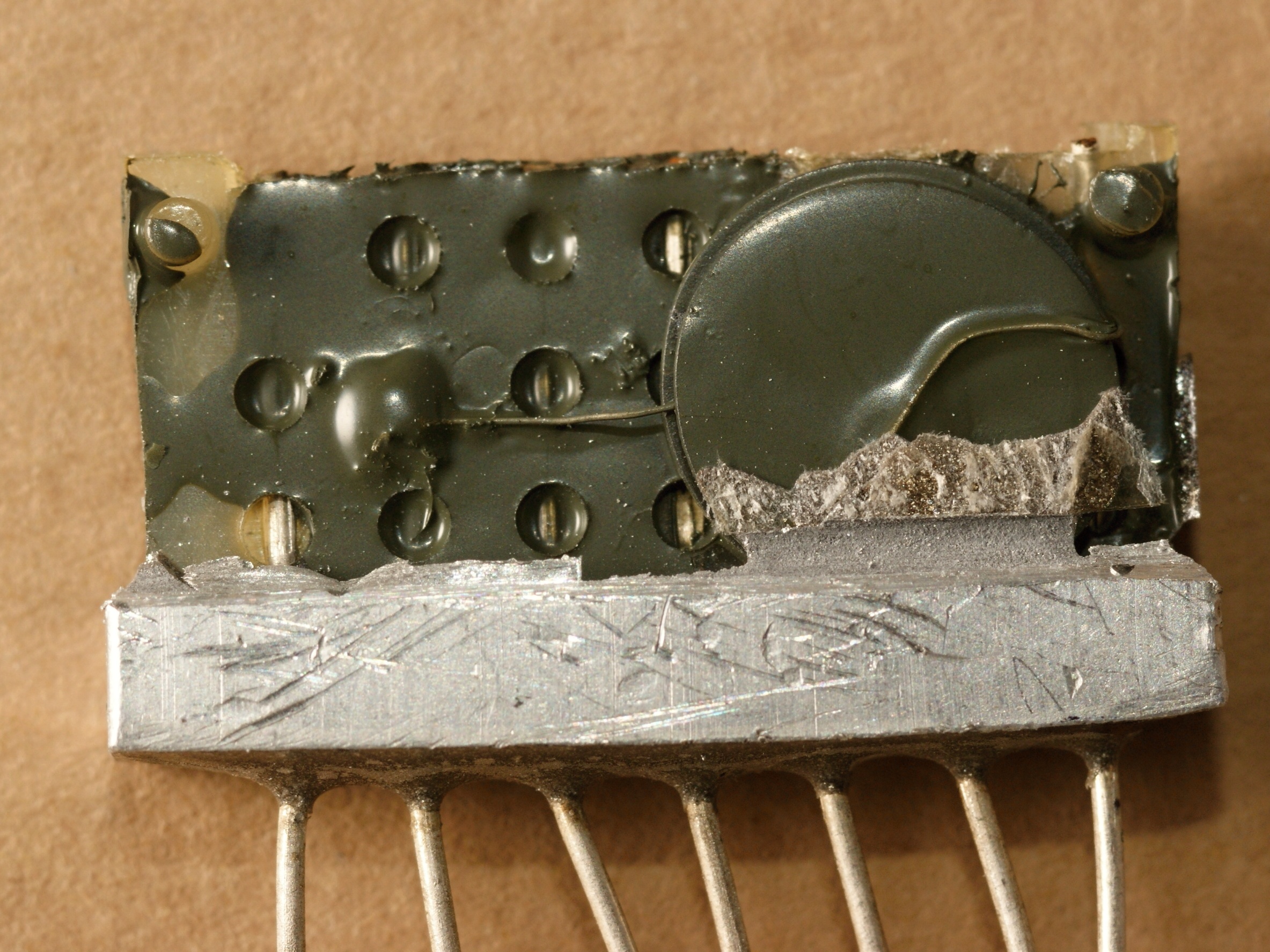

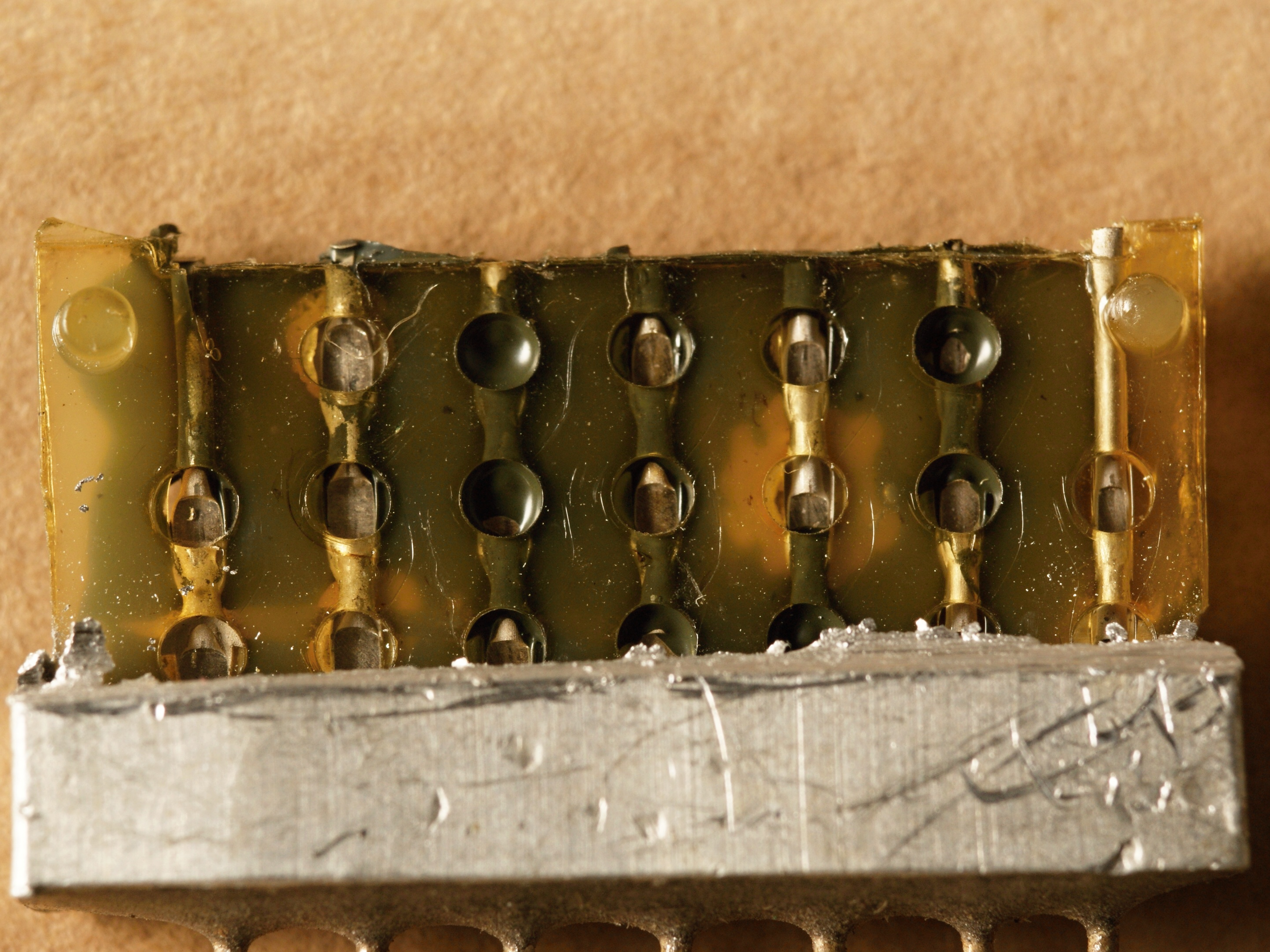

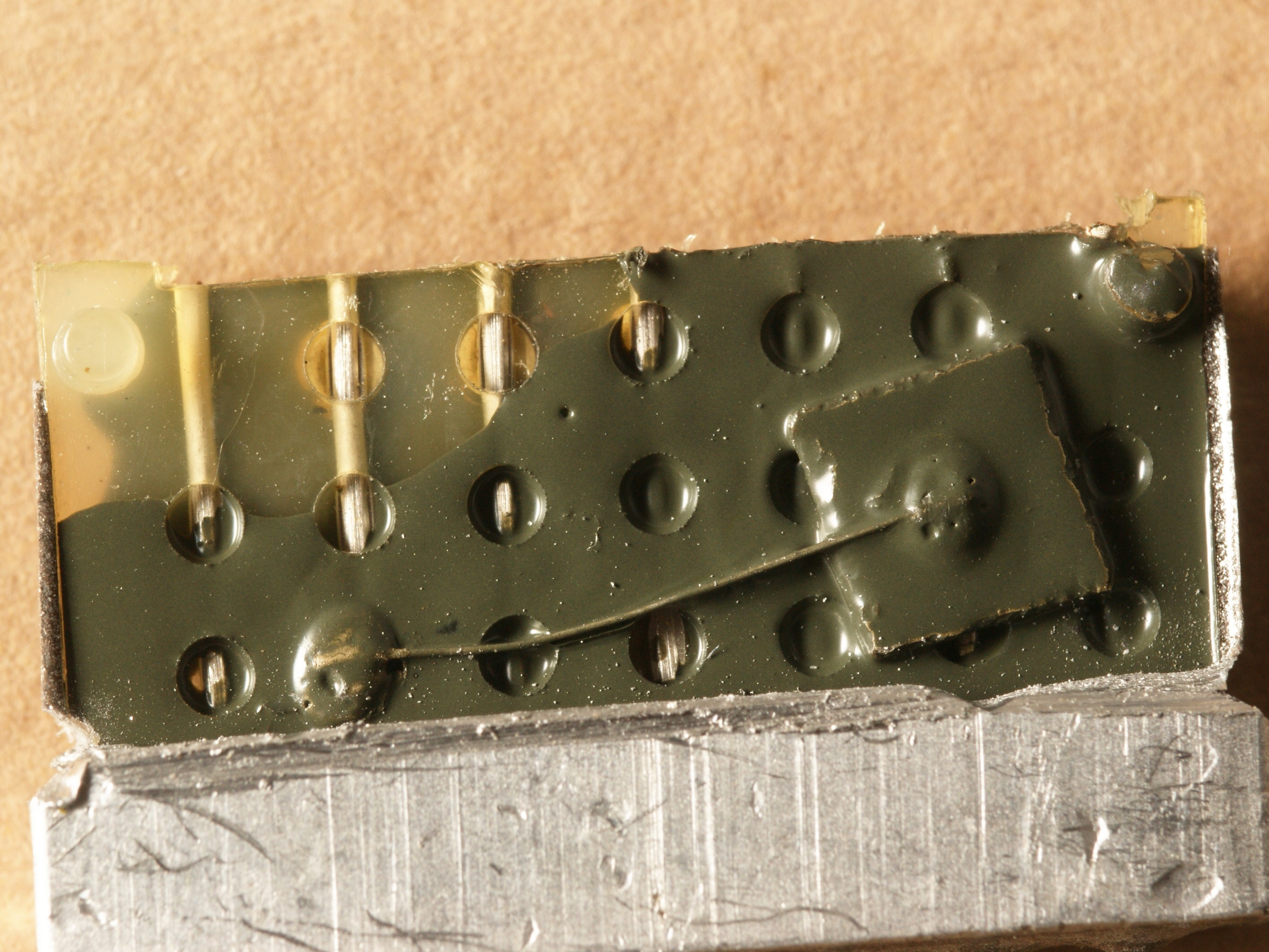

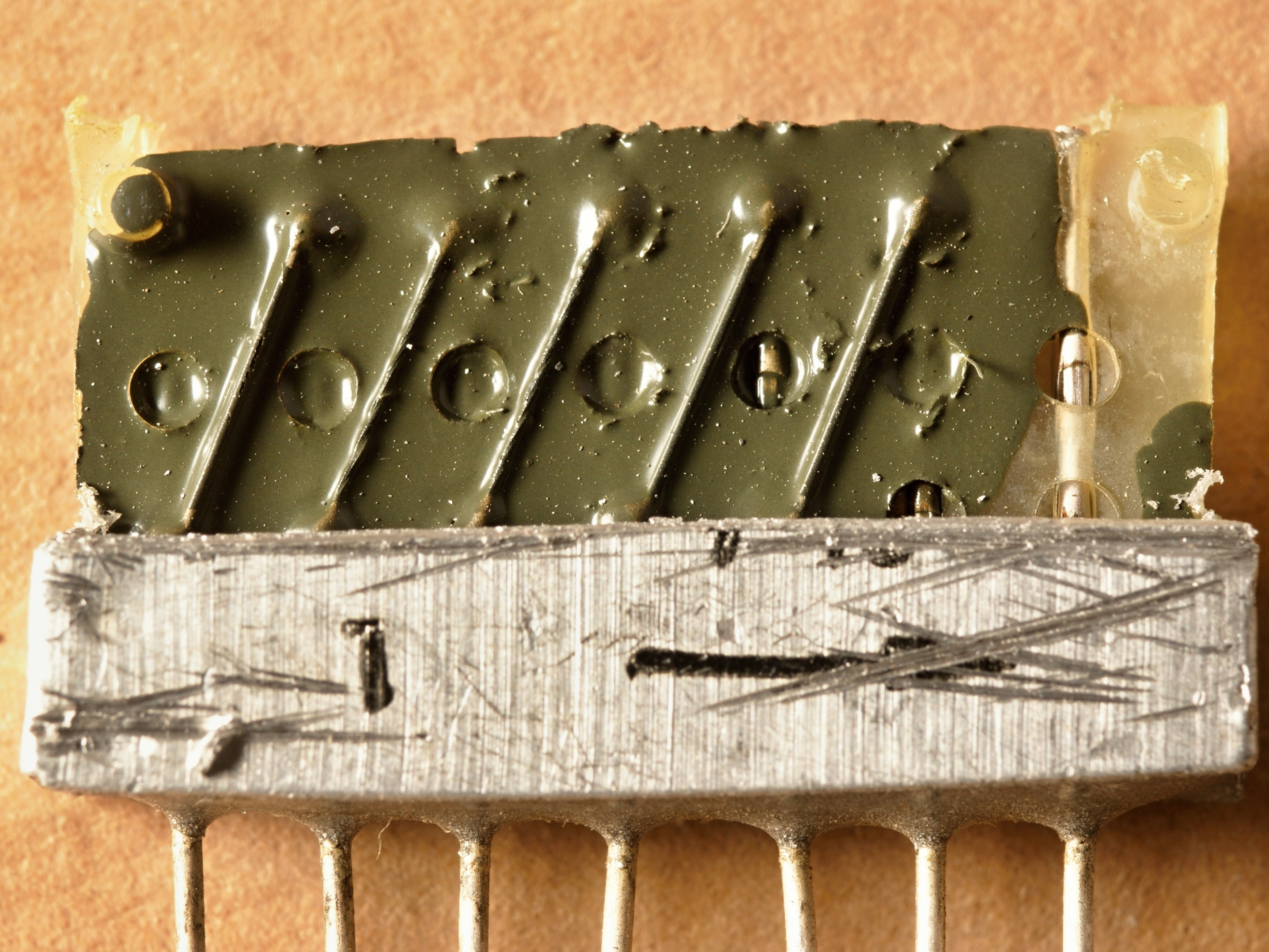

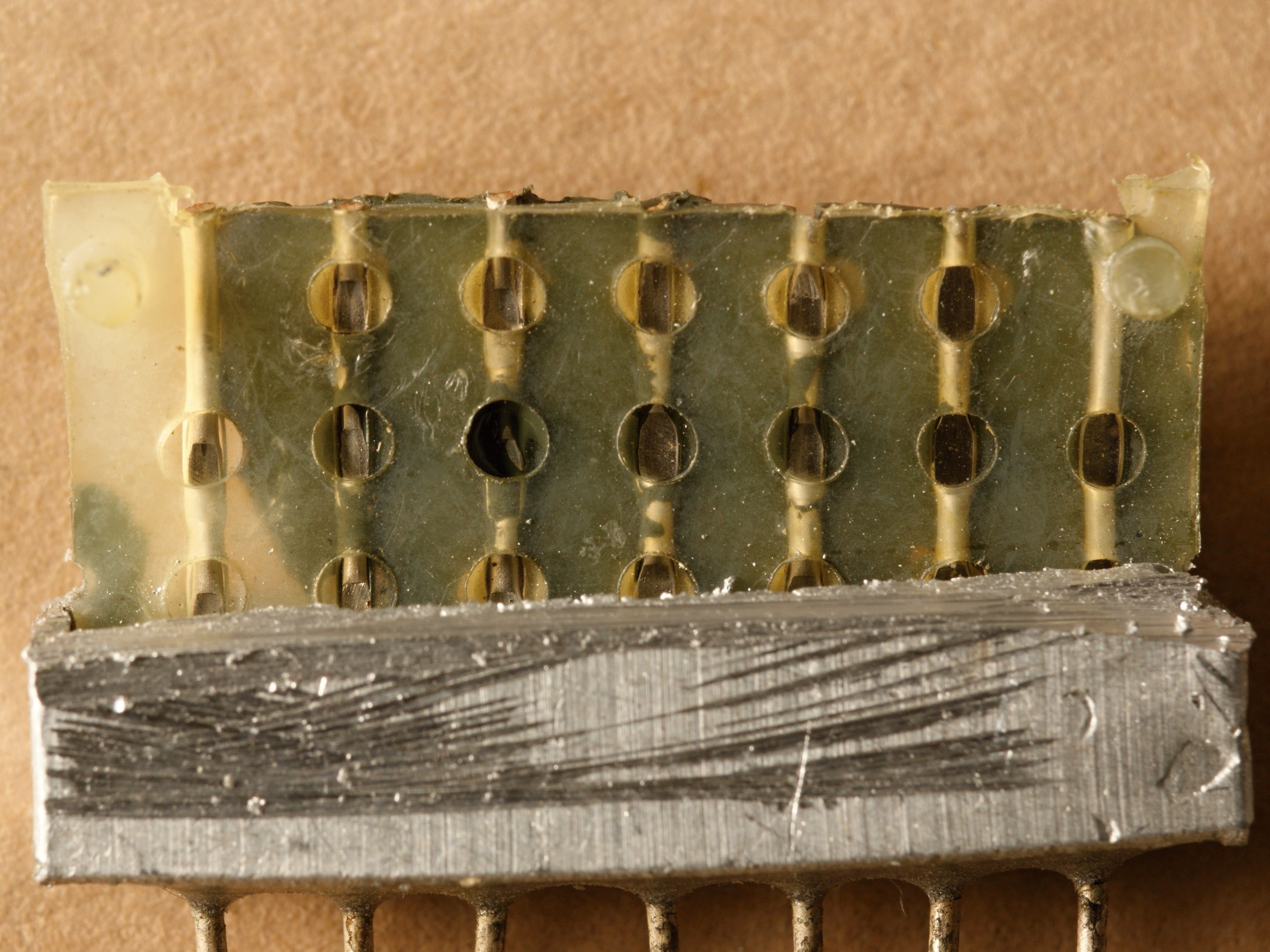

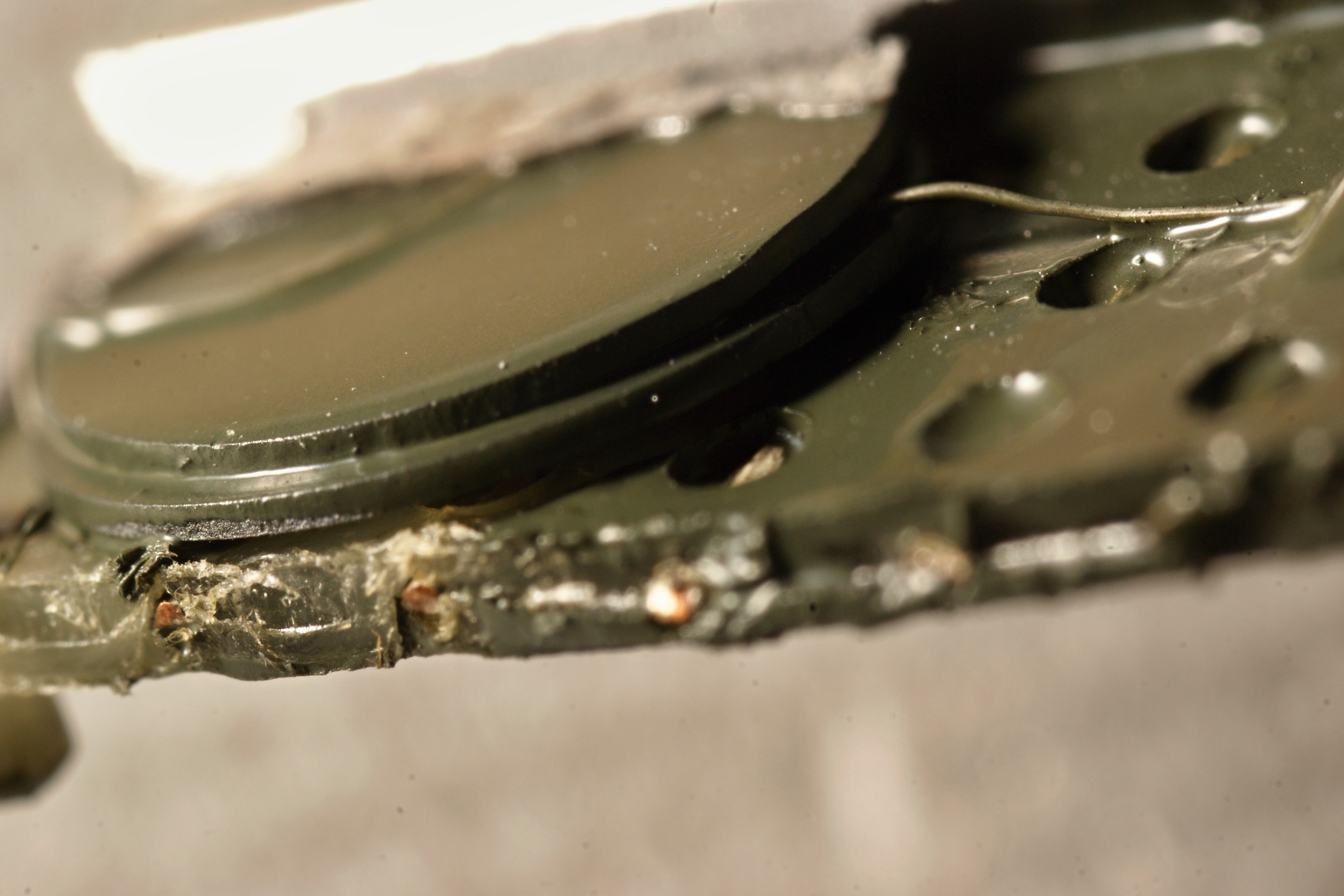

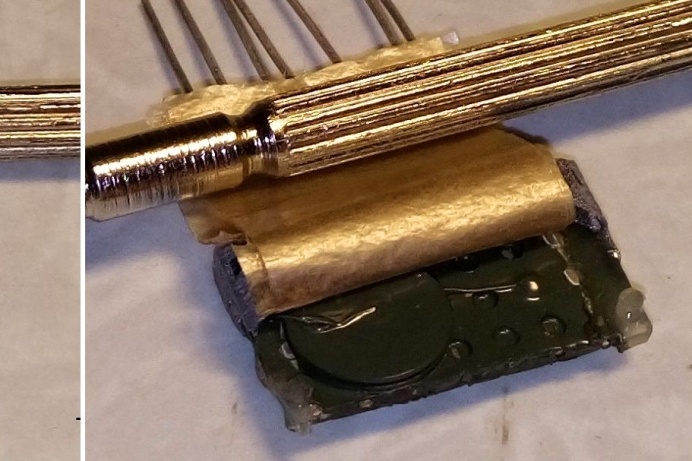

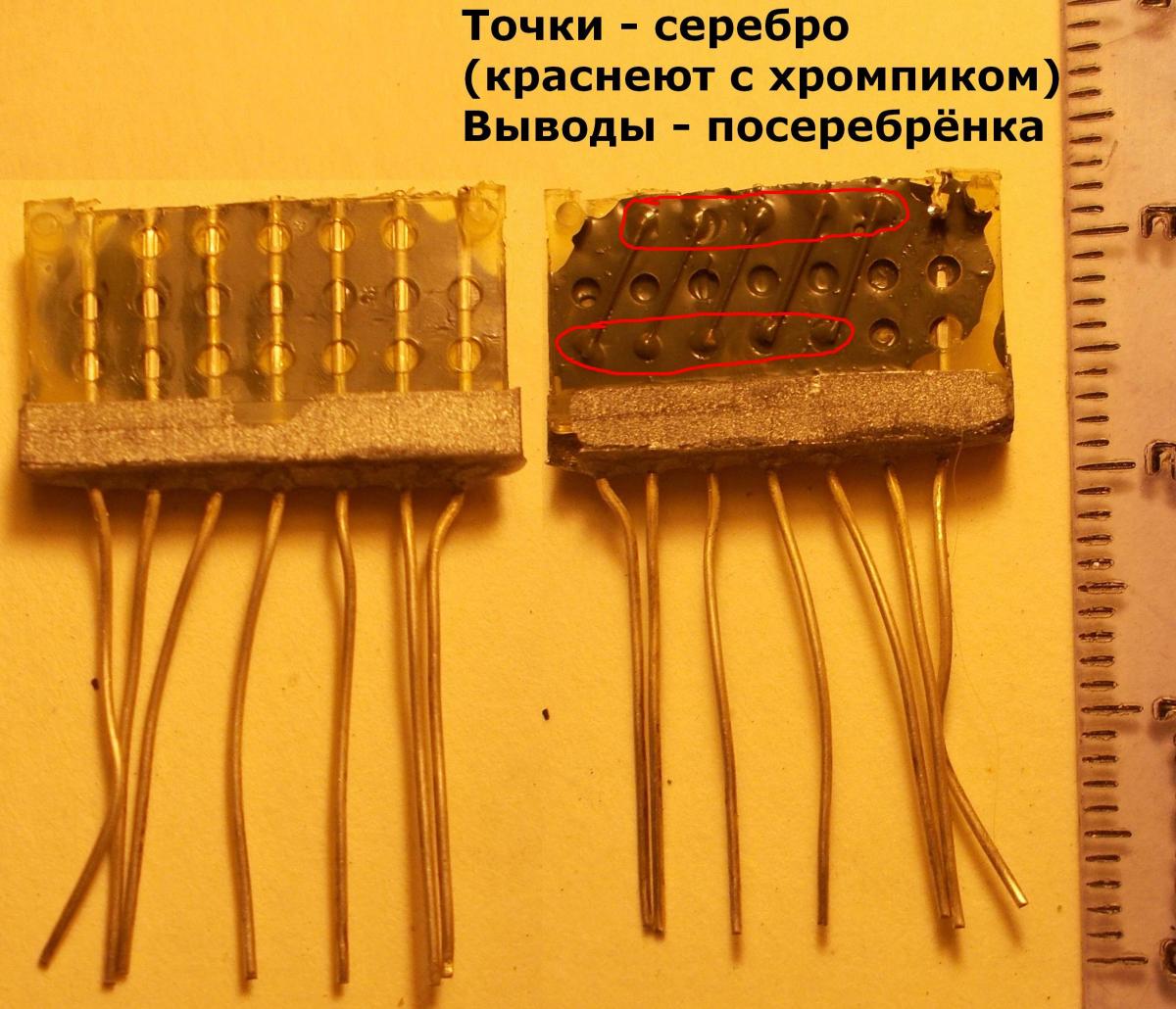

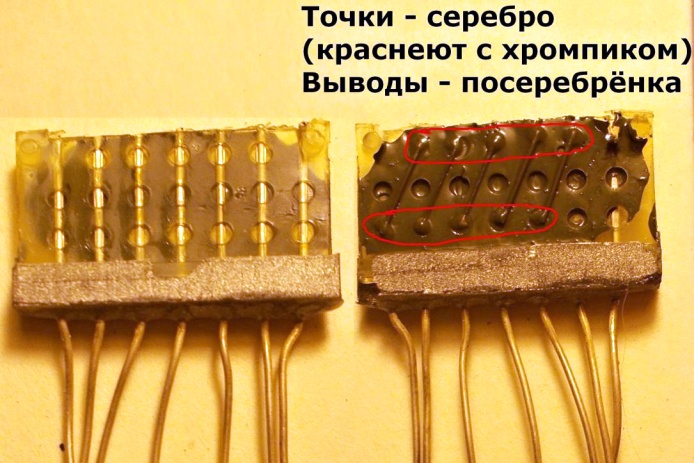

Основной конструкцией модулей является гетинаксовая печатная плата с двухсторонним монтажом. На плате монтируются ниточные резисторы (1-6 шт.) типа С3-3 и C2-12 и диски конденсаторов (1-3 шт.) типа КД и К10-5 (всего 6 элементов).

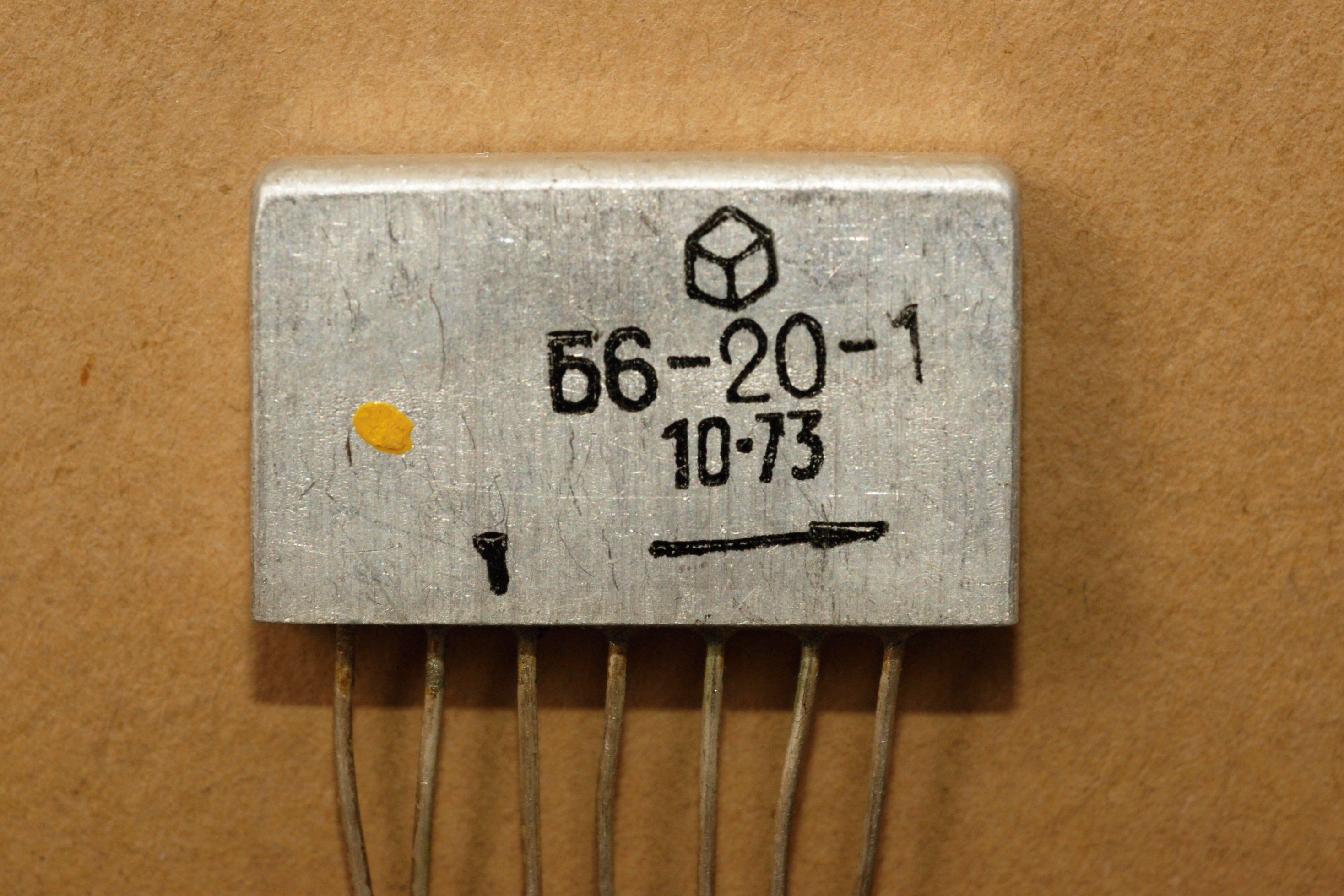

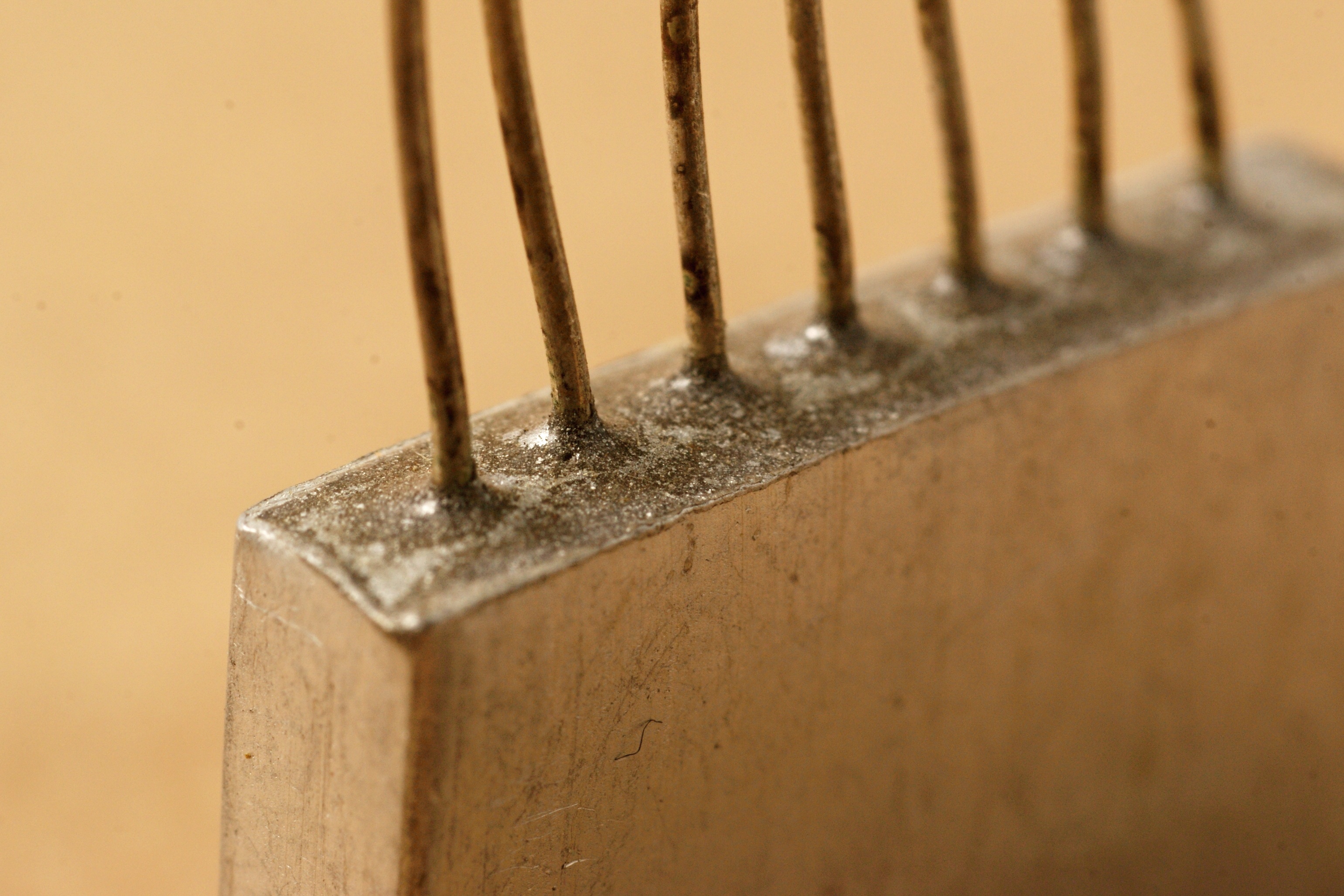

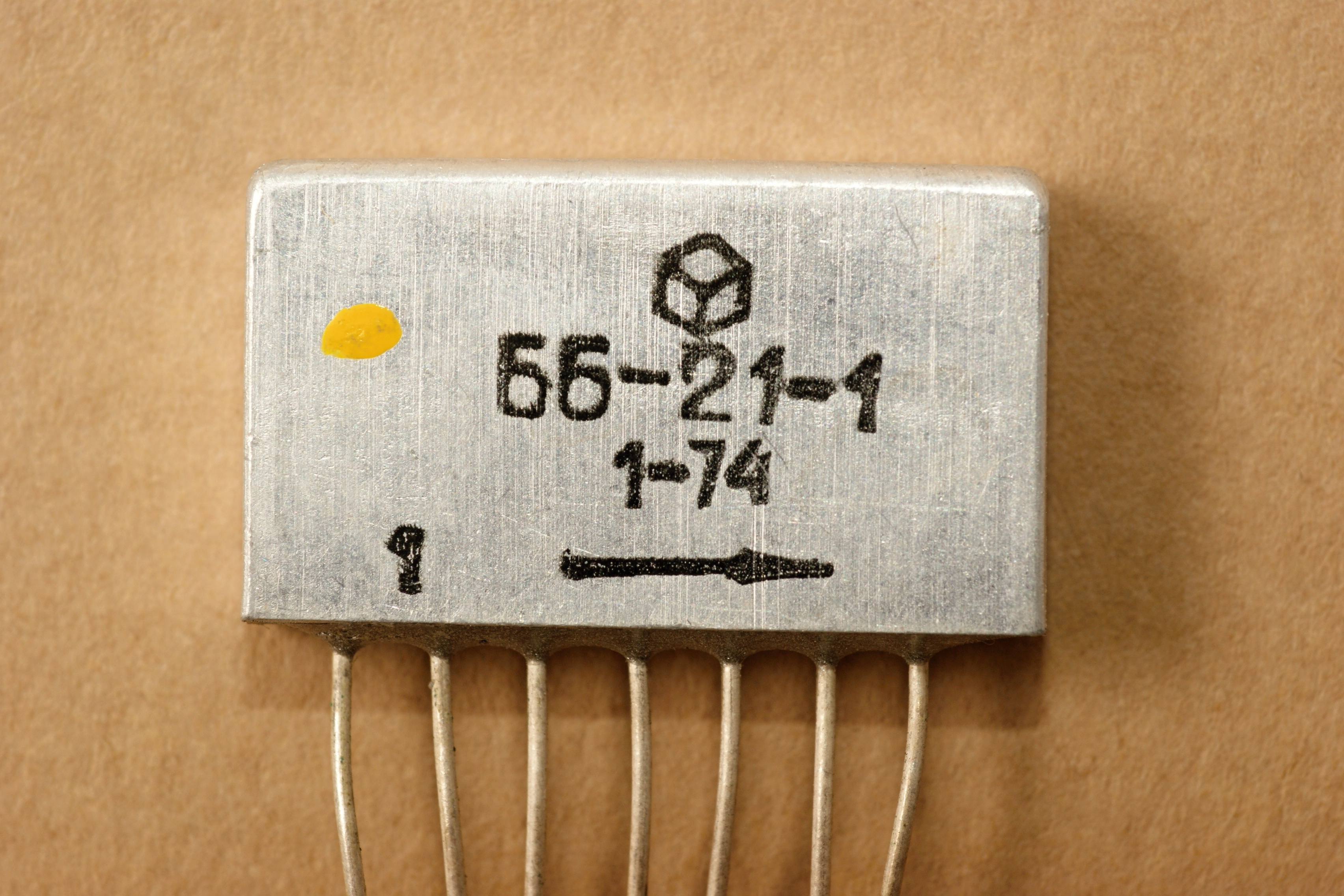

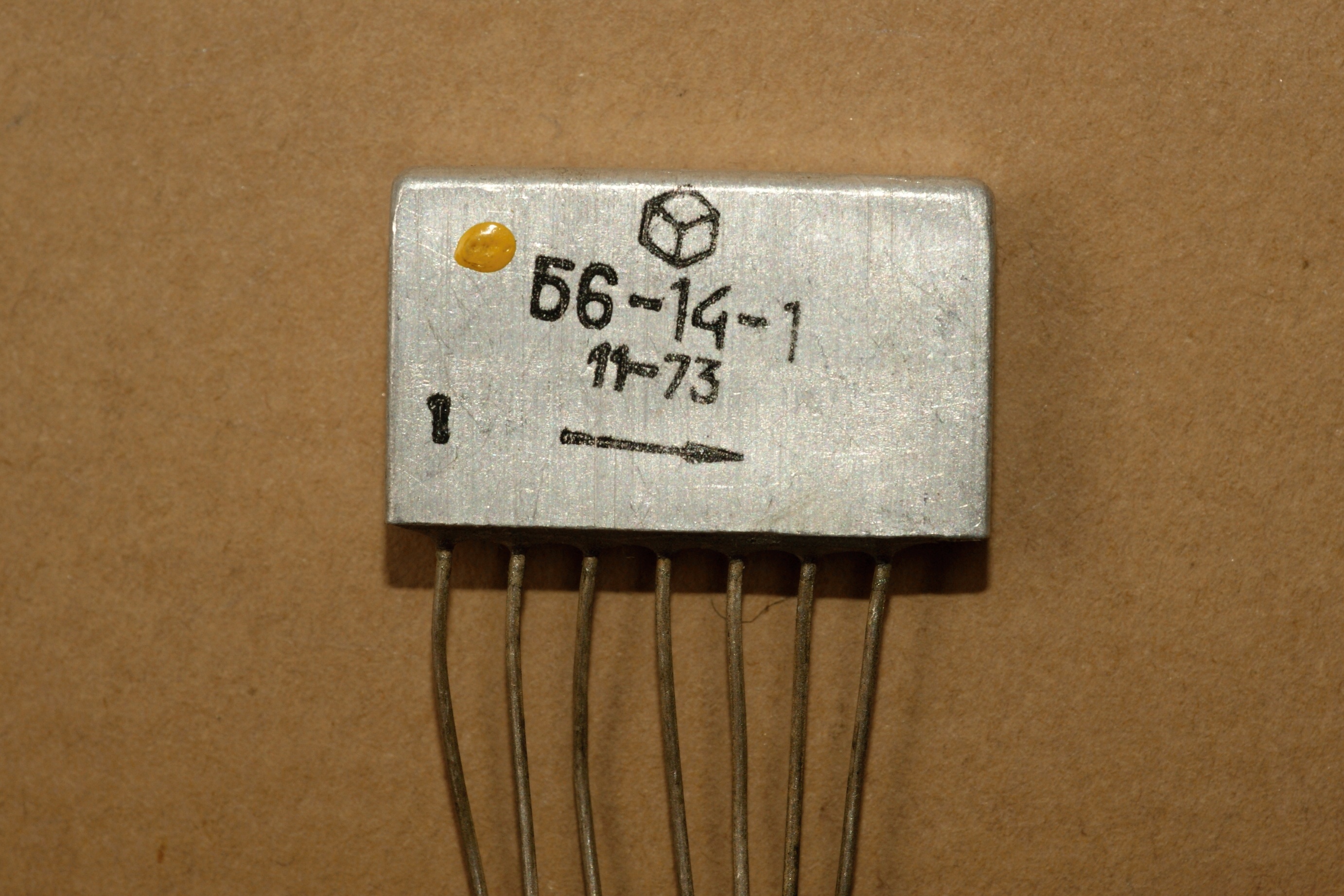

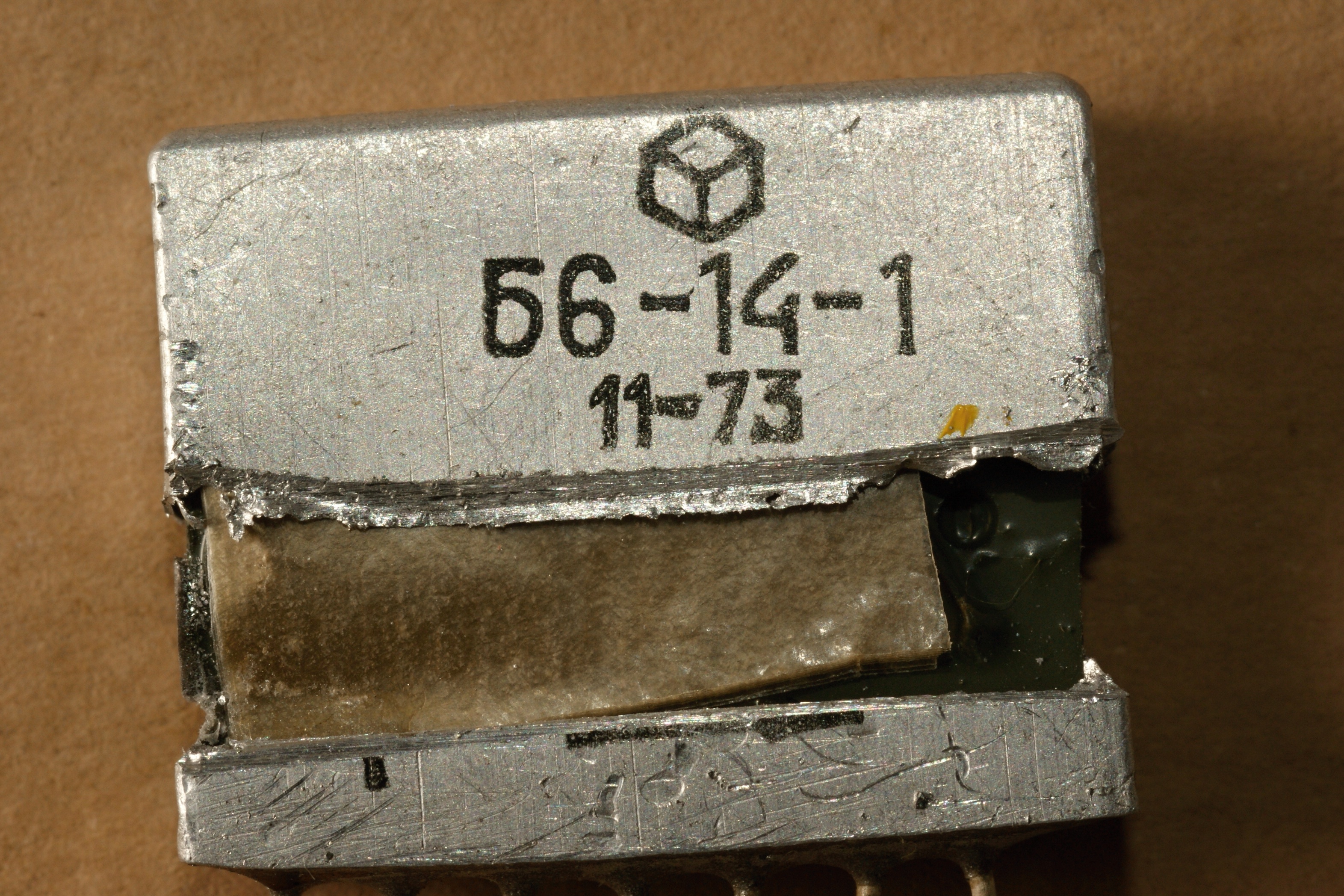

Герметизация модулей производится с помощью алюминиевого корпуса. Размеры модуля 20x12x4 мм, вес 2,5 г, коэффициент упаковки 5,2...6,2 эл/см3. Допустимая мощность рассеяния на модуль до 0,25 вт. Интервал рабочих температур от +20 до +70°С.
Производитель - Псковский завод радиодеталей (ныне "Плескава").
 |
 |
 |
 |

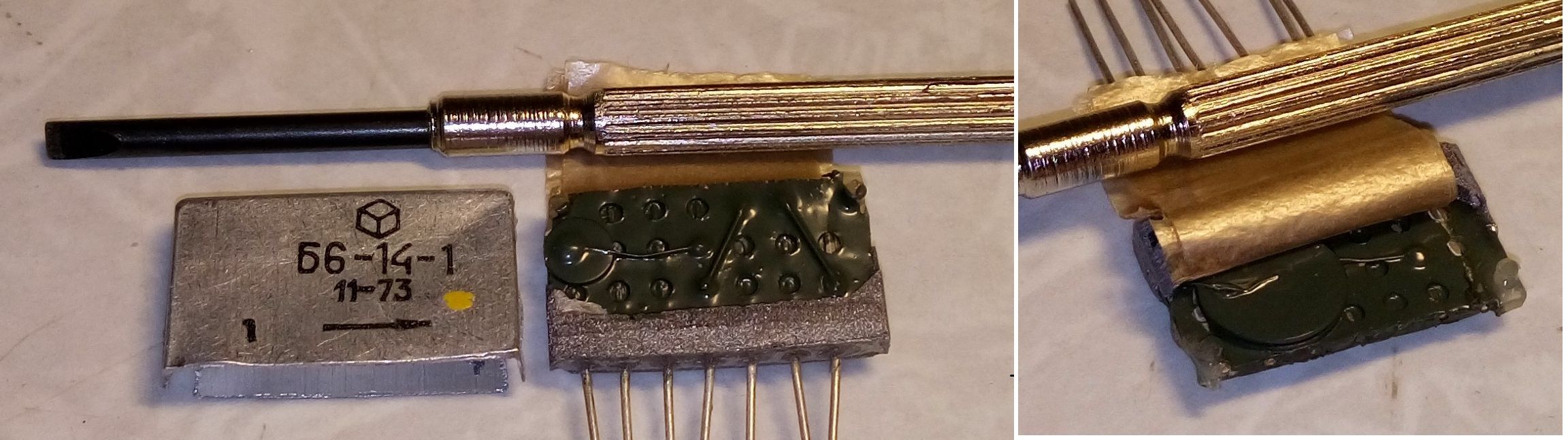

(фото Александра Назаренко)
 |
 |
 |
 |
Источники:
1. Основы микроэлектроники и технологии производства микросхем (Учебное пособие). Московский институт электронной техники. 1971.
