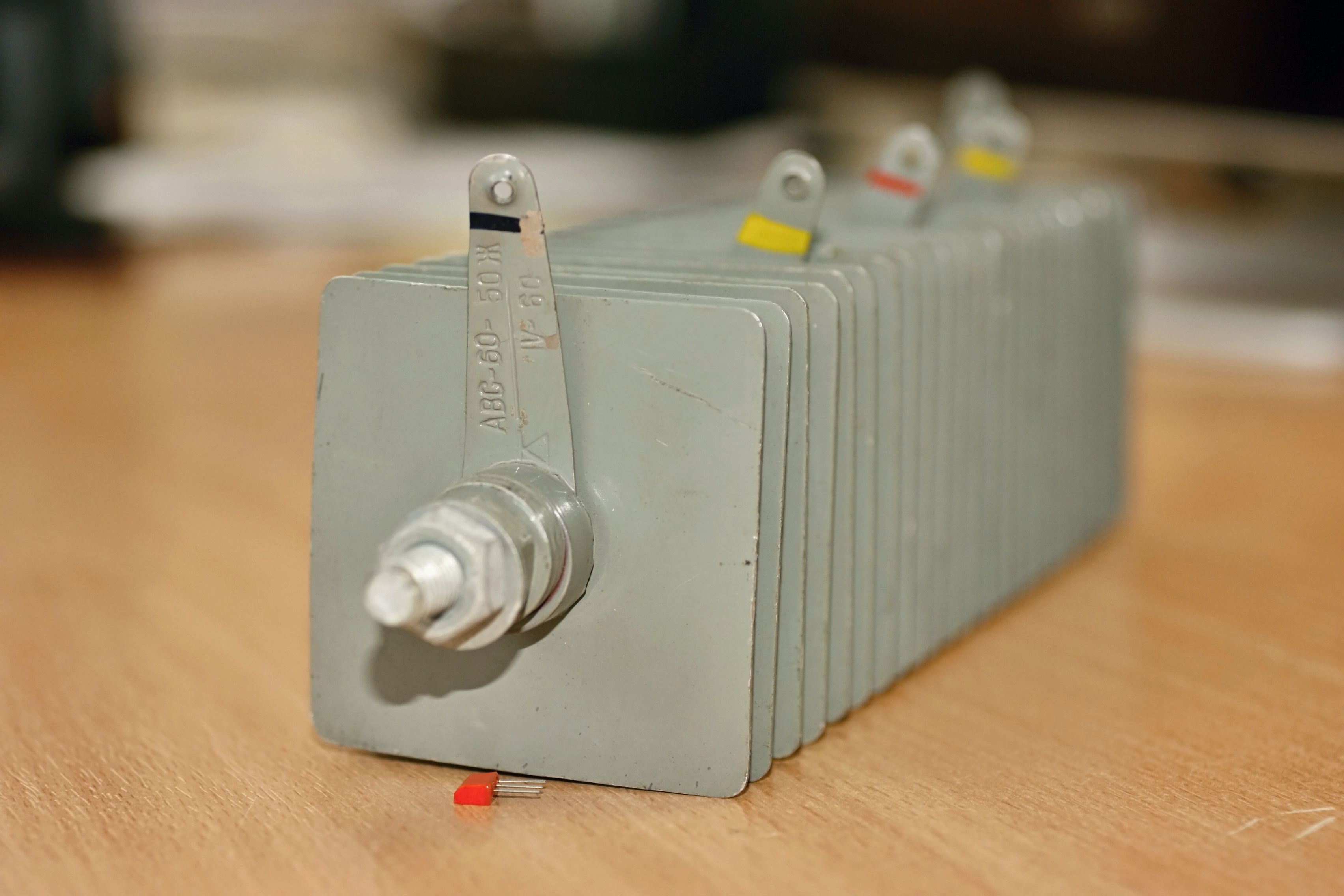

АВС-60-50Ж

Алюминиевый селеновый выпрямитель (однофазный мост) старого типа, из элементов диаметром 60 мм, пятидесятый вариант. Что за буква "Ж" в названии - неизвестно.

Производитель - московский завод "Старт".

Это самый крупный и самый высоковольтный мостовой выпрямитель из серии АВС-60. Параметры - подводимое напряжение 144 В (эфф.), выпрямленное среднее напряжение 104 В, выпрямленный ток 1,2 А.

Общие данные на селеновые выпрямители - здесь.

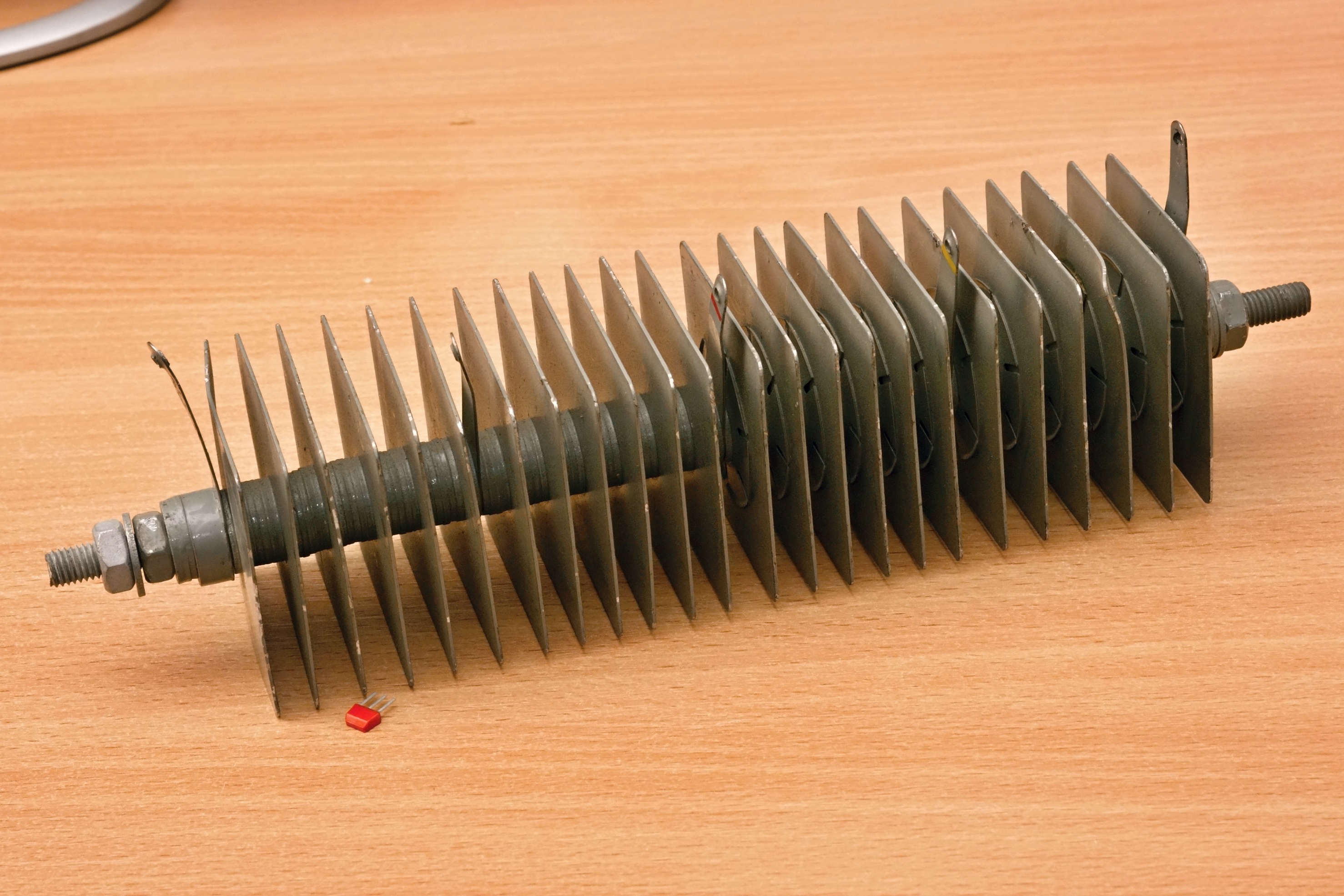

Что любопытно, АВС-60-50Ж имеет какую-то нестандартную, возможно несимметричную схему - по крайней мере, пружинными шайбами снабжена лишь одна его половина:

Источники:

1. Информация по радиоэлектронике № 14 (45). Селеновые выпрямители (основные технические данные). Москва, Центральное бюро научно-технической информации, 1958.
2. ЦНИИТМАШ. Справочные данные по электрооборудованию. Книга 95. Машгиз. Москва, 1960.
3. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. четвертое, переработанное и дополненное. "Техника", 1966.
