серия 8ПМД...

О, весьма интересная микросхема! она относится к таинственной так называемой "серии интегральных схем "К", которая мне известна лишь по паре публикаций в узкоспециализированной литературе.

Серия выполнена на МОП-транзисторах и включает три типа микросхем - 8ПМД4 (потенциальный триггер), 8ПМД6 (аналоговый ключ) и, собственно, эту 8ПМД16. Её функция нигде не описана, но она применялась совместно с 8ПМД4 для построения счетчиков и дешифраторов, управляющих многоканальными ключами на основе 8ПМД6.

Производитель оставил свой товарный знак, встречаются отсылки к Киевскому НИИМП, и с некоторой натяжкой можно узнать его сильно искаженный логотип.

Историю этой серии можно считать воссозданной, благодаря участникам форума "Портативное ретрорадио". Итак, выяснилось, что она идеально "ложится" в перечень микросхем старой 125ой серии (это не та, которая состоит из известнейшей 1НТ251, а древняя, ныне практически неизвестная):

1ЛБ251 (8ПМД16) Логическая схема "3ИЛИ-НЕ"
1ЛП251 (8ПМД6) Логический расширитель
1ТК251 (8ПМД4) Потенциальный триггер

Дополнительно это подтверждается следующими фактами:

В 1968ом году специалистами КНИИМП была проведена ОКР «Шипка» (логические элементы малого уровня интеграции), совместно со специалистами Болгарии для ЭКВМ «Элка». При этом известно, что работы по «Шипке» вел также и ВЗПП, который к тому времени уже имел некоторый опыт проектирования p-МОП микросхем (108ая серия). А получившуюся в итоге 125ую серию ВЗПП и КНИИМП выпускали параллельно...

Некоторое несоответствие между цифровым назначением серии и применением 8ПМД в аналоговых схемах объясняется, что МОП транзисторы вполне могут работать и как аналоговые ключи.

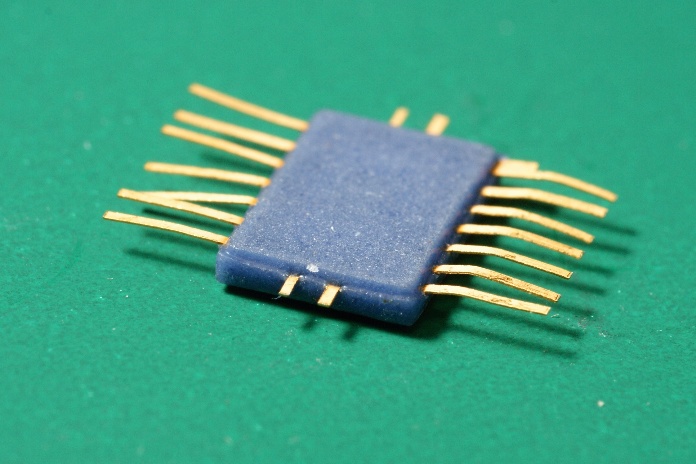

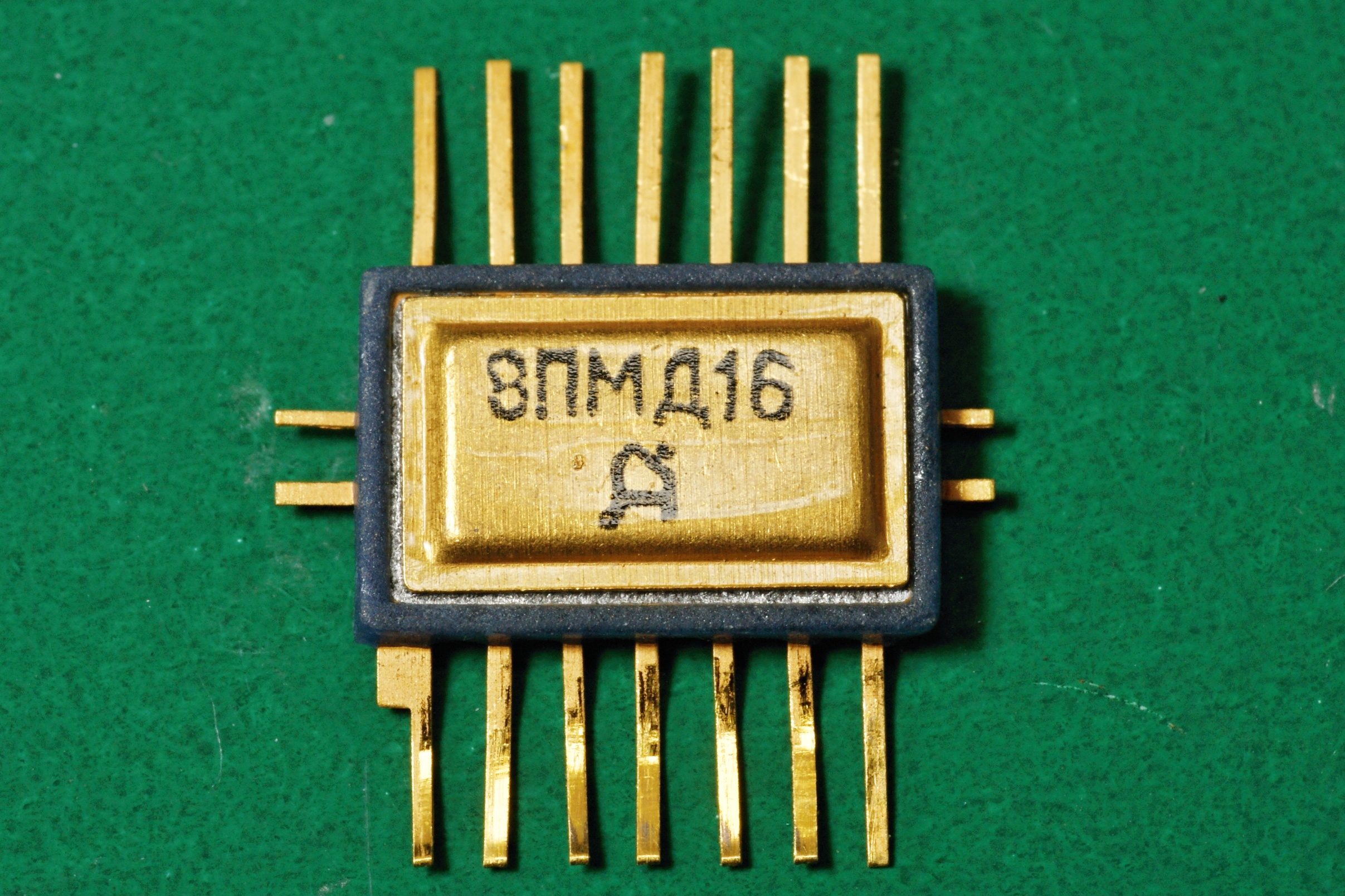

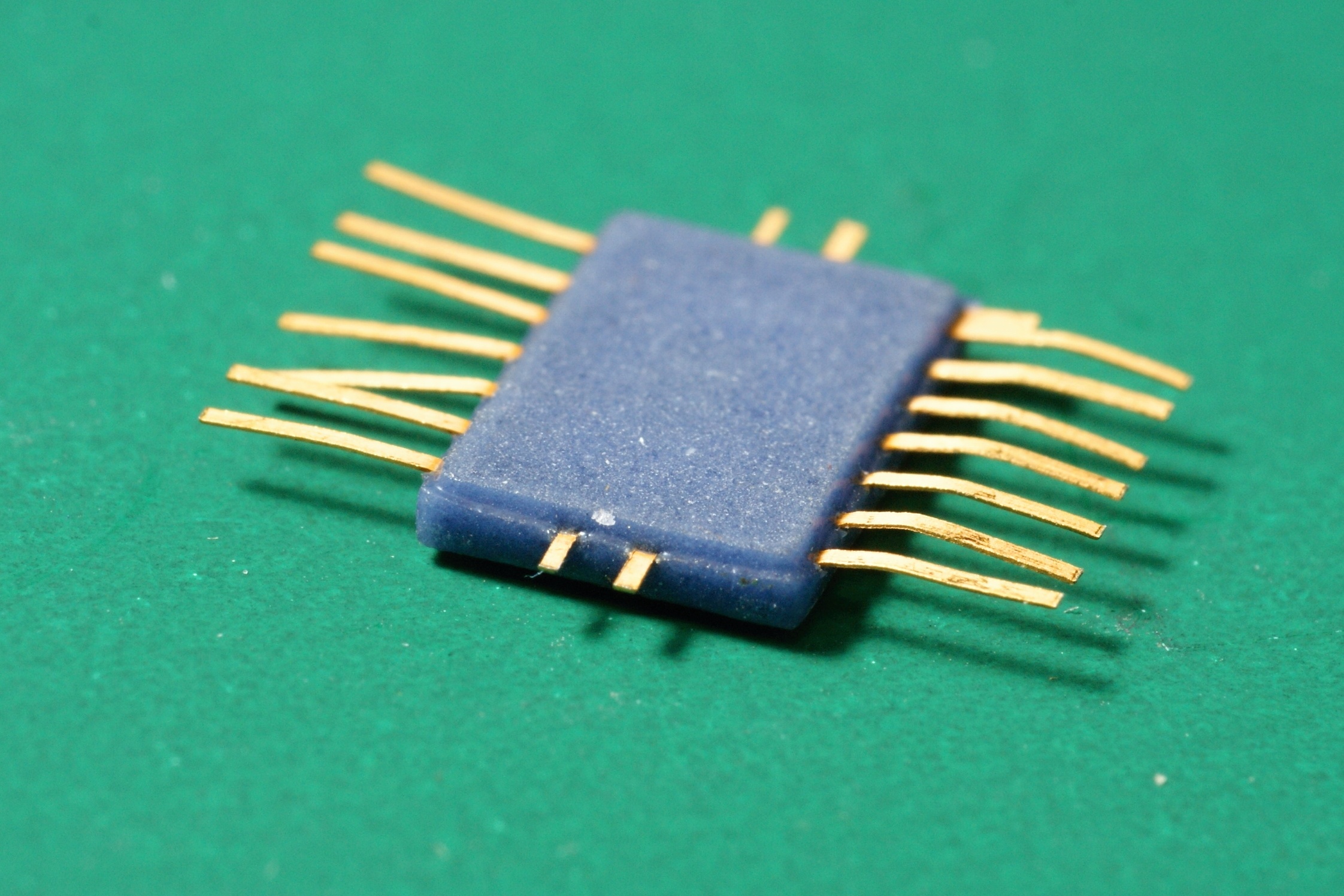

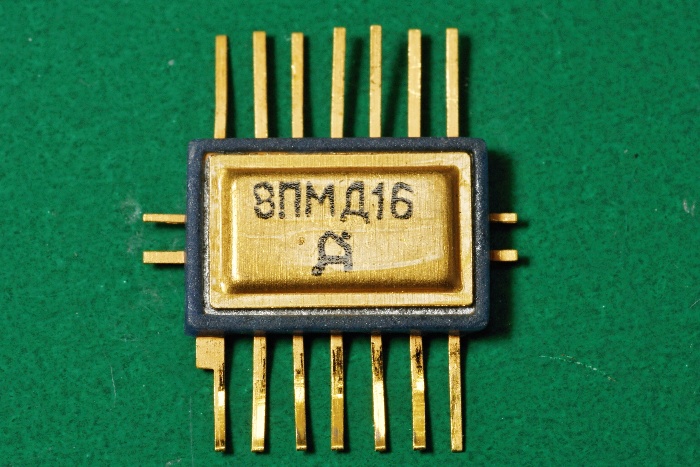

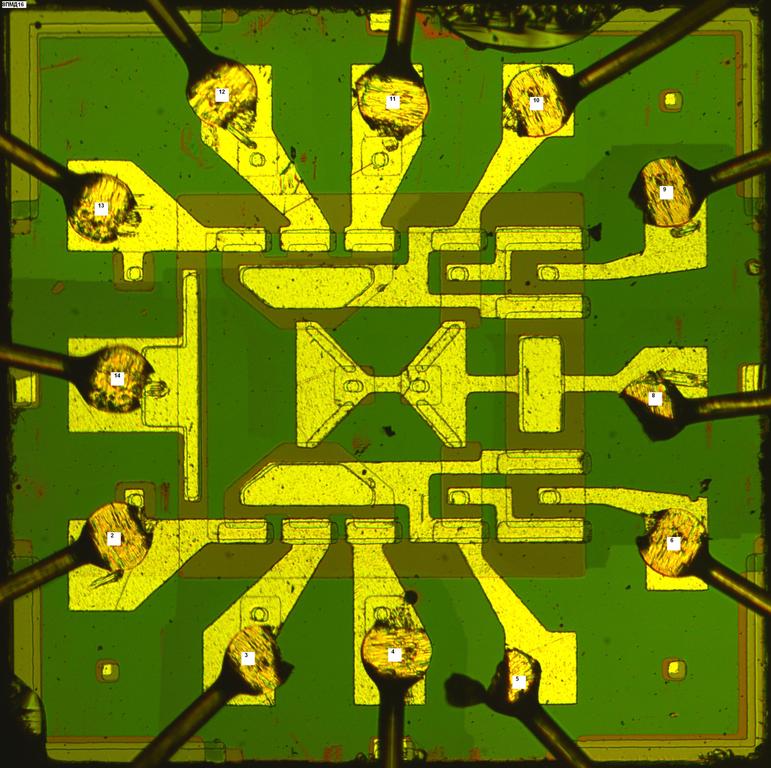

(фото от 1Ж24Б)

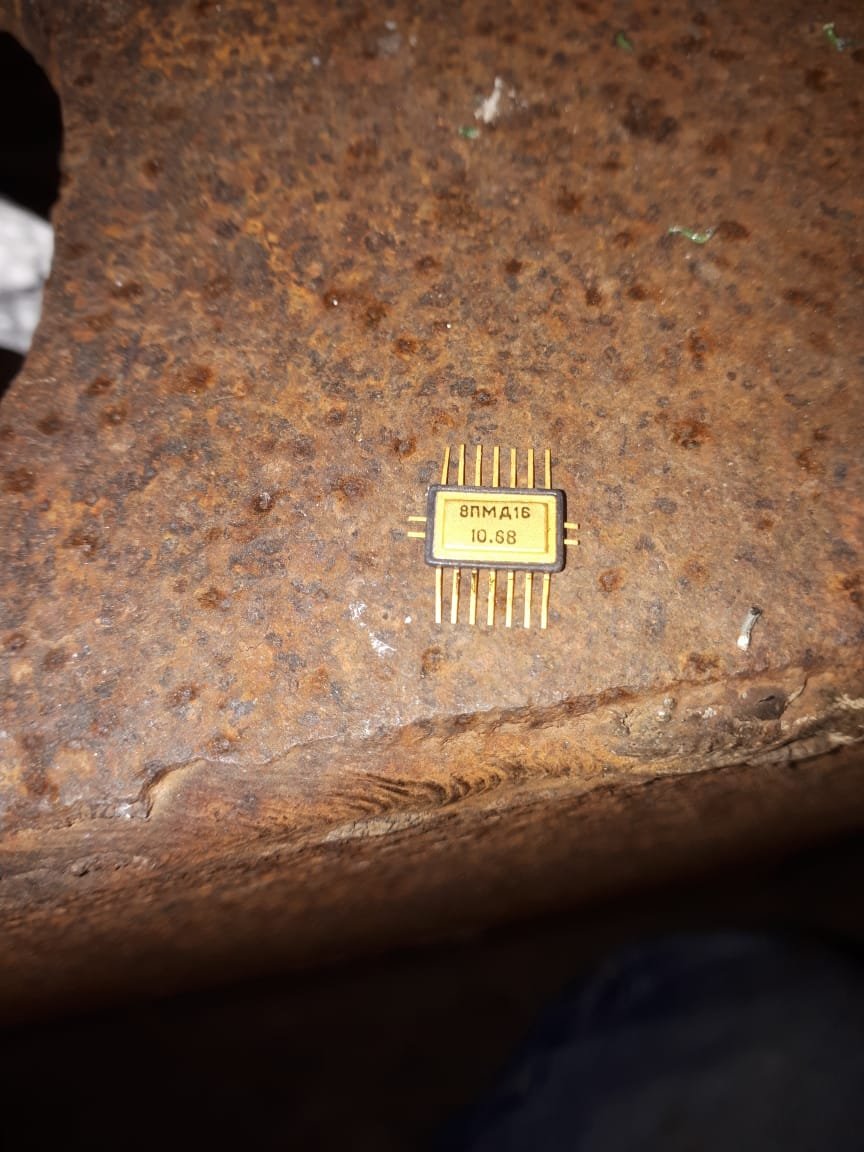

Любопытно, что на микросхеме не указана дата выпуска. Ориентироваться можно только по архаичному корпусу с рудиментами боковых выводов, это конец 60х - начало 70х годов. Образцы с нанесённой датой подтверждают этот период.

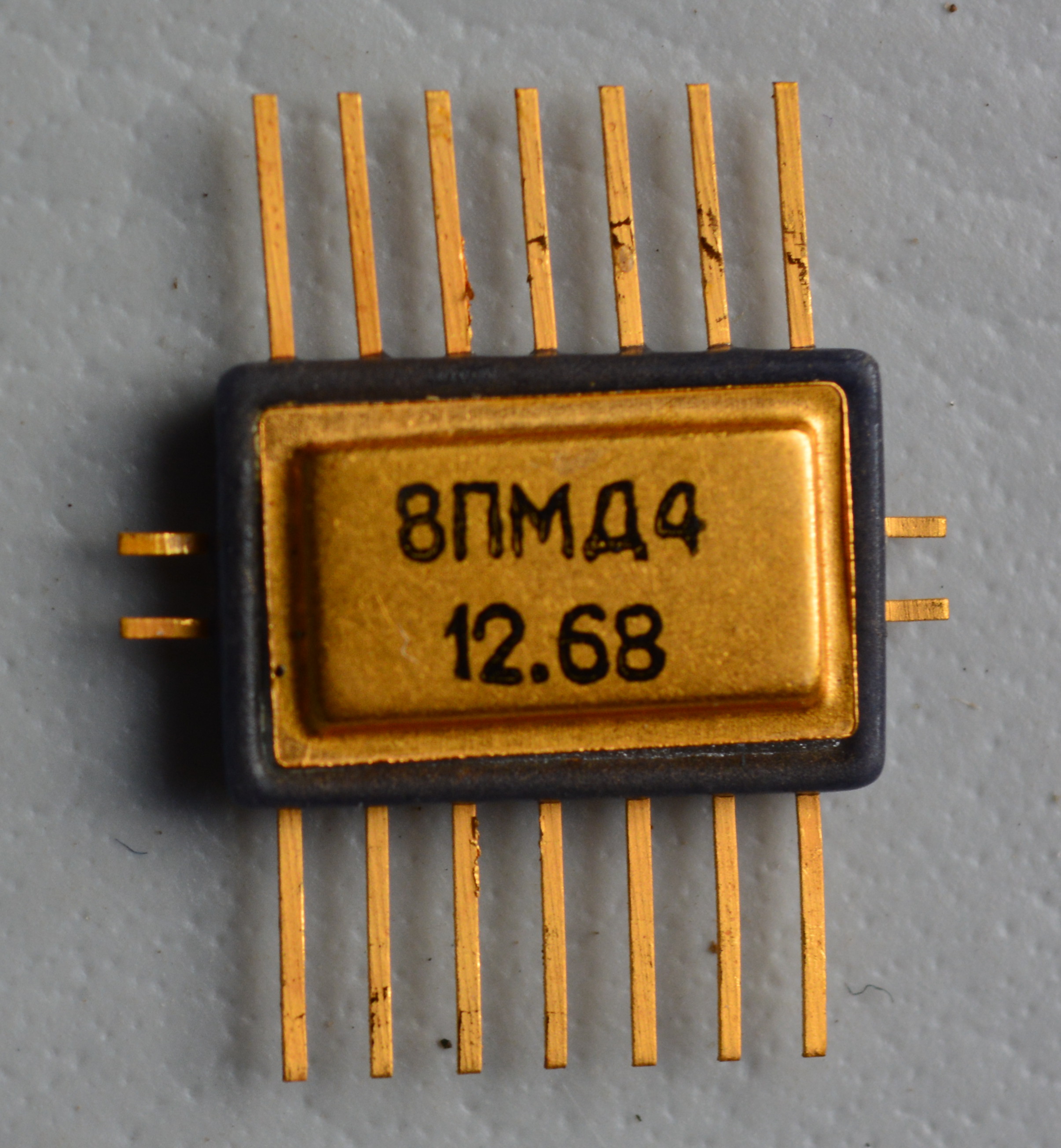

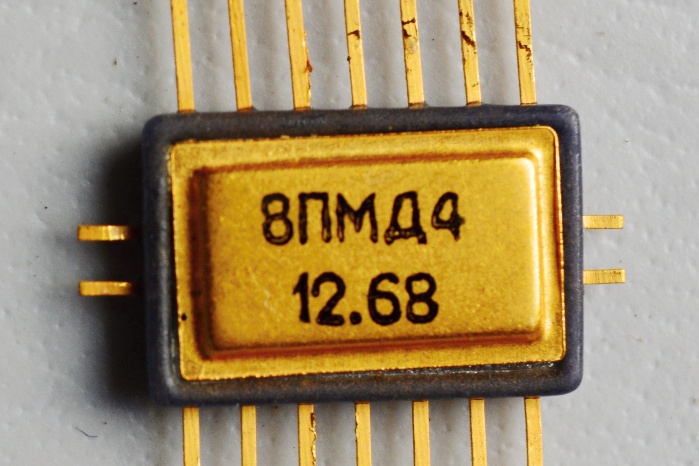

(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)

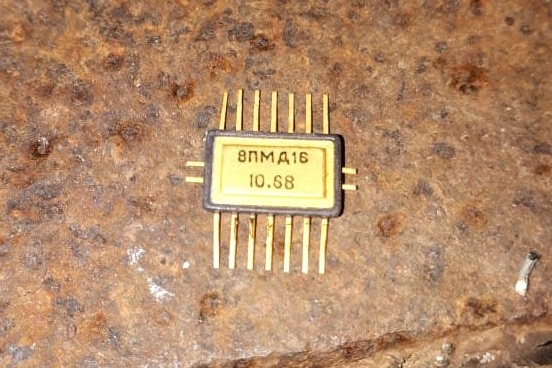

(фото с Форума радиодеталей)

Источники:

1. К.К. Каримов, Т.И. Полянская, А.В. Шалагинов, Е.А. Чернявская. Коммутатор аналоговых сигналов в интегральном исполнении. - "Автометрия" №3, 1970.
