БС29

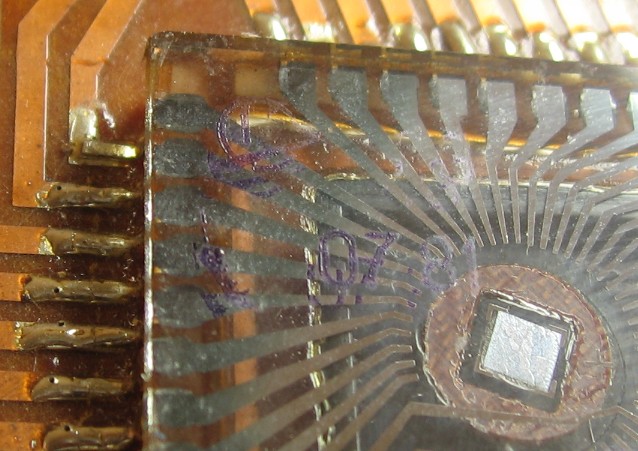

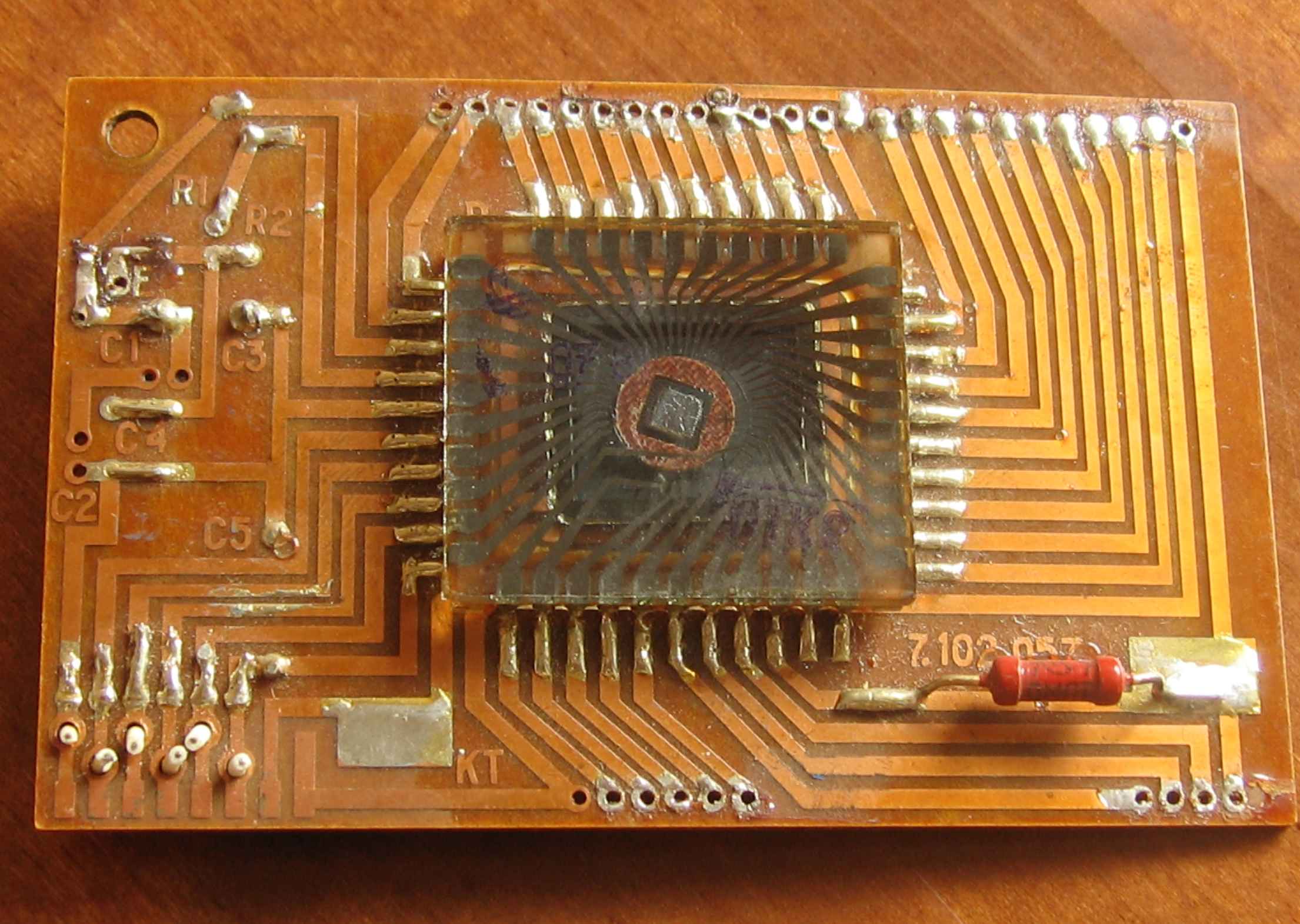

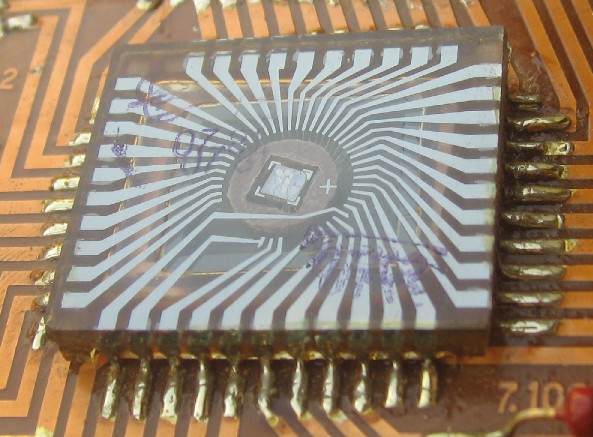

Безымянная микросхема от часов "Электроника-16". Очень интересное исполнение - чип-на-стекле. Для отечественных микросхем это редкость... Возможно, это кто-то из 1004ой серии.

Микросхема рассчитана на работу со статическим ЖКИ типа ИЖКЦ2-4/24А и предназначена для построения настольных часов с календарем. Для тактирования микросхемы используется кварцевый генератор на частоту 32769 Гц.

Производитель - ПО "Октябрь" (сейчас НИИ "Гелий"), г.Винница.

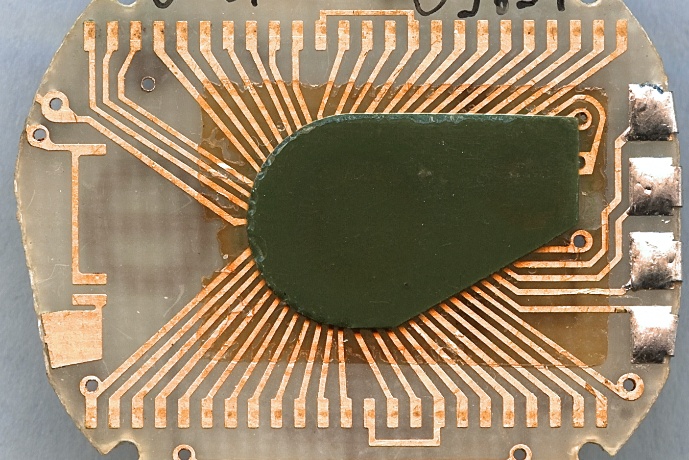

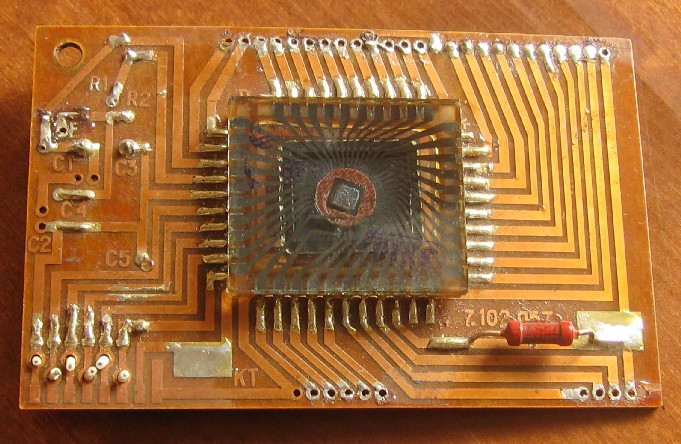

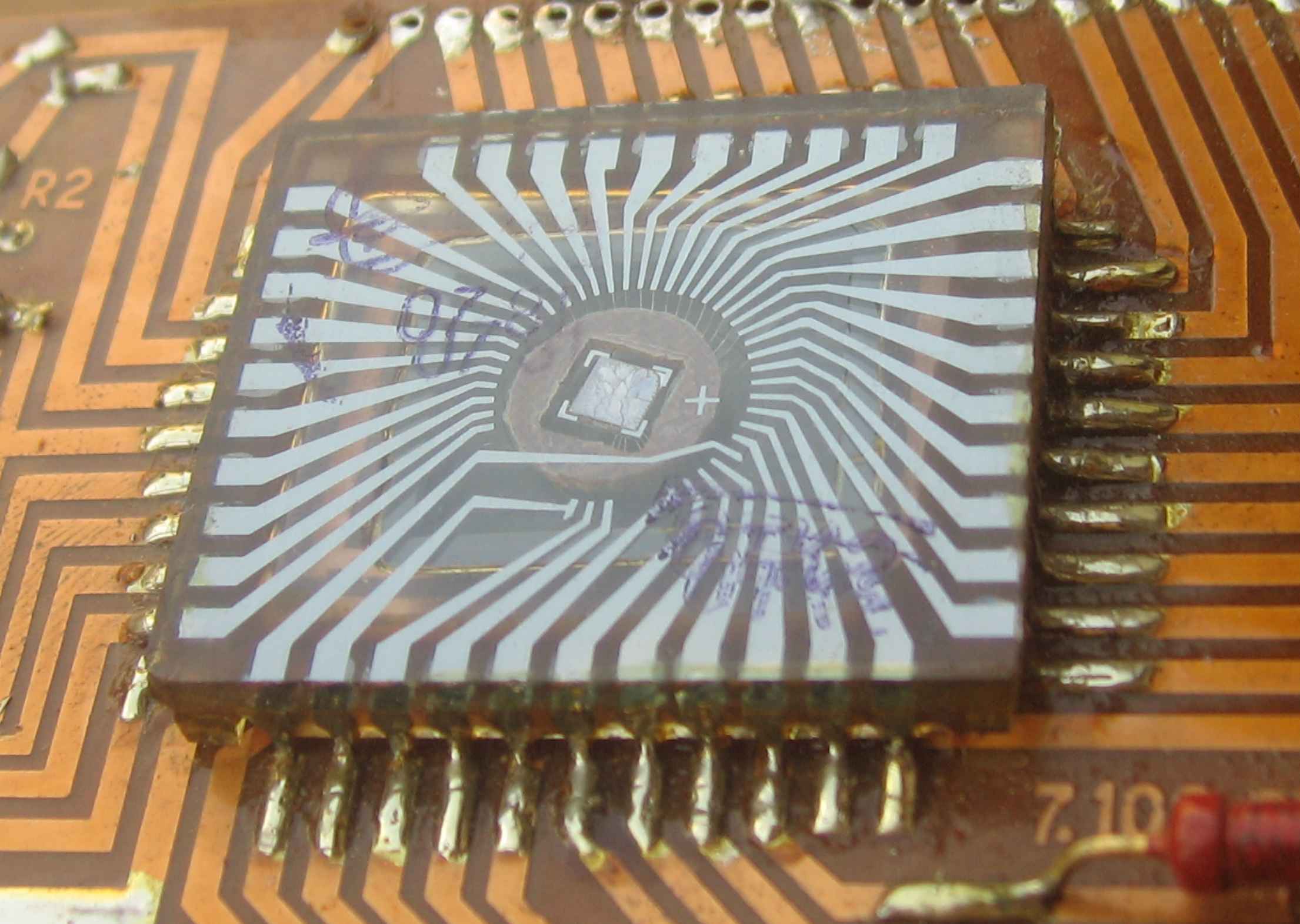

Применялась она в наручных часах, в бескорпусном исполнении:

(фото с форума Радиокартинки)

(фото с форума Портативное ретрорадио)

Описание со слов Александра Перебаскина:

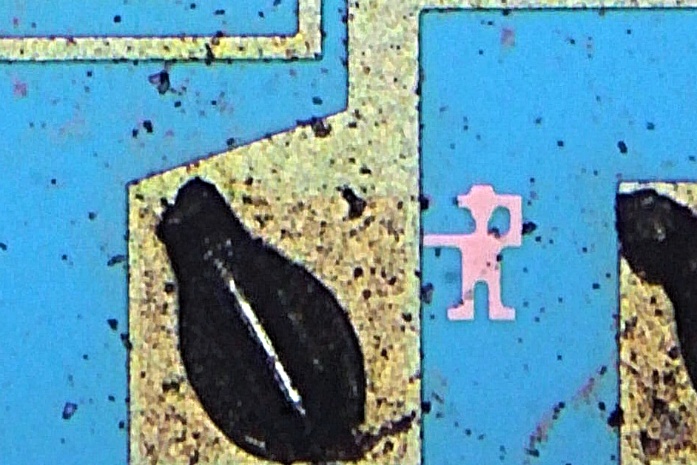

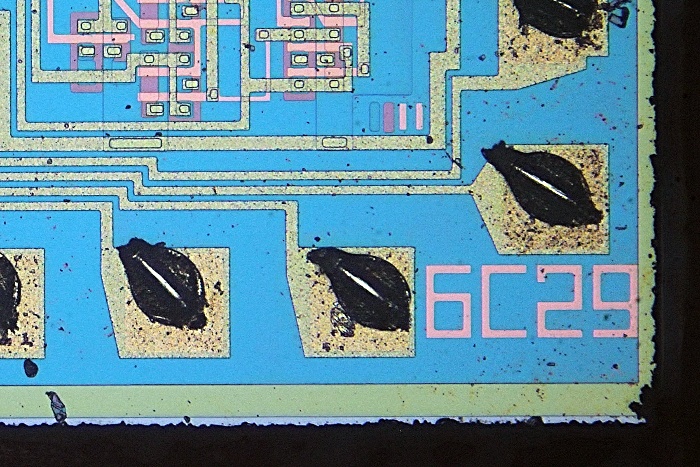

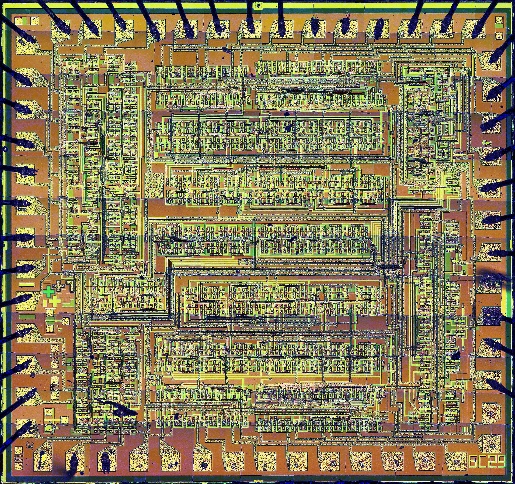

"У кристалла имеется 13 незадействованных выводов. Нижняя часть топологии кристалла практически симметрична и тождественна верхней задействованной части топологии (это выходы на индикатор). Незадействованная часть - это индикация секунд. Разряды десятков минут и секунд высвечивают только цифры от 0 до 6 и поэтому возможна экономия одного вывода. Вот и выходит, что разряд D1 (десятки часов) имеет 3 вывода, D2 — 7 выводов, D3 — 6 выводов, D4 — 7 выводов, D5 — 6 выводов, D6 — 7 выводов. Мы имеем лишних 13 выводов, это как раз разряды D5 и D6 (6 + 7 = 13 выводов).

Возможно имелся аналог, который передрали целиком, а индикация секунд не потребовалась. По цоколевке БС29 почти совпадает с половинкой µPD2006G, а по функциональной схеме больше похожа на µPD6517P3, однако полного совпадения нет. Возможно у NEC была малоизвестная микросхемка-прототип, которая стала образцом копирования.

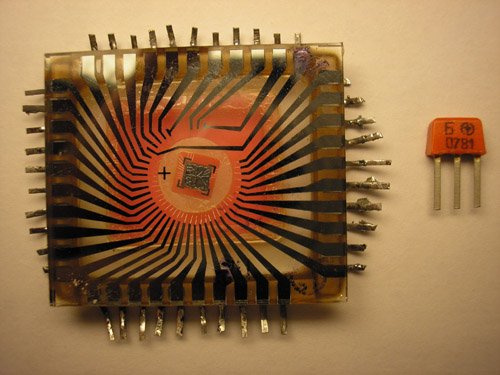

Это корпусная инкарнация бескорпусной COB микросхемы К2СС011 из наручных часов Б6-202. Совпадает практически все, а самое главное порядок всех выводов. У К2СС011 в нужном месте имеются недостающие 13 выводов."

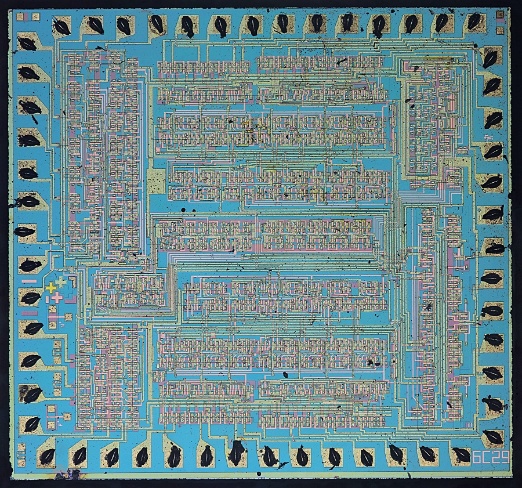

(фото с форума Радиокартинки)

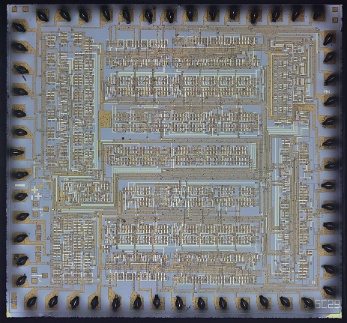

(фото с форума Портативное ретрорадио)

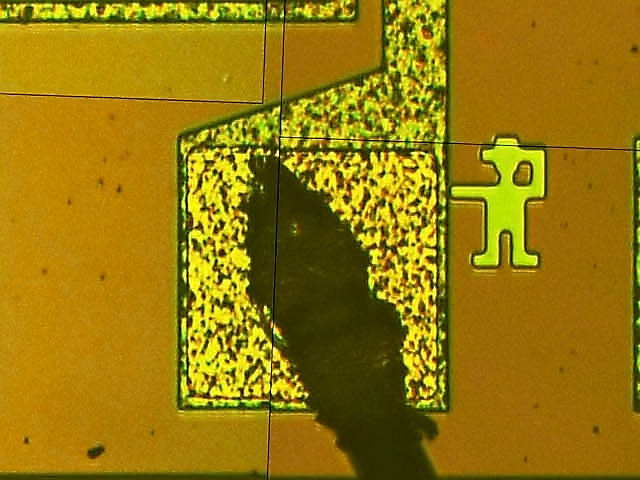

(фото с форума Радиокартинки)

(фото с форума Радиокартинки)

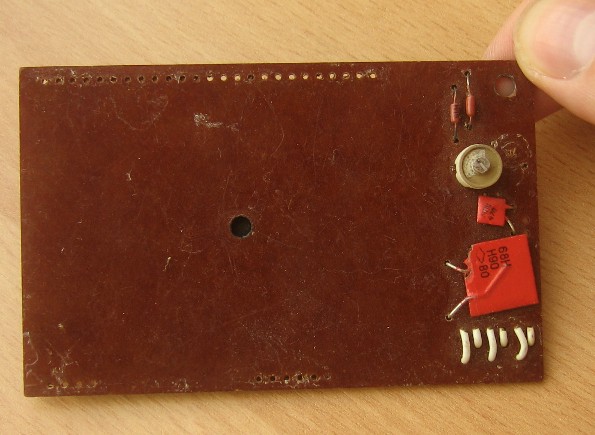

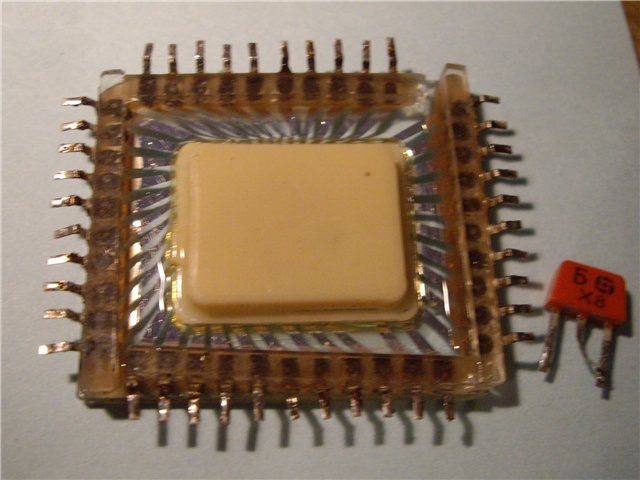

Вот фото платы с обратной стороны:

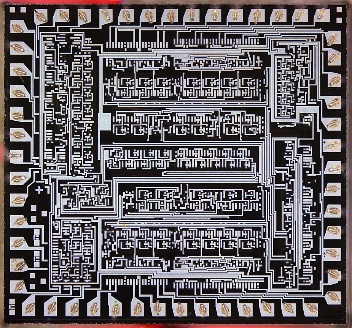

(фото с форума Портативное ретрорадио)

(фото с форума Портативное ретрорадио)

(фото с форума Портативное ретрорадио)
