75ГД16А2Р

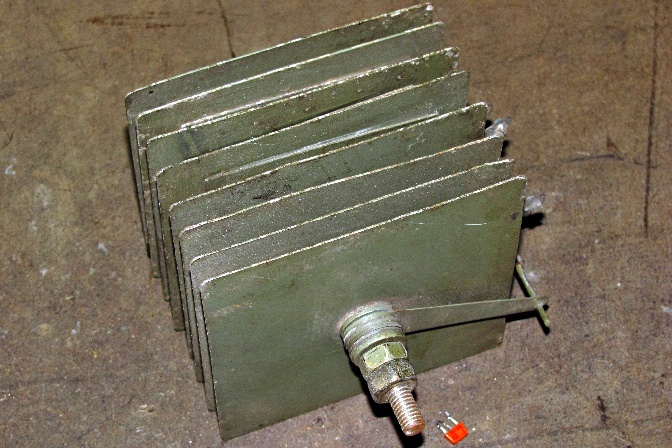

(фото с форума "Портативного ретрорадио")

Селеновый сдвоенный двухплечный выпрямитель, элементы собраны на алюминиевом основании, катодный электрод выполнен из сплава олова с кадмием. Подводимое напряжение 400 В, выпрямленное напряжение не менее 150 В, выпрямленный ток 1,2 А.

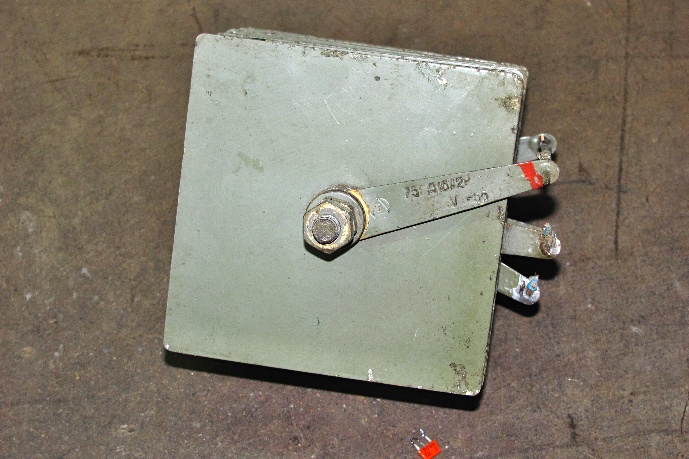

(фото с форума "Портативного ретрорадио")

Производитель - завод полупроводниковых приборов, Йошкар-Ола (бывш. ПО "Изотоп").

Общие данные на селеновые выпрямители - здесь.

Справочный листок на выпрямители из элементов размером 75х75мм - здесь и здесь (две версии).

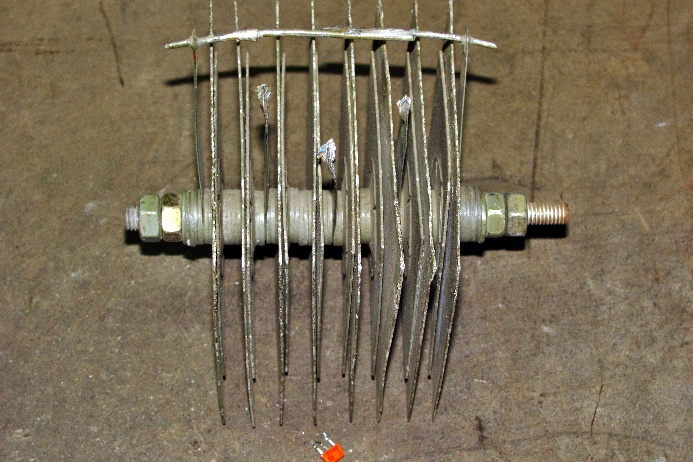

(фото с форума "Портативного ретрорадио")

Источники:

1. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
2. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971
3. Полупроводниковые приборы. Справочник. Издание второе - Министерство электронной промышленности. ВНИИ "Электронстандарт", 1976
4. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
