Серия 500

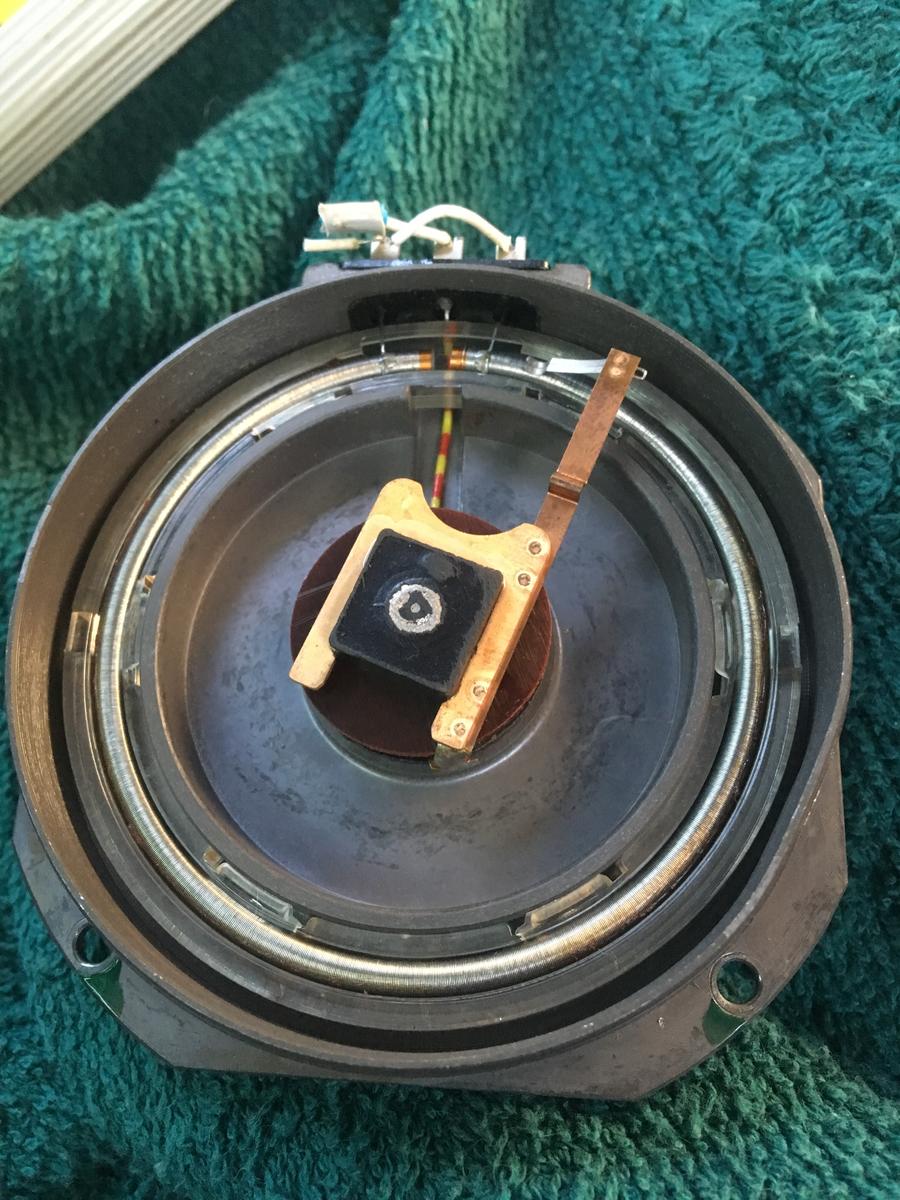

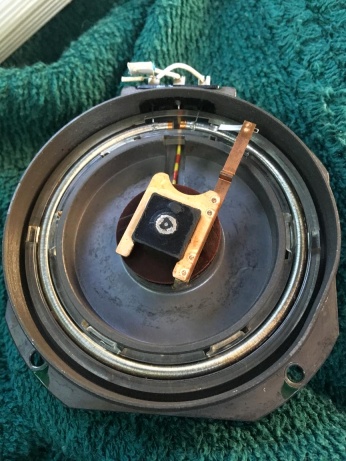

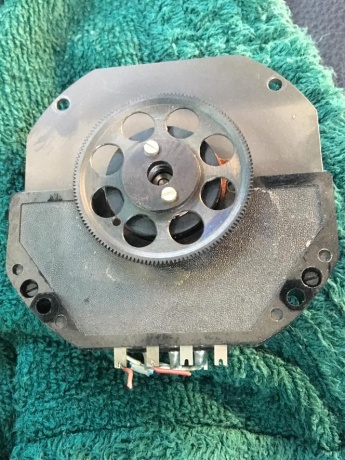

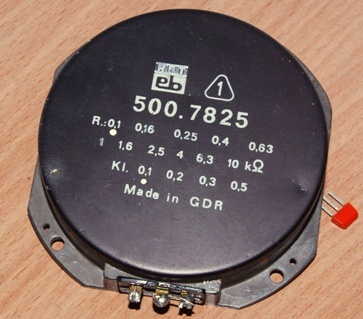

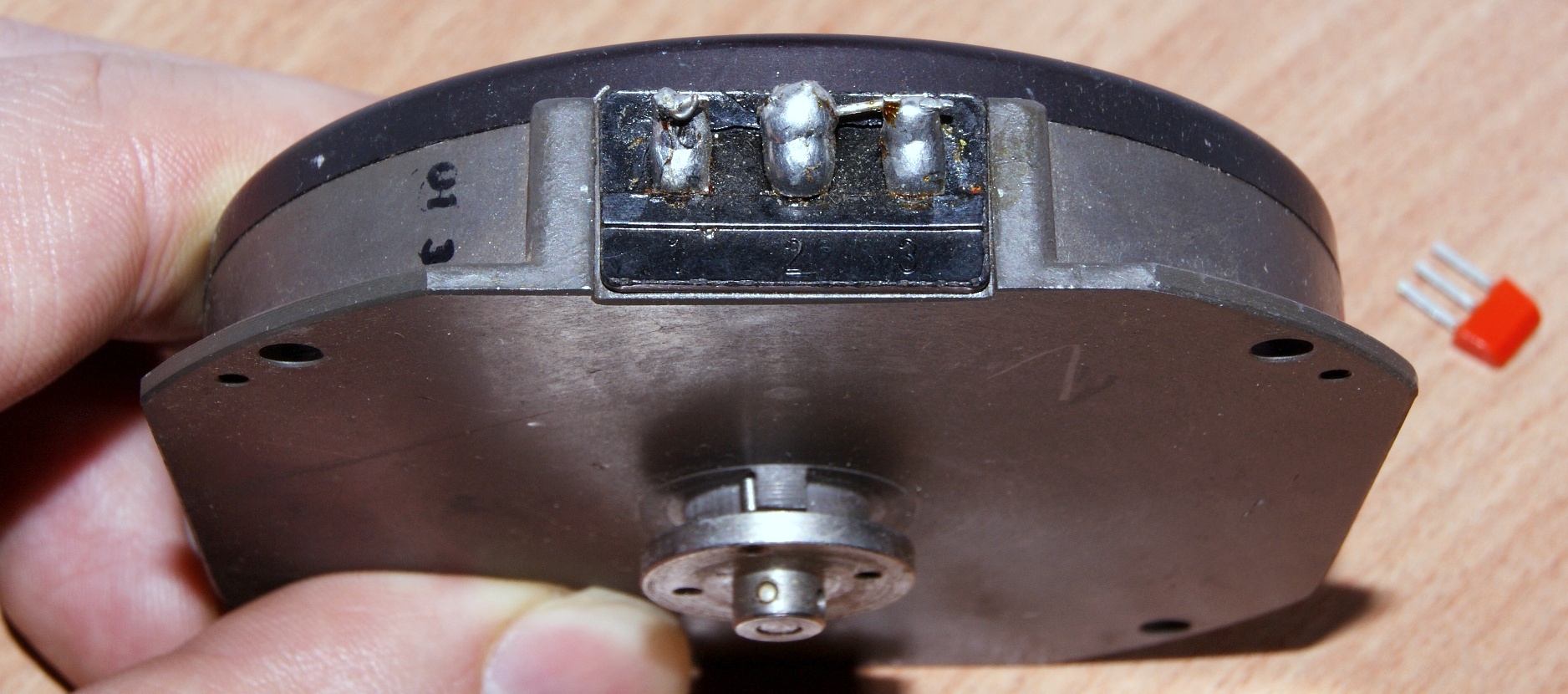

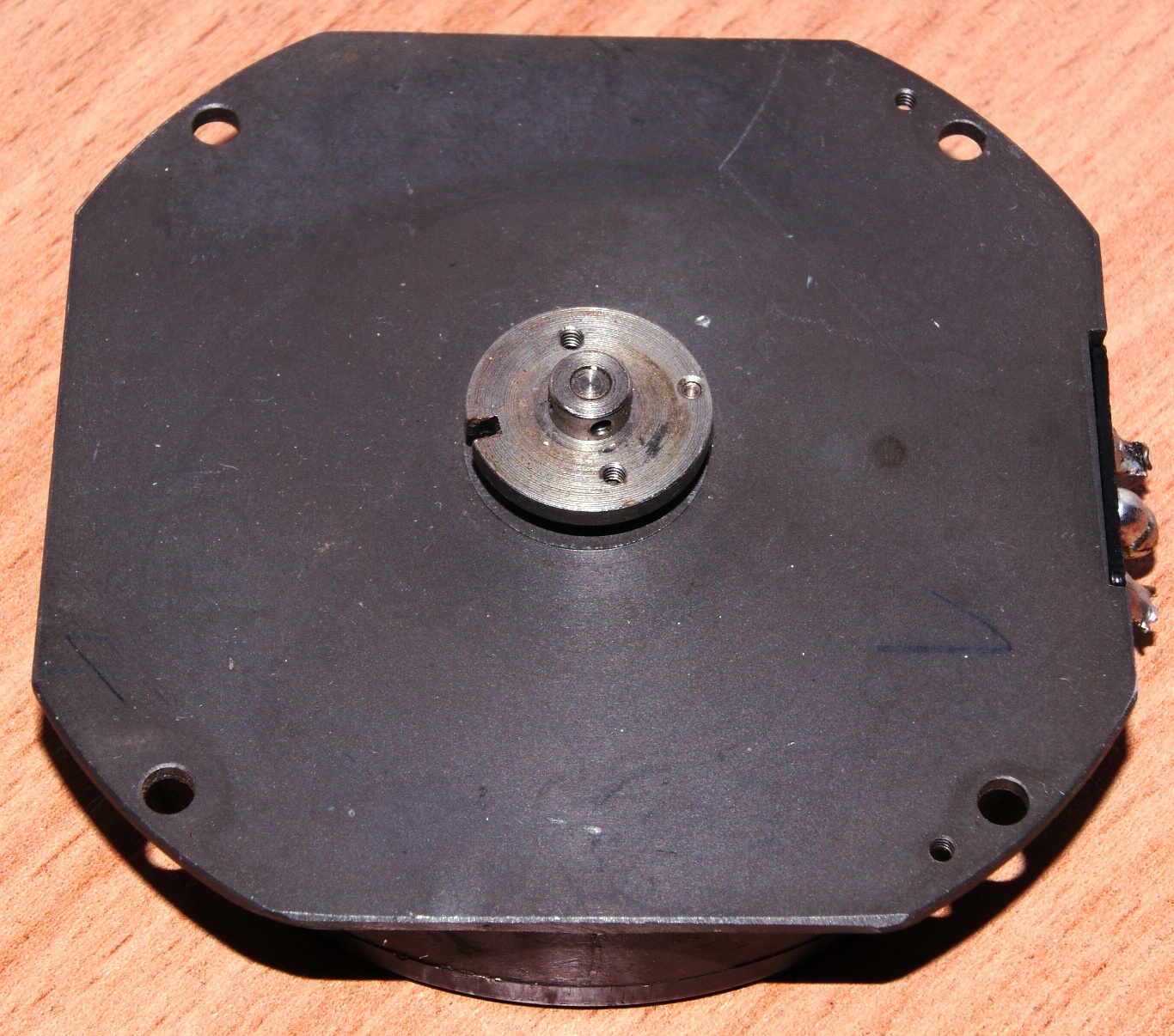

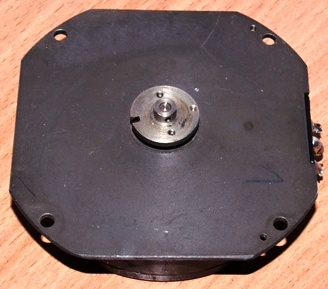

Интересный переменный резистор 500.7825 производства ГДР, который мне прислал Владимир из Перми. Встречаются и другие подтипы из этой серии; по конструкции они очень похожи на отечественные потенциометры наподобие 15-СБ10-14. Хотя, конечно размеры...

Это проволочный прецизионный измерительный потенциометр с повышенной износоустойчивостью (до миллиона циклов). По всей вероятности, основное назначение их - датчики положения или углового перемещения автоматических систем управления в различных отраслях техники.

На серию 500 у меня есть вырезка из справочника, но вариантов 5425 и 7825 там нет. Всё же в целом особенности оценить можно.

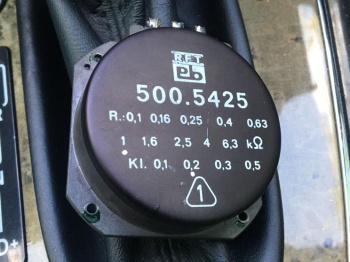

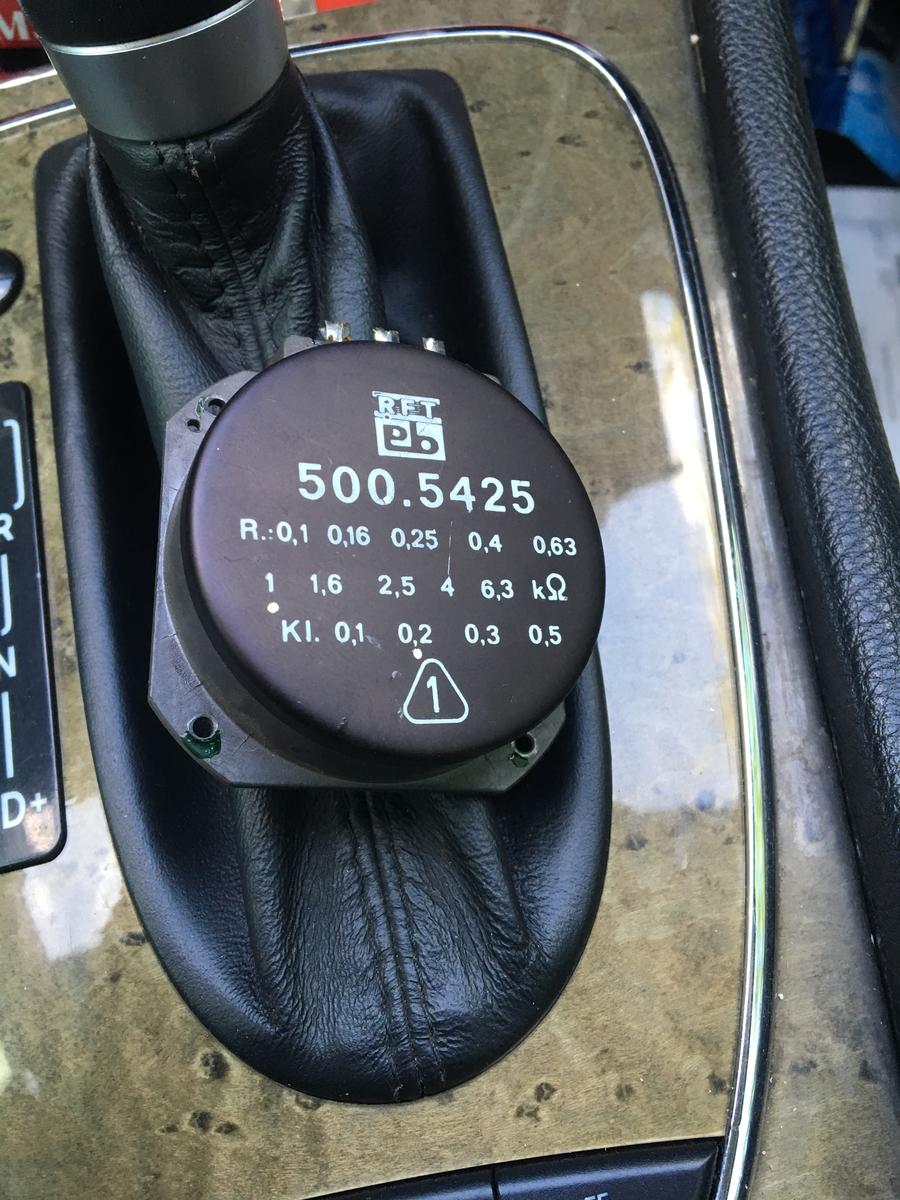

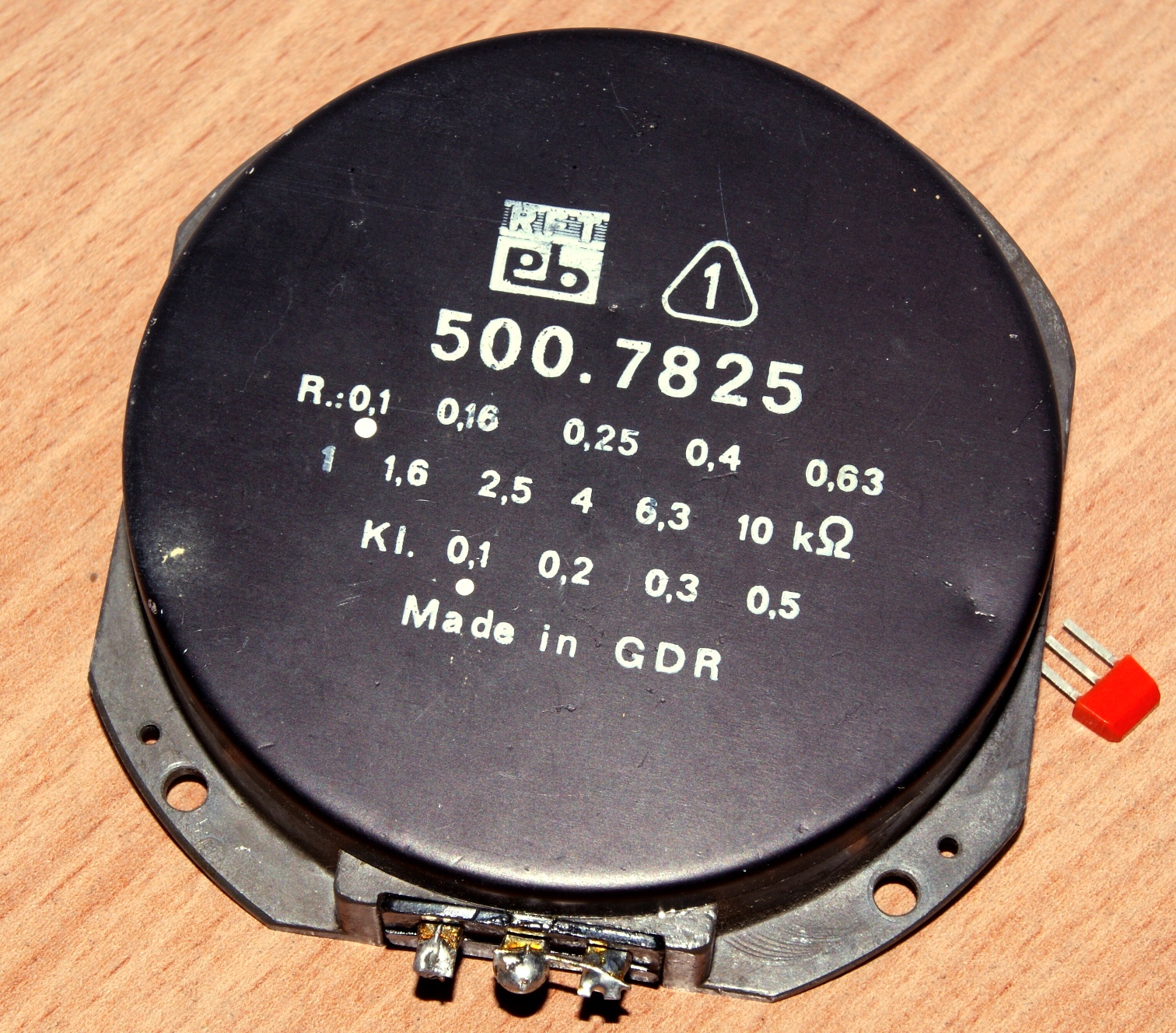

Как это нередко было у немецких прецизионных потенциометров, на резисторе нанечены все возможные значения параметров - в данном случаем номинал и линейность - а цифры для данного конкретного экземпляра помечены белой точкой. Т.е. это резистор на 0,1 кОм с линейностью 0,1%.

Судя по надписи "Made in GDR" - резистор предназначался на экспорт?

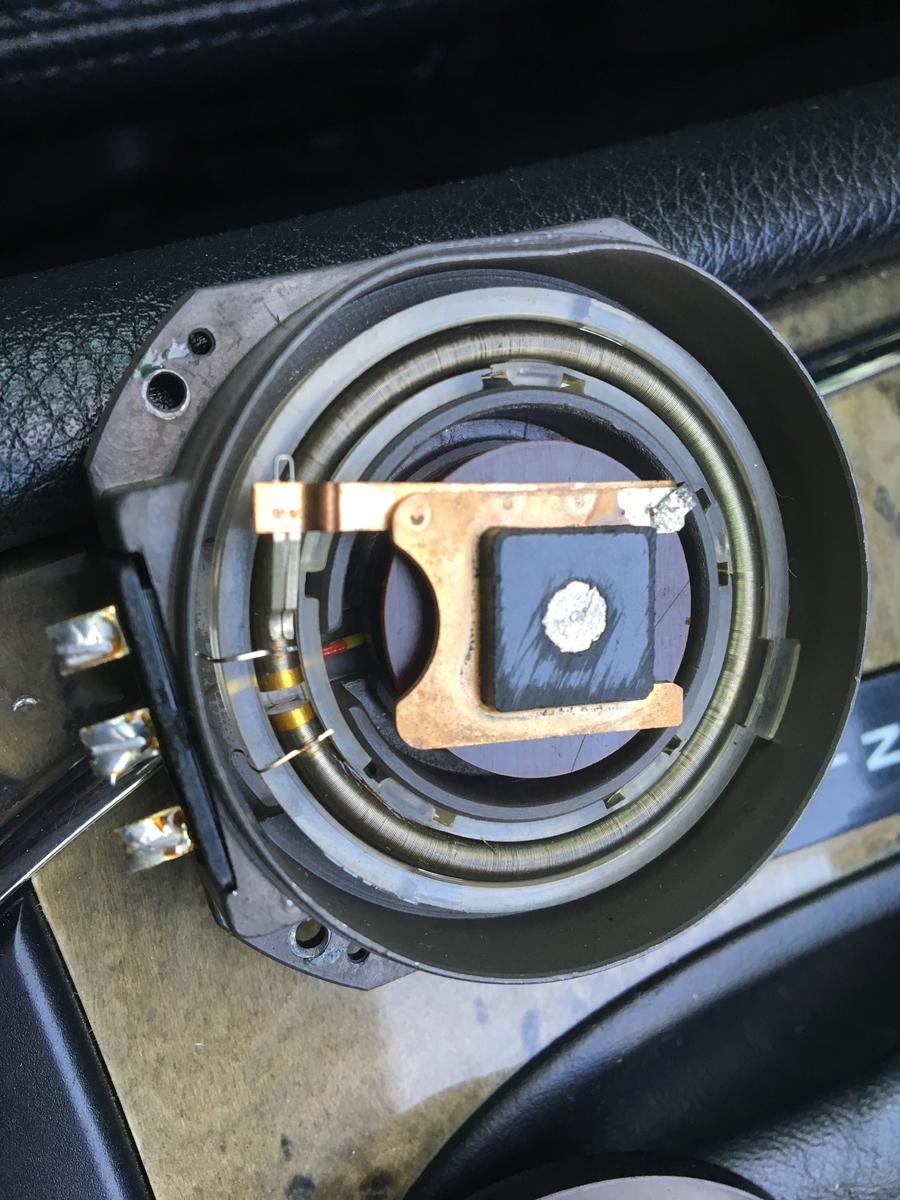

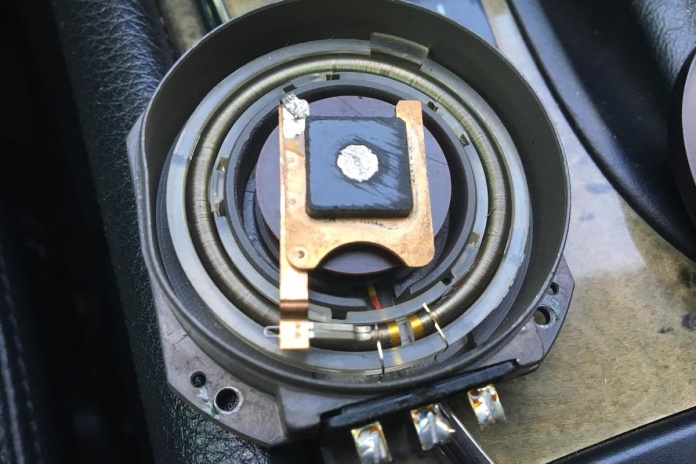

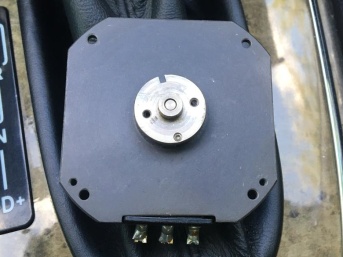

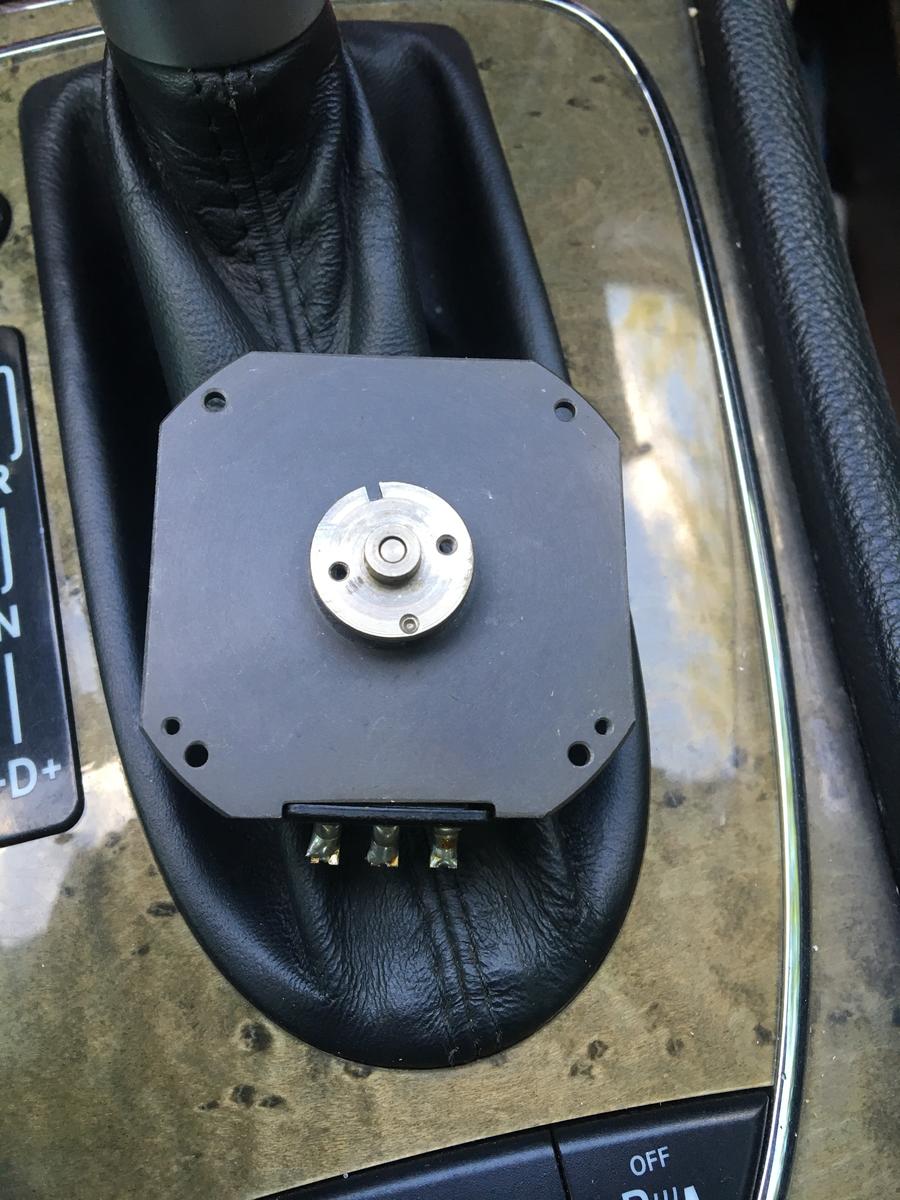

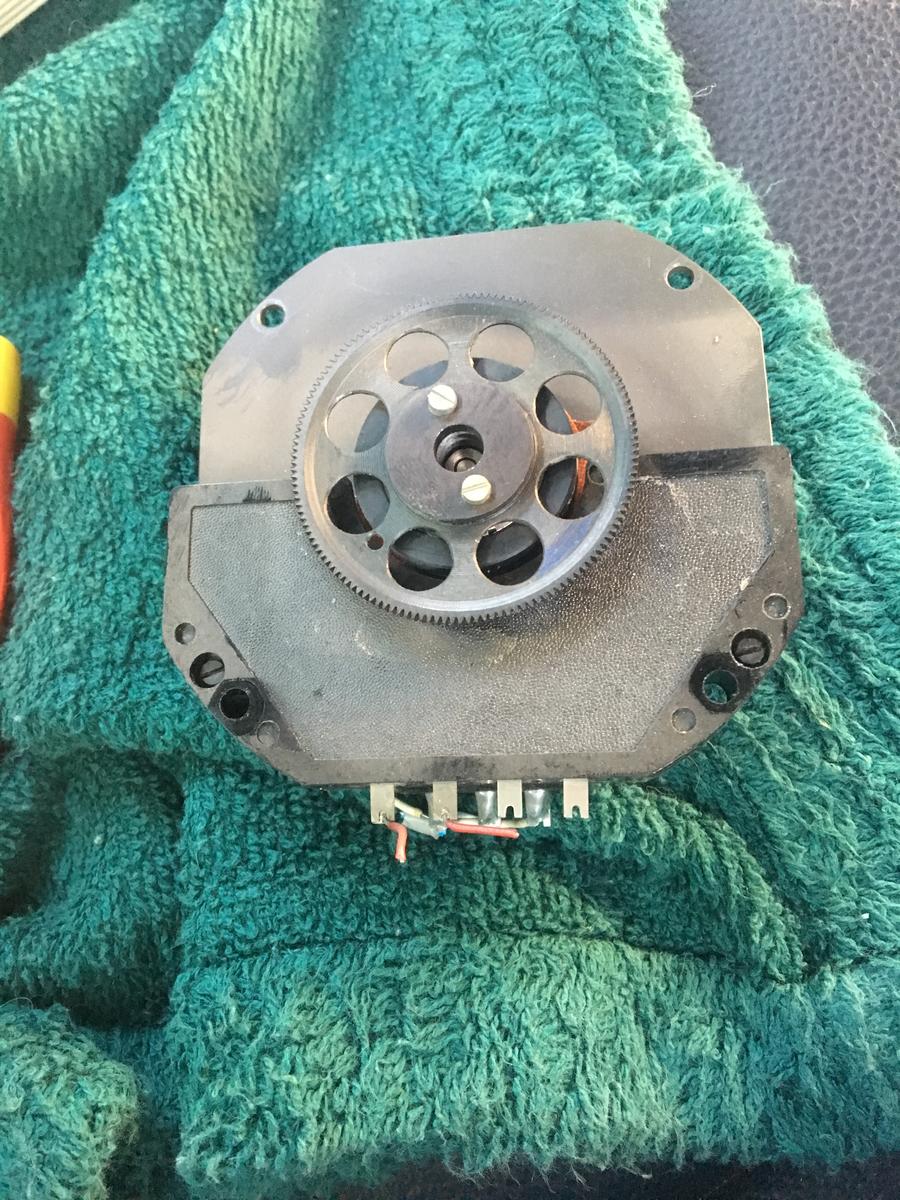

(фото с Форума радиодеталей)


(фото с Форума радиодеталей)

(фото с Форума радиодеталей)

(фото с Форума радиодеталей)

(фото с Форума радиодеталей)
