серия 4.(К)601ВЖ2

4(К)601ВЖ2 - старое обозначение микросхем (К)1582ВЖ2; это КМОП БМК, характеристики:

размер кристалла - 6х6 мм
степень интеграции - 1500 логических элементов/кристалл
быстродействие на один ЛЭ - 2,5 нс
напряжение питания - 5В +10%
ток потребления в статическом режиме - 50 мкА
максимальное число информационных входов/выходов - 62
рабочий диапазон температур -60...+125' С
тактовая частота - 5 МГц

Производитель - НПО "Физика", г.Москва.

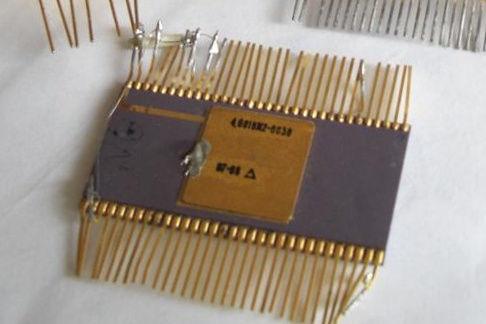

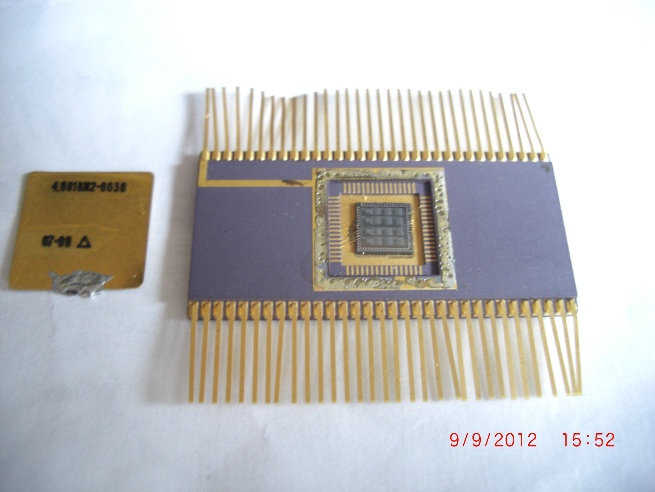

4.601ВЖ2-0030


(фото с форума "Портативное ретрорадио")

Назначение этого чипа неизвестно... Корпус здесь весьма интересен, можно с высокой долей уверенности сказать, что он импортного производства!


(фото с форума "Портативное ретрорадио")

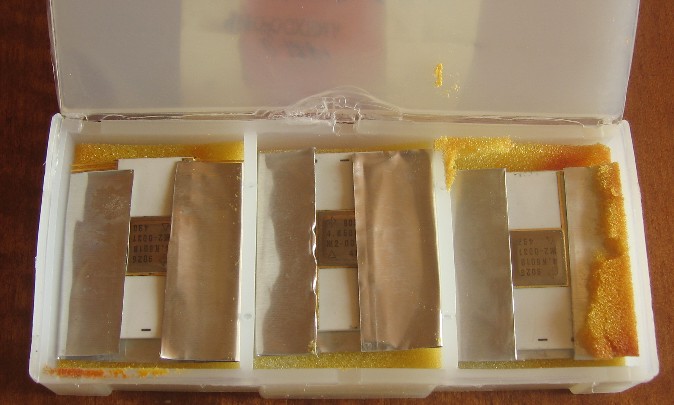

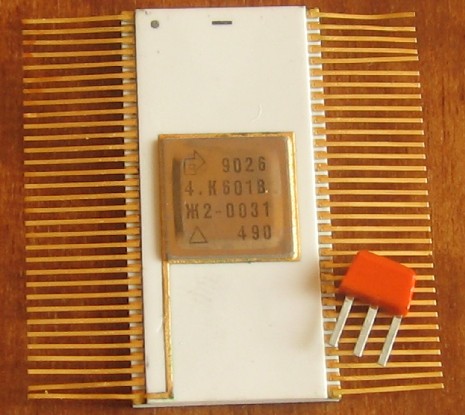

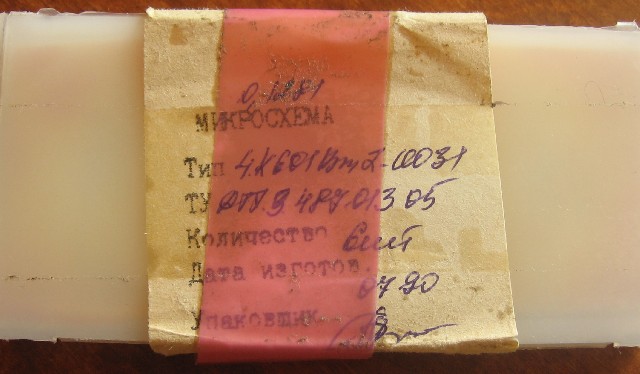

4.К601ВЖ2-0031

Предназначена для системы управления видеомагнитофона "Весна".

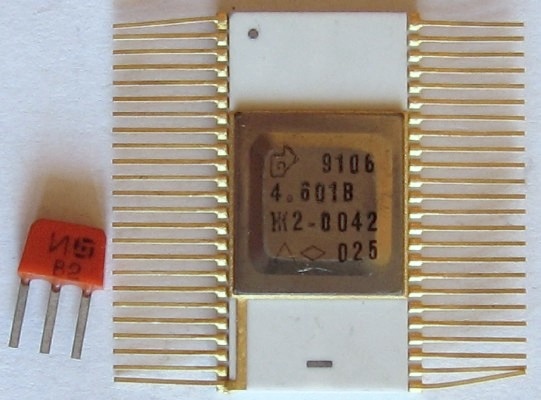

4.601ВЖ2-0042

Назначение - FIFO для устройств по ГОСТ 26765.52-87 (MIL-STD-1553B) (бортовая локальная сеть).

Кстати, цитата из письма "...активно применяются и сейчас. Хотя НПО "Физика" выпускает гораздо более функциональные Н1582ВЖ2-0361 и Н1582ВЖ3Б-0257 для этого стандарта."

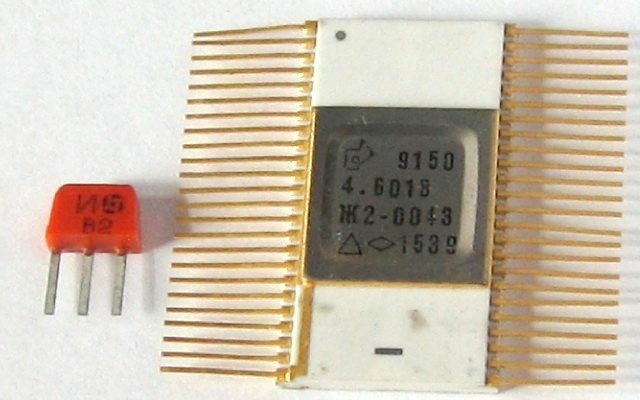

4.601ВЖ2-0043

Назначение - контроллер мультиплексного канала по ГОСТ 26765.52-87 (MIL-STD-1553B) (бортовая локальная сеть).

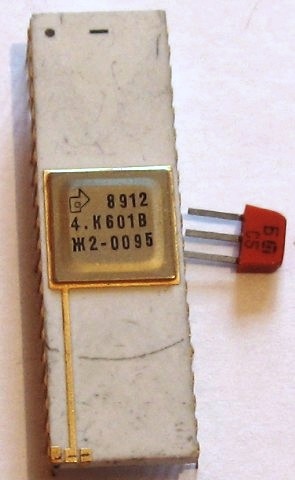

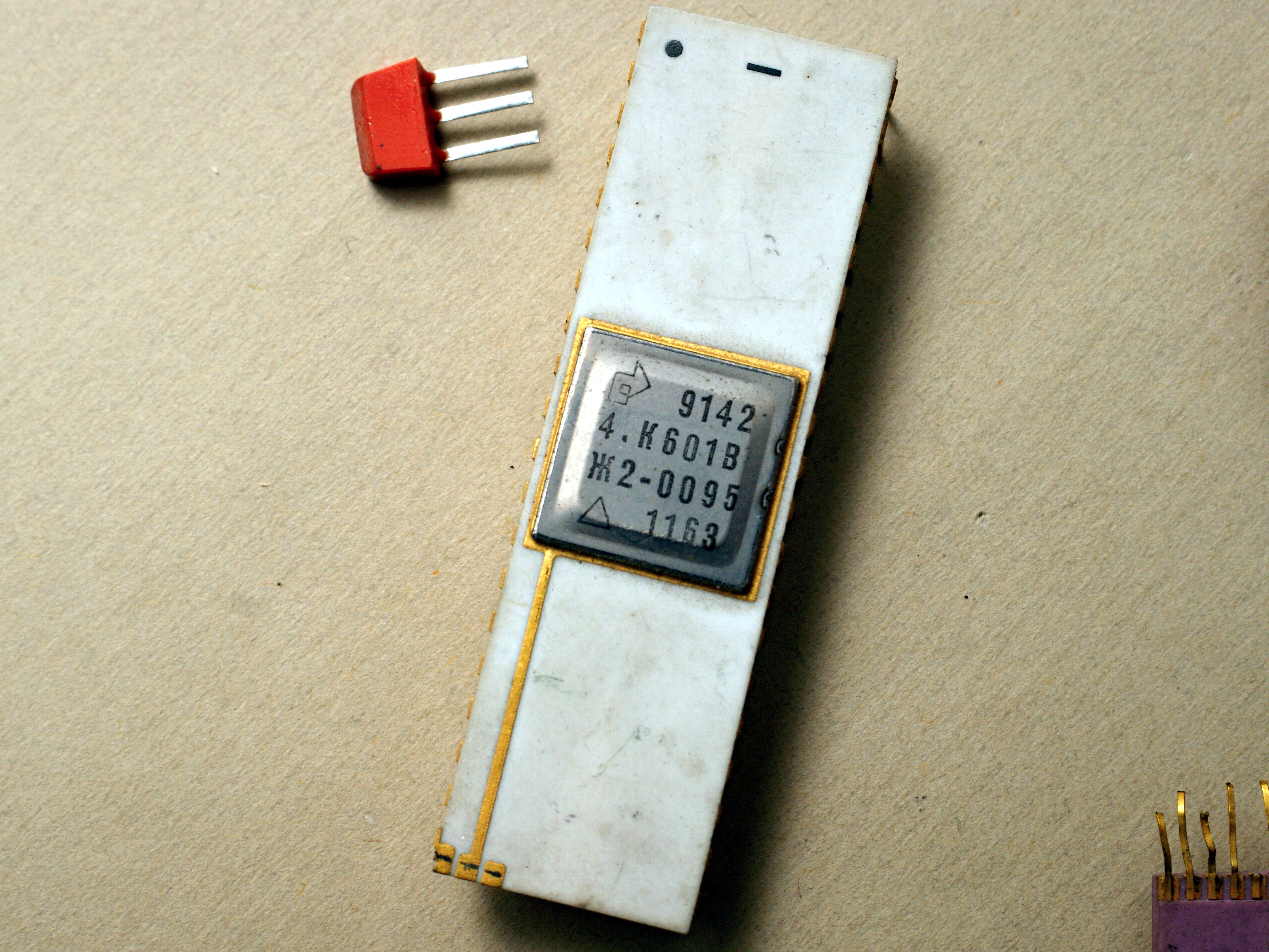

4.К601ВЖ2-0095

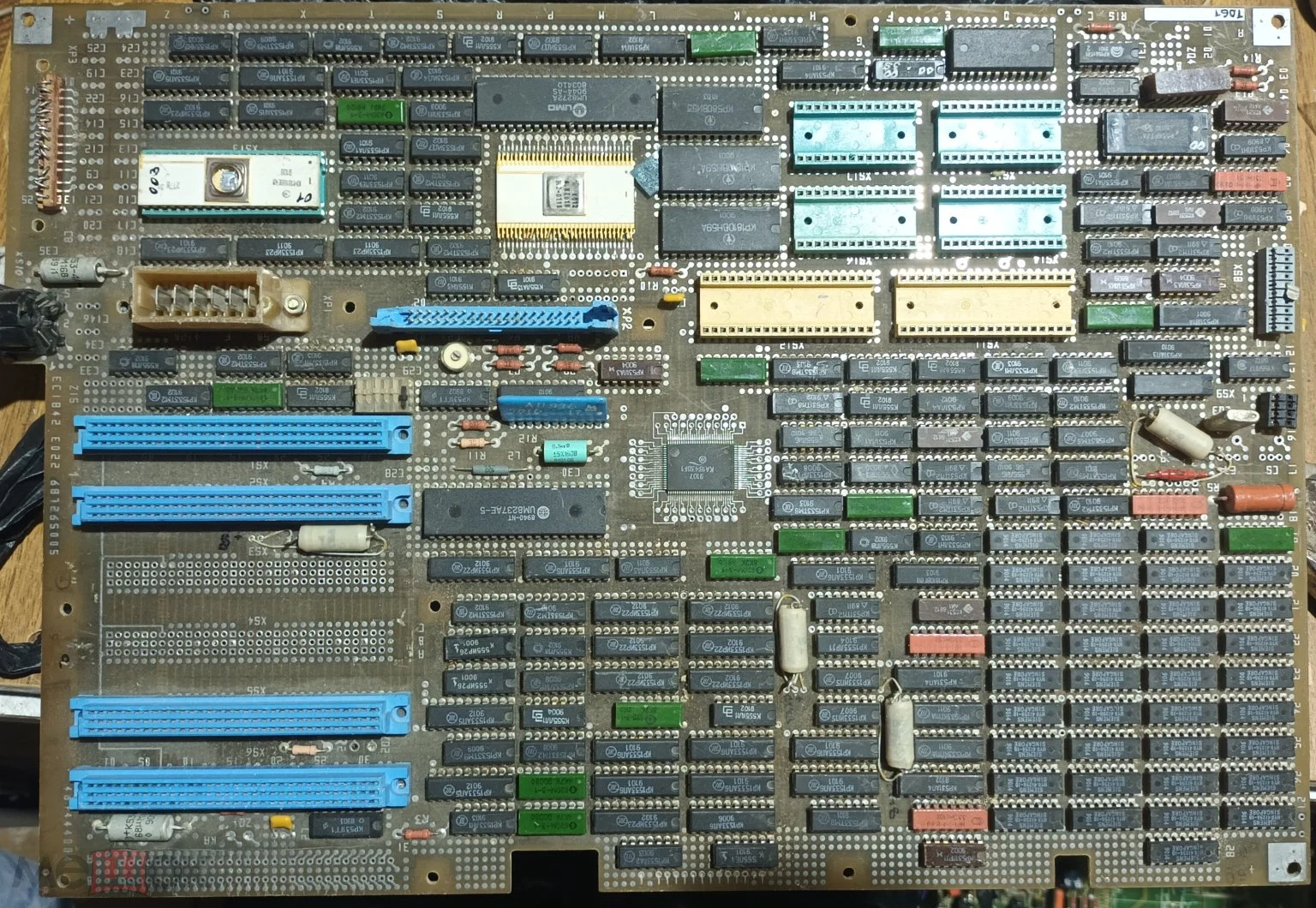

Назначение - контроллер для ПЭВМ ЕС1840, применялась в контроллере жесткого диска ЕС1851.Е015.

Её более поздняя версия - КМ1582ВЖ2-0095.

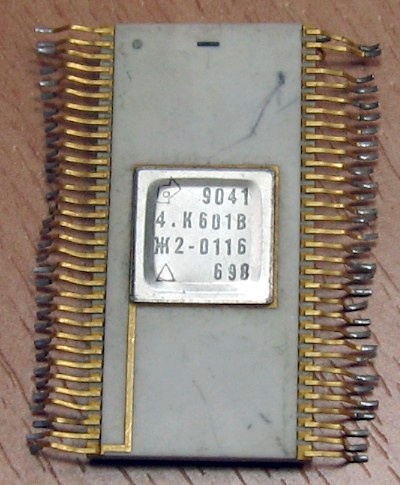

4.К601ВЖ2-0116

Назначение - контроллер НГМД.

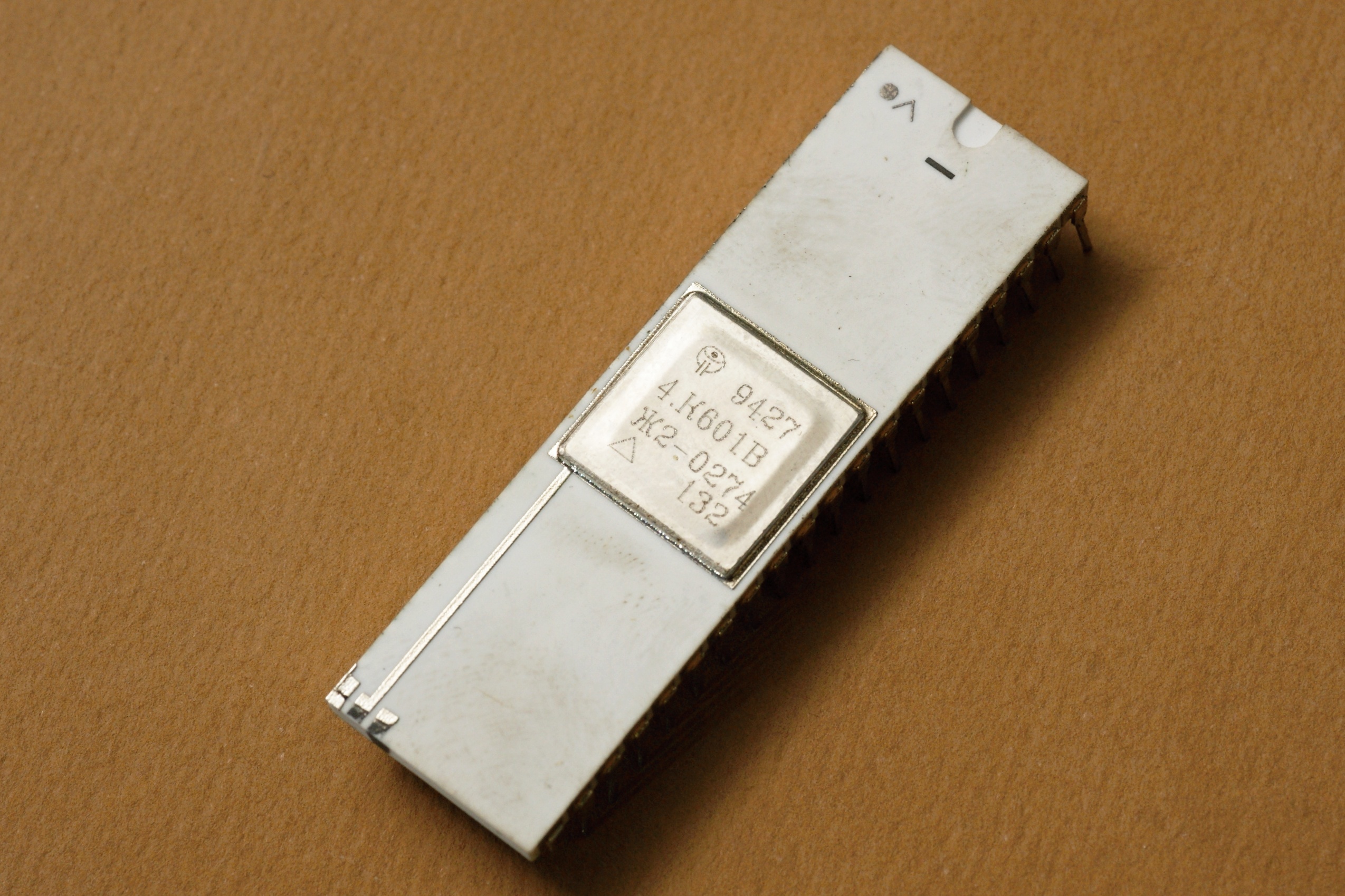

4К.601ВЖ2-0274

Назначение этого чипа неизвестно... Любопытно, что на микросхеме уже новый товарный знак "Физики", хотя на этикетке сохранился старый:

Источники:

1. Интегральные микросхемы и базовые матричные кристаллы для бытовой и промышленной аппаратуры. Справочник / Е.Г. Горпач, О.А. Мокрицкий, П.Б. Поплевин, А.М. Розенман. Под редакцией Е.Г. Горпача. - М.: ТОО "Фирма Развитие", 1993.
