3МД3

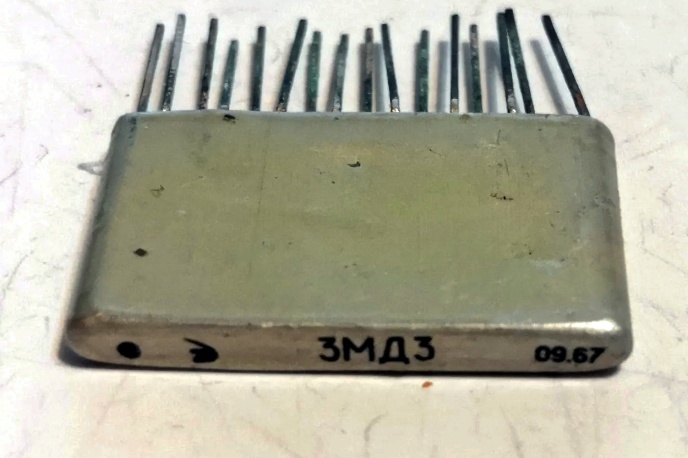

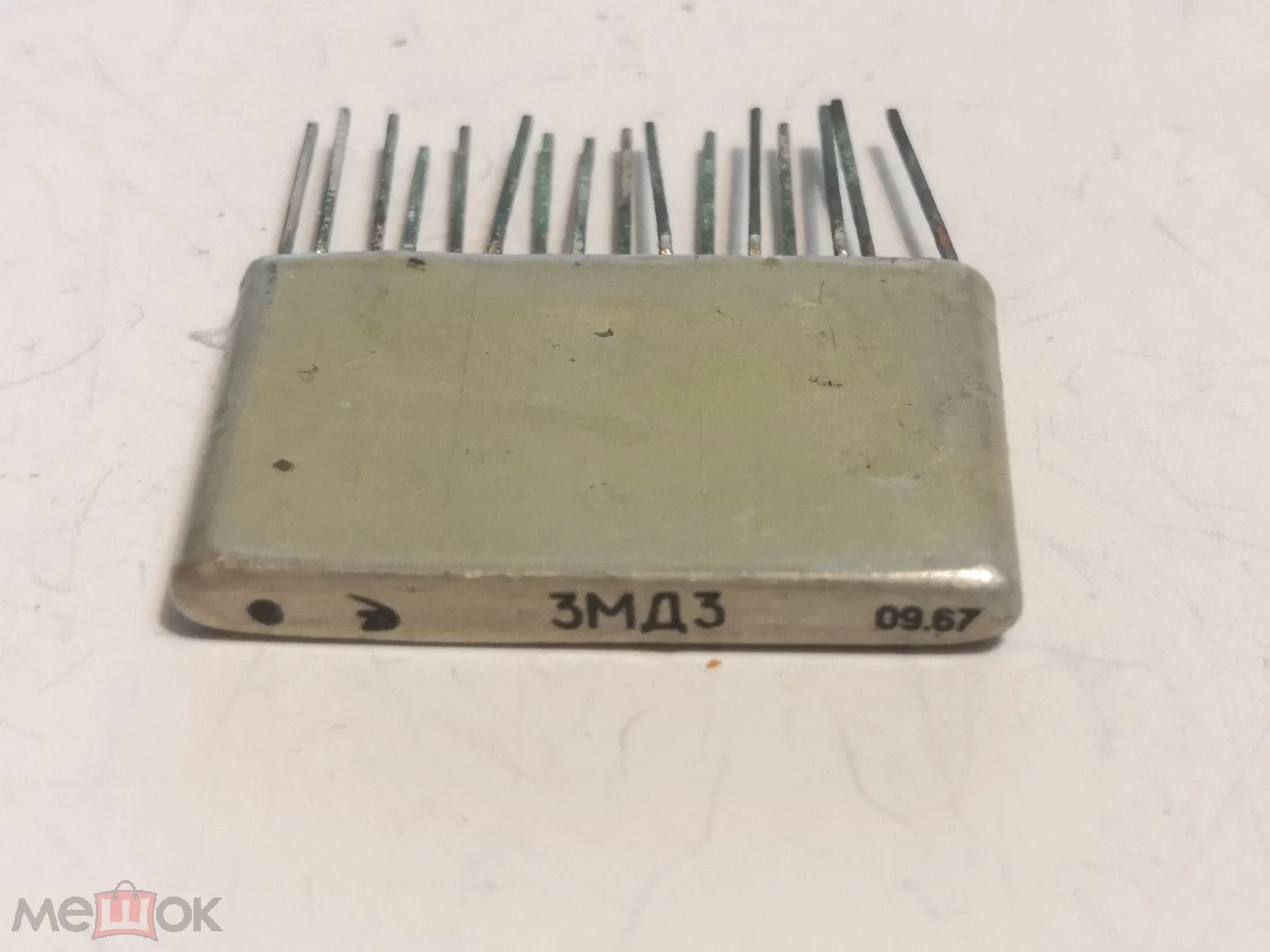

(фото с аукциона Мешок)

Очень интересный экземпляр, пока самый ранний из виденных мной 3МД. Как понимаю, это первые выпуски микросхем 2ЛБ111-2ЛБ113 (дешифратор на шесть входов и восемь выходов или, по другим описаниям, восемь элементов 2ИЛИ-НЕ), до введения стандартных обозначений.

Интерес здесь в производителе. Это зеленоградский НИИ точной технологии, ныне "Ангстрем". До сих пор все материалы говорили, что серия "Пенал" (3МД, затем 211 серия) разработаны в Киевском НИИ Микроприборов. Но, похоже, что корни всё же растут из НИИТТ...

  Справочные данные на серию 3МД.

Похоже, что на столь раннем этапе микросхемы ещё не разбраковывались по параметрам (т.е. 3МД3А, 3МД3Б, ... и далее 2ЛБ111, 2ЛБ112, ...).

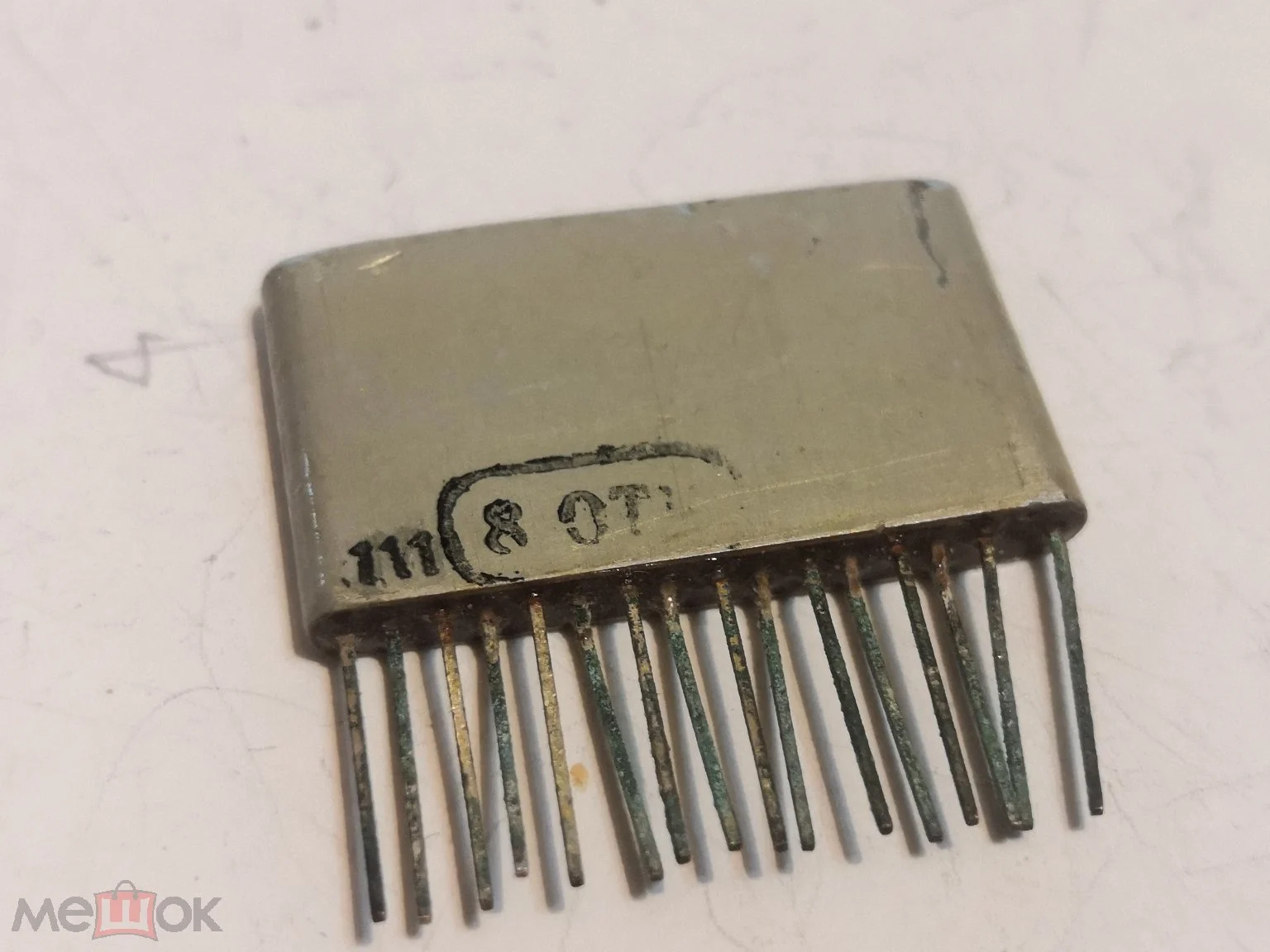

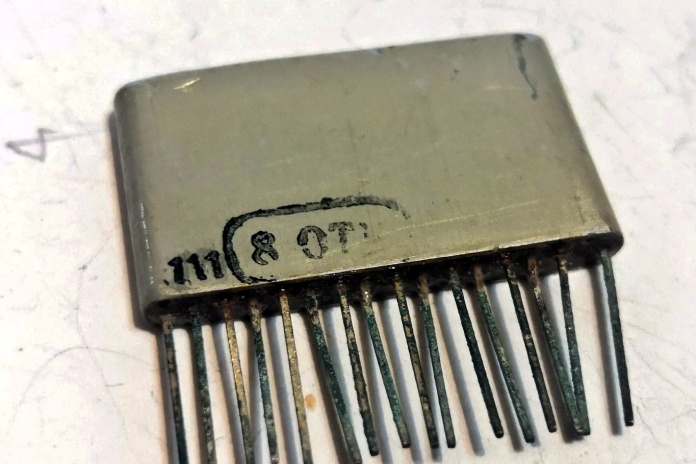

(фото с аукциона Мешок)

Источники:

1. Авиационные цифровые управляющие комплексы. - Управление Главнокомандующего Военно-Воздушными Силами. Военное издательство Министерства Обороны ССР. Москва - 1972.
