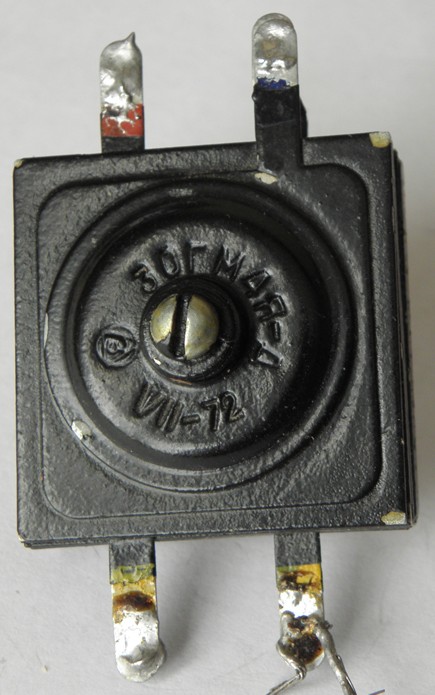

(фото Виктора Бахарева)

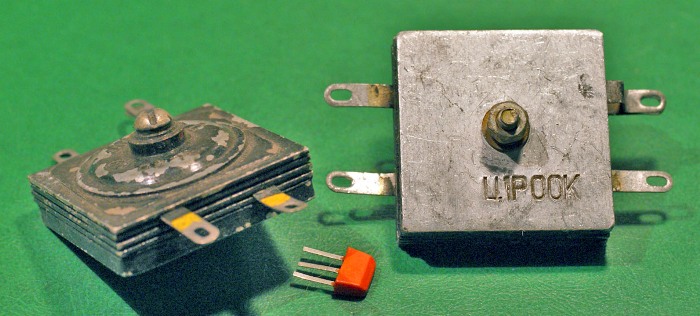

(фото Виктора Бахарева)
| Селеновый однофазный мост сплошной сборки на стяжном стержне.
Подводимое напряжение 25 В, выпрямленное напряжение не менее 18 В, выпрямленный ток 1,2 А. Особенность конструкции - в целях снижения переходного сопротивления элемента между слоем алюминия, покрытого висмутом, и селеном наносится тонкий слой теллура; это даёт возможность увеличить плотность тока. Этот выпрямитель относится к так называемой серии "Контакт". Выпрямители селеновые сплошной сборки типа «Контакт» предназначены для преобразования переменного тока частотой до 2000 Гц в ток постоянного направления (выпрямленный ток), применяются в различной радиотехнической аппаратуре, для питания силовых цепей портативных транзисторных магнитофонов и других установках и приборах. Производитель - завод полупроводниковых приборов, Йошкар-Ола (бывш. ПО "Изотоп"). Общие данные на селеновые выпрямители - здесь. Справочный листок на выпрямители из элементов размером 30х30мм - здесь. |

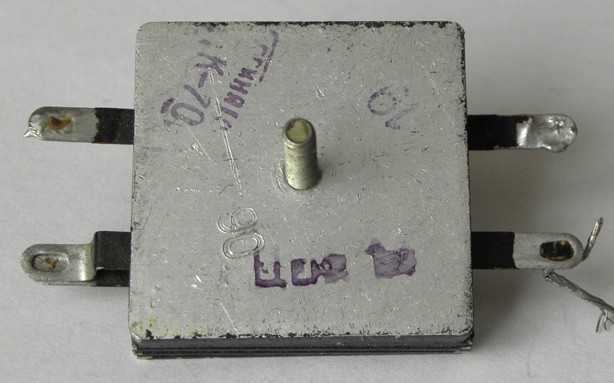

 (фото Виктора Бахарева) |
(фото Виктора Бахарева)
(фото Константина Смолярова)
Источники:
1. Полупроводниковые приборы. Справочник. Издание второе - Министерство электронной промышленности. ВНИИ "Электронстандарт", 1976
