2ТС843А

транзистор 2ТС843А

О, это вещь, которая принесла мне немало весёлых минут. Больно уж неожиданное исполнение для транзисторной сборки. Такая мощь... И всё - ради десяти Ватт. Ну, правда, суммарный ток приличный, 30 Ампер...

Производитель - московское АО "Плутон". Разработка была окончена в 1980 году, в 1981 начато серийное производство.

Предназначена для источников питания бортовой авиационной техники, а также для систем автоматического управления аппаратуры - что бы это ни обозначало ;)))

Для желающих получить подробную информацию - справочный лист, данные из отраслевого каталога и паспорт от нее.

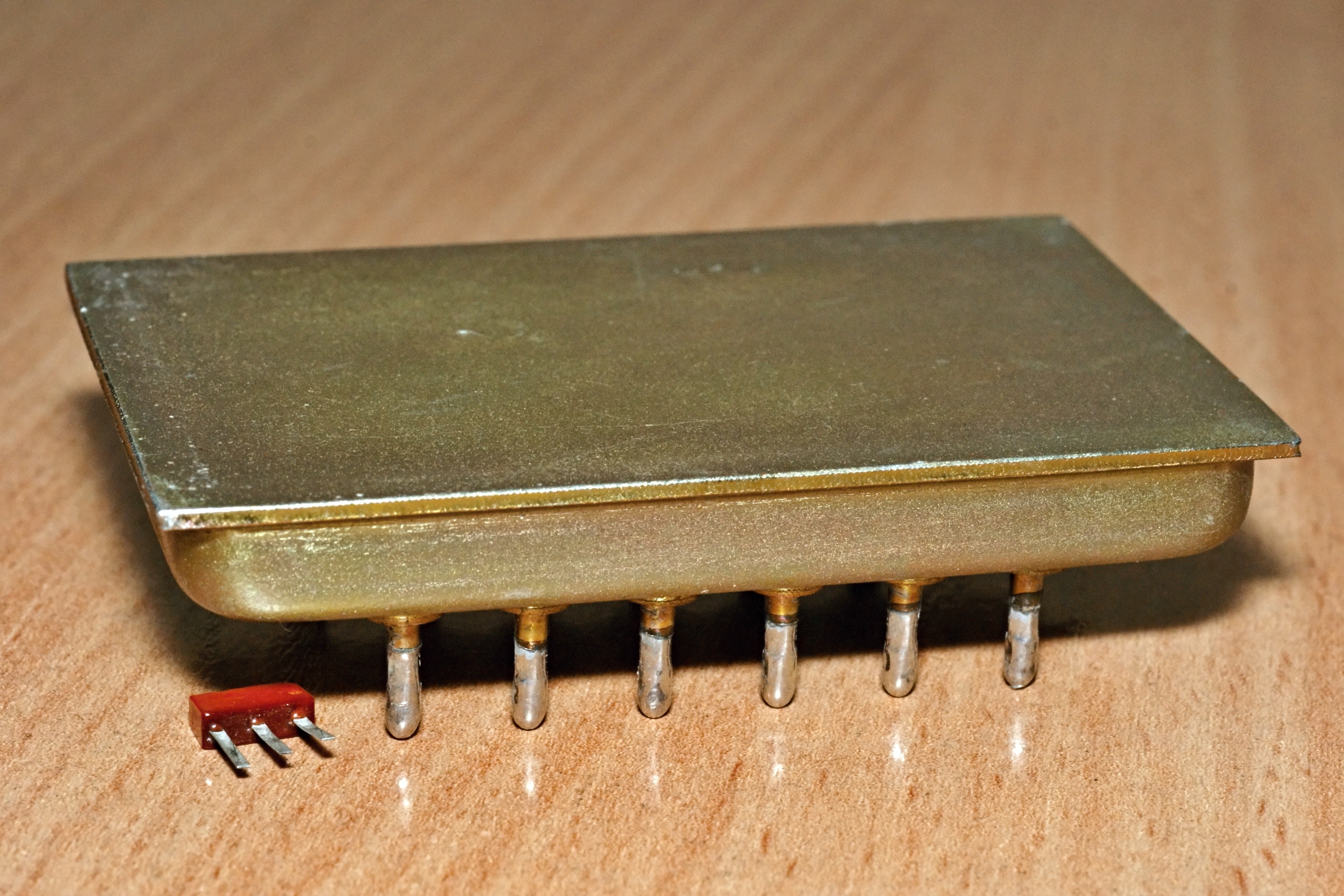

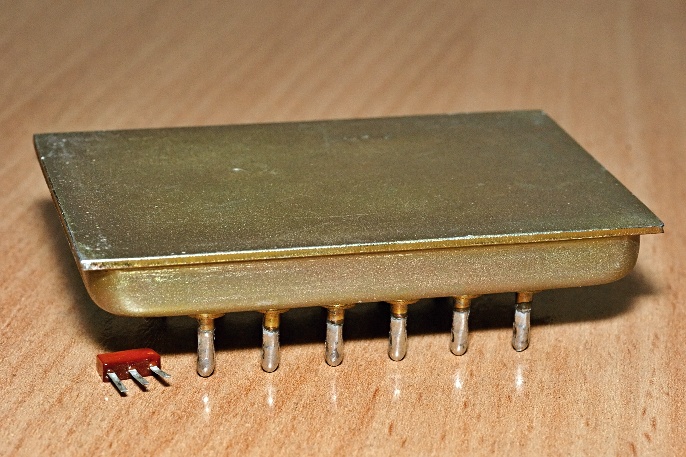

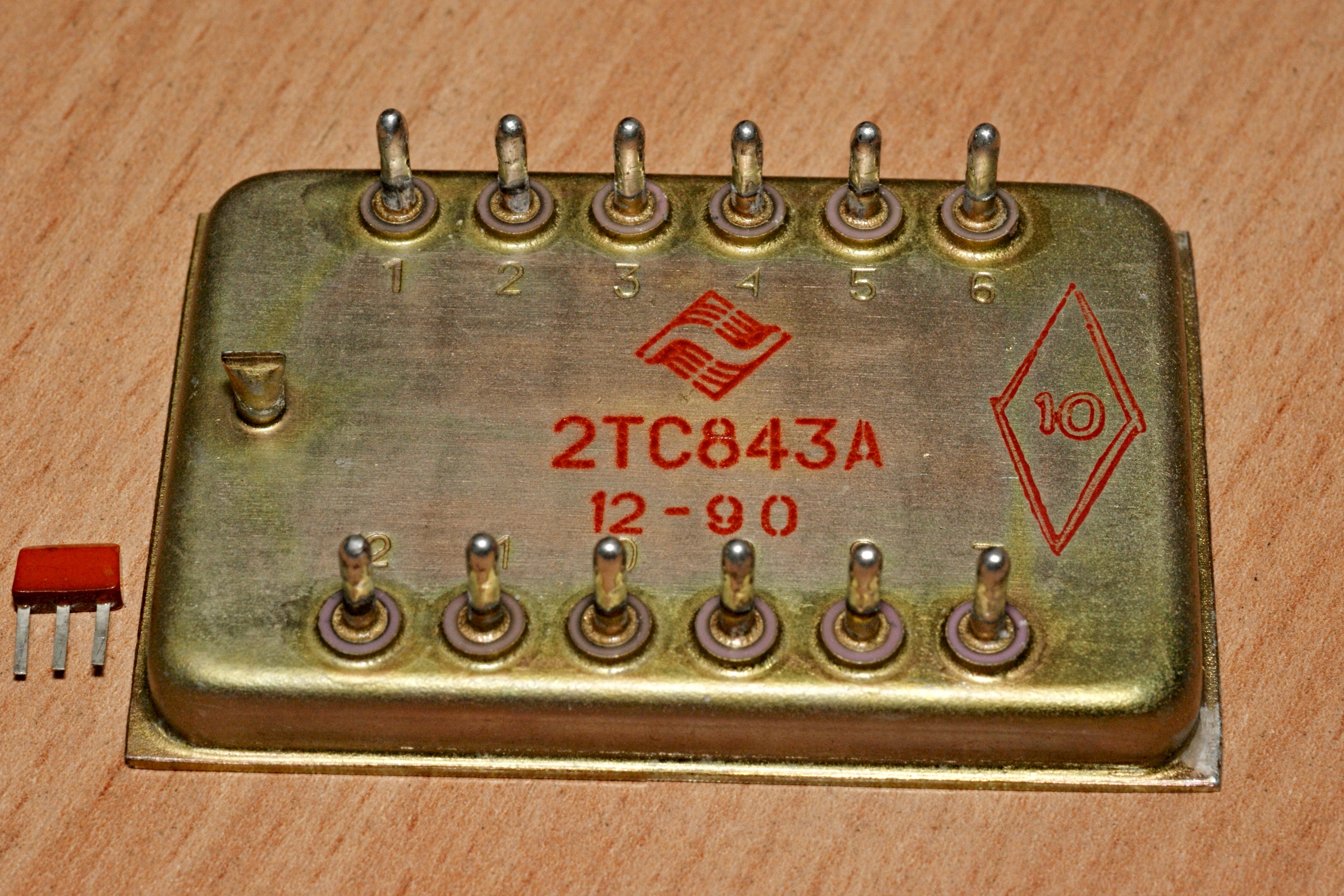

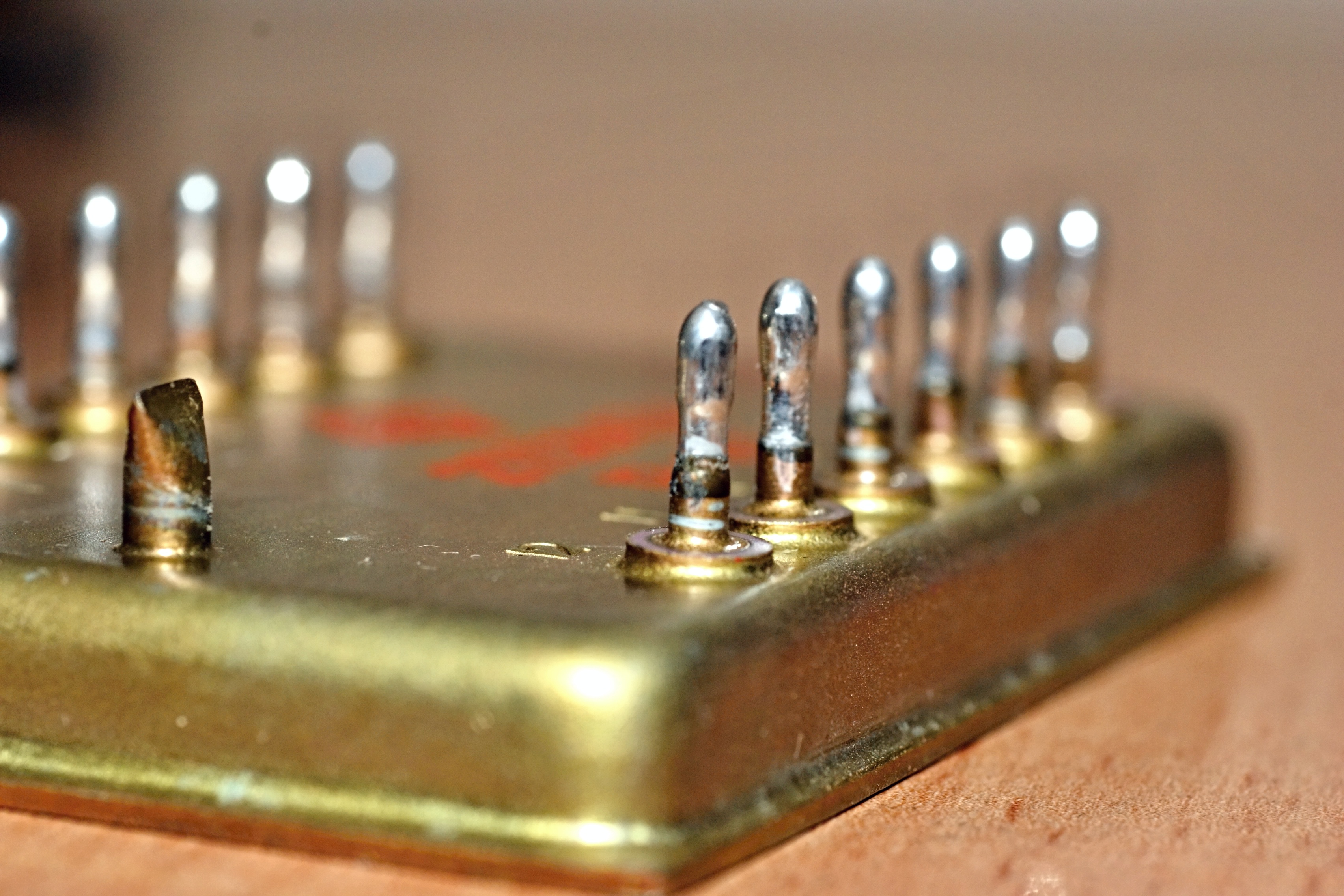

Корпус, кстати, называется "КЛЮЧ".

транзистор 2ТС843А

транзистор 2ТС843А

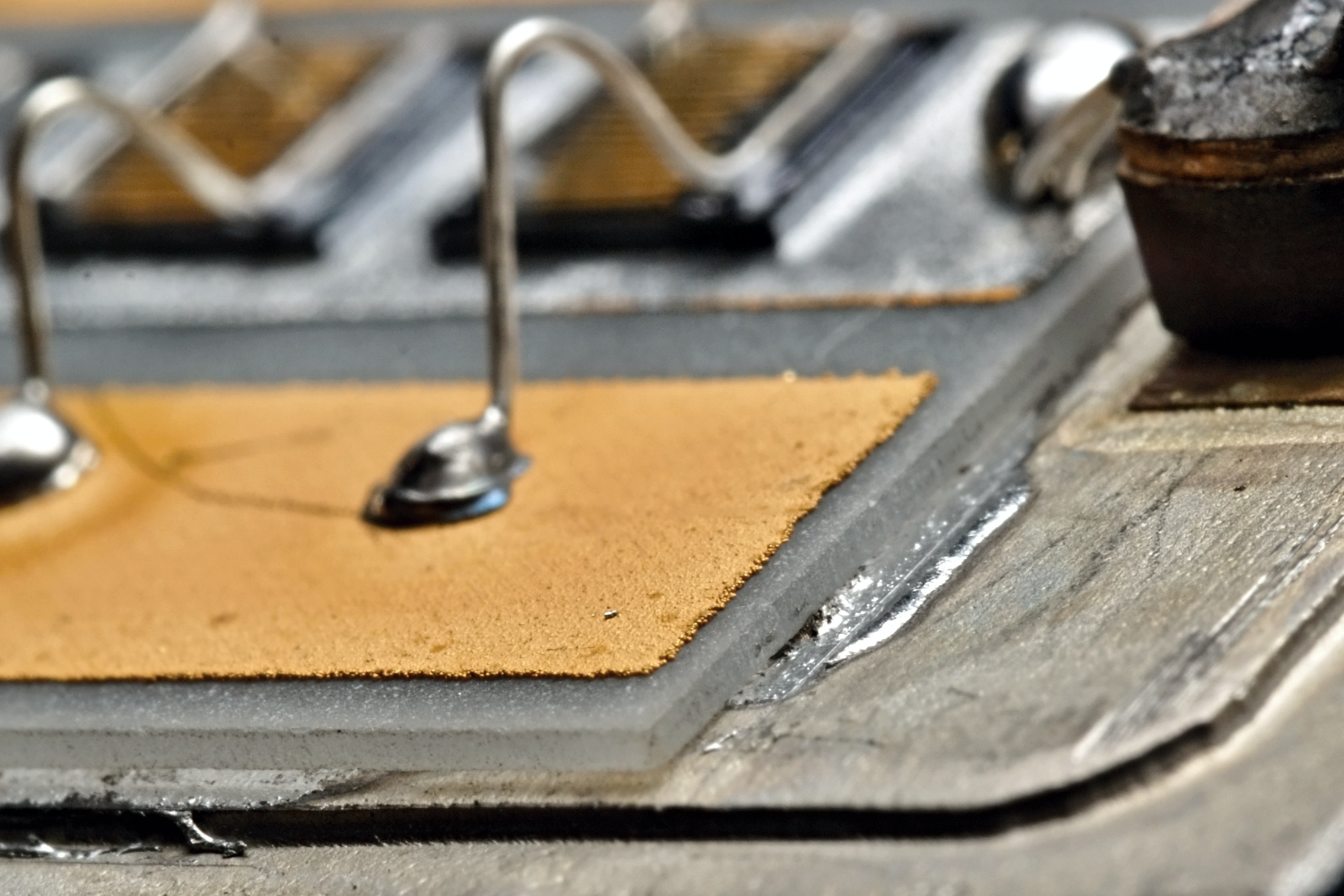

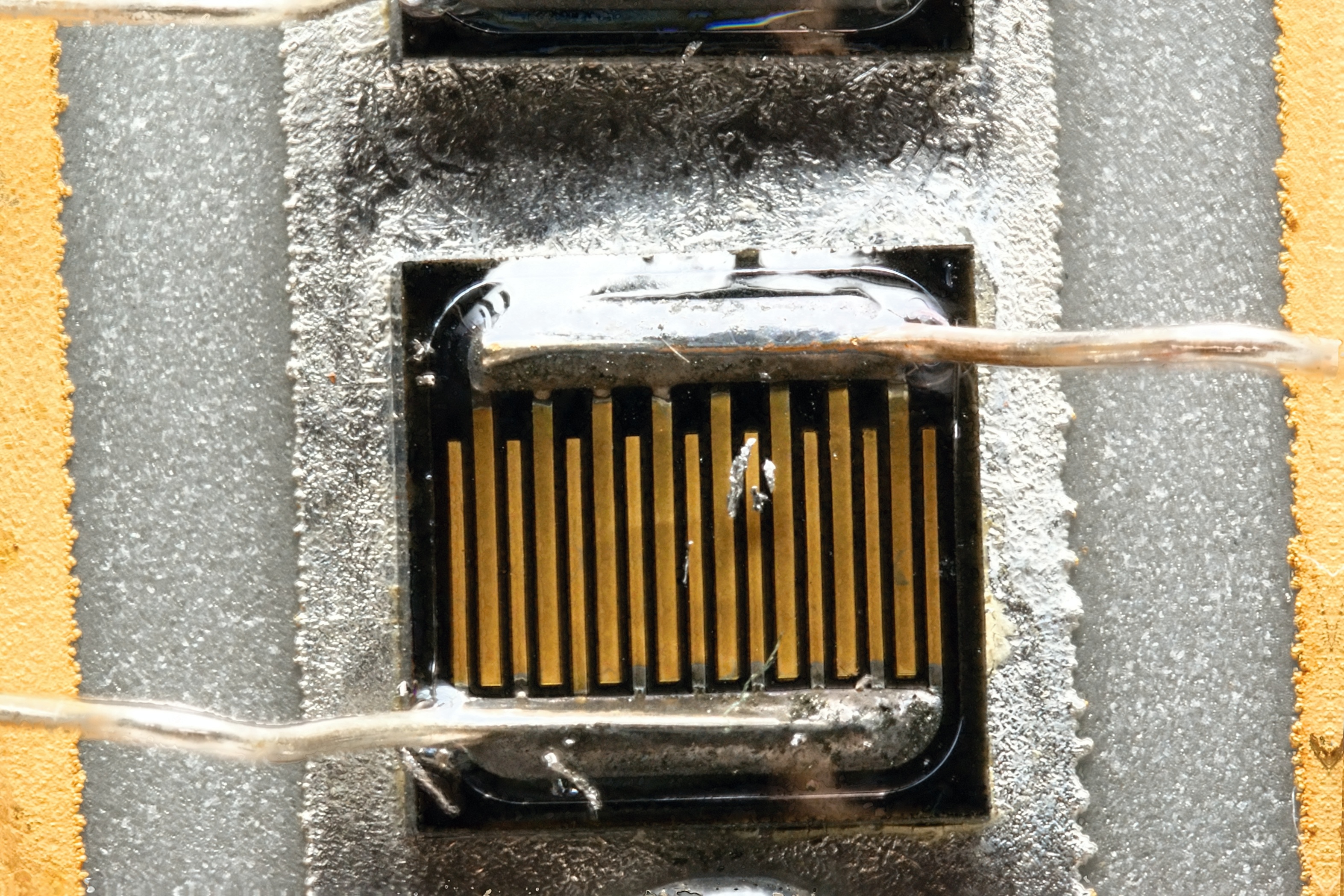

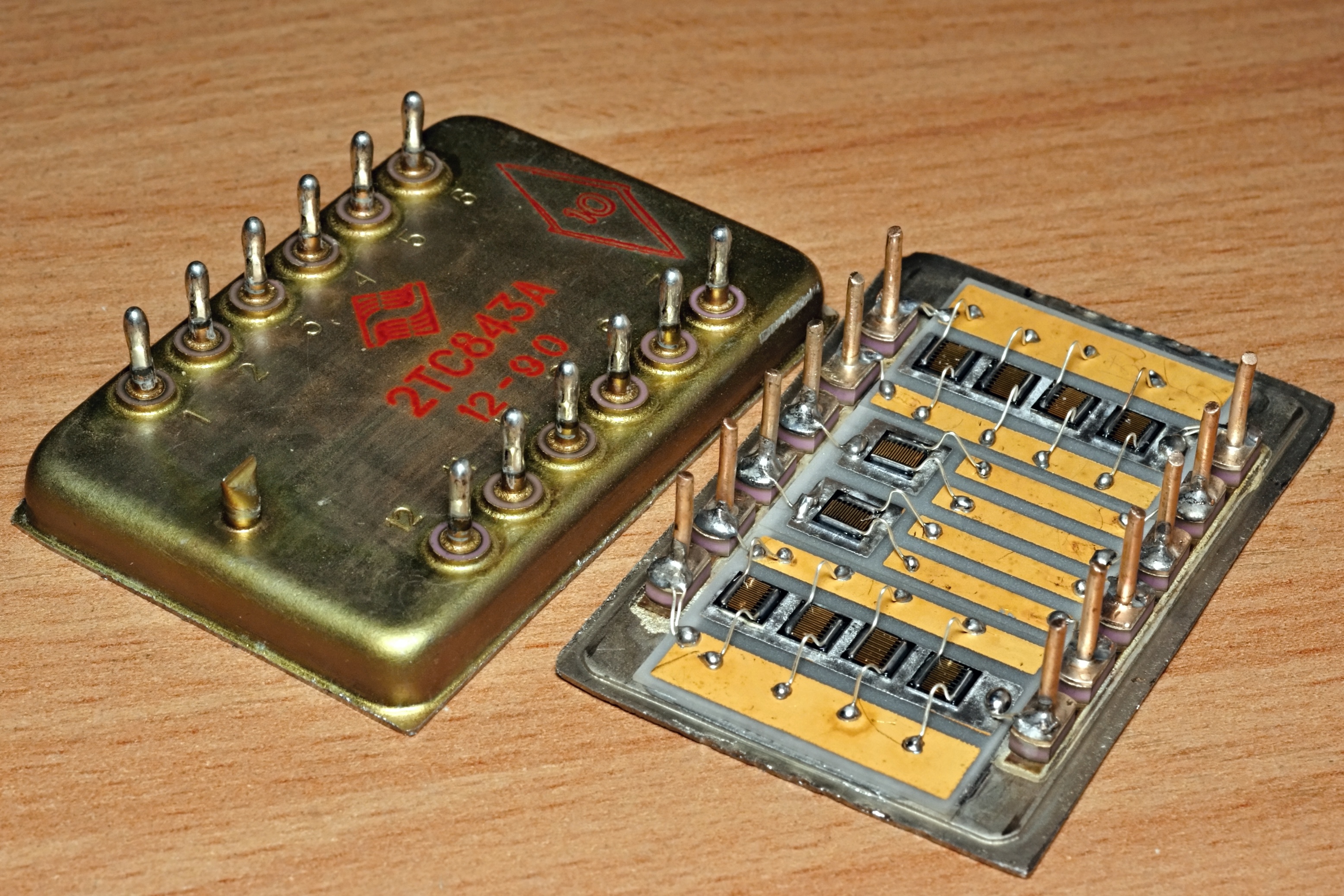

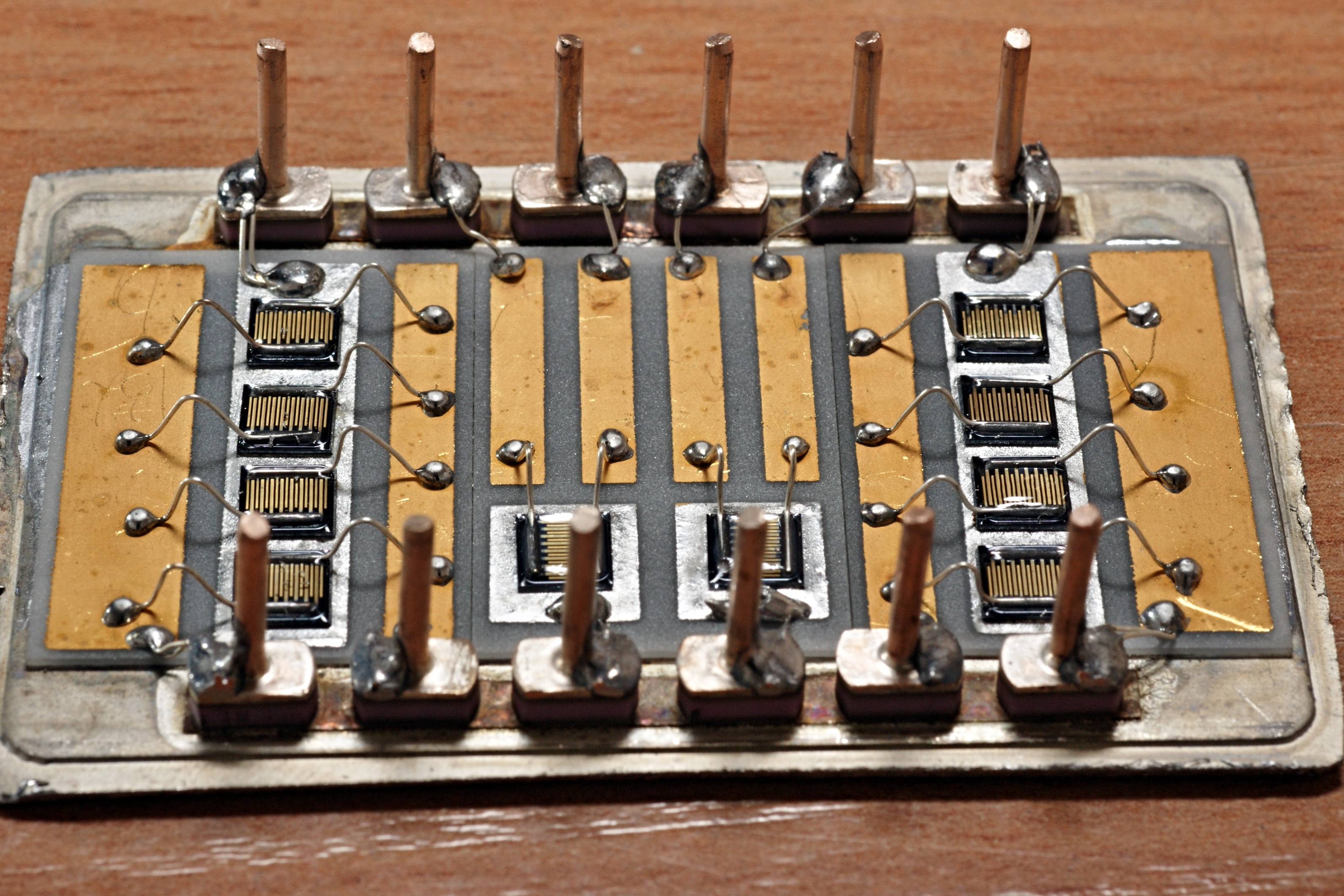

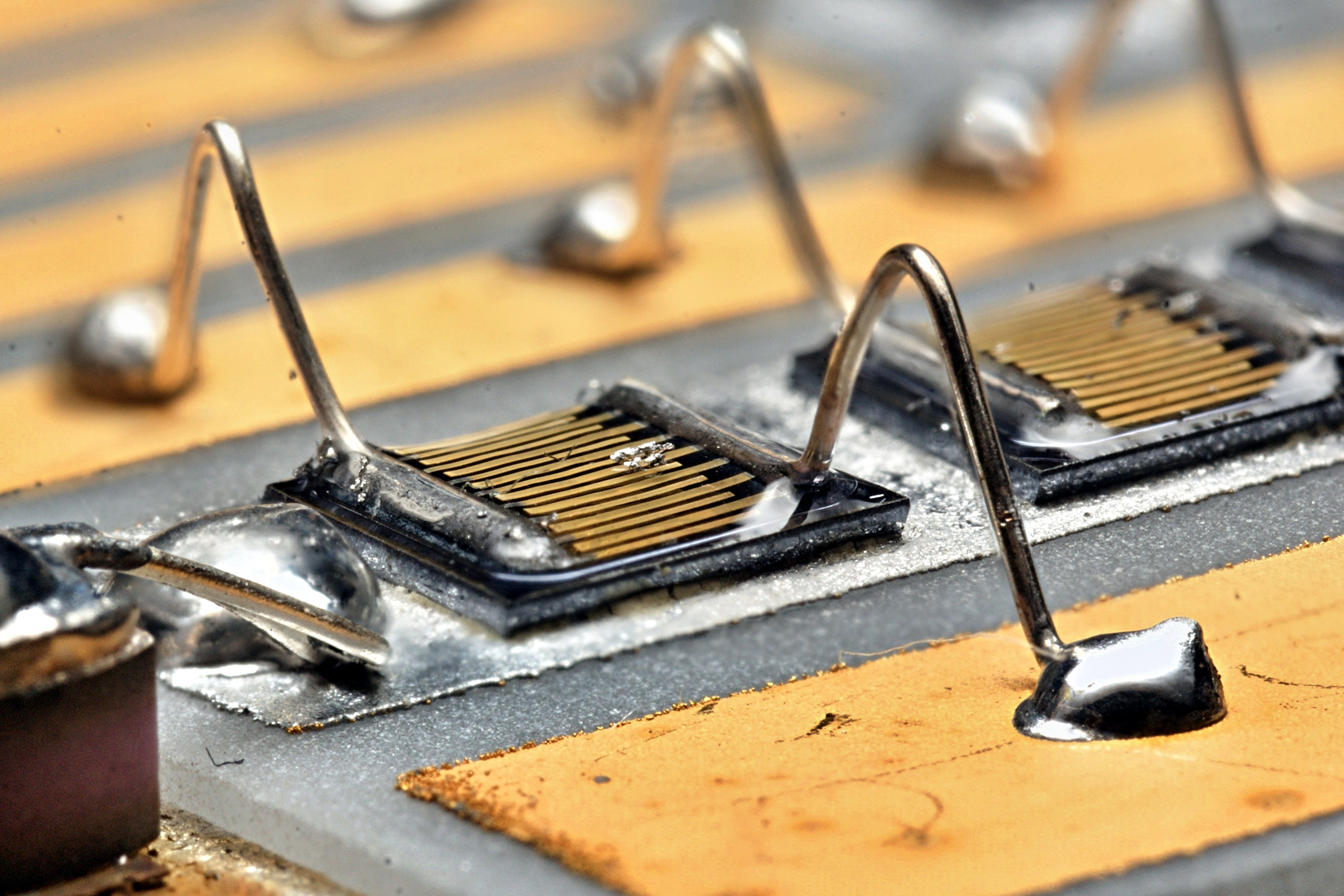

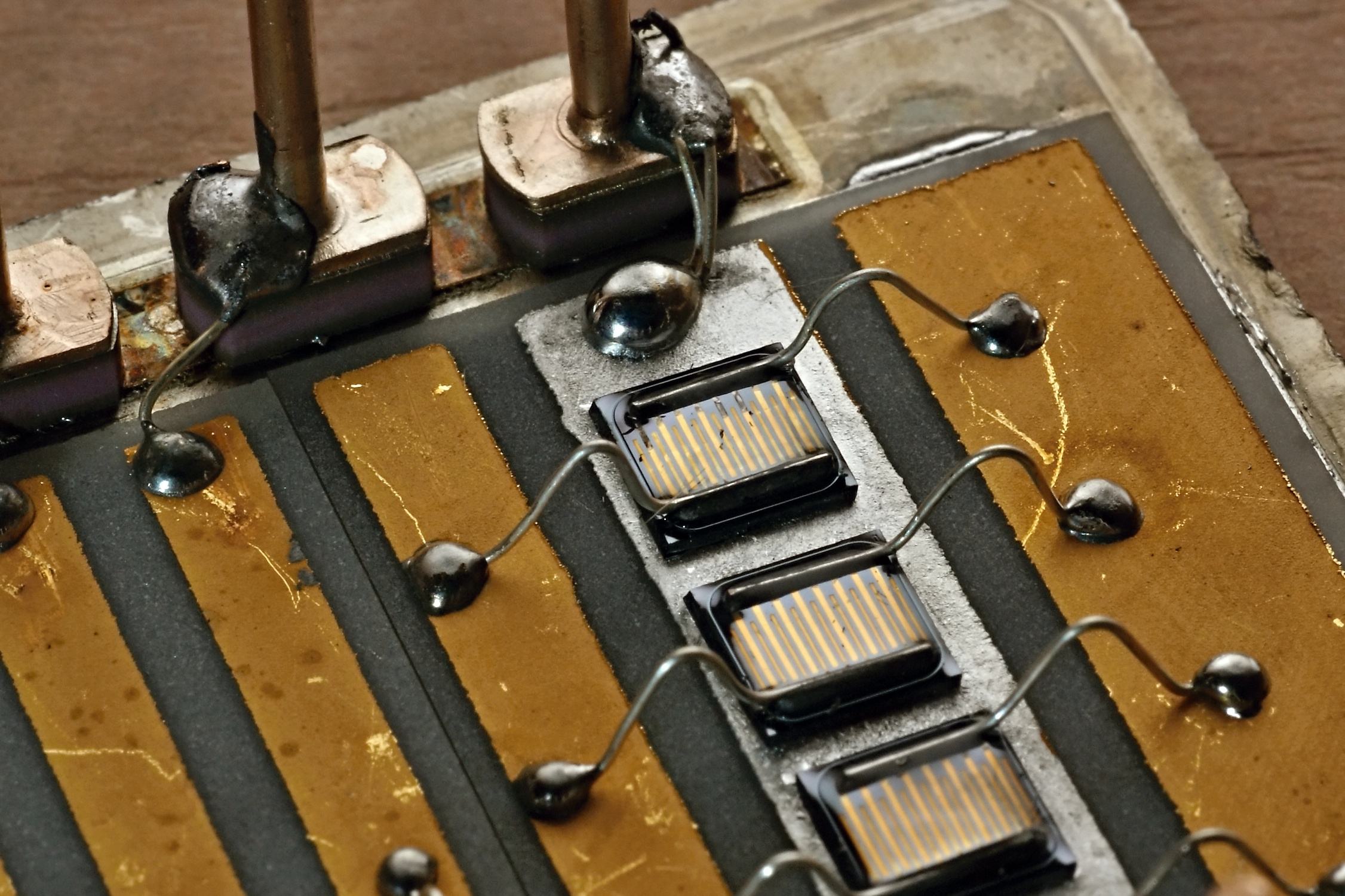

А что же внутри? Десять кристаллов от транзисторов КТ808А (скорее всего именно их, см. далее)

транзистор 2ТС843А

транзистор 2ТС843А

транзистор 2ТС843А

транзистор 2ТС843А

транзистор 2ТС843А

транзистор 2ТС843А

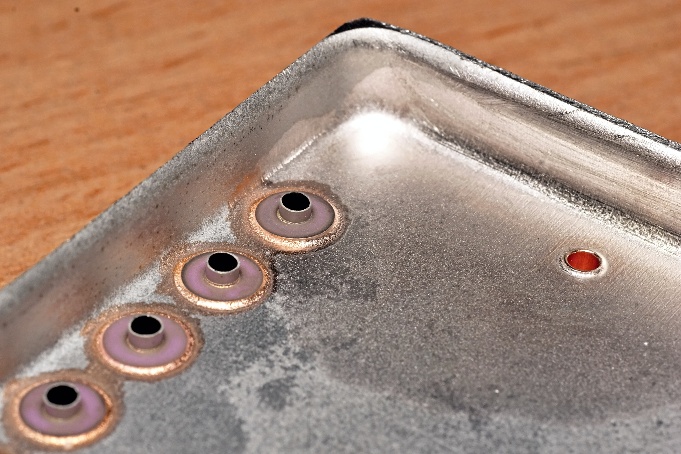

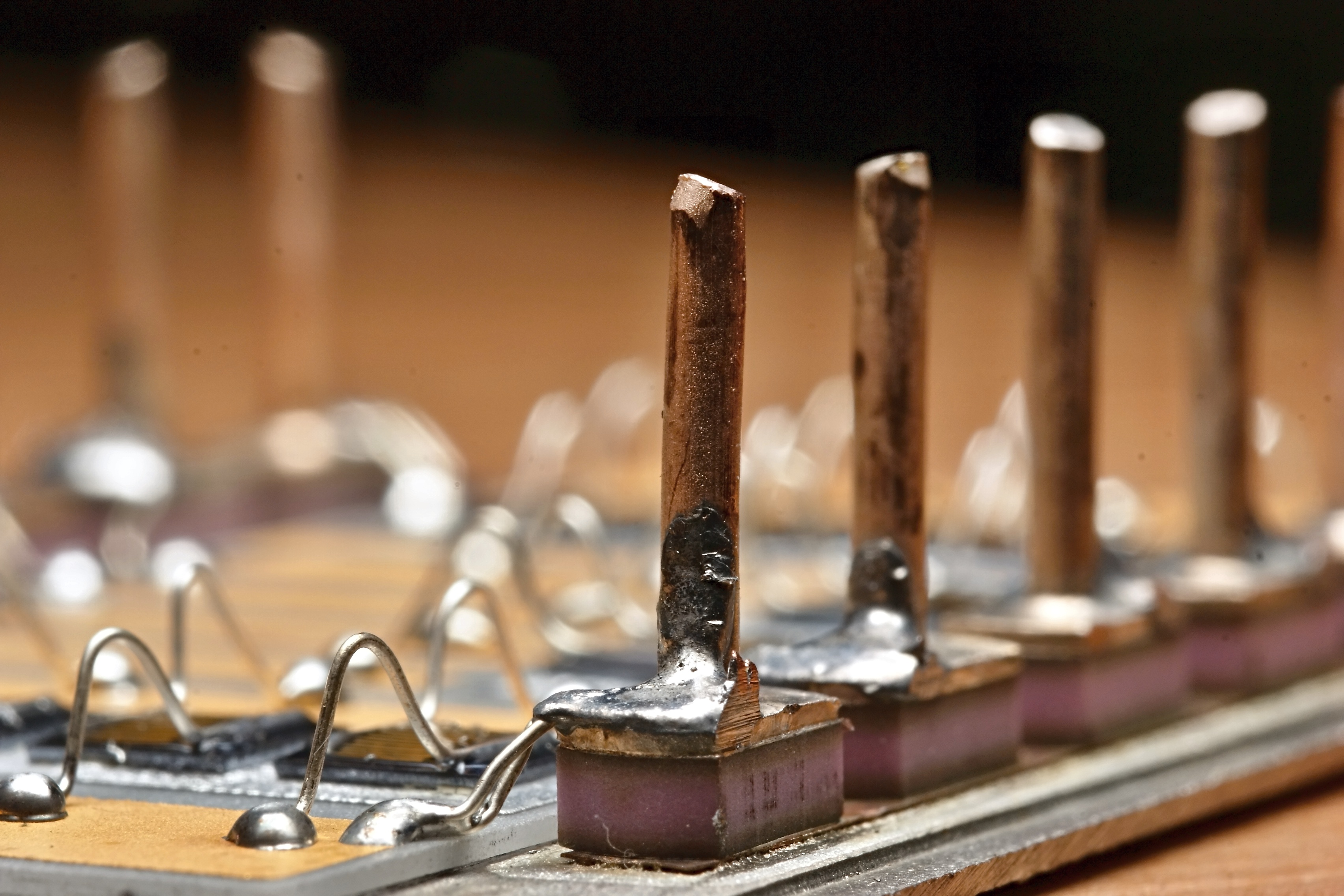

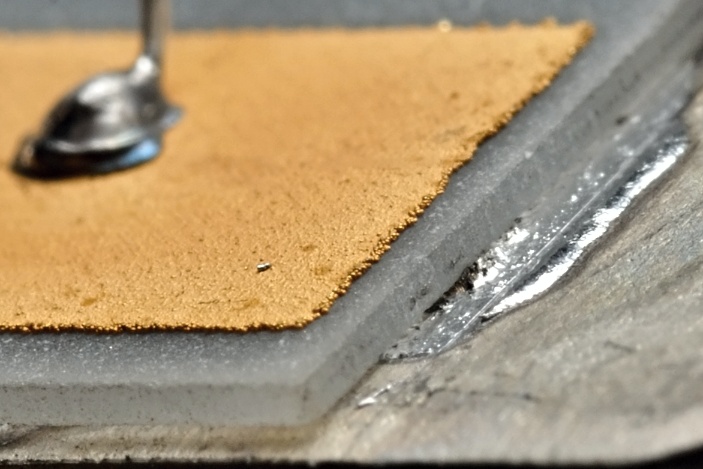

Интересно, что выводные штыри на внутренней пластине к "ногам" корпуса не припаиваются. Соединение просто механическим контактом.

транзистор 2ТС843А

транзистор 2ТС843А

На форуме "Портативное ретрорадио" появилась фотография безымянной опытной сборки высоковольтных транзисторов. Судя по всему, это прямой предшественник сабжа:

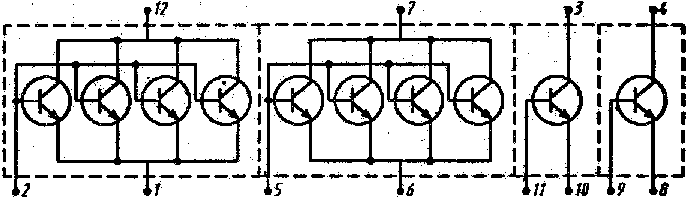

Это гибридная сборка, объединяющая 10 бескорпусных транзисторов КТ808А. Она состоит из двух групп по 4 параллельно включенных транзистора и двух отдельных транзисторов. Все 10 транзисторов подобраны по параметрам так, чтобы их можно было включать параллельно. Все выводы транзисторов изолированы от корпуса. Микросборка герметизирована в корпусе из ковара с металлокерамическими выводами.

Источники:

1. Яковлев В.П., Семенов Л.А., Конев Ю.И., Машуков Е.В., Марголис Л.М., Аникин В.Г., Горохов Л.В., Бабич И.И., Воронин Л.В. Силовые транзисторные сборки. - ЭТвА/ Под ред. Ю.И. Конева. - М.: Сов. радио, 1980, вып. 11.
2. Полупроводниковые приборы. Справочник. Том XVIII. Транзисторы. Издание второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт.
3. Петухов В. М. Биполярные транзисторы средней и большой мощности сверхвысокочастотные и их зарубежные аналоги. Справочник. Т. 4 - М.: КУбК-а, 1997.
