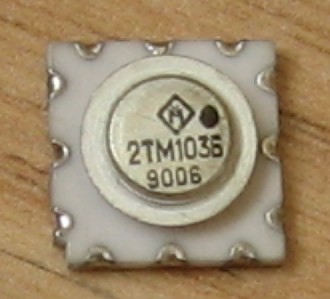

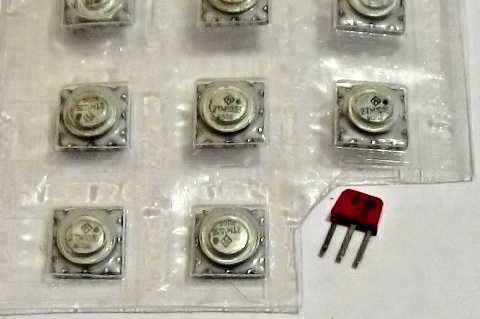

А вот интересный транзистор, привет от микромодульной технологии ("этажерок"). Микротранзисторы 2ТМ103А-2ТМ103Д - кремниевые, диффузионные, типа n-p-n, предназначены для работы в высоковольтных цепях. Максимальное напряжение коллектор—база 80—120 в. Транзисторы рассчитаны на работу в диапазоне температур —60...+120°С.

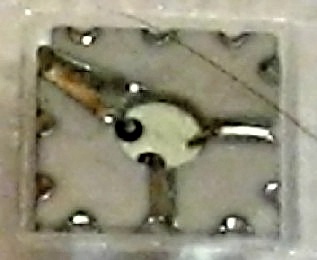

Собственно, это кристалл от П307-П309 в микромодульном корпусе. Справочный листок и данные из отраслевого каталога на него.
Разработчиком их был московский НИИ-35 (ныне НПП "Пульсар"), а выпущены на заводе "Гравитон", Черновцы (Украина).
Источники:
1. Полупроводниковые приборы. Справочник.
Том X. Транзисторы. Издание второе. - Министерство электронной промышленности
СССР. Научно-исследовательский институт.
2. Конструирование микромодульной аппаратуры / под ред. Н.А. Барканова. - М. : Сов. радио, 1968.
3. Основы микроэлектроники и технологии производства микросхем (Учебное пособие). Московский институт электронной техники. 1971.
4. Каталог полупроводниковых приборов. - Москва, ЦНИИ "Электроника", 1971.
5. Лиховецкий Б.П. Плоские микромодули. (Схемотехника,
конструирование, изготовление, применени).
М., "Советское радио", 1972.
6. Пляц О. М. Справочник по электровакуумным, полупроводниковым
приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
7. Полупроводниковые приборы: Транзисторы. Справочник/Под общей редакцией Н. Н. Горюнова. Издание второе, переработанное, - М.: Энергоатомиздат, 1985.
8. Справочник по полупроводниковым приборам
(транзисторы). Москва, 1992. МП "Источник".
