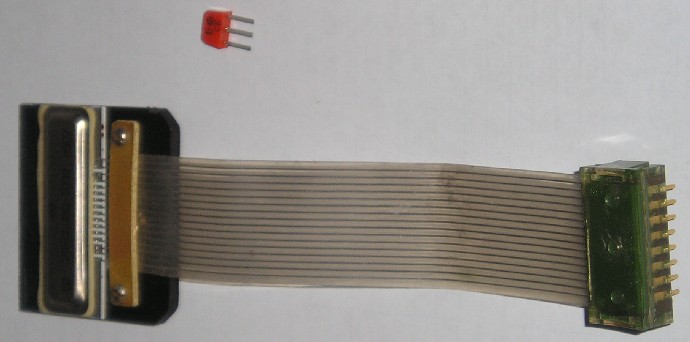

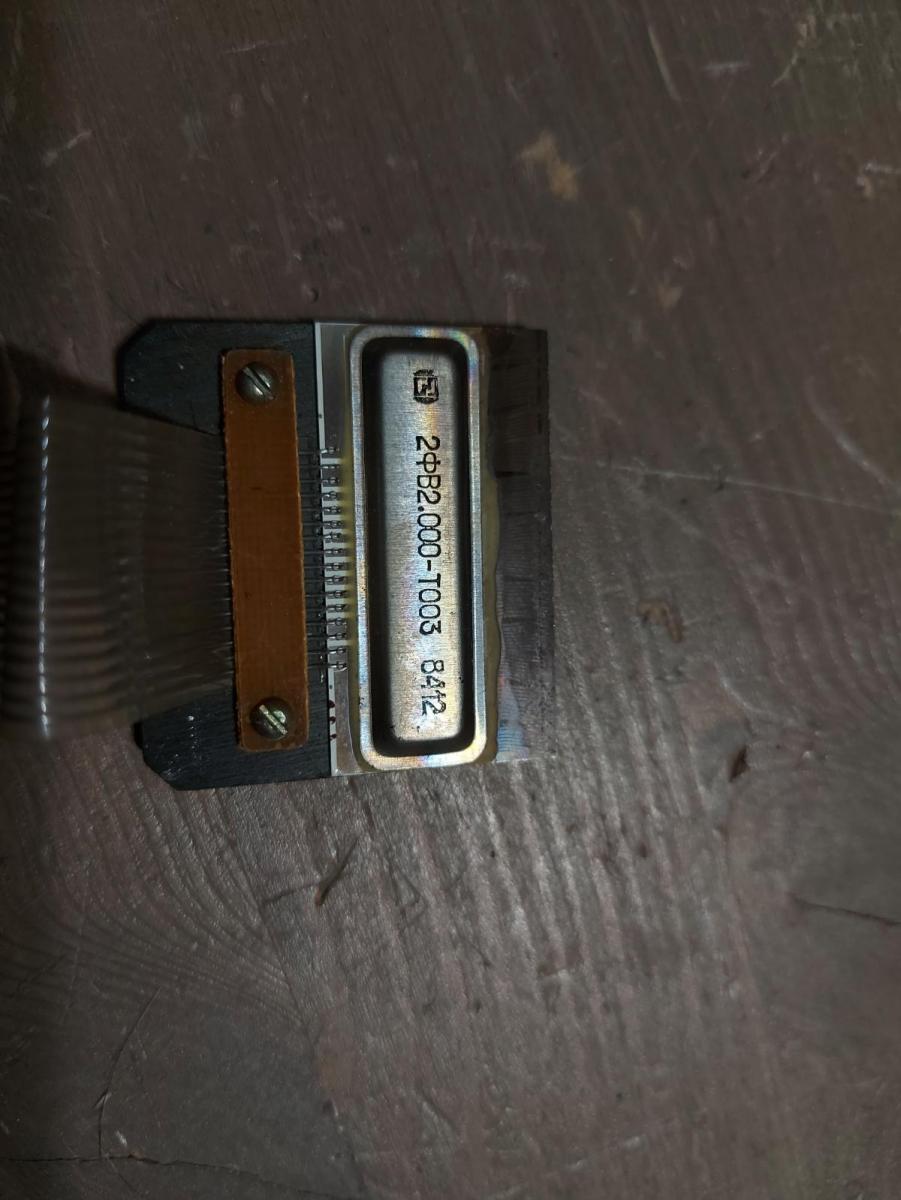

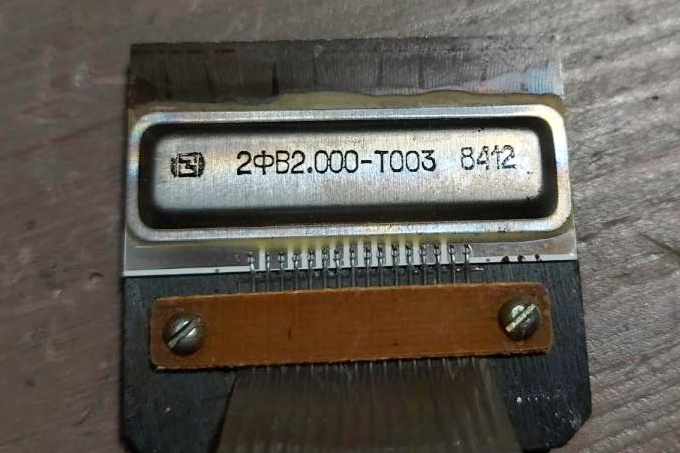

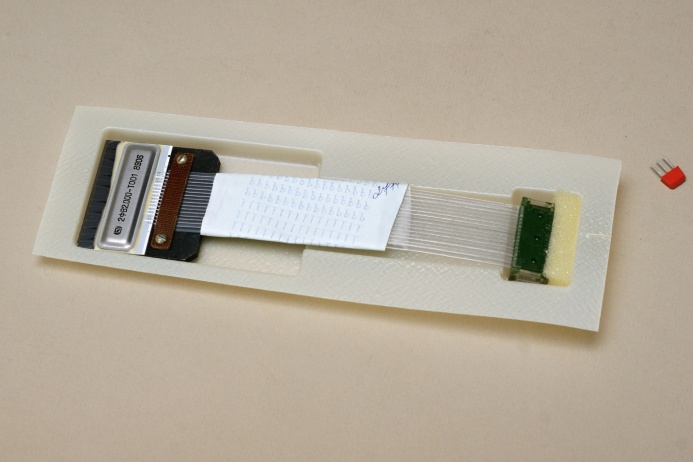

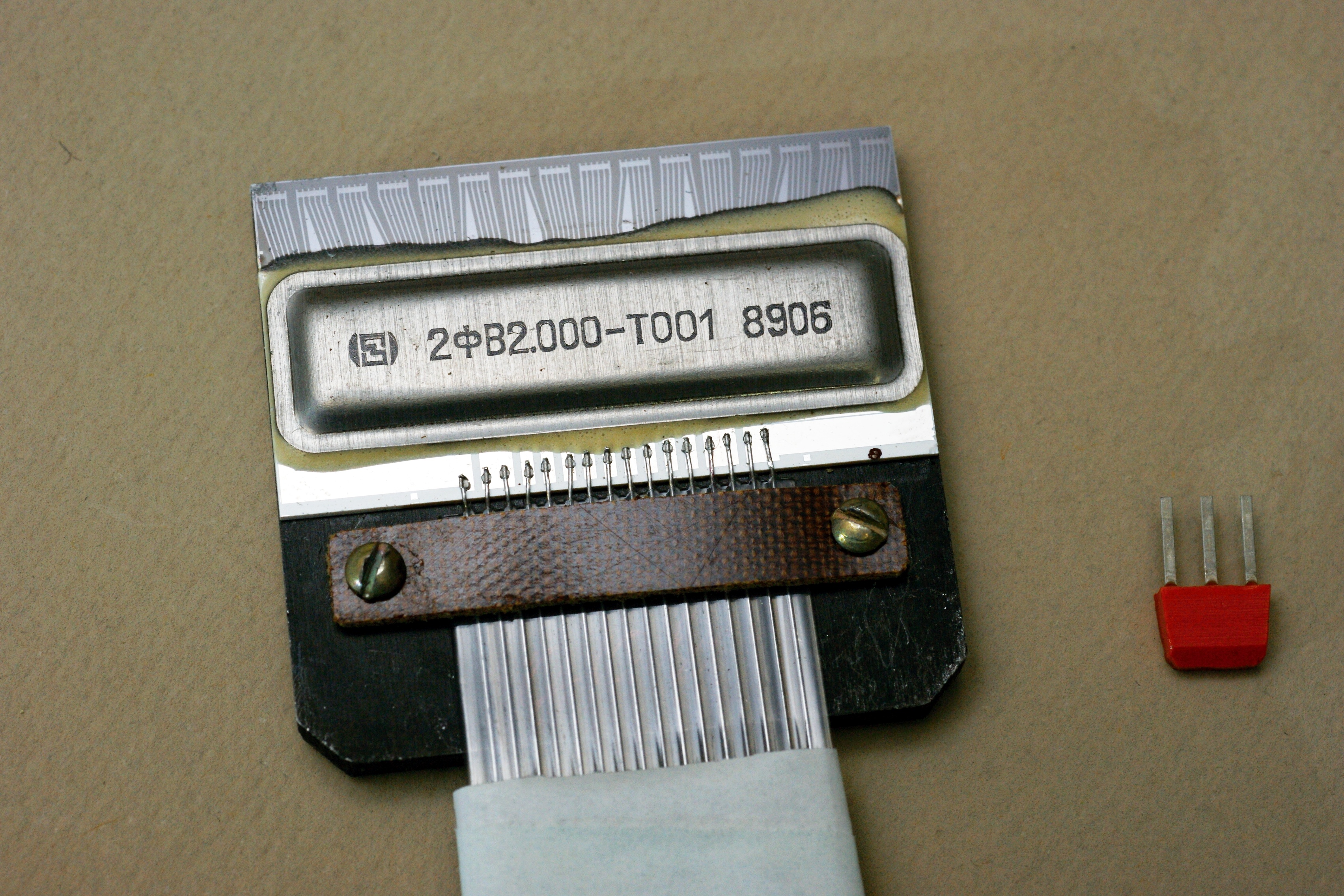

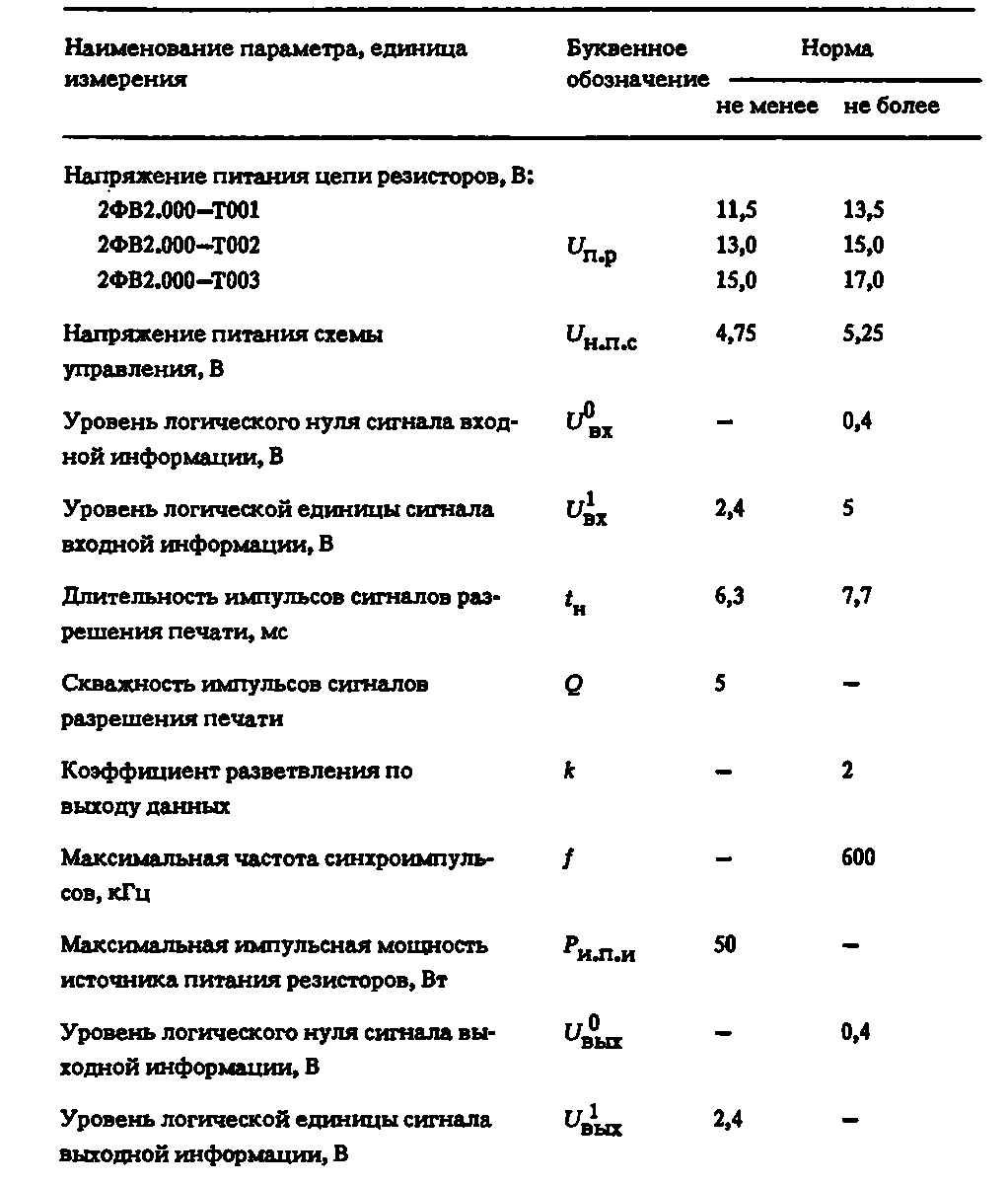

Термопечатающая головка. Применялись такие в термопринтере 15ВВП80 (из комплекса ДВК) и в кассовых аппаратах.
Производитель - ОАО "Родон", г.Ивано-Франковск (Украина).

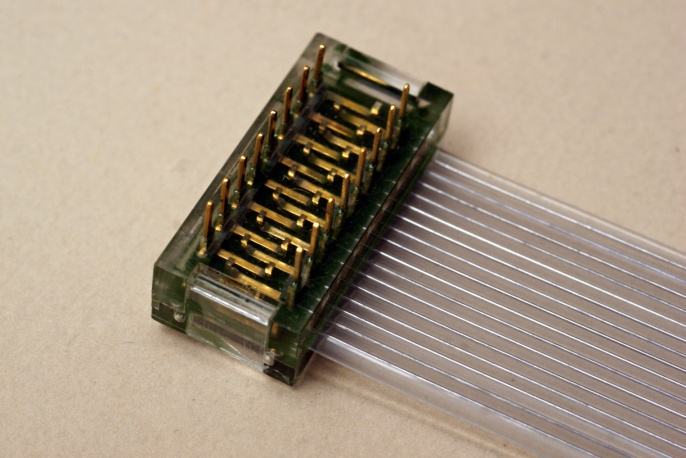

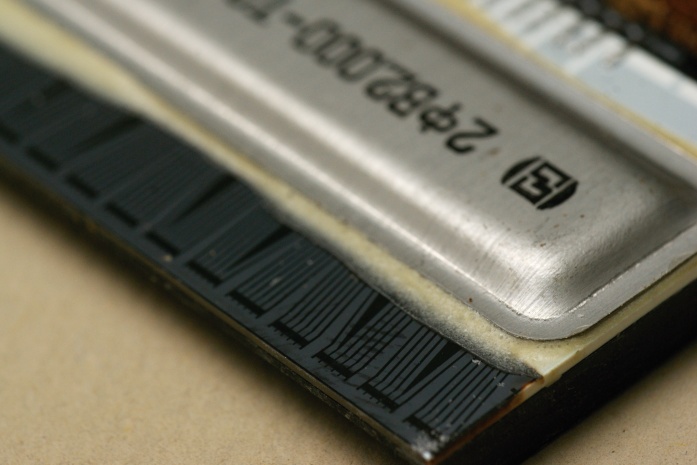

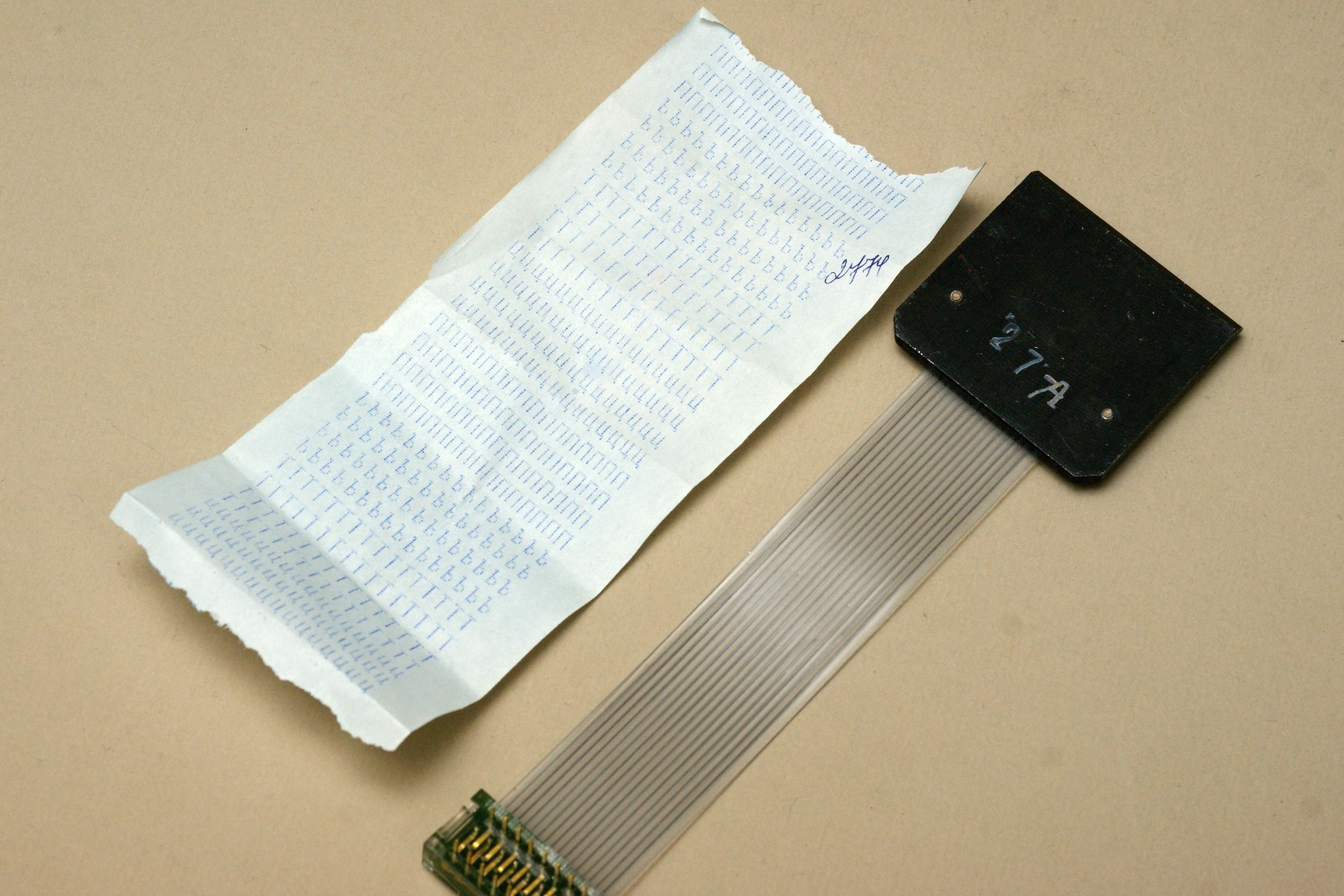

Очень необычное исполнение - встроенный гибкий шлейф, мощный радиатор.
Вот несколько цитат о конструкции термопечатающих головок :
"Конструктивно ТПГ представляет собой последовательность отдельных резисторов, расположенных на изолирующей плате (стекло, керамика) и изготовленных по тонко- или толсто- пленочной технологии. Плата укреплена на металлическом основании. Размеры резисторов варьируются от 300 x 300 мкм для ТПГ с размером точки 3 лин/мм до 125 x 125 мкм при 8 лин/мм. Величина сопротивления терморезисторов выбирается разработчиком и зависит от напряжения питания, площади резистора и требуемого быстродействия. Она колеблется от 100 до 2000 Ом."
"ТПГ построена так, что каждый резистор печатающей платы соединен индивидуально с выходом электронного ключа БИС ТПГ. На вход БИС последовательно поступает информация о том, какие точки линии должны быть экспонированы. БИСы управления хранят эту информационную строку и вырабатывают сигнал, разрешающий открытие ключей.
БИСы управления, применяемые в ТПГ, это практически первые отечественные серийные smart power-схемы, объединяющие в себе быстродействующую К-МОП логику и мощные выходные ключи с токами до 150 мА на ключ (при коммутируемом напряжении до 24 В)."

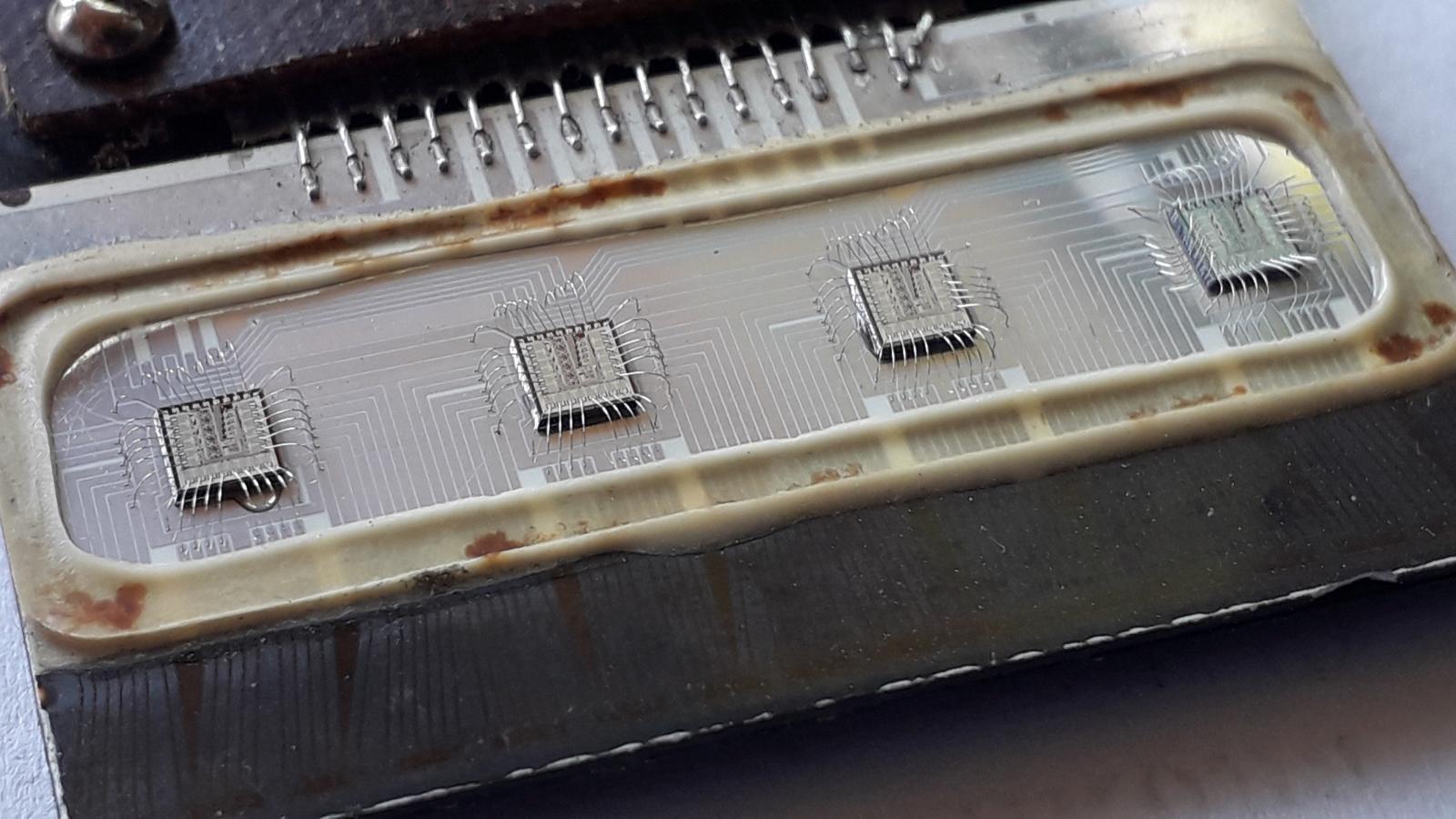

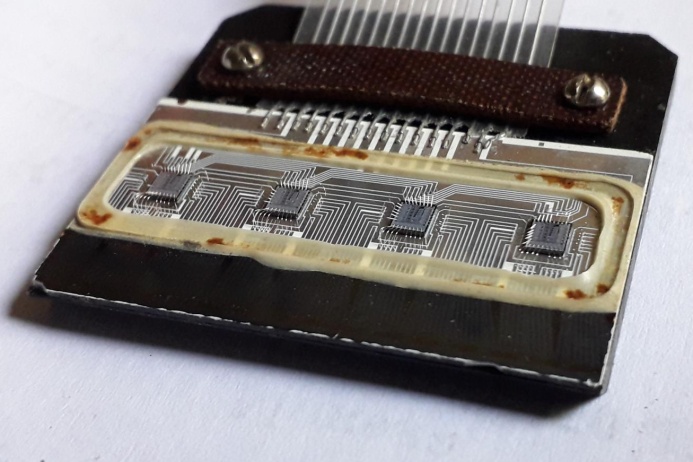

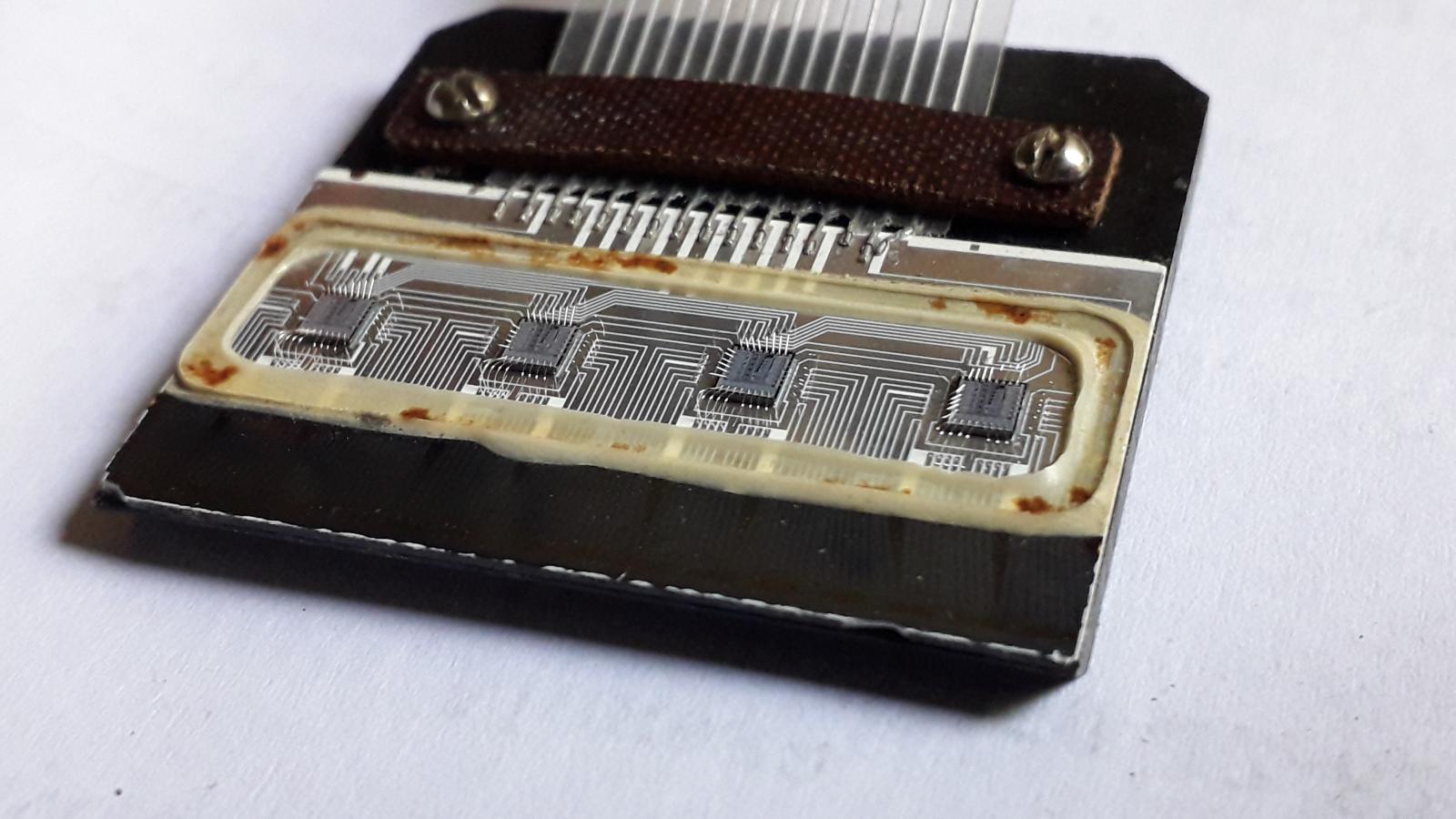

Каждая управляющая микросхема состоит из сдвигового регистра на 5 бит информации, 20 транзисторных ключей и 6 транзисторных каскадов для ввода информации. Общая схема содержит 4 таких кристалла с объединением регистров в последовательный сдвиговой регистр на 20 бит.
|
 |
 |
(фото с Форума
радиодеталей)
(фото с Форума
радиодеталей)
(фото с Форума
радиодеталей)
