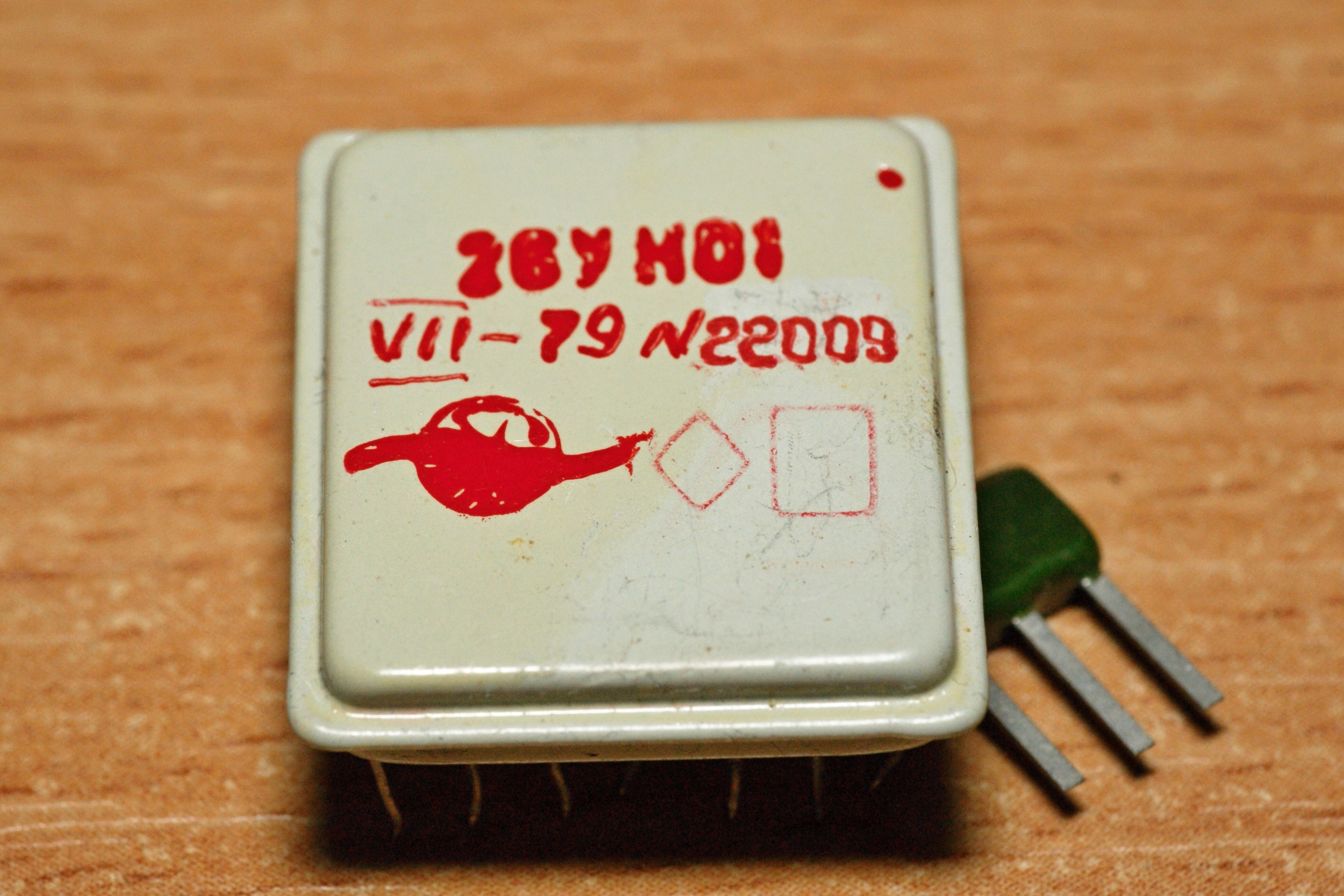

26УН01

Микросборка 26УН01 предназначена для формирования пилообразного напряжения, подаваемого на кадровые или строчные отклоняющие пластины видикона ЛИ-428 в устройствах телевизионной аппаратуры.

Схема микросборки состоит из балансного усилителя, собранного на двух транзисторах, ток в которых задается генератором тока. На выходе усилителя стоят эммитерные повторители.

Справочные данные на неё.

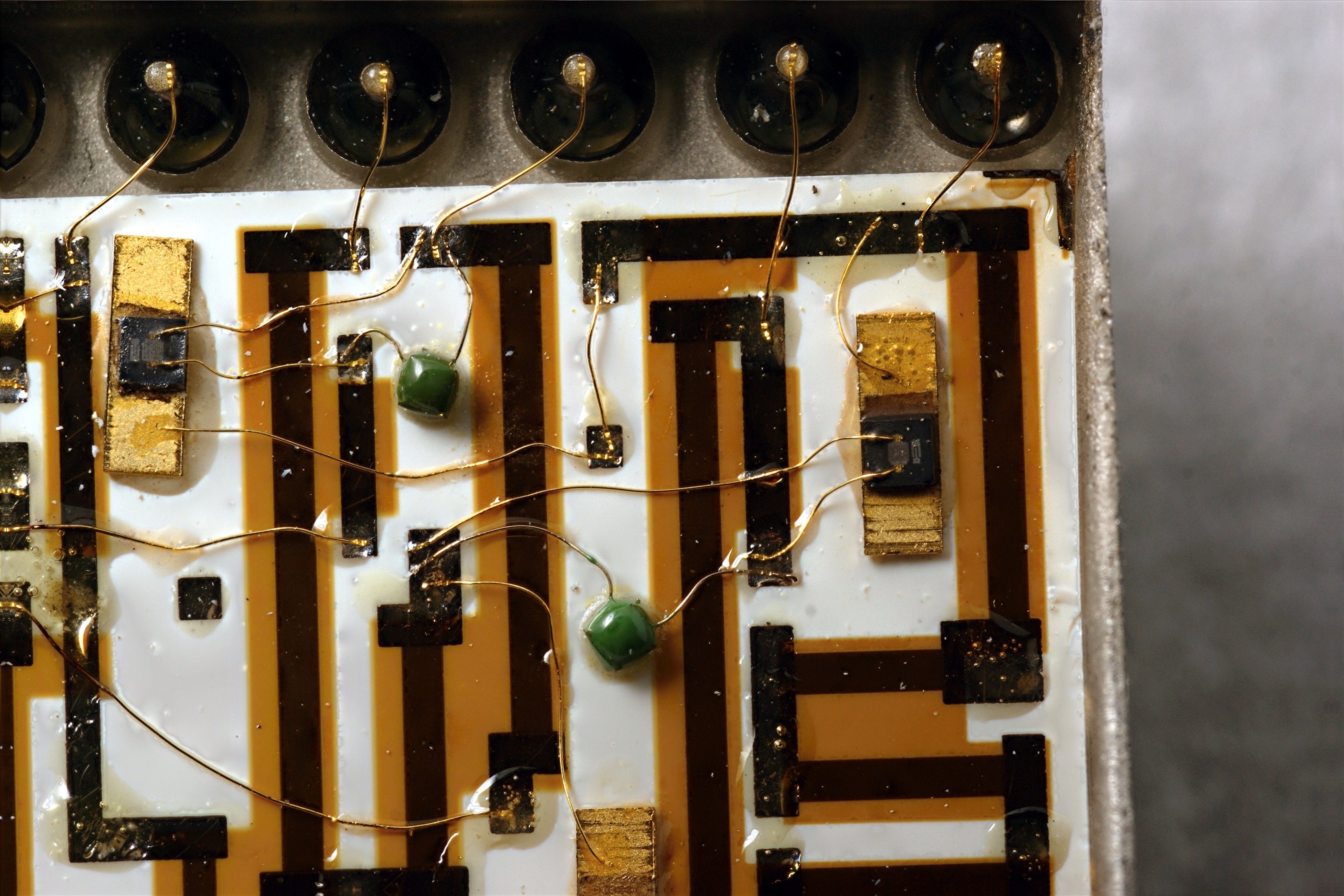

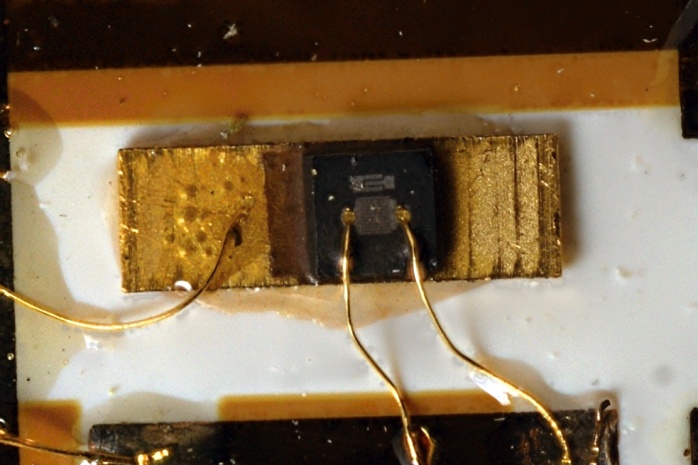

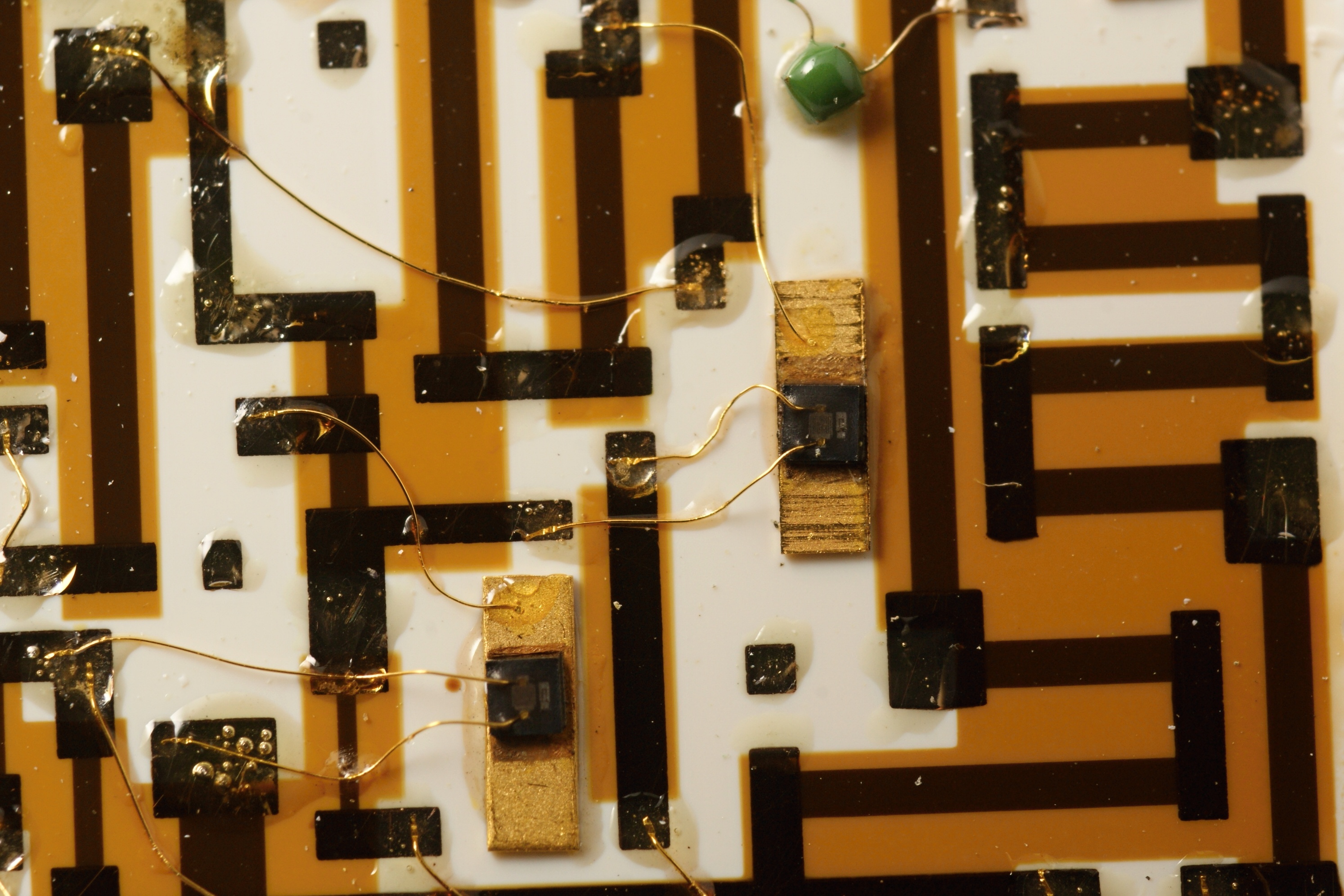

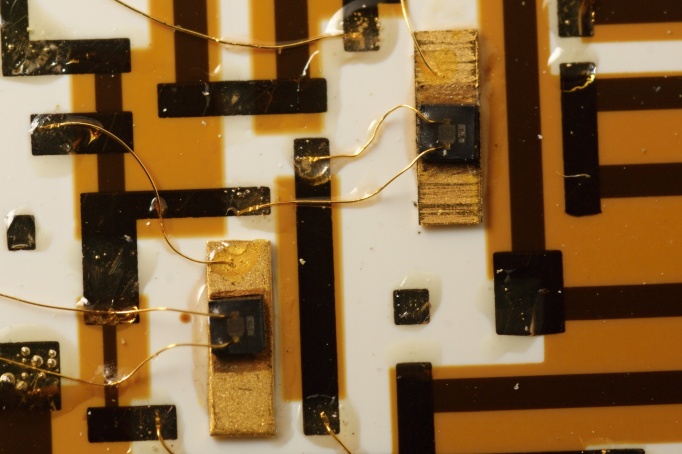

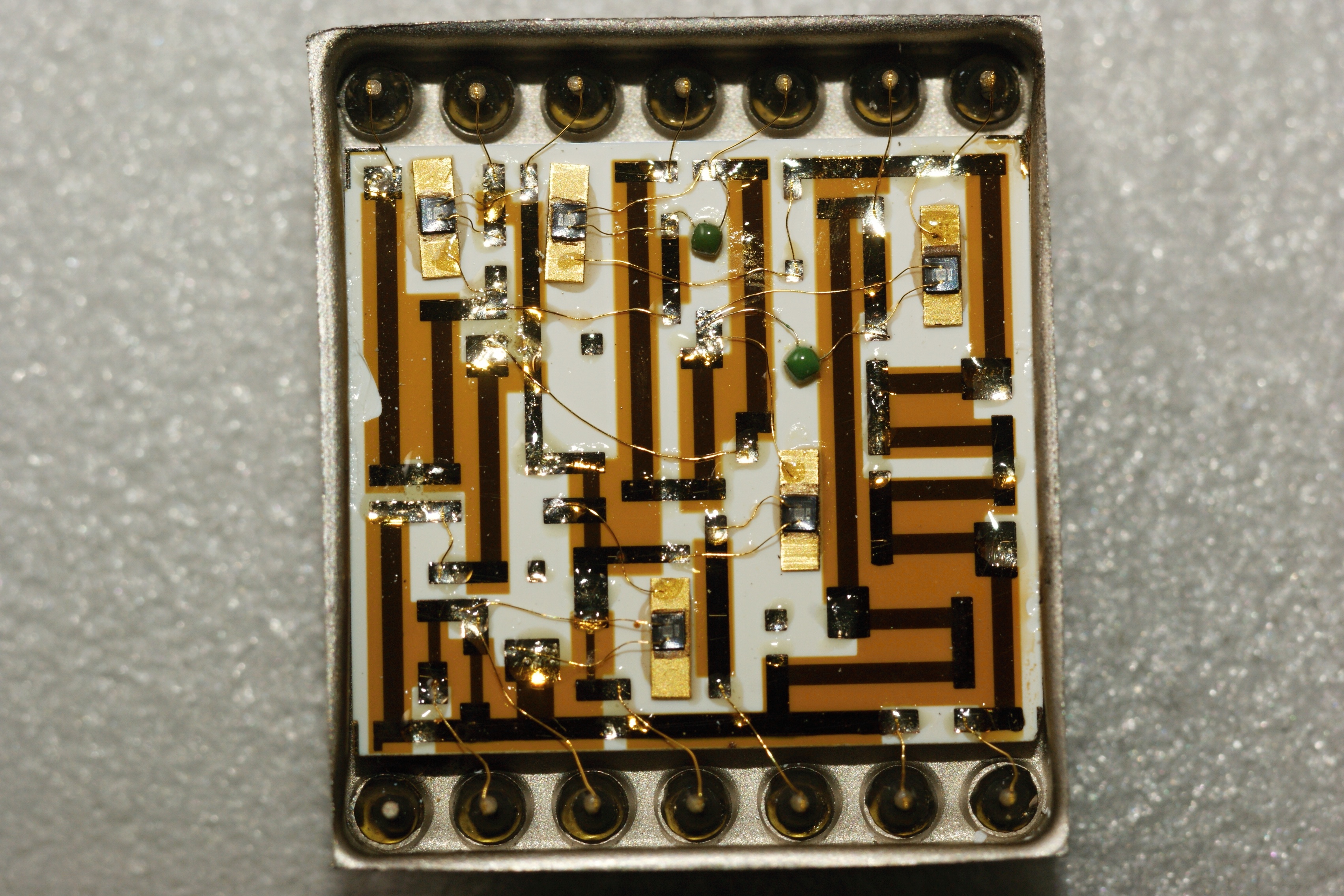

В составе микросборки используются 18 бескорпусных элементов, в том числе транзисторы 2Т378Б1-2 и диоды 2Д901А-1.

Производитель - Ленинградский НИИ телевидения.

Источники:

1. Специализированные микросборки передающей телевизионной аппаратуры. Техническое описание. Выпуск 2. Всесоюзный ордена Ленина Научно-исследовательский институт телевидения. 1983.
